GN 6342Unterlegscheiben
Stahl
Stahl / Edelstahl, mit Gleitscheibe
GN 6342
|
Katalog
|

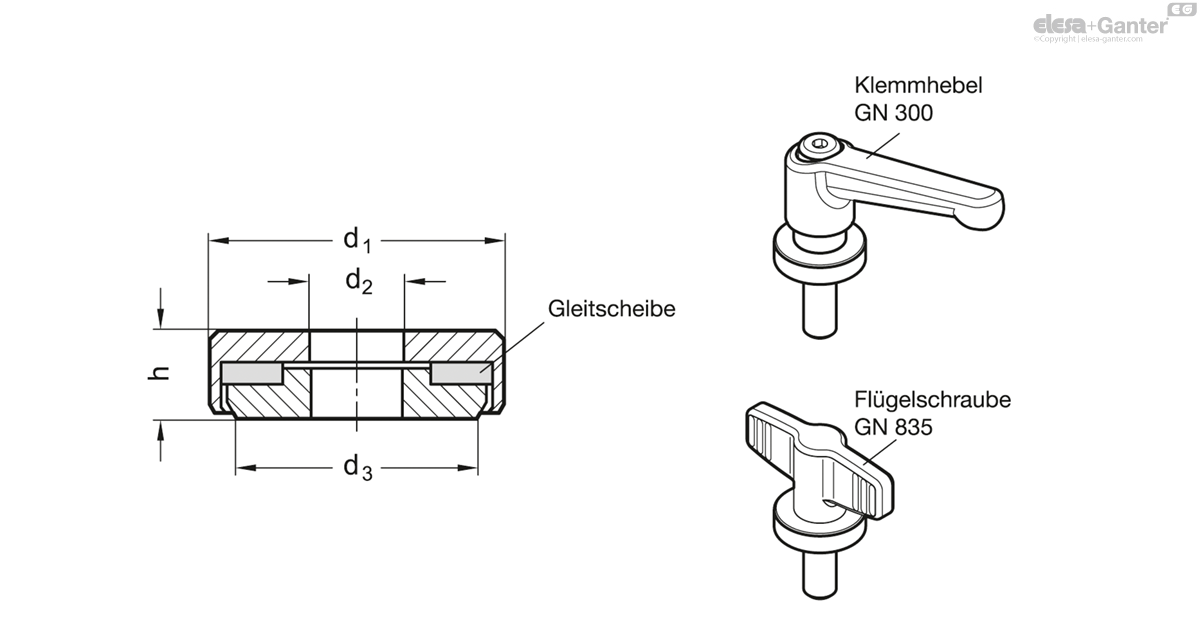

d1
|
d2 +0.2/+0.4
|
d3
|
h
|
Für Schrauben
mit Gewinde |
Statische Last
in kN |
|
|
|---|---|---|---|---|---|---|---|---|
|
20
|
6
|
16
|
6
|
M 6
|
20
|
11
| ||
|
26
|
8
|
22
|
7
|
M 8
|
38
|
22
| ||
|
28
|
10
|
24
|
8
|
M 10
|
40
|
28
| ||
|
32
|
12
|
28
|
9
|
M 12
|
55
|
41
|

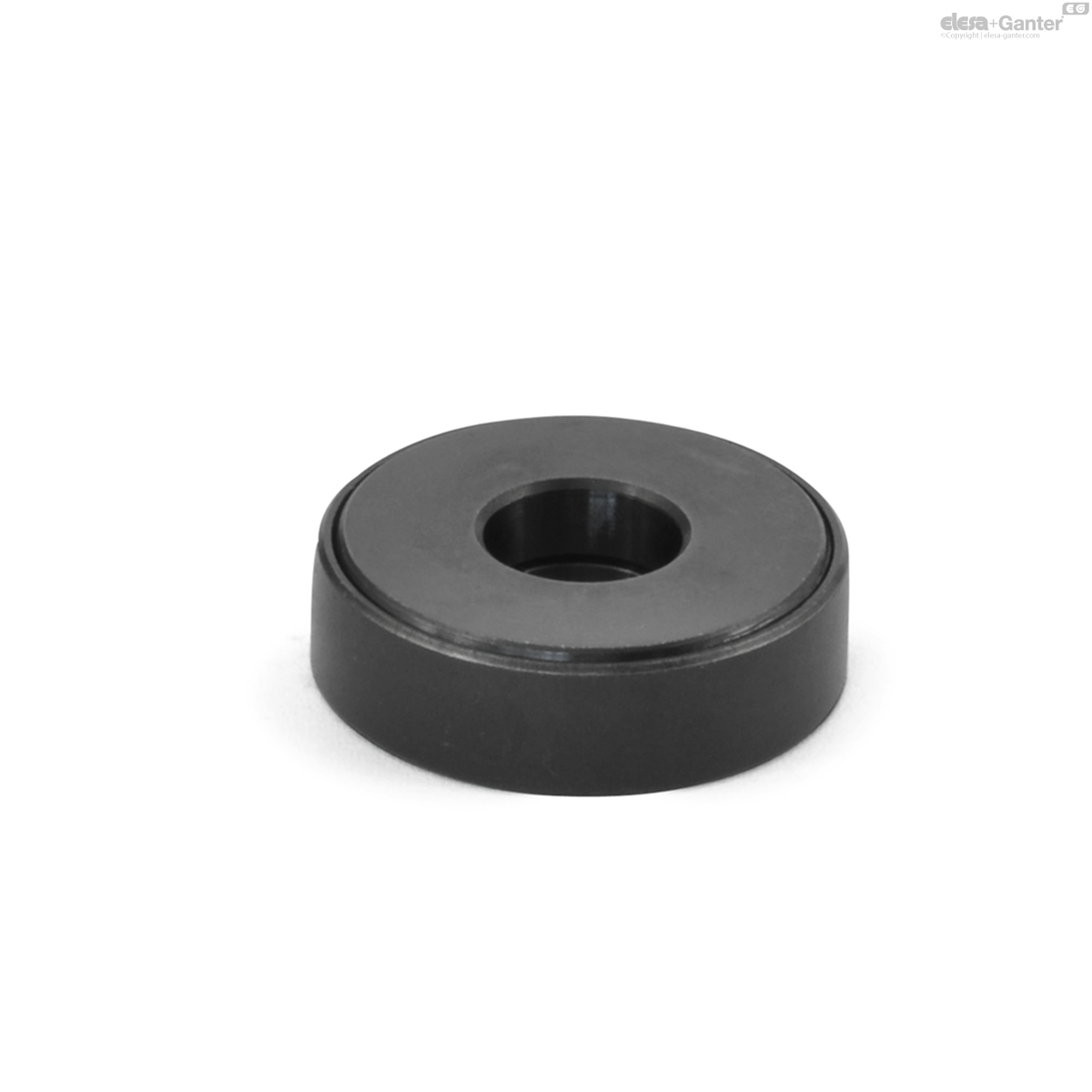

Ausführung in Stahl
Stahl ST
brüniert

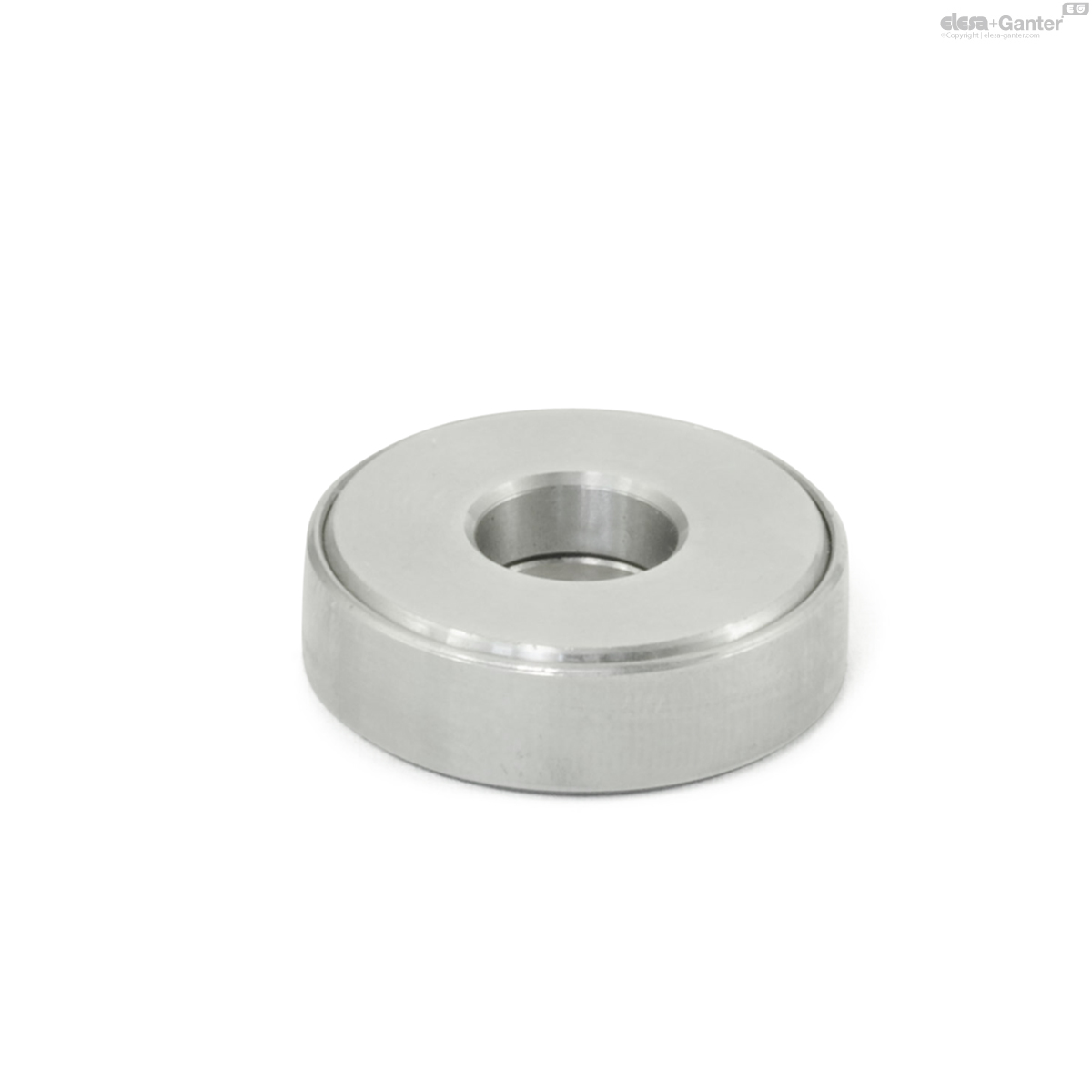

Ausführung in Edelstahl
Edelstahl NI
1.4305
Gleitscheibe
- Kunststoff (Polyamid 46)
- glasfaserverstärkt
- temperaturbeständig bis zu 120 °C
- leicht gefettet (PTFE-Montagefett)

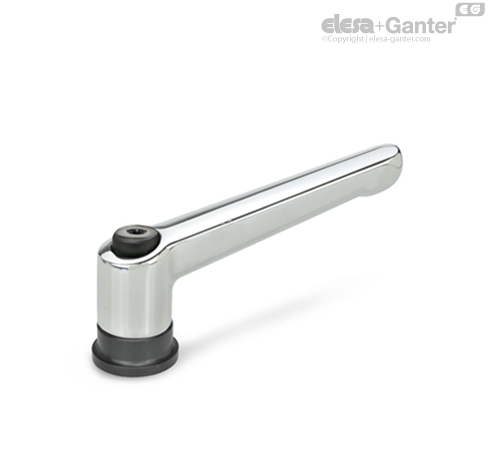

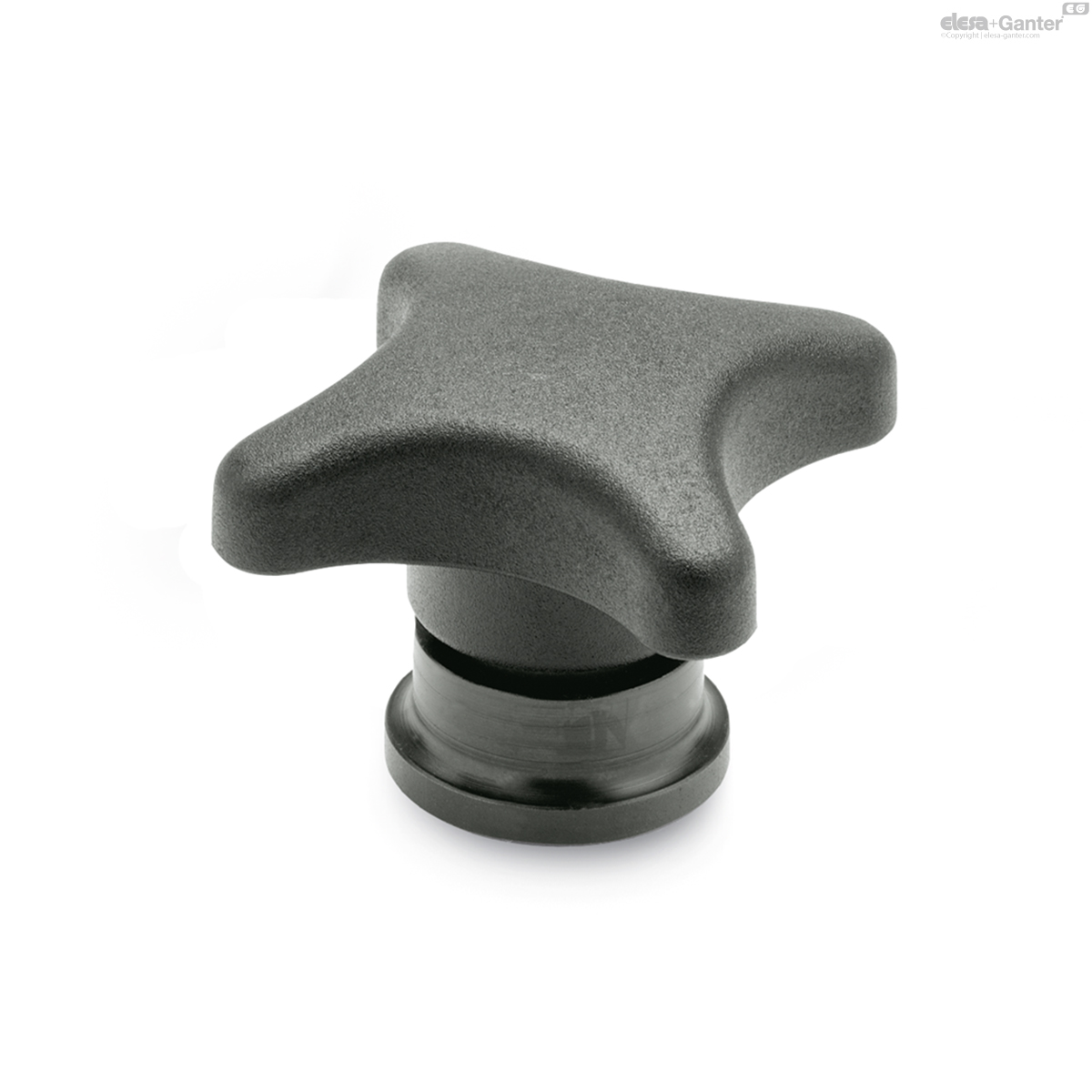

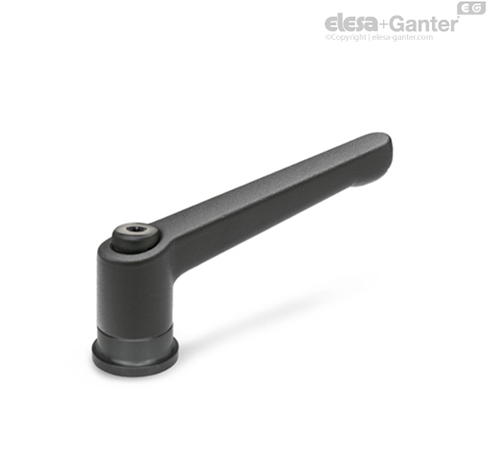

In Verbindung mit Spannschrauben, z.B. Sterngriffschrauben, bieten Unterlegscheiben mit Gleitscheibe GN 6342 folgende Vorteile:
- durch geringere Flächenreibung bis zu doppelter Spannkraft
- Schonung des zu spannenden Elements durch eine feststehende Auflagefläche
