Technical datasheet

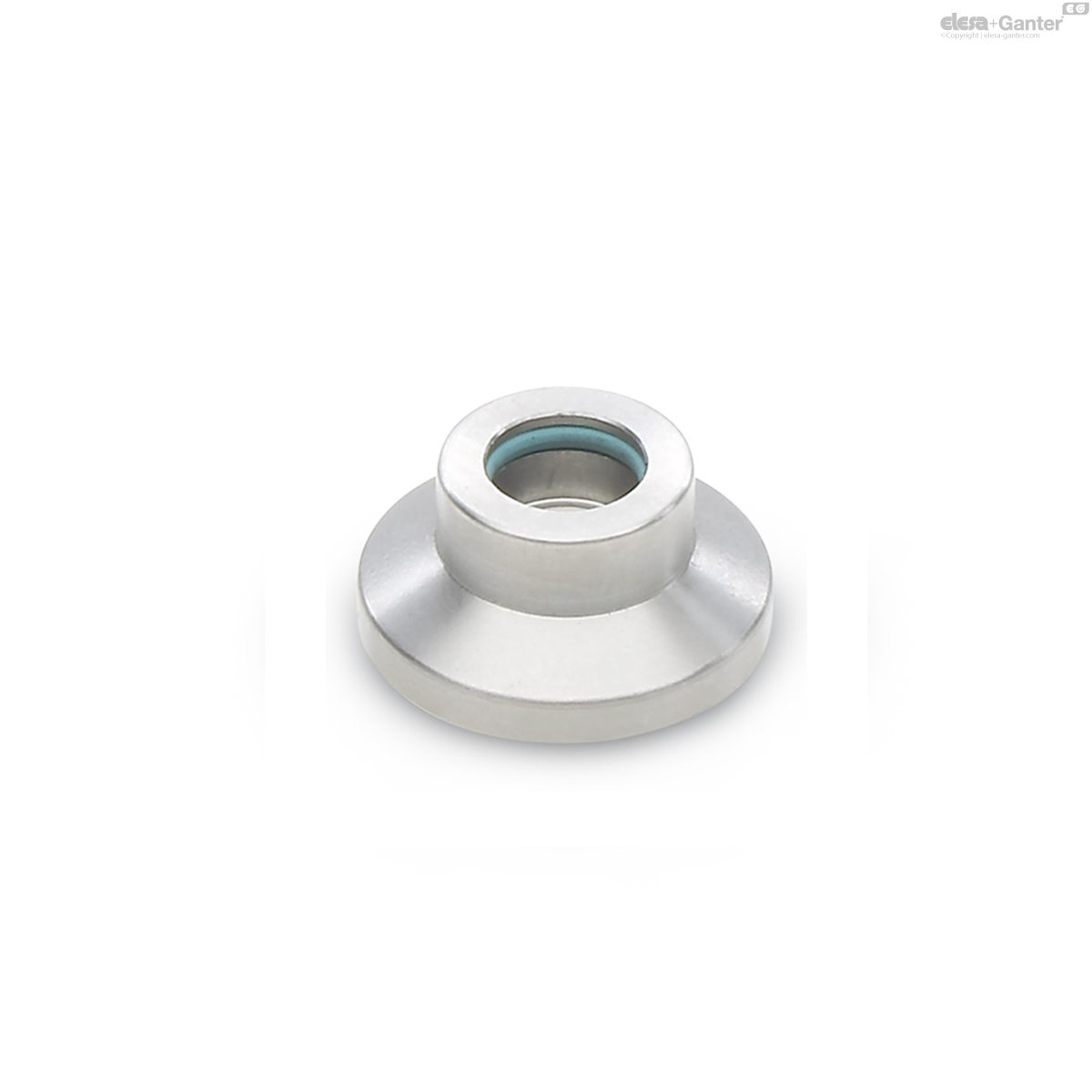

GN 631.5Edelstahl-Druckstücke
Edelstahl-Druckstücke
für Edelstahl-Gewindestifte GN 632.5
GN 631.5
|
Katalog
|

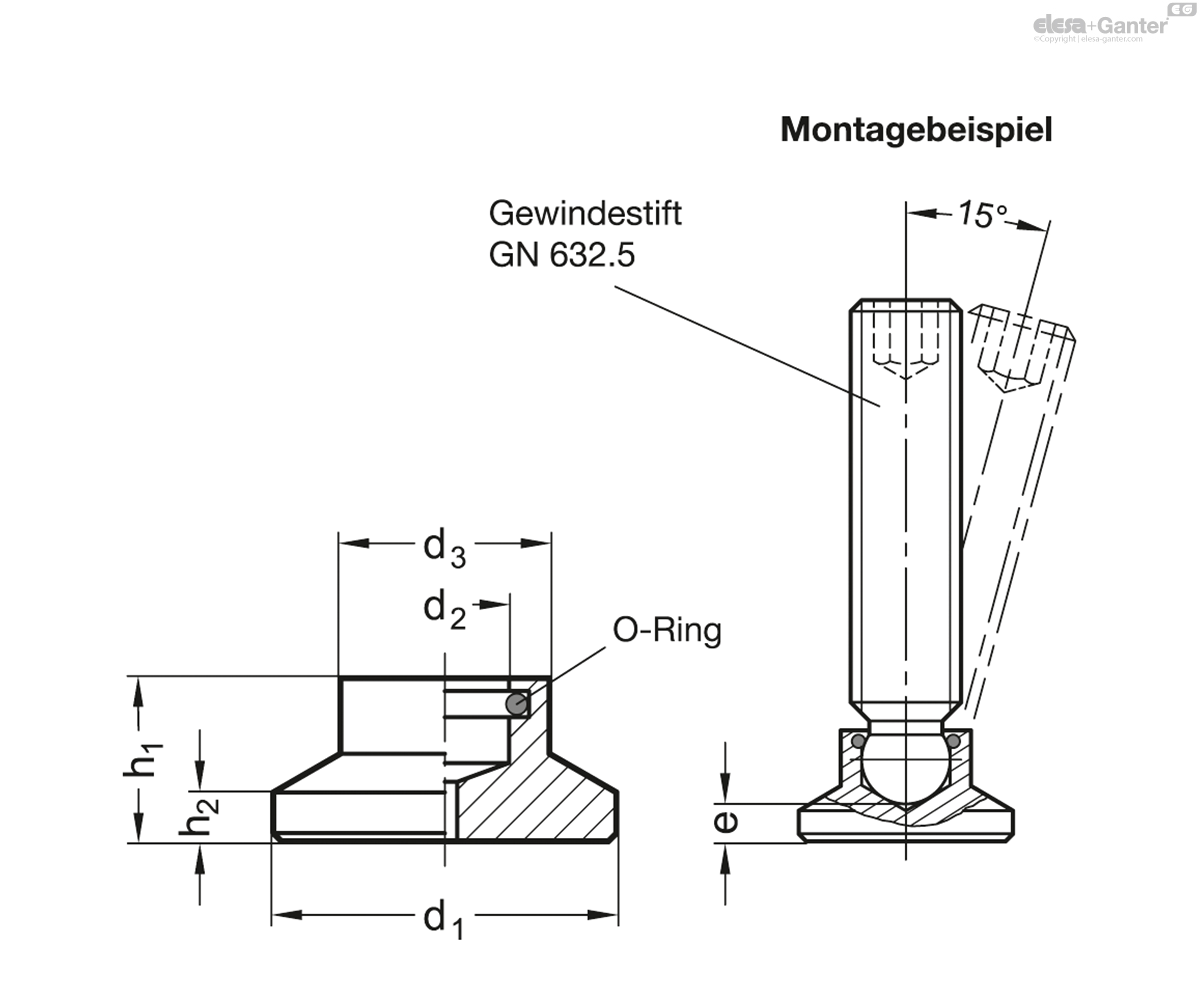

d1
|
d2
|
d3
|
e ≈
|
h1
|
h2
|
Gewindestift GN 632.5
|
|
|
|---|---|---|---|---|---|---|---|---|---|
|
21
|
4.5
|
12.8
|
6
|
10
|
3
|
M 6
|
17
| ||
|
21
|
6.1
|
12,8
|
5
|
10
|
3
|
M 8
|
15
| ||
|
21
|
7.8
|
12,8
|
4.3
|
10
|
3
|
M 10
|
10
| ||
|
21
|
9.4
|
12.8
|
3.4
|
10
|
3
|
M 12
|
13
| ||
|
25
|
4,5
|
13
|
6.5
|
10.5
|
3
|
M 6
|
23
| ||
|
25
|
6.1
|
13
|
5.5
|
10.5
|
3
|
M 8
|
20
| ||
|
25
|
7.8
|
13
|
4.6
|
10.5
|
3
|
M 10
|
20
| ||
|
25
|
9.4
|
13
|
3.6
|
10.5
|
3
|
M 12
|
21
| ||
|
32
|
4.5
|
14
|
7
|
11
|
3
|
M 6
|
35
| ||
|
32
|
6.1
|
14
|
6
|
11
|
3
|
M 8
|
35
| ||
|
32
|
7.8
|
14
|
5
|
11
|
3
|
M 10
|
33
| ||
|
32
|
9.4
|
14
|
4.2
|
11
|
3
|
M 12
|
35
| ||
|
40
|
6.1
|
16
|
8
|
13
|
4
|
M 8
|
67
| ||
|
40
|
7.8
|
16
|
7
|
13
|
4
|
M 10
|
67
| ||
|
40
|
9.4
|
16
|
6.2
|
13
|
4
|
M 12
|
65
| ||
|
50
|
6.1
|
16
|
10.4
|
15.5
|
4
|
M 8
|
116
| ||
|
50
|
7.8
|
16
|
9.3
|
15.5
|
4
|
M 10
|
115
| ||
|
50
|
9.4
|
16
|
8.7
|
15.5
|
4
|
M 12
|
114
|
Edelstahl nichtrostend, 1.4305
O-Ring Gummi FPM (Viton®)
temperaturbeständig bis zu 200 °C
Druckstücke GN 631.5 werden in der Regel kombiniert mit Gewindestiften GN 632.5 . Sie passen sich an unebene oder nicht parallele Flächen an. Diese lassen sich leicht in das Druckstück eindrücken.
