GN 6319.1Kugelscheiben / Kegelpfannen

Kugelscheiben / Kegelpfannen

Stahl / Edelstahl, kombiniert

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Kugelscheiben / Kegelpfannen
Kugelscheiben / Kegelpfannen
Kugelscheiben / Kegelpfannen

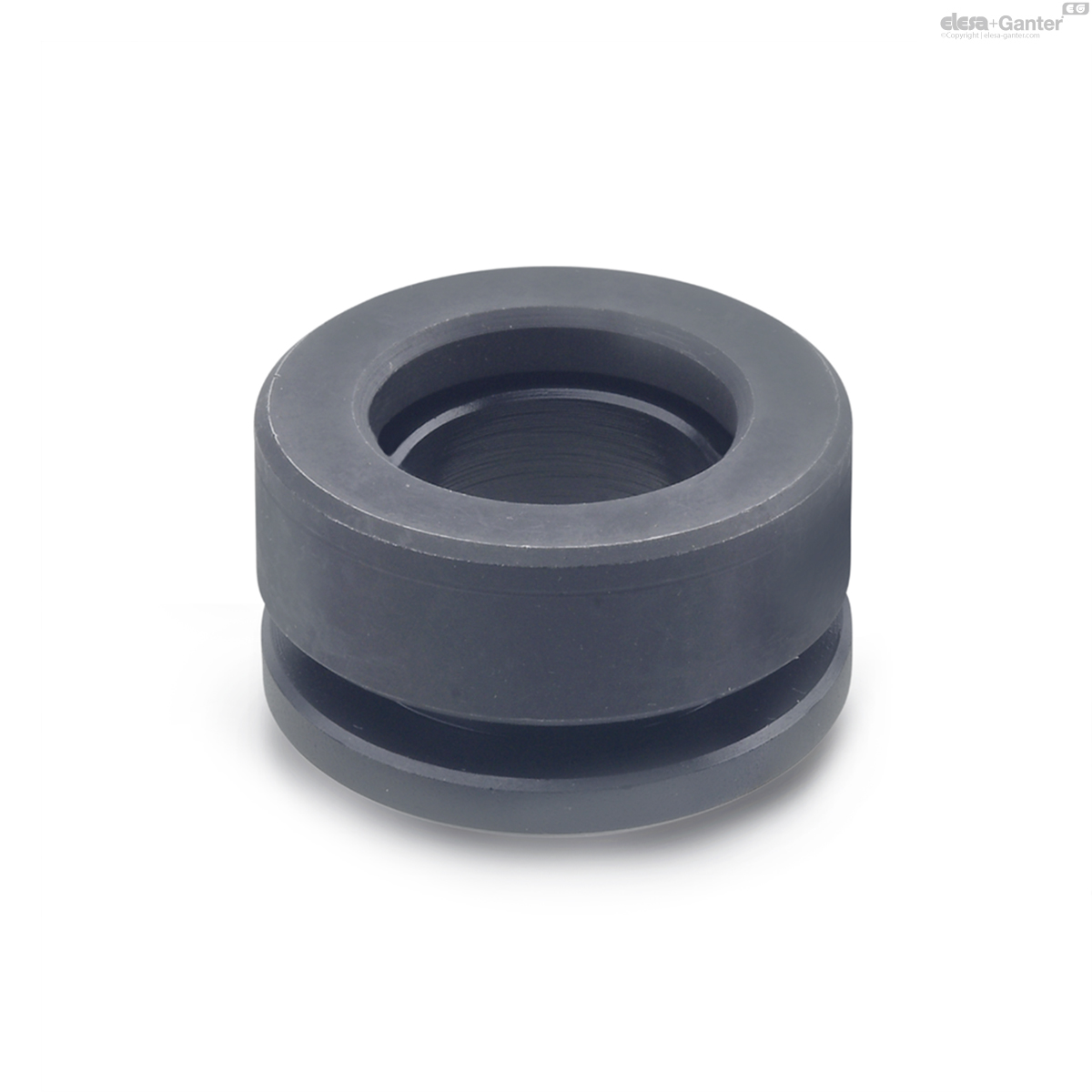

GN 6319.1
Kugelscheiben / Kegelpfannen

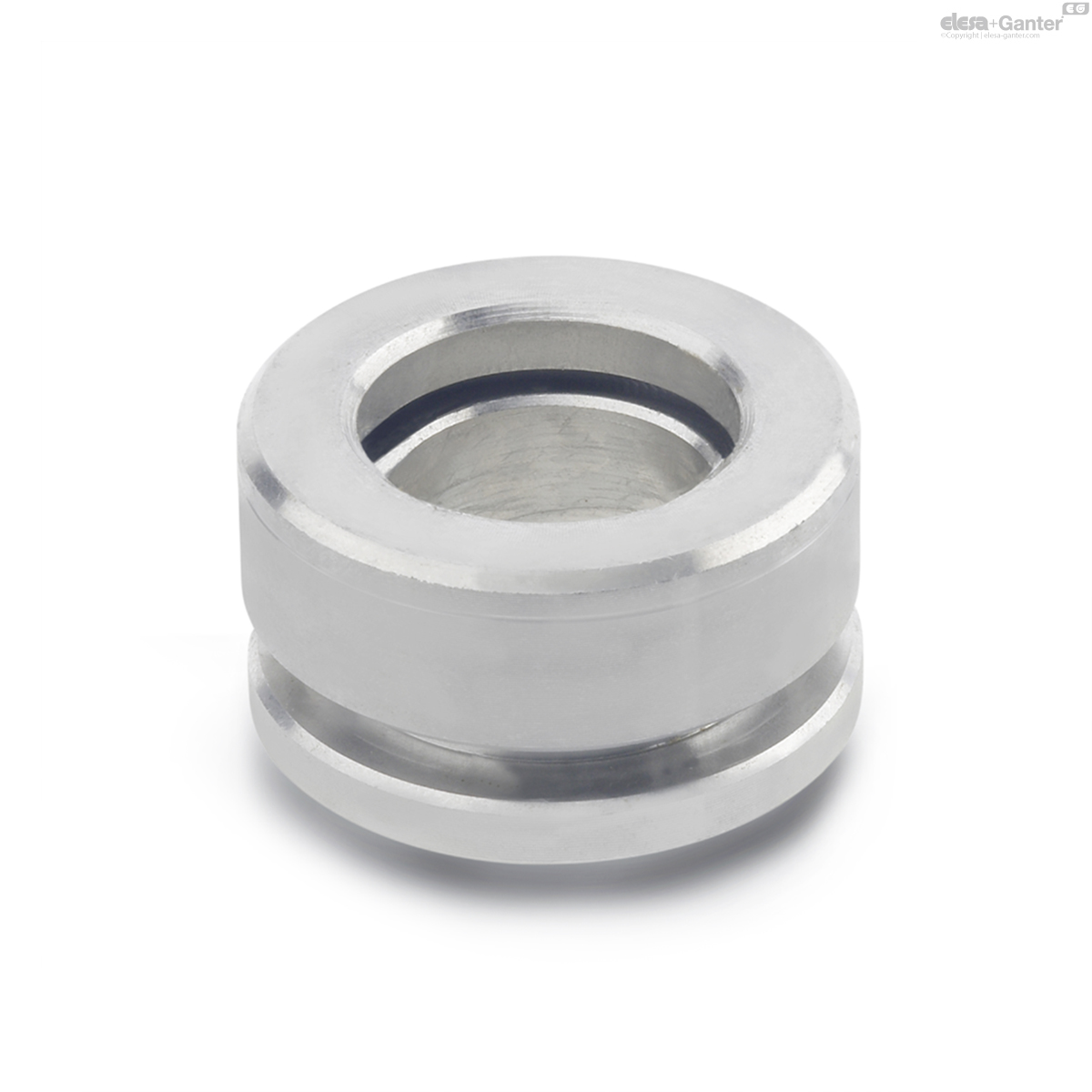

Kugelscheiben / Kegelpfannen, Edelstahl
GN 6319.1-NI
Kugelscheiben / Kegelpfannen, Edelstahl

GN 6319.1

Katalog

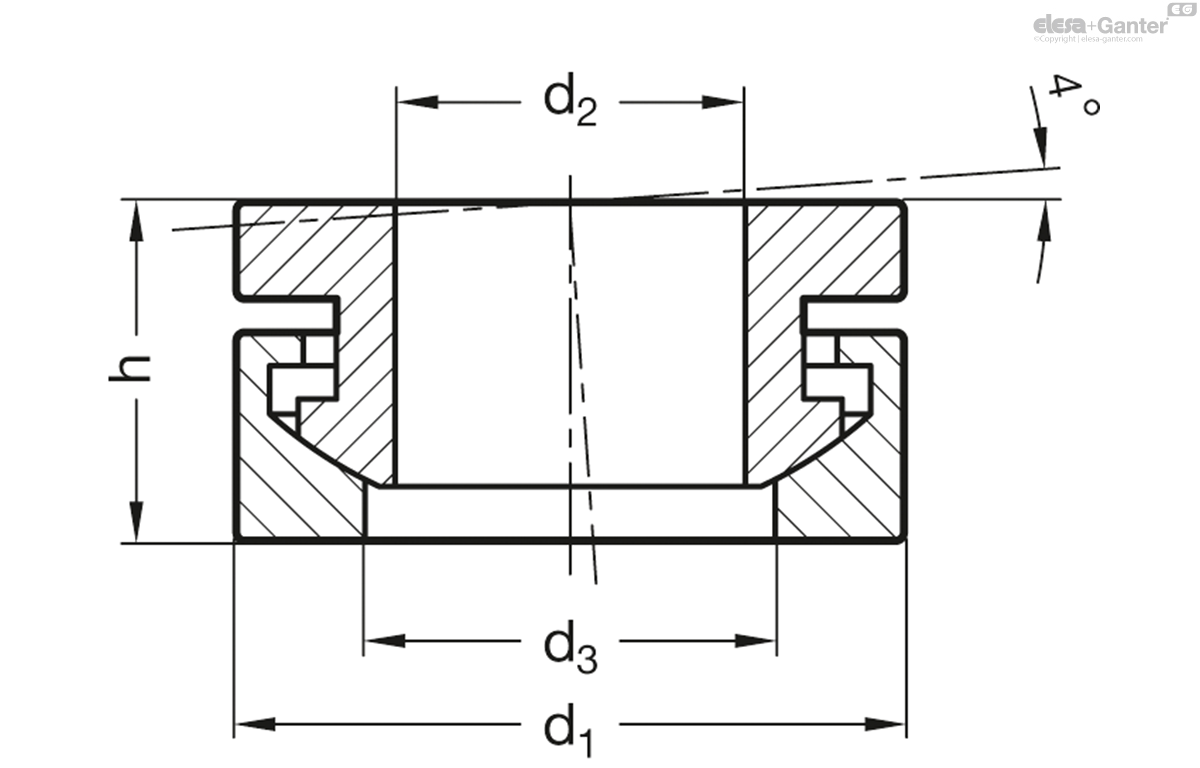

d1
d2
d3
h
Für Schraube
Statische Last F
in kN
13
6.4
7.4
7
M 6
9
4
17
8.4
9.7
8.5
M 8
17
9
21
10.5
12
10.5
M 10
26
18
25
13
14.8
13
M 12
38
20
32
17
19.7
17
M 16
73
60
40
21
24.6
20.3
M 20
117
110

Ausführung in Stahl

Stahl ST

Einsatzstahl

einsatzgehärtet

EHT 0,2 bis 0,4 mm

Härte (550 + 100) HV 10

Ausführung in Edelstahl

Edelstahl 1.4305 NI

Kugelscheiben / Kegelpfannen-Kombinationen GN 6319.1 sind eine „unverlierbare“ Verbindung von Kugelscheiben / Kugelpfannen DIN 6319 .

Sie vereinfachen die Lagerhaltung und ermöglichen eine schnelle, rationelle Montage.
