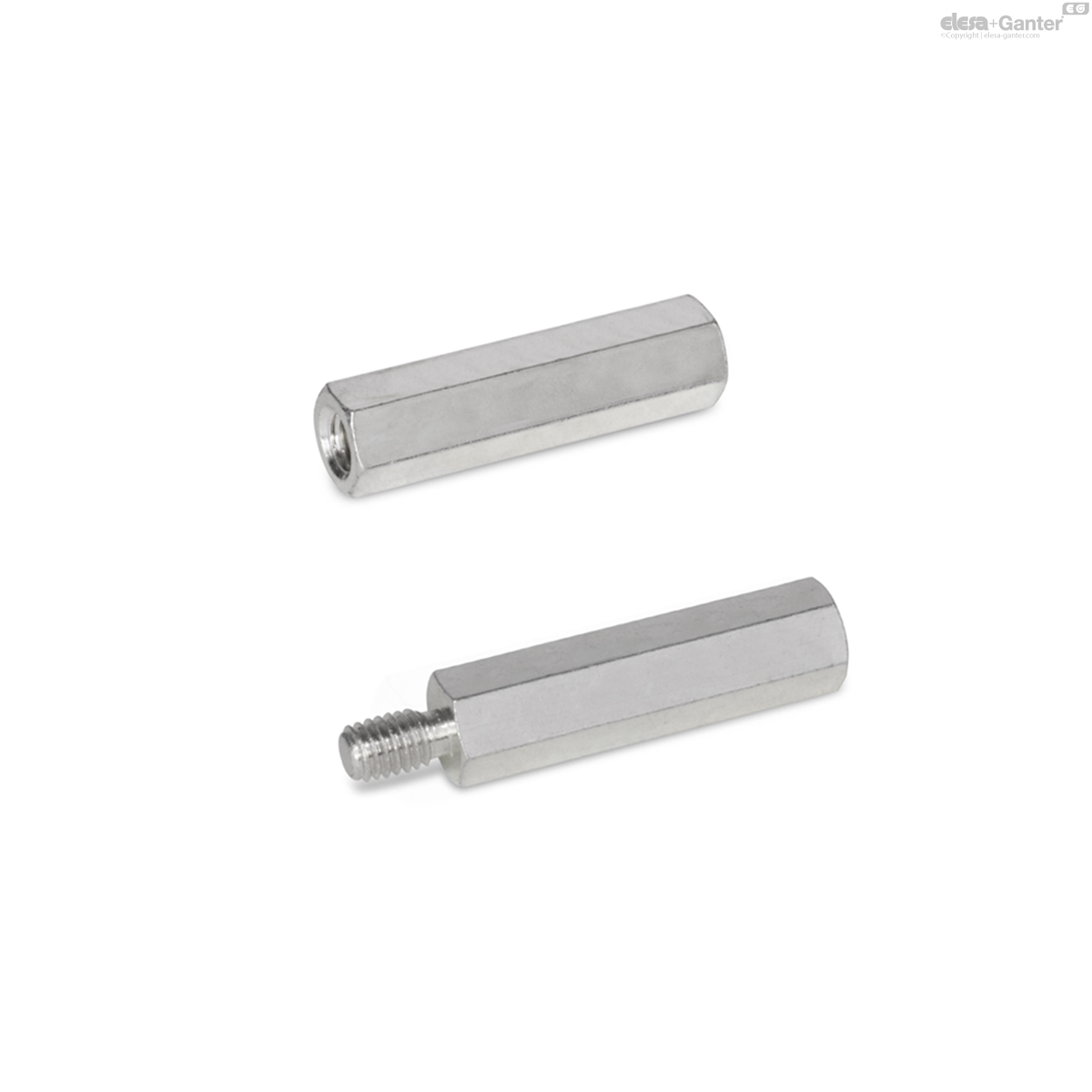

GN 6220-STAbstandshalter

Stahl

Stahl / Edelstahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Stahl
Stahl
Edelstahl, nichtrostend
GN 6220-NI
Edelstahl, nichtrostend
Stahl
GN 6220-ST
Stahl

GN 6220-ST

Zurücksetzen
Katalog
d
l1 ±0.1 Through hole
thread
l1 ±0.1 Threaded
blind hole
l1 ±0.1
e ≈
l2
s
t min.
GN 6220-ST-M2,5-5-A
M 2.5
5
-
-
5.8
-
5
7
1
GN 6220-ST-M2,5-8-A
M 2.5
8
-
-
5.8
-
5
7
1
GN 6220-ST-M2,5-10-A
M 2.5
10
-
-
5.8
-
5
7
2
GN 6220-ST-M2,5-12-A
M 2.5
12
-
-
5.8
-
5
7
2
GN 6220-ST-M2,5-15-A
M 2.5
-
15
-
5.8
-
5
7
2
GN 6220-ST-M2,5-20-A
M 2.5
-
20
-
5.8
-
5
7
3
GN 6220-ST-M2,5-25-A
M 2.5
-
25
-
5.8
-
5
7
4
GN 6220-ST-M2,5-30-A
M 2.5
-
30
-
5.8
-
5
7
5
GN 6220-ST-M3-8-A
M 3
8
-
-
6.4
-
5.5
7
2
GN 6220-ST-M3-10-A
M 3
10
-
-
6.4
-
5.5
7
2
GN 6220-ST-M3-12-A
M 3
12
-
-
6.4
-
5.5
7
2
GN 6220-ST-M3-15-A
M 3
-
15
-
6.4
-
5.5
7
3
GN 6220-ST-M3-20-A
M 3
-
20
-
6.4
-
5.5
7
3
GN 6220-ST-M3-25-A
M 3
-
25
-
6.4
-
5.5
7
4
GN 6220-ST-M3-30-A
M 3
-
30
-
6.4
-
5.5
7
5
GN 6220-ST-M3-35-A
M 3
-
35
-
6.4
-
5.5
7
6
GN 6220-ST-M3-40-A
M 3
-
40
-
6.4
-
5.5
7
7
GN 6220-ST-M3-45-A
M 3
-
45
-
6.4
-
5.5
7
8
GN 6220-ST-M3-50-A
M 3
-
50
-
6.4
-
5.5
7
9
GN 6220-ST-M4-10-A
M 4
10
-
-
8
-
7
9
4
GN 6220-ST-M4-12-A
M 4
12
-
-
8
-
7
9
6
GN 6220-ST-M4-15-A
M 4
15
-
-
8
-
7
9
4
GN 6220-ST-M4-20-A
M 4
-
20
-
8
-
7
9
8
GN 6220-ST-M4-25-A
M 4
-
25
-
8
-
7
9
10
GN 6220-ST-M4-30-A
M 4
-
30
-
8
-
7
9
10
GN 6220-ST-M4-35-A
M 4
-
35
-
8
-
7
9
8
GN 6220-ST-M4-40-A
M 4
-
40
-
8
-
7
9
12
GN 6220-ST-M4-45-A
M 4
-
45
-
8
-
7
9
14
GN 6220-ST-M4-50-A
M 4
-
50
-
8
-
7
9
14
GN 6220-ST-M4-60-A
M 4
-
60
-
8
-
7
9
18
GN 6220-ST-M4-70-A
M 4
-
70
-
8
-
7
9
22
GN 6220-ST-M4-80-A
M 4
-
80
-
8
-
7
9
24
GN 6220-ST-M5-20-A
M 5
-
20
-
9.2
-
8
10
8
GN 6220-ST-M5-25-A
M 5
-
25
-
9.2
-
8
10
8
GN 6220-ST-M5-30-A
M 5
-
30
-
9.2
-
8
10
14
GN 6220-ST-M5-35-A
M 5
-
35
-
9.2
-
8
10
12
GN 6220-ST-M5-40-A
M 5
-
40
-
9.2
-
8
10
16
GN 6220-ST-M5-45-A
M 5
-
45
-
9.2
-
8
10
18
GN 6220-ST-M5-50-A
M 5
-
50
-
9.2
-
8
10
18
GN 6220-ST-M5-60-A
M 5
-
60
-
9.2
-
8
10
24
GN 6220-ST-M5-70-A
M 5
-
70
-
9.2
-
8
10
28
GN 6220-ST-M5-80-A
M 5
-
80
-
9.2
-
8
10
32
GN 6220-ST-M5-12-A
M 5
12
-
-
9.2
-
8
10
6
GN 6220-ST-M5-15-A
M 5
15
-
-
9.2
-
8
10
4
GN 6220-ST-M6-12-A
M 6
12
-
-
11.5
-
10
12
8
GN 6220-ST-M6-15-A
M 6
15
-
-
11.5
-
10
12
6
GN 6220-ST-M6-20-A
M 6
-
20
-
11.5
-
10
10
8
GN 6220-ST-M6-25-A
M 6
-
25
-
11.5
-
10
10
16
GN 6220-ST-M6-30-A
M 6
-
30
-
11.5
-
10
12
16
GN 6220-ST-M6-35-A
M 6
-
35
-
11.5
-
10
12
18
GN 6220-ST-M6-40-A
M 6
-
40
-
11.5
-
10
12
24
GN 6220-ST-M6-45-A
M 6
-
45
-
11.5
-
10
12
24
GN 6220-ST-M6-50-A
M 6
-
50
-
11.5
-
10
12
28
GN 6220-ST-M6-60-A
M 6
-
60
-
11.5
-
10
12
35
GN 6220-ST-M6-70-A
M 6
-
70
-
11.5
-
10
12
40
GN 6220-ST-M6-80-A
M 6
-
80
-
11.5
-
10
12
48
GN 6220-ST-M8-15-A
M 8
15
-
-
15
-
13
14
14
GN 6220-ST-M8-20-A
M 8
20
-
-
15
-
13
14
20
GN 6220-ST-M8-25-A
M 8
-
25
-
15
-
13
12
22
GN 6220-ST-M8-30-A
M 8
-
30
-
15
-
13
14
28
GN 6220-ST-M8-35-A
M 8
-
35
-
15
-
13
14
30
GN 6220-ST-M8-40-A
M 8
-
40
-
15
-
13
14
36
GN 6220-ST-M8-45-A
M 8
-
45
-
15
-
13
14
40
GN 6220-ST-M8-50-A
M 8
-
50
-
15
-
13
14
46
GN 6220-ST-M8-60-A
M 8
-
60
-
15
-
13
14
58
GN 6220-ST-M8-70-A
M 8
-
70
-
15
-
13
14
72
GN 6220-ST-M8-80-A
M 8
-
80
-
15
-
13
14
80
GN 6220-ST-M10-25-A
M 10
25
-
-
19.5
-
17
16
35
GN 6220-ST-M10-30-A
M 10
30
-
-
19.5
-
17
16
43
GN 6220-ST-M10-35-A
M 10
-
35
-
19.5
-
17
16
49
GN 6220-ST-M10-40-A
M 10
-
40
-
19.5
-
17
16
56
GN 6220-ST-M10-45-A
M 10
-
45
-
19.5
-
17
16
63
GN 6220-ST-M10-50-A
M 10
-
50
-
19.5
-
17
16
71
GN 6220-ST-M10-60-A
M 10
-
60
-
19.5
-
17
16
91
GN 6220-ST-M10-70-A
M 10
-
70
-
19.5
-
17
16
110
GN 6220-ST-M10-80-A
M 10
-
80
-
19.5
-
17
16
130
GN 6220-ST-M10-100-A
M 10
-
100
-
19.5
-
17
16
167
GN 6220-ST-M2,5-8-B
M 2.5
-
-
8
5.8
6
5
5
2
GN 6220-ST-M2,5-10-B
M 2.5
-
-
10
5.8
6
5
5
2
GN 6220-ST-M2,5-12-B
M 2.5
-
-
12
5.8
6
5
7
2
GN 6220-ST-M2,5-15-B
M 2.5
-
-
15
5.8
6
5
7
3
GN 6220-ST-M2,5-20-B
M 2.5
-
-
20
5.8
6
5
7
4
GN 6220-ST-M2,5-25-B
M 2.5
-
-
25
5.8
6
5
7
4
GN 6220-ST-M2,5-30-B
M 2.5
-
-
30
5.8
6
5
7
5
GN 6220-ST-M3-8-B
M 3
-
-
8
6.4
6
5.5
5
2
GN 6220-ST-M3-10-B
M 3
-
-
10
6.4
6
5.5
5
2
GN 6220-ST-M3-12-B
M 3
-
-
12
6.4
6
5.5
7
3
GN 6220-ST-M3-15-B
M 3
-
-
15
6.4
6
5.5
7
3
GN 6220-ST-M3-20-B
M 3
-
-
20
6.4
6
5.5
7
4
GN 6220-ST-M3-25-B
M 3
-
-
25
6.4
6
5.5
7
5
GN 6220-ST-M3-30-B
M 3
-
-
30
6.4
6
5.5
7
6
GN 6220-ST-M3-35-B
M 3
-
-
35
6.4
6
5.5
7
7
GN 6220-ST-M3-40-B
M 3
-
-
40
6.4
6
5.5
7
8
GN 6220-ST-M3-45-B
M 3
-
-
45
6.4
6
5.5
7
9
GN 6220-ST-M3-50-B
M 3
-
-
50
6.4
6
5.5
7
10
GN 6220-ST-M4-10-B
M 4
-
-
10
8
8
7
5
4
GN 6220-ST-M4-12-B
M 4
-
-
12
8
8
7
7
6
GN 6220-ST-M4-15-B
M 4
-
-
15
8
8
7
9
6
GN 6220-ST-M4-20-B
M 4
-
-
20
8
8
7
9
6
GN 6220-ST-M4-25-B
M 4
-
-
25
8
8
7
9
10
GN 6220-ST-M4-30-B
M 4
-
-
30
8
8
7
9
10
GN 6220-ST-M4-35-B
M 4
-
-
35
8
8
7
9
14
GN 6220-ST-M4-40-B
M 4
-
-
40
8
8
7
9
14
GN 6220-ST-M4-45-B
M 4
-
-
45
8
8
7
9
16
GN 6220-ST-M4-50-B
M 4
-
-
50
8
8
7
9
18
GN 6220-ST-M4-60-B
M 4
-
-
60
8
8
7
9
20
GN 6220-ST-M4-70-B
M 4
-
-
70
8
8
7
9
24
GN 6220-ST-M4-80-B
M 4
-
-
80
8
8
7
9
26
GN 6220-ST-M5-12-B
M 5
-
-
12
9.2
8
8
7
5
GN 6220-ST-M5-15-B
M 5
-
-
15
9.2
8
8
10
8
GN 6220-ST-M5-20-B
M 5
-
-
20
9.2
8
8
10
8
GN 6220-ST-M5-25-B
M 5
-
-
25
9.2
8
8
10
14
GN 6220-ST-M5-30-B
M 5
-
-
30
9.2
8
8
10
14
GN 6220-ST-M5-35-B
M 5
-
-
35
9.2
8
8
10
16
GN 6220-ST-M5-40-B
M 5
-
-
40
9.2
8
8
10
16
GN 6220-ST-M5-45-B
M 5
-
-
45
9.2
8
8
10
20
GN 6220-ST-M5-50-B
M 5
-
-
50
9.2
8
8
10
22
GN 6220-ST-M5-60-B
M 5
-
-
60
9.2
8
8
10
24
GN 6220-ST-M5-70-B
M 5
-
-
70
9.2
8
8
10
32
GN 6220-ST-M5-80-B
M 5
-
-
80
9.2
8
8
10
34
GN 6220-ST-M6-15-B
M 6
-
-
15
11.5
10
10
10
10
GN 6220-ST-M6-20-B
M 6
-
-
20
11.5
10
10
12
14
GN 6220-ST-M6-25-B
M 6
-
-
25
11.5
10
10
12
18
GN 6220-ST-M6-30-B
M 6
-
-
30
11.5
10
10
12
20
GN 6220-ST-M6-35-B
M 6
-
-
35
11.5
10
10
12
22
GN 6220-ST-M6-40-B
M 6
-
-
40
11.5
10
10
12
24
GN 6220-ST-M6-45-B
M 6
-
-
45
11.5
10
10
12
28
GN 6220-ST-M6-50-B
M 6
-
-
50
11.5
10
10
12
32
GN 6220-ST-M6-60-B
M 6
-
-
60
11.5
10
10
12
42
GN 6220-ST-M6-70-B
M 6
-
-
70
11.5
10
10
12
42
GN 6220-ST-M6-80-B
M 6
-
-
80
11.5
10
10
12
52
GN 6220-ST-M8-20-B
M 8
-
-
20
15
14
13
14
24
GN 6220-ST-M8-25-B
M 8
-
-
25
15
14
13
14
30
GN 6220-ST-M8-30-B
M 8
-
-
30
15
14
13
14
32
GN 6220-ST-M8-35-B
M 8
-
-
35
15
14
13
14
40
GN 6220-ST-M8-40-B
M 8
-
-
40
15
14
13
14
46
GN 6220-ST-M8-45-B
M 8
-
-
45
15
14
13
14
50
GN 6220-ST-M8-50-B
M 8
-
-
50
15
14
13
14
60
GN 6220-ST-M8-60-B
M 8
-
-
60
15
14
13
14
68
GN 6220-ST-M8-70-B
M 8
-
-
70
15
14
13
14
80
GN 6220-ST-M8-80-B
M 8
-
-
80
15
14
13
14
90
GN 6220-ST-M10-25-B
M 10
-
-
25
19.5
16
17
16
44
GN 6220-ST-M10-30-B
M 10
-
-
30
19.5
16
17
16
54
GN 6220-ST-M10-35-B
M 10
-
-
35
19.5
16
17
16
63
GN 6220-ST-M10-40-B
M 10
-
-
40
19.5
16
17
16
73
GN 6220-ST-M10-45-B
M 10
-
-
45
19.5
16
17
16
84
GN 6220-ST-M10-50-B
M 10
-
-
50
19.5
16
17
16
73
GN 6220-ST-M10-60-B
M 10
-
-
60
19.5
16
17
16
110
GN 6220-ST-M10-70-B
M 10
-
-
70
19.5
16
17
16
132
GN 6220-ST-M10-80-B
M 10
-
-
80
19.5
16
17
16
151

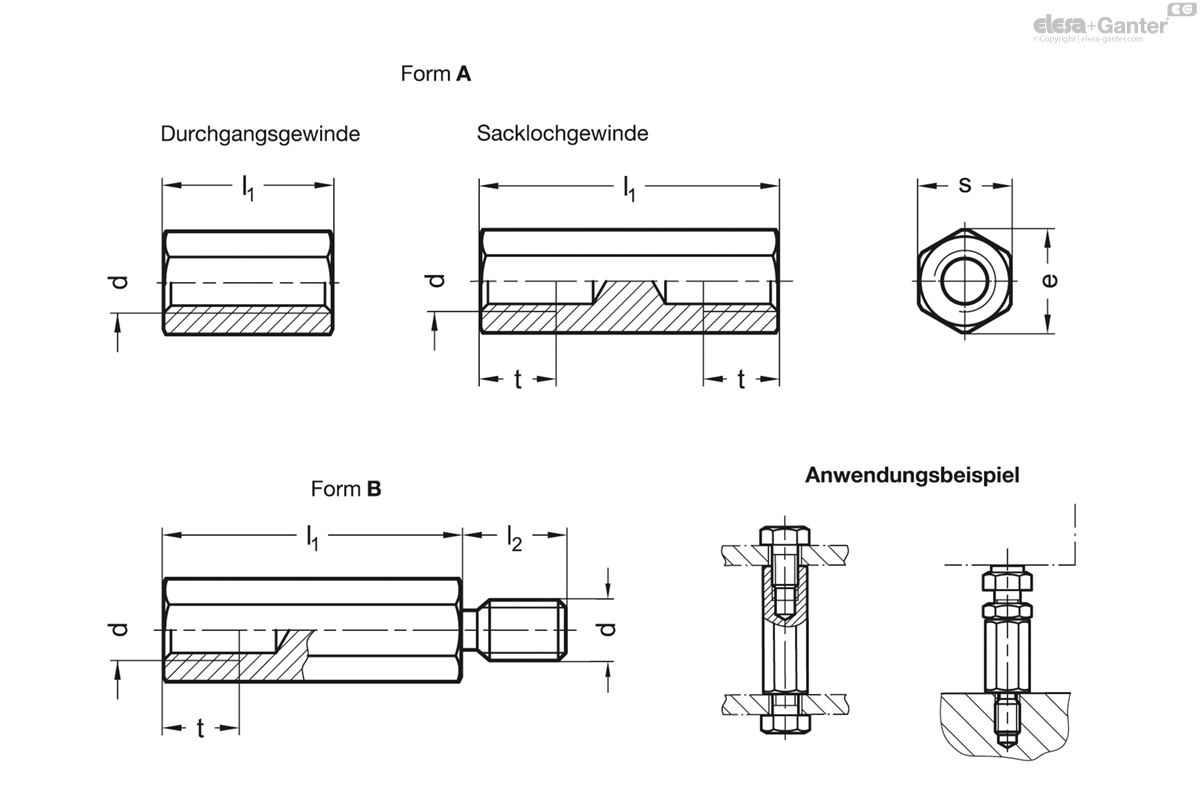

Form

  • A: Innengewinde
  • B: Innengewinde und Gewindezapfen

Stahl ST

verzinkt, blau passiviert

Edelstahl nichtrostend, 1.4305 NI

matt gestrahlt

Abstandshalter GN 6220 sind auch als Distanzbolzen bekannt. Mit ihnen lassen sich Bauteile gegenüber ihrer Montageebene parallel versetzt befestigen. Die Form A wird zudem als Verbindungsmutter verwendet.

Verwandte Produkte

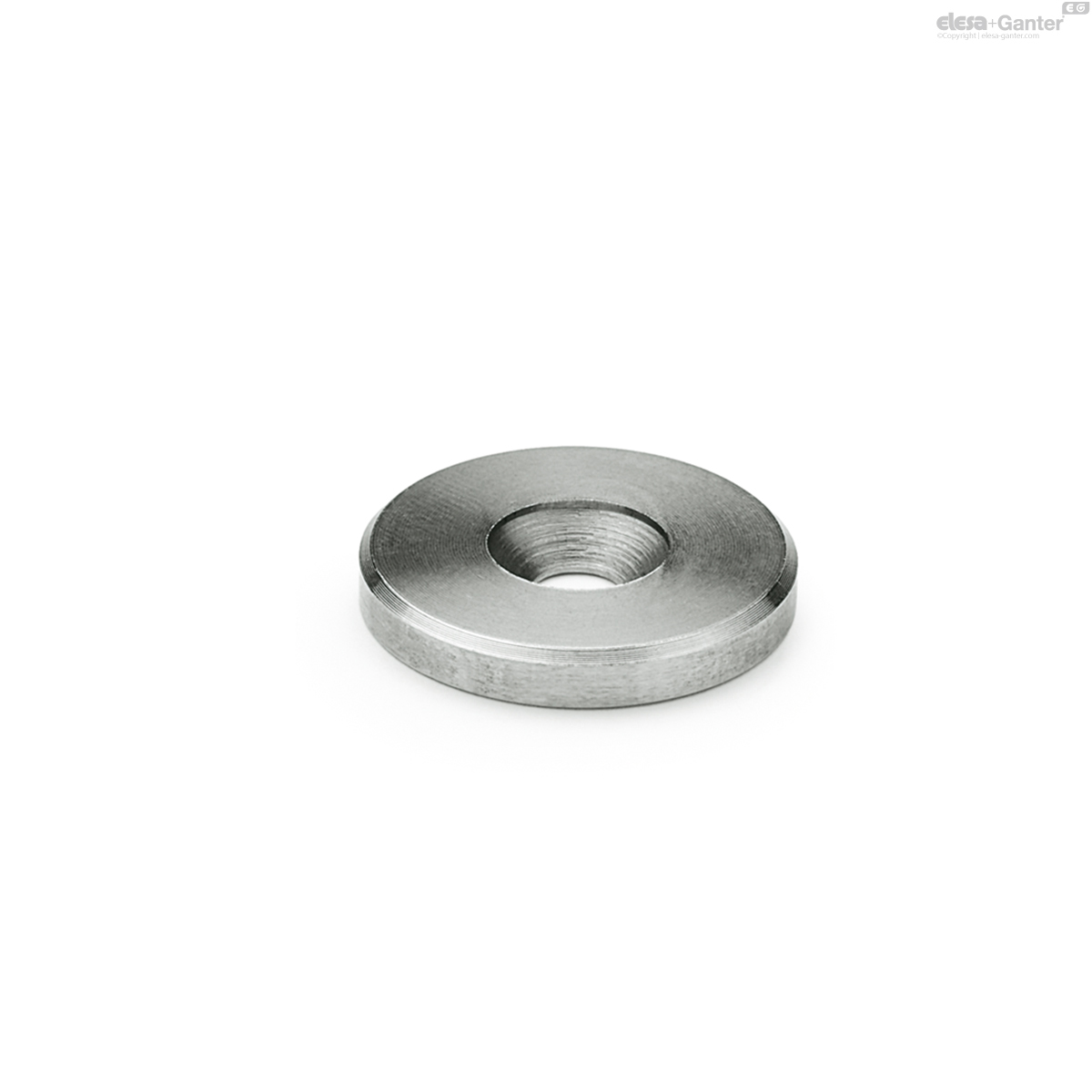

Vorlegescheiben

GN 184

Vorlegescheiben Stahl
Vorlegescheiben

GN 184.5

Vorlegescheiben Edelstahl

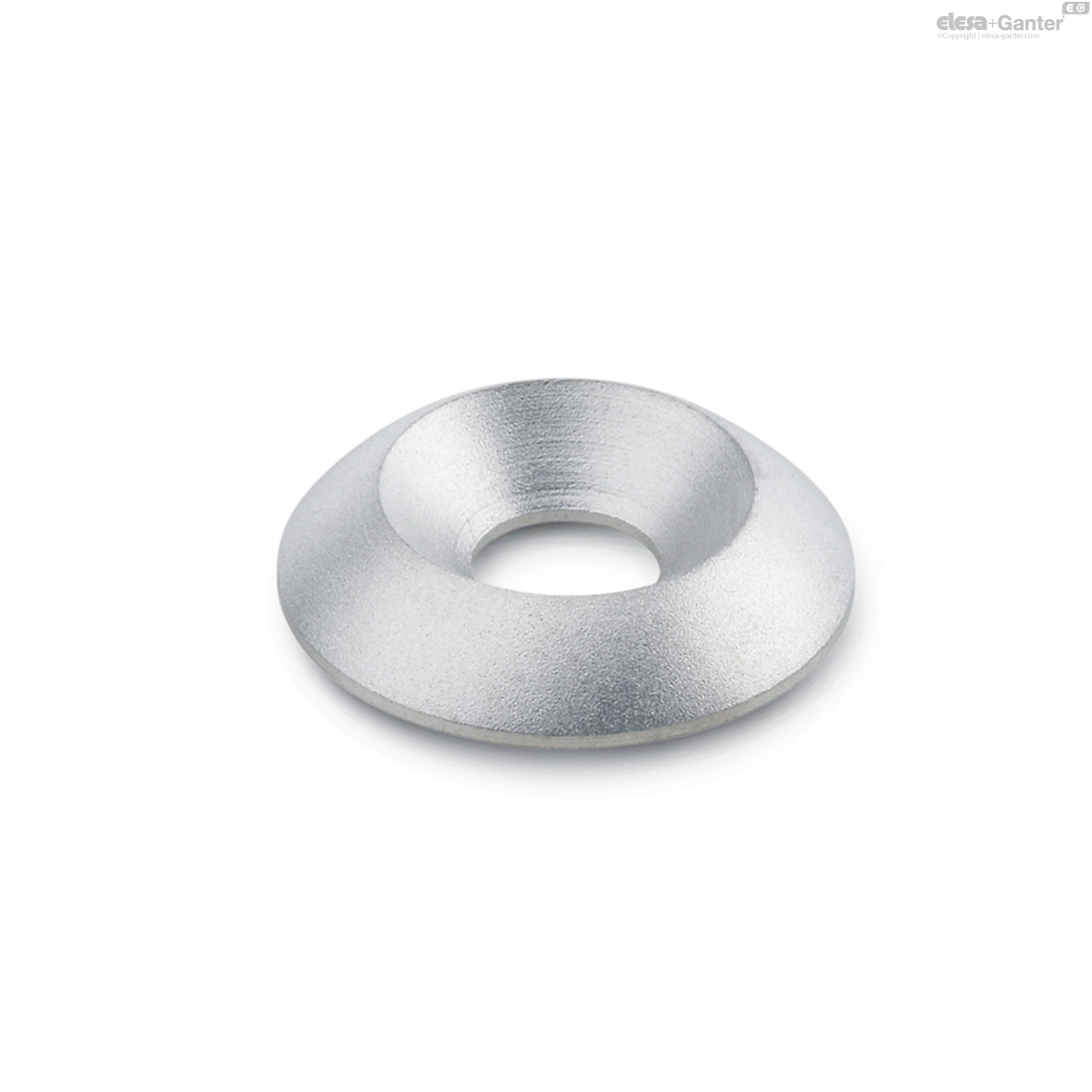

Edelstahl-Zierscheiben

GN 185

Edelstahl-Zierscheiben

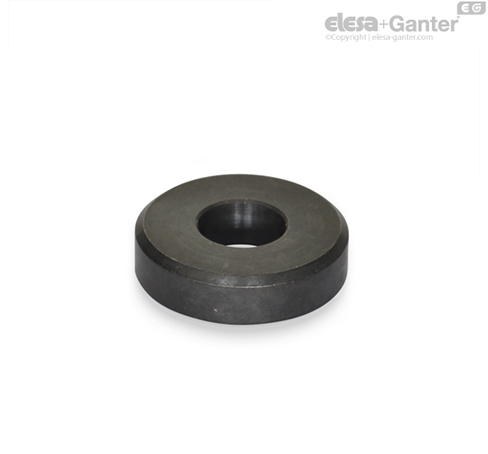

Stahl, mit zylindrischer Bohrung
