GN 614.1Seitendruckstücke / Druckstückhalter

Seitendruckstücke / Druckstückhalter

  • Icons/__logo__RoHS__.png
Seitendruckstücke / Druckstückhalter
Seitendruckstücke / Druckstückhalter
Seitendruckstücke / Druckstückhalter

GN 614.1

Katalog
d1
d2
d3
d4 -0.05
b
h1 ±0.05
h2
l1 ±0.05
l2
w -0.1
Spring load
in N ≈
initial
Spring load
in N ≈
end
GN 614.1-6-RKU
6
5
3.2 M 3
3
8.5
4.25
3.2
7.5
3
1.6
6.5
13
GN 614.1-6-BKU
6
5
3.2 M 3
3
8.5
4.25
3.2
7.5
3
1.6
6.5
13
GN 614.1-6-LKU
6
5
3.2 M 3
3
8.5
4.25
3.2
7.5
3
1.6
6.5
13
GN 614.1-6-R
6
-
3.2 M 3
3
8.5
4.25
3.2
7.5
3
-
-
-
GN 614.1-6-B
6
-
3.2 M 3
3
8.5
4.25
3.2
7.5
3
-
-
-
GN 614.1-6-L
6
-
3.2 M 3
3
8.5
4.25
3.2
7.5
3
-
-
-
GN 614.1-8-BKU
8
6.5
4.3 M 4
4
10.5
5.25
4.2
9.5
4
1.9
8
18
GN 614.1-8-R
8
-
4.3 M 4
4
10.5
5.25
4.2
9.5
4
-
-
-
GN 614.1-8-B
8
-
4.3 M 4
4
10.5
5.25
4.2
9.5
4
-
-
-
GN 614.1-8-LKU
8
6.5
4.3 M 4
4
10.5
5.25
4.2
9.5
4
1.9
8
18
GN 614.1-8-RKU
8
6.5
4.3 M 4
4
10.5
5.25
4.2
9.5
4
1.9
8
18
GN 614.1-8-L
8
-
4.3 M 4
4
10.5
5.25
4.2
9.5
4
-
-
-

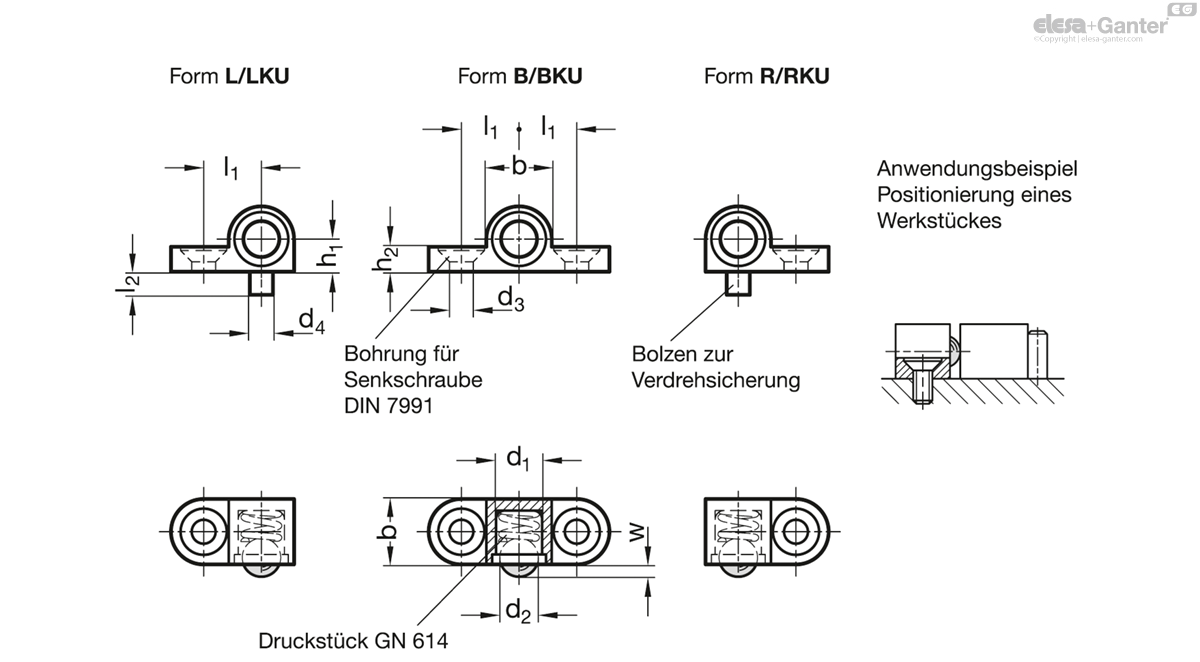

Form

  • LKU: Befestigung links, mit Druckstück
  • RKU: Befestigung rechts, mit Druckstück
  • BKU: Befestigung beidseitig, mit Druckstück
  • L: Befestigung links, ohne Druckstück
  • R: Befestigung rechts, ohne Druckstück
  • B: Befestigung beidseitig, ohne Druckstück

Zink-Druckguss

vernickelt

Federnde Druckstücke GN 614-KU -

Gehäuse

Kunststoff (Polyacetal POM)

temperaturbeständig bis zu 50 °C

Kugel Edelstahl nichtrostend, 1.3541, gehärtet

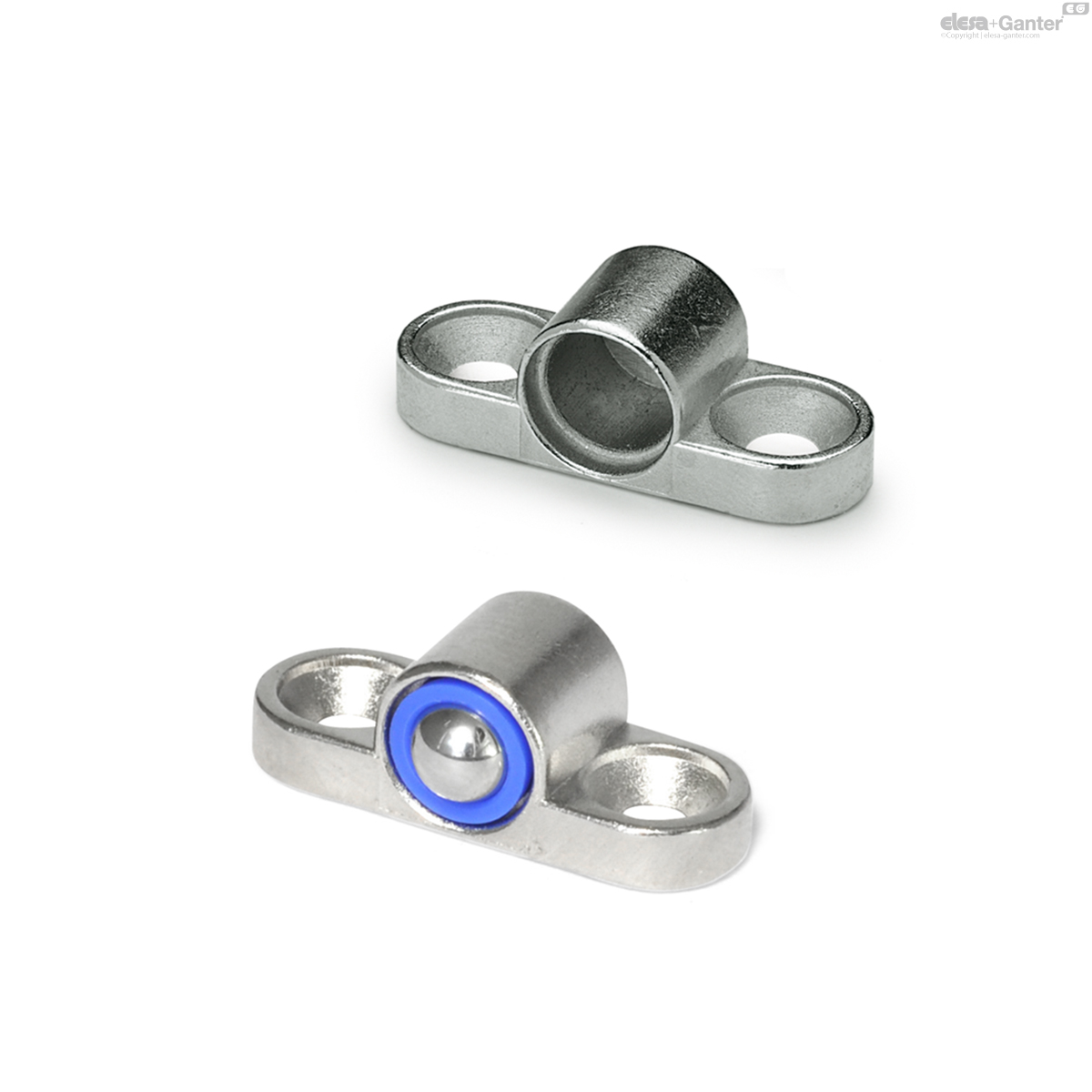

Seitendruckstücke / Druckstück-Halter GN 614.1 sind Konstruktionselemente, die den Einsatz von federnden Druckstücken GN 614 vereinfachen.

Seitendruckstücke GN 614.1 bestehen aus einem Druckstückhalter und einem federnden Edelstahl-DruckstückGN 614 der Form KU.

In den Formen R, L und B werden nur „leere“ Druckstückhalter (ohne Druckstück) geliefert die dann mit allen anderen Ausführungen von GN 614-6 und GN 614-8 der Formen KD, MS und NI verwendet werden können.
