GN 4470-C2Magnetverschlüsse

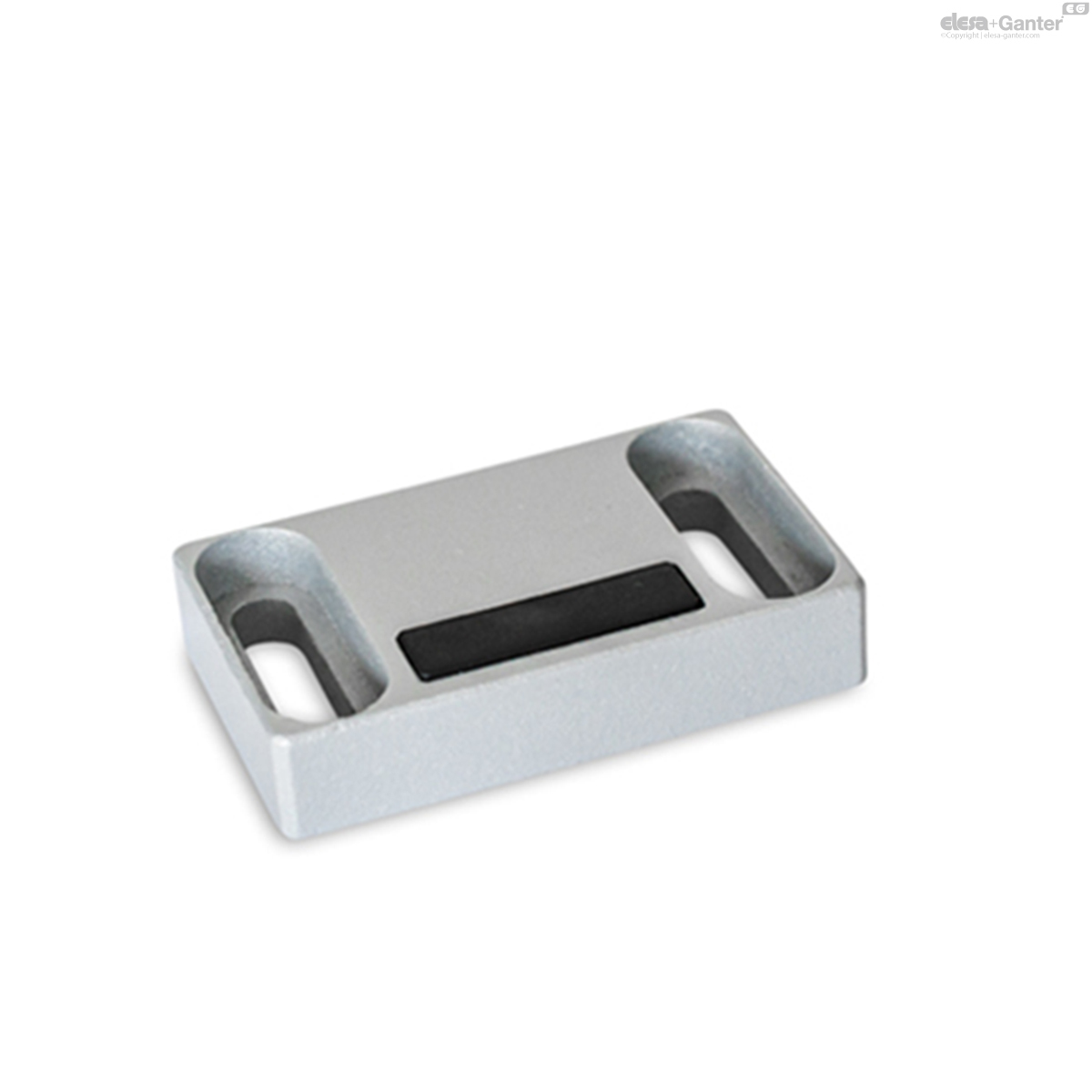

Haftfläche seitlich, mit Langloch
mit gummierter Haftfläche
GN 4470-C2
|
Katalog
|
l1
|
b
|
d1
|
d2
|
d3
|
h1
|
h2
|
h3
|
l2
|
l3
|
l4
|
l5
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 4470-50-C2-F-SW
|
50
|
7
|
5.5
|
4.5
|
-
|
10
|
-
|
-
|
30
|
24
|
10
|
40
|
|
GN 4470-50-C2-L2-SW
|
50
|
7
|
5.5
|
-
|
5.5
|
10
|
12
|
-
|
30
|
24
|
-
|
-
|
|
GN 4470-50-C2-L3-SW
|
50
|
7
|
5.5
|
-
|
5.5
|
10
|
12
|
-
|
30
|
24
|
-
|
-
|
|
GN 4470-50-C2-W-SW
|
50
|
7
|
5.5
|
-
|
-
|
10
|
-
|
-
|
30
|
24
|
-
|
-
|
|
GN 4470-50-C2-Z2-SW
|
50
|
7
|
5.5
|
-
|
5.5
|
10
|
-
|
12.5
|
30
|
24
|
-
|
-
|
|
GN 4470-50-C2-Z3-SW
|
50
|
7
|
5.5
|
-
|
5.5
|
10
|
-
|
12.5
|
30
|
24
|
-
|
-
|
Form

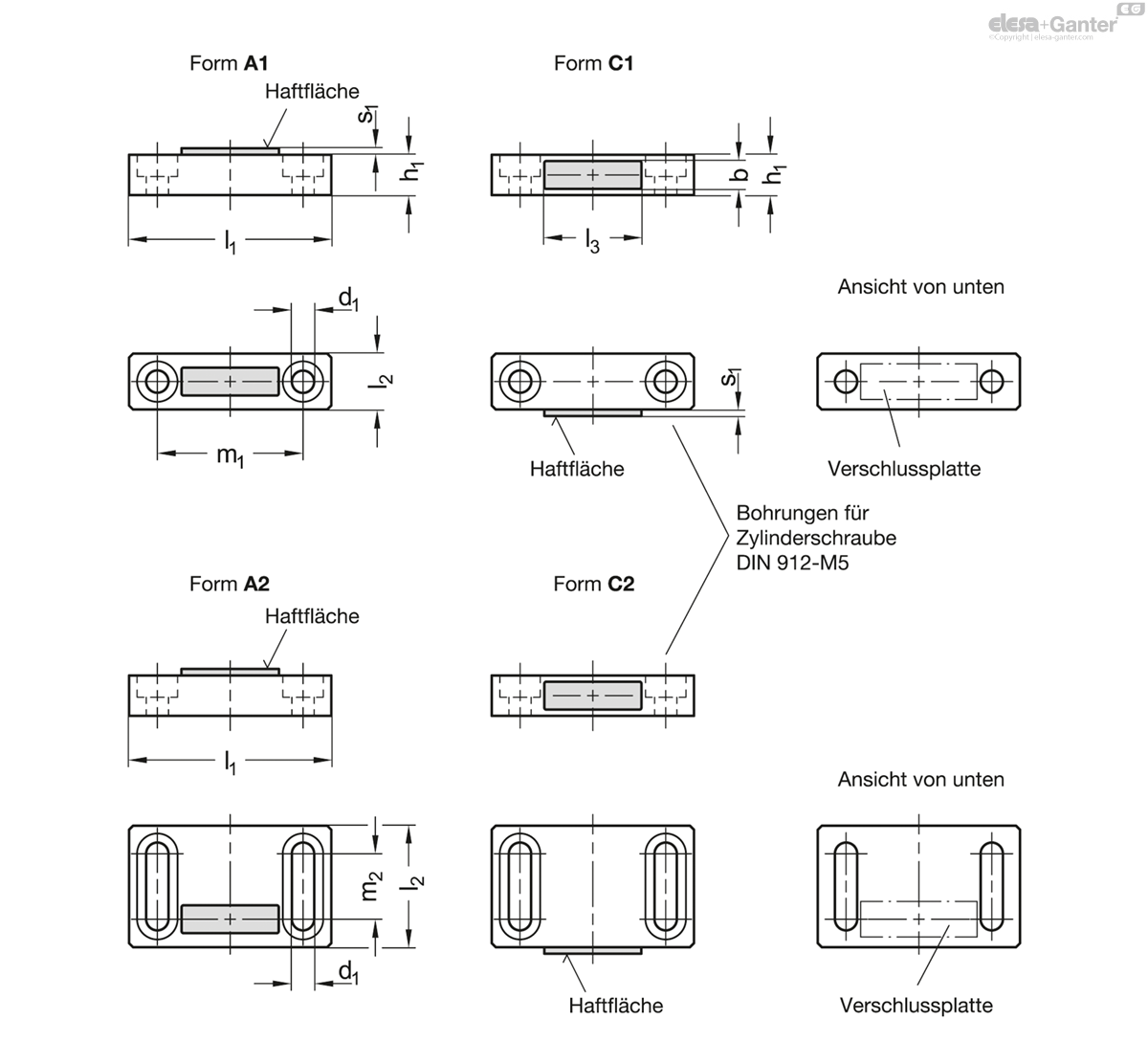

- A1: Haftfläche oben, mit Bohrung
- A2: Haftfläche oben, mit Langloch
- C1: Haftfläche seitlich, mit Bohrung
- C2: Haftfläche seitlich, mit Langloch
Kennziffer
- W: ohne Anschlagblech

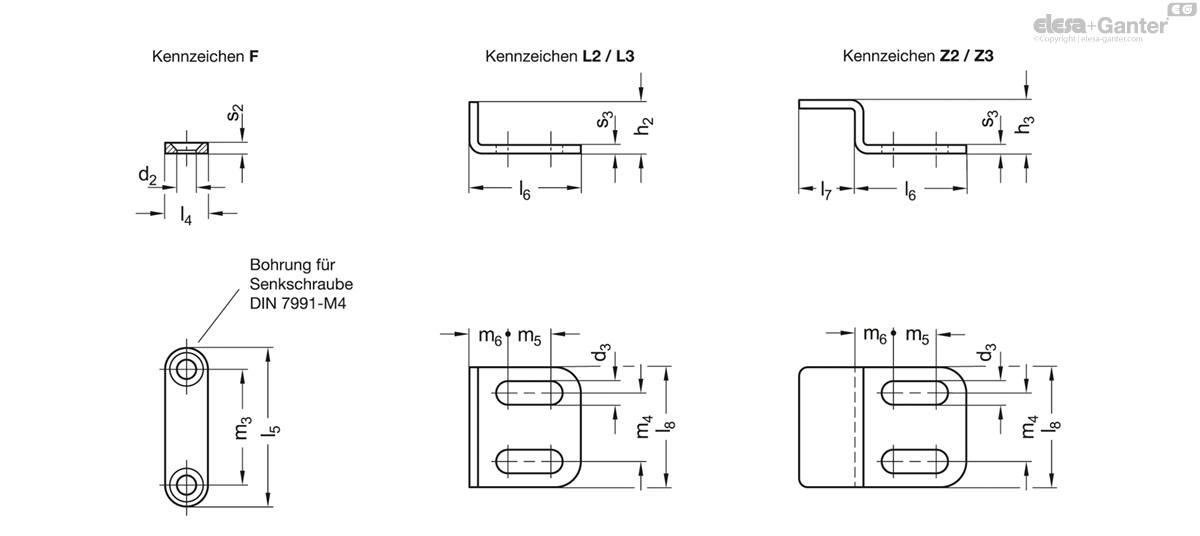

- F: mit Anschlagblech, mit Senkbohrung
- L2: mit Anschlagblech, L-Profil, mit Langloch
- L3: mit Anschlagblech, L-Profil, mit Langloch, verlängert
- Z2: mit Anschlagblech, Z-Profil, mit Langloch
- Z3: mit Anschlagblech, Z-Profil, mit Langloch, verlängert
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW

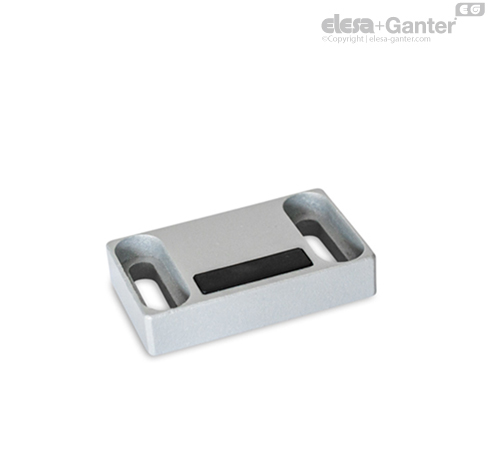

silber, RAL 9006, strukturmatt SR
Magnetwerkstoff
NdFeB
Neodym, Eisen, Bor
temperaturbeständig bis 80 °C
Gummikappe (Haftfläche)
Elastomer (TPE), schwarz
Härte ≈ 80 Shore A
Anschlagblech
Stahl
verzinkt, blau passiviert
Magnetverschlüsse GN 4470 halten Klappen und Türen bzw. Schiebetüren geschlossen und zeichnen sich durch ihren kompakten Aufbau aus. Die gummierte Haftfläche reduziert die Lärmentwicklung und verhindert Beschädigungen am Gegenstück.
Die Anschlagbleche für verschiedenste Einbausituationen erweitern die Anwendungsmöglichkeiten und werden z. B. auch dann eingesetzt, wenn Magnetverschlüsse in Verbindung mit nichtmagnetischen Gegenstücken verwendet werden sollen.
Bei Magnetverschlüssen der Formen A1 und A2 muss bei der Montage eine vollflächige Auflage im Bereich der Verschlussplatte gewährleistet sein.
- andere Oberflächen
- andere Haftkräfte
- Anschlagbleche in anderen Abmessungen
- Anschlagbleche in anderen Geometrien
- Anschlagbleche in anderen Oberflächen
| Rastermaß Profilsystem | Magnetverschluss mit Anschlagblech | ||||
| Form - Kennzeichen | |||||
| A1 - L ... | A1 - L ... | A1 - L ... | A2 - Z ... | C2 - F | C2 - L ... |
| - | Tür aufgesetzt | Tür aufgesetzt - Magnet versenkt | Tür eingelassen | Tür aufgesetzt | Schiebetür |
| - |  |  |  |  | |
| 20 | - | L2 | Z2, s = 0 ... 10 mm | F | L2, s = 0 ... 10 mm |
| 30 | - | L2 | Z3, s = 0 ... 15 mm | F | L3, s = 0 ... 15 mm |
| 40 | L2 | L2 | Z3, s = 0 ... 10 mm | F | L3, s = 0 ... 10 mm |
| 45 | L2 | L2 | Z3, s = 0 ... 7 mm | F | L3, s = 0 ... 7 mm |
