GN 436.1-ADrehknöpfe

mit Markierungspfeil

Edelstahl

Technical datasheet

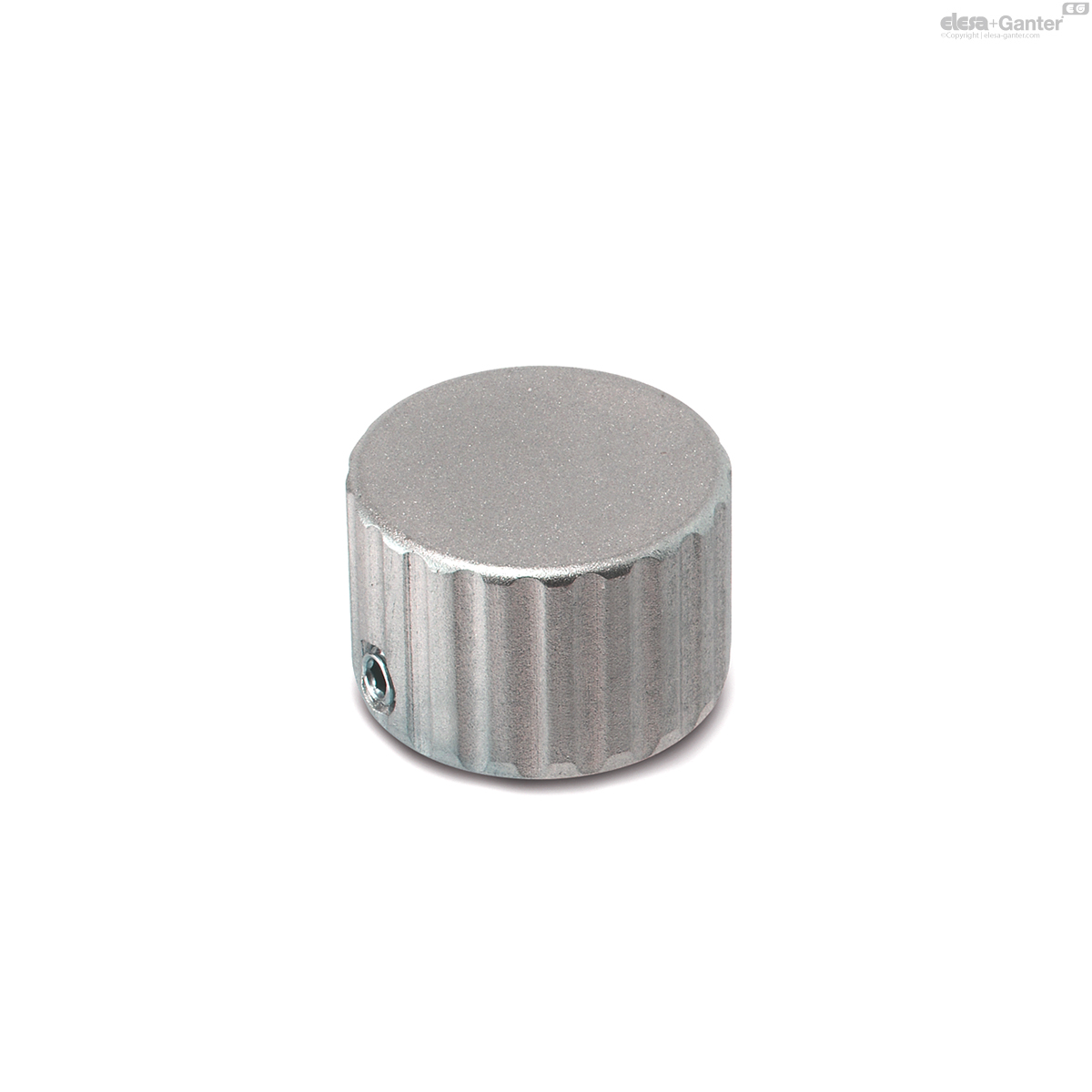

GN 436.1-B

neutral, ohne Markierungspfeil oder Skala

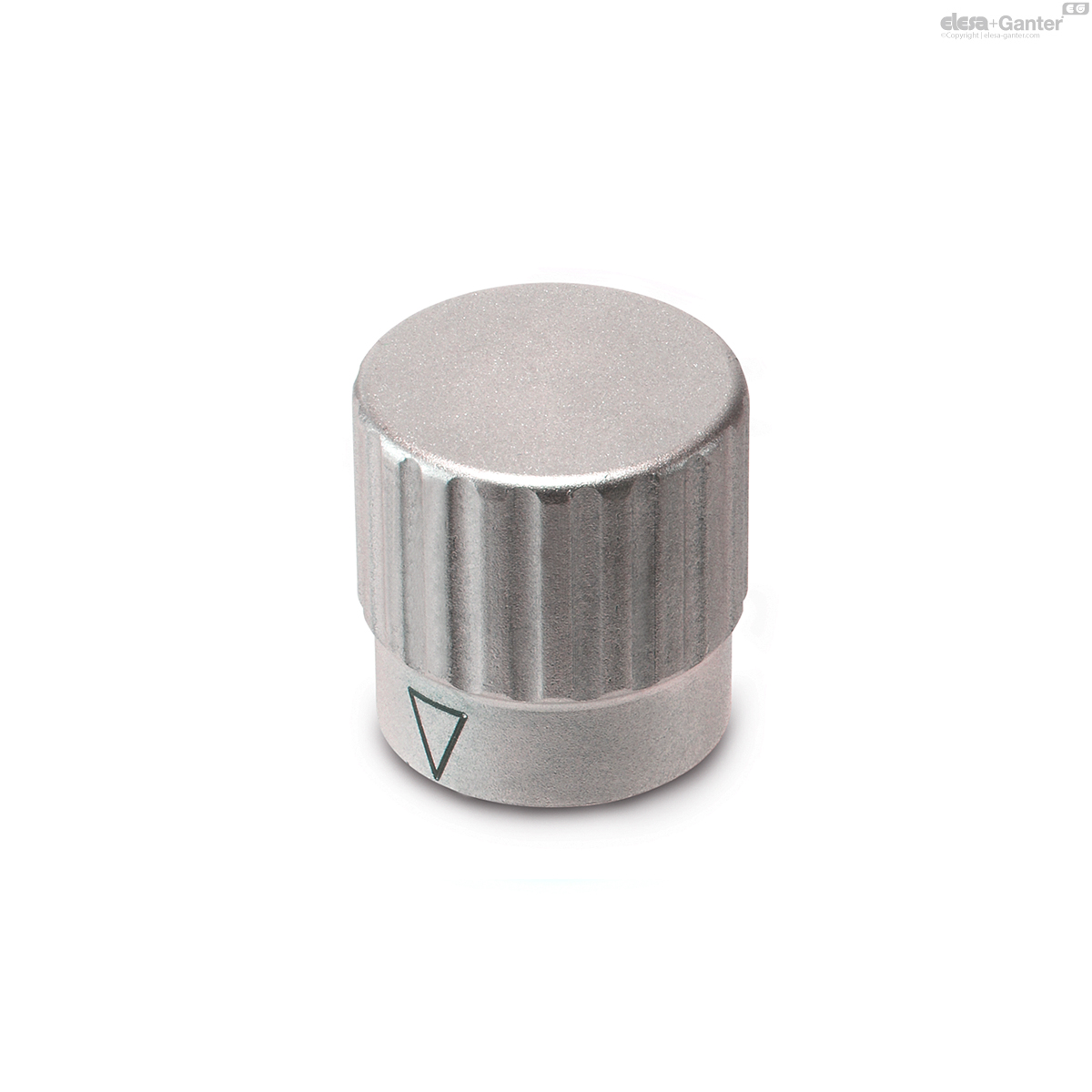

GN 436.1-A

mit Markierungspfeil

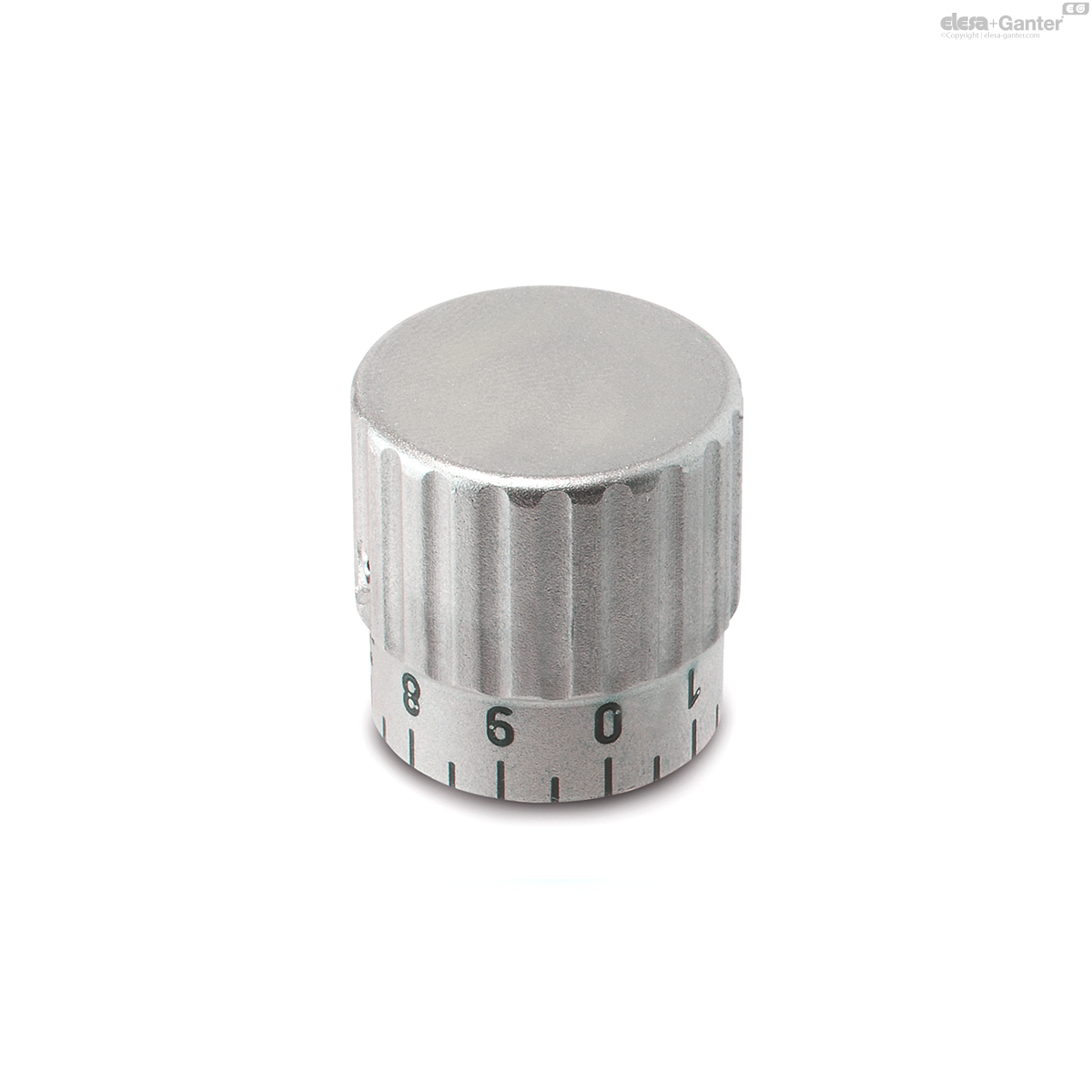

GN 436.1-S

mit Standard-Skala 0...9, 20 Teilstriche

GN 436.1-A

Zurücksetzen

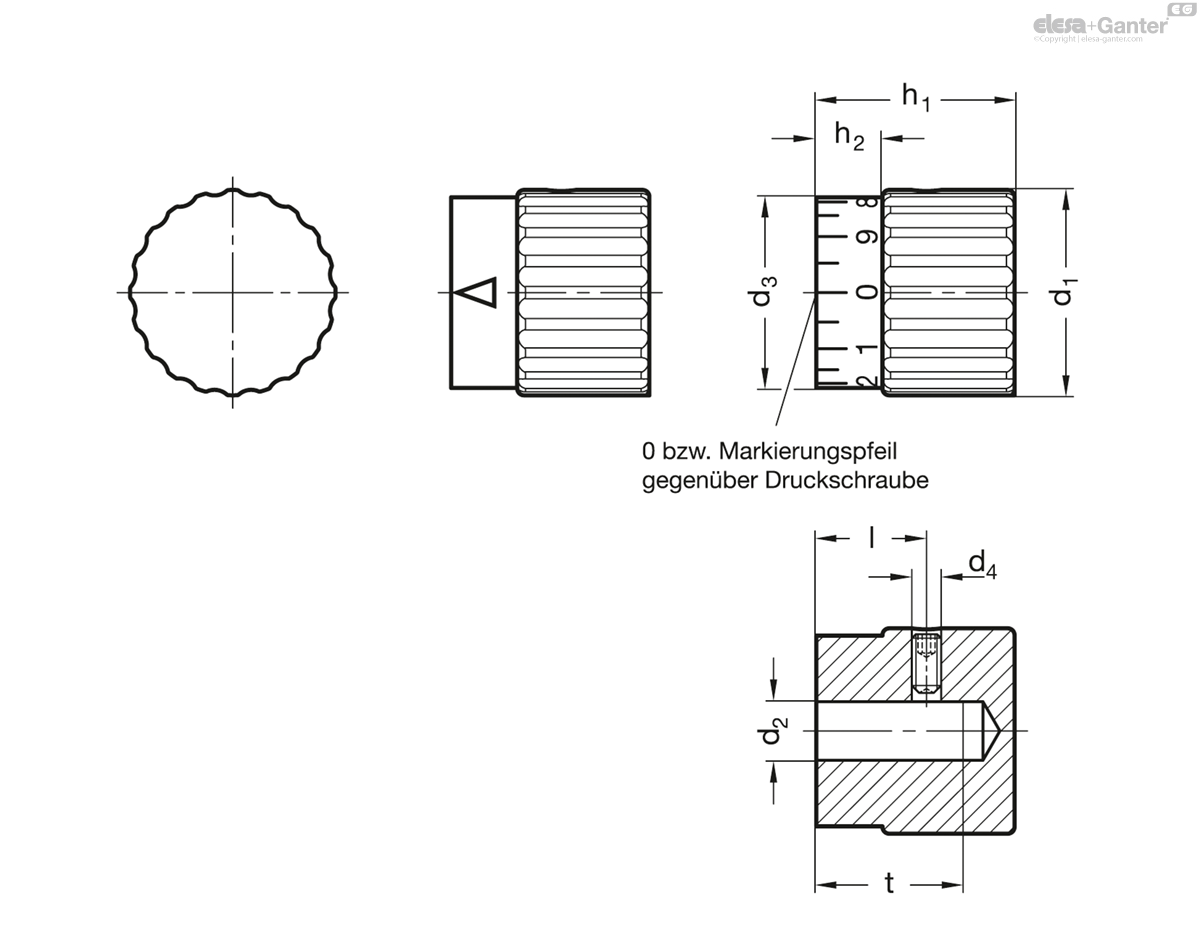

Katalog	d₁	d₂ H8 Bore	d₃	d₄	h₁	h₂	Length l	t min.

GN 436.1-24-B5-A-MT	24	B 5	22	M 4	24	8	12	18	80
GN 436.1-24-B6-A-MT	24	B 6	22	M 4	24	8	12	18	80
GN 436.1-28-B6-A-MT	28	B 6	26	M 4	27	9	13	20	116
GN 436.1-28-B8-A-MT	28	B 8	26	M 4	27	9	13	20	120

Form

A: mit Markierungspfeil
B: neutral, ohne Markierungspfeil oder Skala
S: mit Standard-Skala 0...9,20 Teilstriche

Knopf

Edelstahl 1.4301

matt gestrahlt MT

Markierungspfeil bei Form A

lasergraviert

Skala bei Form S

lasergraviert

Gewindestift DIN 916

Edelstahl

mit Innensechskant und Ringschneide

Skala bzw. Markierungspfeil der Drehknöpfe GN 436.1 sind abriebfest und gut lesbar.

Neben der Standard-Skala (Form S) können diese Drehknöpfe mit jeder beliebigen Skalierung geliefert werden.

Bezüglich Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer möglichen Skalierung verwenden Sie das übersichtlich dargestellte 'Skalierungen richtig bestellen' .
