Technical datasheet
GN 435.3Bügelgriffe
Bügelgriffe
Edelstahl, hohe Ausführung, ohne Gewinde, zum Anschweißen
GN 435.3
|
Katalog
|

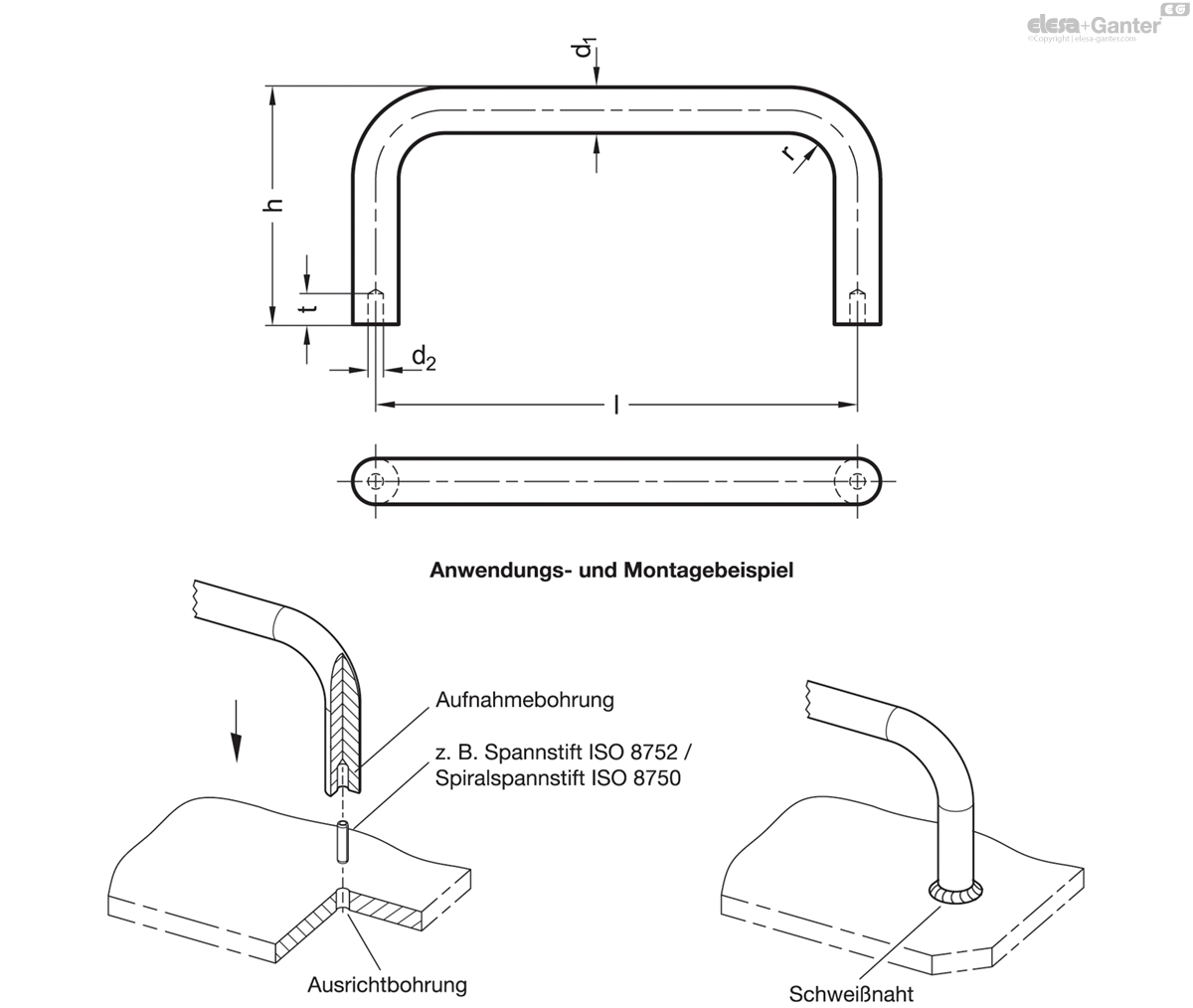

d1
|
Länge l ±0.5
|
h
|
d2 H12
|
r
|
t
|
|
|
|---|---|---|---|---|---|---|---|---|
|
12
|
125
|
75
|
4
|
14
|
6
|
218
| ||
|
12
|
125
|
110
|
4
|
14
|
6
|
281
| ||
|
12
|
160
|
75
|
4
|
14
|
6
|
250
| ||
|
12
|
160
|
110
|
4
|
14
|
6
|
312
| ||
|
12
|
200
|
75
|
4
|
14
|
6
|
285
| ||
|
12
|
200
|
110
|
4
|
14
|
6
|
348
| ||
|
16
|
160
|
85
|
4
|
18
|
6
|
462
| ||
|
16
|
160
|
125
|
4
|
18
|
6
|
589
| ||
|
16
|
200
|
85
|
4
|
18
|
6
|
525
| ||
|
16
|
200
|
125
|
4
|
18
|
6
|
653
| ||
|
16
|
300
|
85
|
4
|
18
|
6
|
684
| ||
|
16
|
300
|
125
|
4
|
18
|
6
|
811
|
Edelstahl 1.4301 (A2-50) NI
Edelstahl 1.4301 (A2-50) NI
matt, gestrahlt

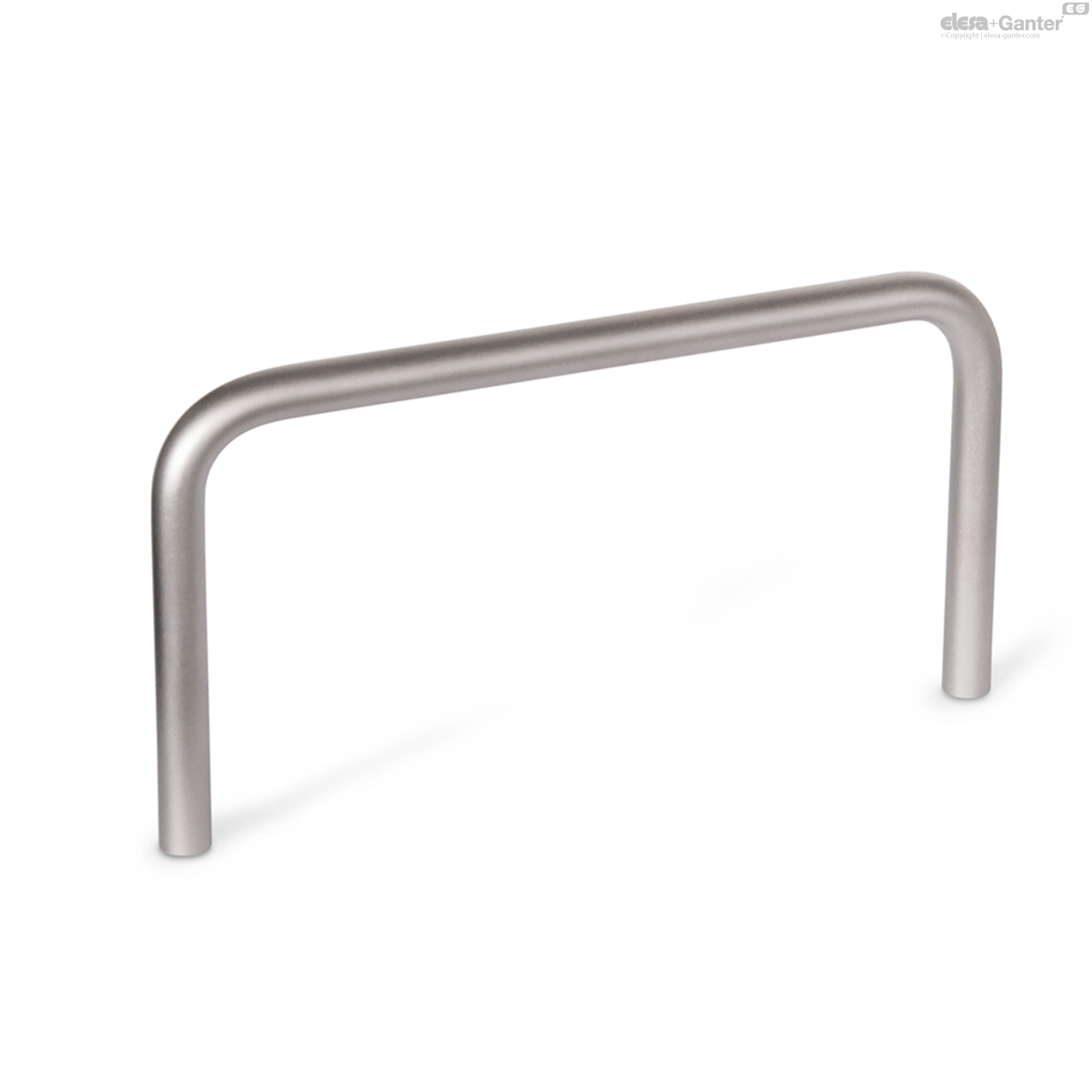

Bügelgriffe GN 435.3 in hoher Ausführung werden aus gebogenem Rundprofil hergestellt und werden durch Schweißen befestigt. Sie sind für Anwendungen ausgelegt, bei denen eine größere Eingriffshöhe benötigt wird. Beispielsweise wird dadurch das Greifen oder Halten mit Schutzhandschuhen ermöglicht. Einige der Abmessungen erfüllen zudem die Kran-Zugangsnorm DIN EN 13856.
Neben der Verwendung als Griff ist auch der Einsatz als Schlauchführung, Haltebügel oder Ähnliches möglich.
Die Bohrungen d2 dienen bei Bedarf zur Aufnahme von Spann- oder Positionierstiften, die den Bügelgriff über die Ausrichtbohrungen im Gegenstück zum Anschweißen auf einfache Art positionieren und befestigen.
- weitere Abmessungen
- andere Materialien
