Technical datasheet

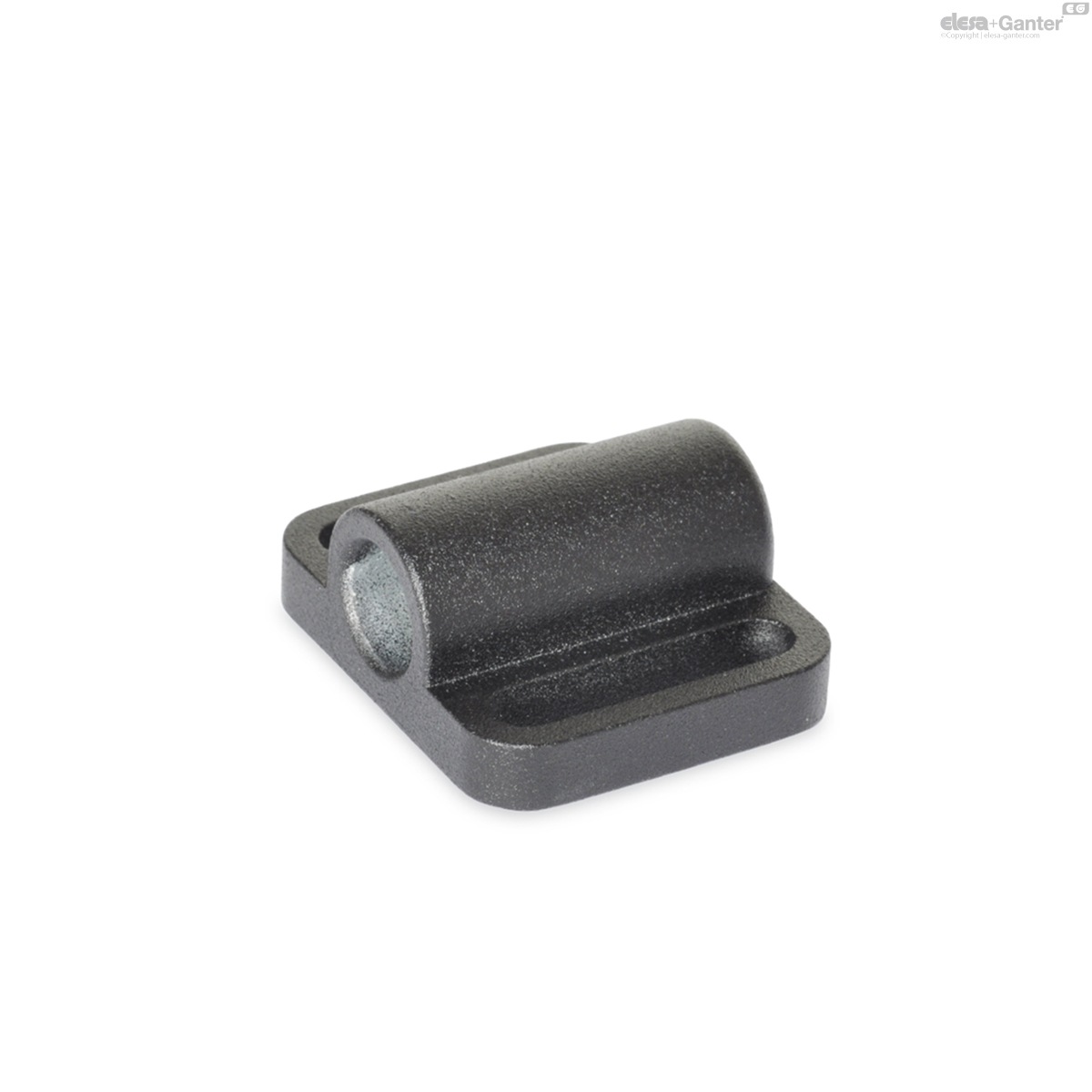

GN 416.1Raststücke
Raststücke

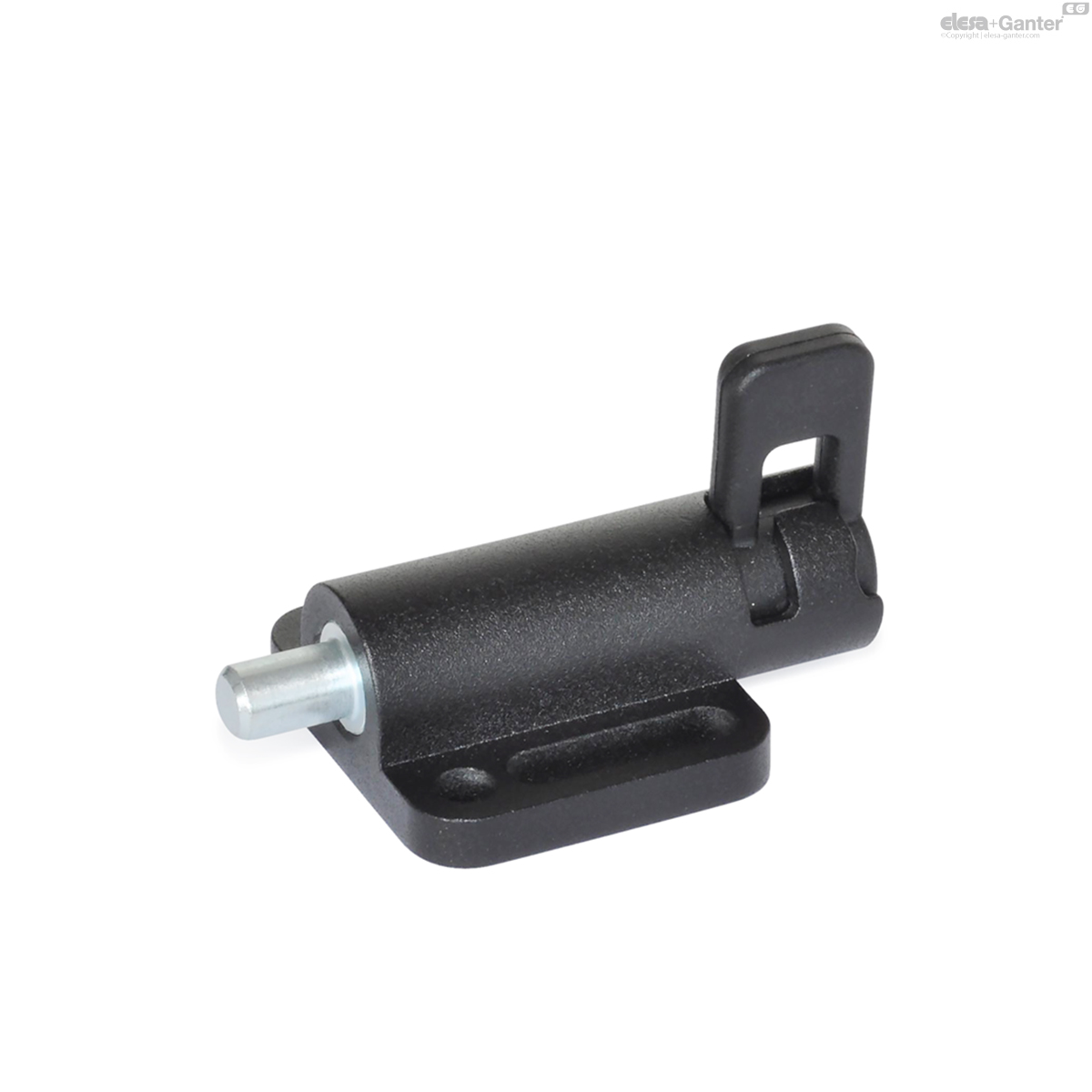

für Federriegel GN 416
GN 416.1
|
Katalog
|

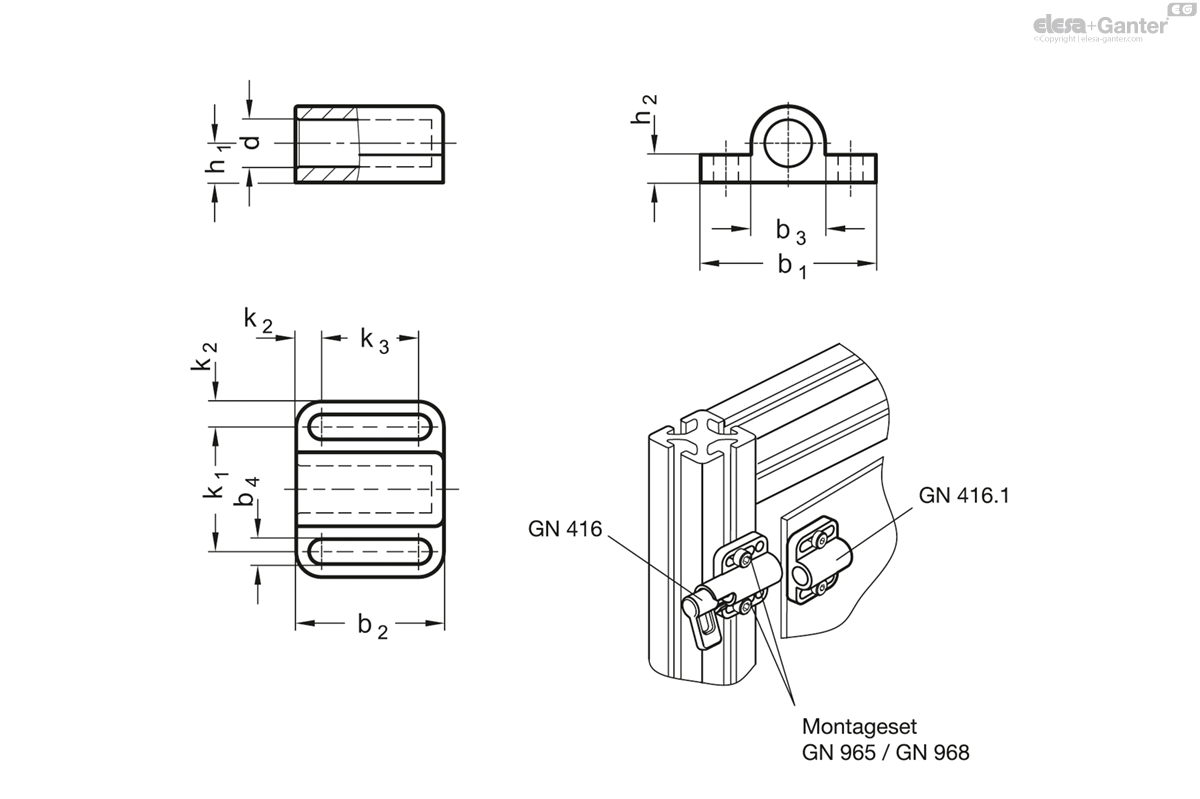

d Nominal dimension
|
d Actual dimension +0.15/-0.05
|
b1
|
b2
|
b3
|
b4
|
h1
|
h2
|
k1
|
k2
|
k3
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
6
|
6.2
|
38
|
32
|
16
|
5.4
|
8.5
|
6
|
27
|
5.5
|
17
|
51
| ||
|
8
|
8.2
|
38
|
32
|
16
|
5.4
|
8.5
|
6
|
27
|
5.5
|
17
|
47
| ||
|
8
|
8.2
|
46
|
40
|
20
|
6.4
|
11
|
6
|
33
|
5.5
|
25
|
90
| ||
|
10
|
10.2
|
38
|
32
|
16
|
5.4
|
8.5
|
6
|
27
|
5.5
|
17
|
20
| ||
|
10
|
10.2
|
46
|
40
|
20
|
6.4
|
11
|
6
|
27
|
5.5
|
17
|
87
| ||
|
12
|
12.2
|
46
|
40
|
20
|
6.4
|
11
|
6
|
33
|
6.5
|
25
|
79
|
Zink-Druckguss
kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt
Raststücke GN 416.1 sind abgestimmt auf die Federriegel GN 416 und werden zur Positionierung des Raststiftes verwendet..
