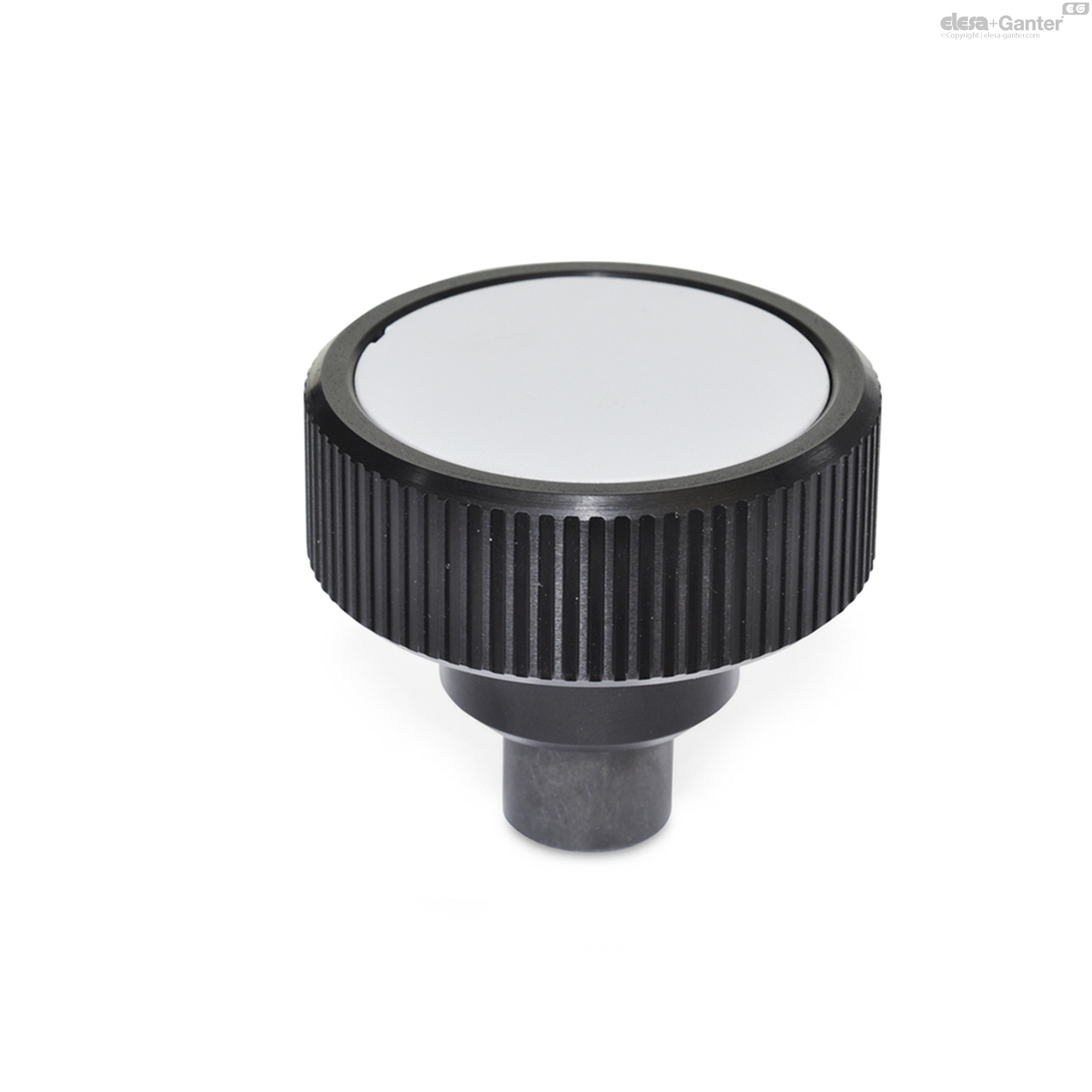

GN 3663Drehmoment-Rändelgriffe / Drehmoment-Rändelgriffschrauben

Gewindebohrung

  • Icons/__logo__RoHS__.png
Gewindebohrung
Gewindebohrung

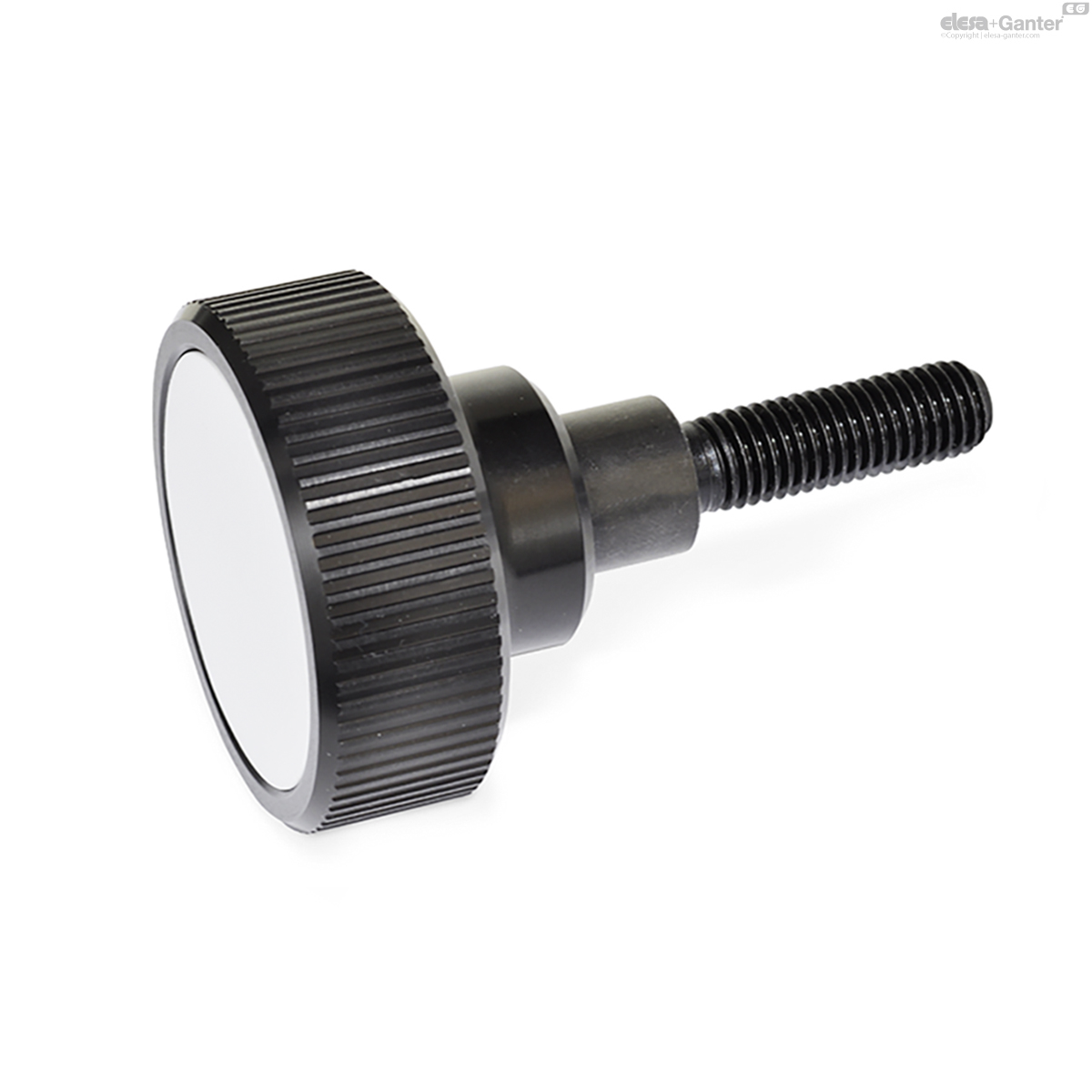

Gewindestift
GN-3663
Gewindestift
Gewindebohrung
GN 3663
Gewindebohrung

GN 3663

Zurücksetzen
Katalog

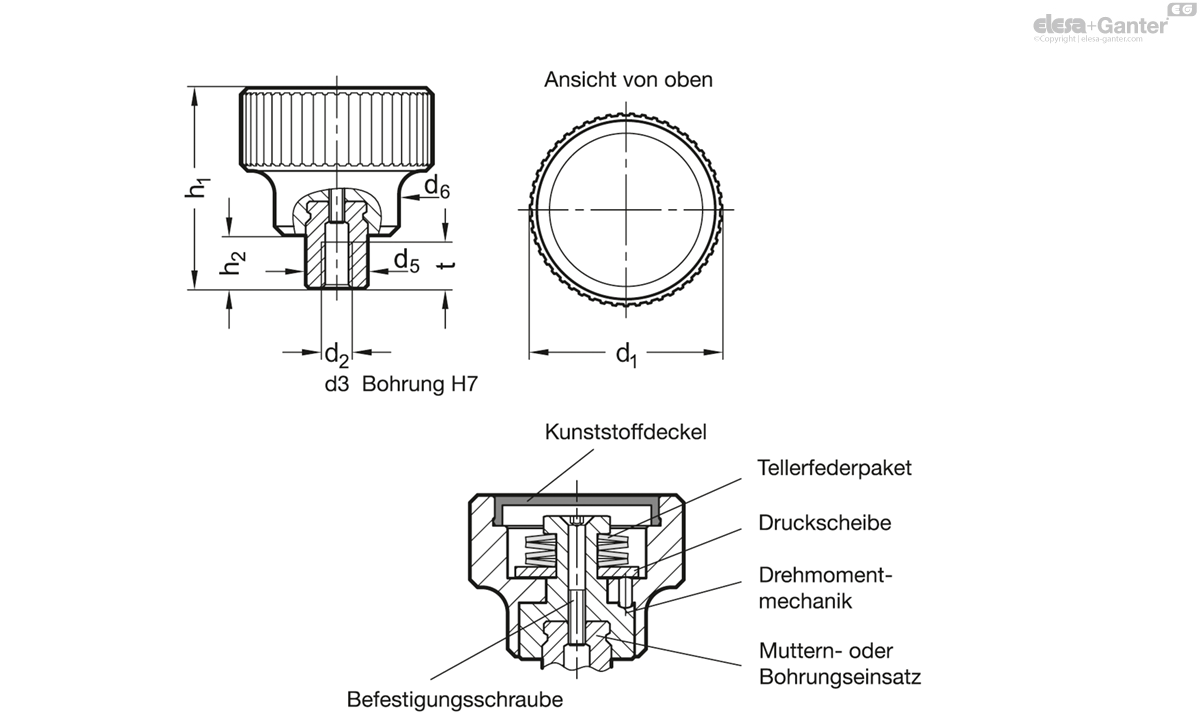

d1
d2
Thread
d3 H7
Bore
d5
d6
h1
h2
t min.
Torque %
in Nm
GN 3663-27-M3-0,7
27
M 3
-
10
19
34
8.5
7
0.7
40
GN 3663-27-B5-0,7
27
-
B 5
10
19
34
8.5
7
0.7
40
GN 3663-27-M3-1
27
M 3
-
10
19
34
8.5
7
1
40
GN 3663-27-B5-1
27
-
B 5
10
19
34
8.5
7
1
40
GN 3663-27-M3-1,5
27
M 3
-
10
19
34
8.5
7
1.5
40
GN 3663-27-B5-1,5
27
-
B 5
10
19
34
8.5
7
1.5
40
GN 3663-27-B6-0,7
27
-
B 6
10
19
34
8.5
9
0.7
39
GN 3663-27-M4-0,7
27
M 4
-
10
19
34
8.5
9
0.7
41
GN 3663-27-M5-0,7
27
M 5
-
10
19
34
8.5
9
0.7
40
GN 3663-27-M6-0,7
27
M 6
-
10
19
34
8.5
9
0.7
39
GN 3663-27-B6-1
27
-
B 6
10
19
34
8.5
9
1
39
GN 3663-27-M4-1
27
M 4
-
10
19
34
8.5
9
1
41
GN 3663-27-M5-1
27
M 5
-
10
19
34
8.5
9
1
40
GN 3663-27-M6-1
27
M 6
-
10
19
34
8.5
9
1
39
GN 3663-27-B6-1,5
27
-
B 6
10
19
34
8.5
9
1.5
39
GN 3663-27-M4-1,5
27
M 4
-
10
19
34
8.5
9
1.5
41
GN 3663-27-M5-1,5
27
M 5
-
10
19
34
8.5
9
1.5
40
GN 3663-27-M6-1,5
27
M 6
-
10
19
34
8.5
9
1.5
39
GN 3663-34-M3-1
34
M 3
-
10
21
36.5
8.5
7
1
61
GN 3663-34-B5-1
34
-
B 5
10
21
36.5
8.5
7
1
61
GN 3663-34-M3-1,5
34
M 3
-
10
21
36.5
8.5
7
1.5
61
GN 3663-34-B5-1,5
34
-
B 5
10
21
36.5
8.5
7
1.5
61
GN 3663-34-M3-2,2
34
M 3
-
10
21
36.5
8.5
7
2.2
61
GN 3663-34-B5-2,2
34
-
B 5
10
21
36.5
8.5
7
2.2
61
GN 3663-34-B6-1
34
-
B 6
10
21
36.5
8.5
9
1
60
GN 3663-34-M4-1
34
M 4
-
10
21
36.5
8.5
9
1
62
GN 3663-34-M5-1
34
M 5
-
10
21
36.5
8.5
9
1
61
GN 3663-34-M6-1
34
M 6
-
10
21
36.5
8.5
9
1
60
GN 3663-34-B6-1,5
34
-
B 6
10
21
36.5
8.5
9
1.5
60
GN 3663-34-M4-1,5
34
M 4
-
10
21
36.5
8.5
9
1.5
62
GN 3663-34-M5-1,5
34
M 5
-
10
21
36.5
8.5
9
1.5
61
GN 3663-34-M6-1,5
34
M 6
-
10
21
36.5
8.5
9
1.5
60
GN 3663-34-B6-2,2
34
-
B 6
10
21
36.5
8.5
9
2.2
60
GN 3663-34-M4-2,2
34
M 4
-
10
21
36.5
8.5
9
2.2
62
GN 3663-34-M5-2,2
34
M 5
-
10
21
36.5
8.5
9
2.2
61
GN 3663-34-M6-2,2
34
M 6
-
10
21
36.5
8.5
9
2.2
60
GN 3663-42-M6-2
42
M 6
-
13.5
27
43
11
11
2
110
GN 3663-42-B6-2
42
-
B 6
13.5
27
43
11
11
2
110
GN 3663-42-M6-2,5
42
M 6
-
13.5
27
43
11
11
2.5
110
GN 3663-42-B6-2,5
42
-
B 6
13.5
27
43
11
11
2.5
110
GN 3663-42-M6-3,2
42
M 6
-
13.5
27
43
11
11
3.2
110
GN 3663-42-B6-3,2
42
-
B 6
13.5
27
43
11
11
3.2
110
GN 3663-42-M8-2
42
M 8
-
13.5
27
43
11
11
2
108
GN 3663-42-B8-2
42
-
B 8
13.5
27
43
11
11
2
105
GN 3663-42-M8-2,5
42
M 8
-
13.5
27
43
11
11
2.5
108
GN 3663-42-B8-2,5
42
-
B 8
13.5
27
43
11
11
2.5
105
GN 3663-42-M8-3,2
42
M 8
-
13.5
27
43
11
11
3.2
108
GN 3663-42-B8-3,2
42
-
B 8
13.5
27
43
11
11
3.2
105
GN 3663-52-M10-2,5
52
M 10
-
19
32
54
15.5
17
2.5
209
GN 3663-52-B10-2,5
52
-
B 10
19
32
54
15.5
17
2.5
210
GN 3663-52-M10-3
52
M 10
-
19
32
54
15.5
17
3
209
GN 3663-52-B10-3
52
-
B 10
19
32
54
15.5
17
3
210
GN 3663-52-M10-4
52
M 10
-
19
32
54
15.5
17
4
209
GN 3663-52-B10-4
52
-
B 10
19
32
54
15.5
17
4
210
GN 3663-52-M12-2,5
52
M 12
-
19
32
54
15.5
17
2.5
204
GN 3663-52-B12-2,5
52
-
B 12
19
32
54
15.5
17
2.5
204
GN 3663-52-M12-3
52
M 12
-
19
32
54
15.5
17
3
204
GN 3663-52-B12-3
52
-
B 12
19
32
54
15.5
17
3
204
GN 3663-52-M12-4
52
M 12
-
19
32
54
15.5
17
4
204
GN 3663-52-B12-4
52
-
B 12
19
32
54
15.5
17
4
204
GN 3663-62-M10-3
62
M 10
-
19
33
54
15.5
17
3
240
GN 3663-62-B10-3
62
-
B 10
19
33
54
15.5
17
3
241
GN 3663-62-M10-4
62
M 10
-
19
33
54
15.5
17
4
240
GN 3663-62-B10-4
62
-
B 10
19
33
54
15.5
17
4
241
GN 3663-62-M10-5,5
62
M 10
-
19
33
54
15.5
17
5.5
240
GN 3663-62-B10-5,5
62
-
B 10
19
33
54
15.5
17
5.5
241
GN 3663-62-M12-3
62
M 12
-
19
33
54
15.5
17
3
235
GN 3663-62-B12-3
62
-
B 12
19
33
54
15.5
17
3
235
GN 3663-62-M12-4
62
M 12
-
19
33
54
15.5
17
4
235
GN 3663-62-B12-4
62
-
B 12
19
33
54
15.5
17
4
235
GN 3663-62-M12-5,5
62
M 12
-
19
33
54
15.5
17
5.5
235
GN 3663-62-B12-5,5
62
-
B 12
19
33
54
15.5
17
5.5
235

Griff

Aluminium

schwarz eloxiert

Drehmomentmechanik

Stahl, gehärtet

Sonstige Teile

Stahl, brüniert

Abdeckkappe

Kunststoff, hellgrau

Drehmoment-Rändelgriffe / Drehmoment-Rändelgriffschrauben GN 3663 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll.

Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des angegebenen Drehmoments eine „Überrastung“ aus. Beim Linksdrehen sperrt die Mechanik so, dass keine Drehmomentbegrenzung erfolgt. Dadurch ist sichergestellt, dass z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Ein zum Lösen nötiges Drehmoment wird dagegen immer zuverlässig übertragen.

  • Andere Abmessungen der Bohrungs- Gewindeeinsätze oder Schraubeinsätze analog GN 300
  • Andere Schraubeinsätze mit Sonderzapfen analog GN 306
  • Andere Drehmomentwerte
  • Drehmomentbegrenzung links- oder links- und rechtsdrehend
