Technical datasheet

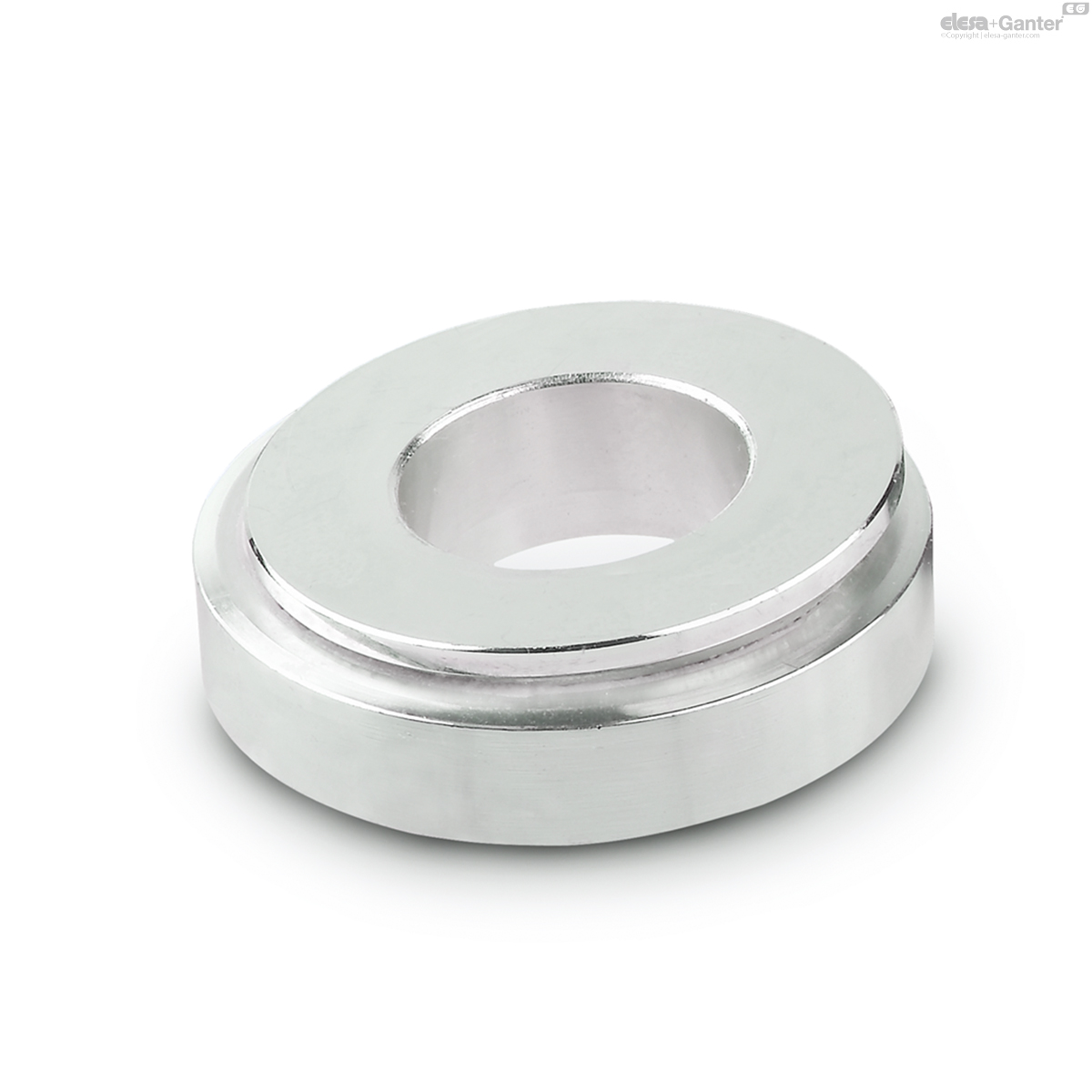

GN 350.3-NIKugelausgleich-Scheiben
Edelstahl
Stahl / Edelstahl
|
Katalog
|

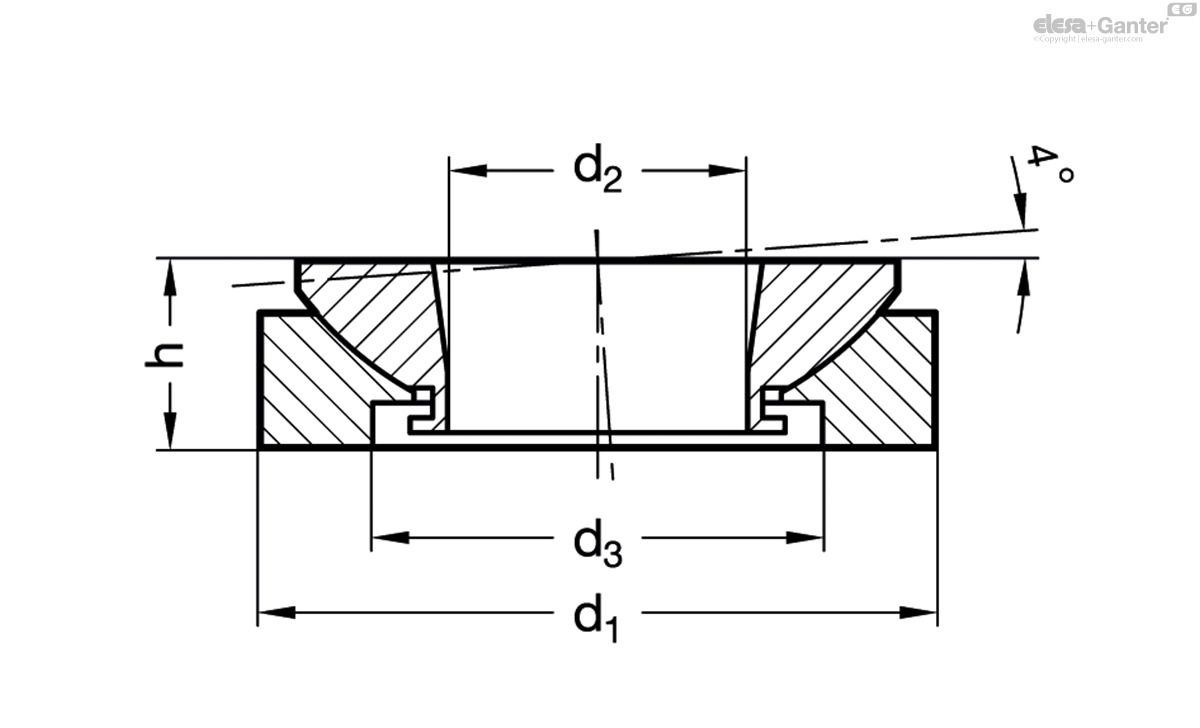

d1
|
d2
|
d3
|
h ±0.5
|
for thread
up to max. |
Static load
in kN |
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 350.3-25-NI
|
25
|
8.5
|
15
|
8
|
M 8
|
27.1
|
20
|
|
GN 350.3-32-NI
|
32
|
13
|
20
|
10
|
M 10
|
43.4
|
44
|
|
GN 350.3-45-NI
|
45
|
20
|
30
|
12.5
|
M 16
|
84
|
105
|
|
GN 350.3-58-NI
|
58
|
29
|
38
|
16
|
M 24
|
148
|
215
|
|
GN 350.3-70-NI
|
70
|
36
|
48
|
20
|
M 30
|
225
|
372
|
|
GN 350.3-80-NI
|
80
|
44
|
61
|
20
|
M 36
|
323
|
427
|
|
GN 350.3-105-NI
|
105
|
58
|
78
|
25
|
M 48
|
546
|
940
|
Stahl 1.7225 (42 CrMo 4 V) ST
verzinkt, blau passiviert
Edelstahl 1.4305 (X 10 CrNiS 18-9) (X 10 CrNiS 18-9) NI
Kugelausgleich-Scheiben GN 350.3 sind in den Abmessungen auf Höhenausgleich-ElementeGN 350, GN 350.1, GN 350.2und GN 350.5.
Die beiden Scheiben sind miteinander „unverlierbar“ verbunden.
Die Belastbarkeit dieser Kugelausgleich-Scheiben ist vergleichsweise hoch. Dies nicht nur aufgrund der verwendeten Werkstoffe, sondern weil auch die „Pfanne“ kugelförmig (konkav) ausgebildet ist.
Im Übrigen empfiehlt sich bei Schraubverbindugen die Verwendung von hochfesten Unterlegscheiben zur Überbrückung von d2.
