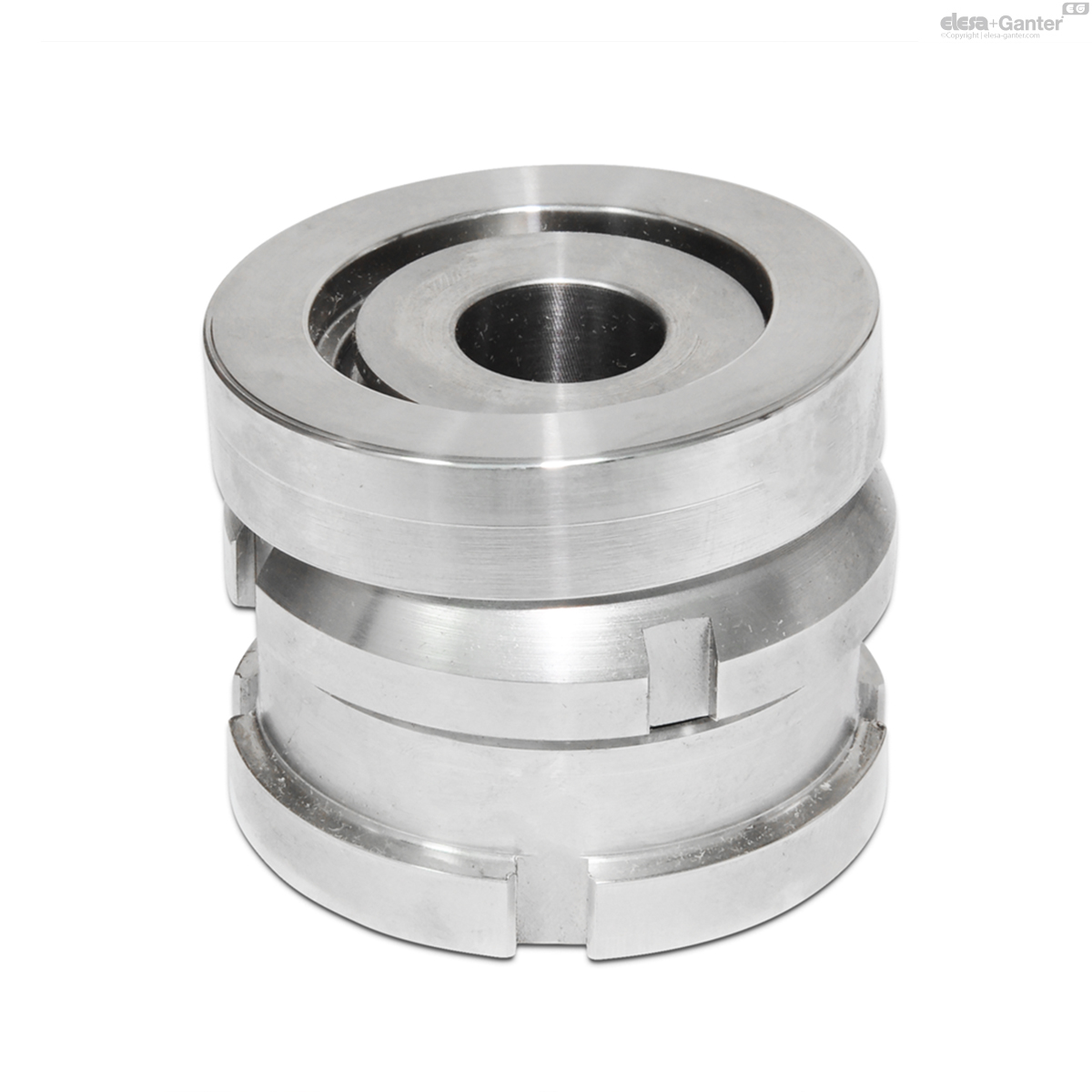

GN 350.2-NIAusgleich-Elemente

Edelstahl

Stahl / Edelstahl, mit Kugelscheibe, ohne Kontermutter

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Edelstahl
Edelstahl
Edelstahl
GN 350.2-NI
Edelstahl
Stahl
GN 350.2-ST
Stahl

GN 350.2-NI

Katalog

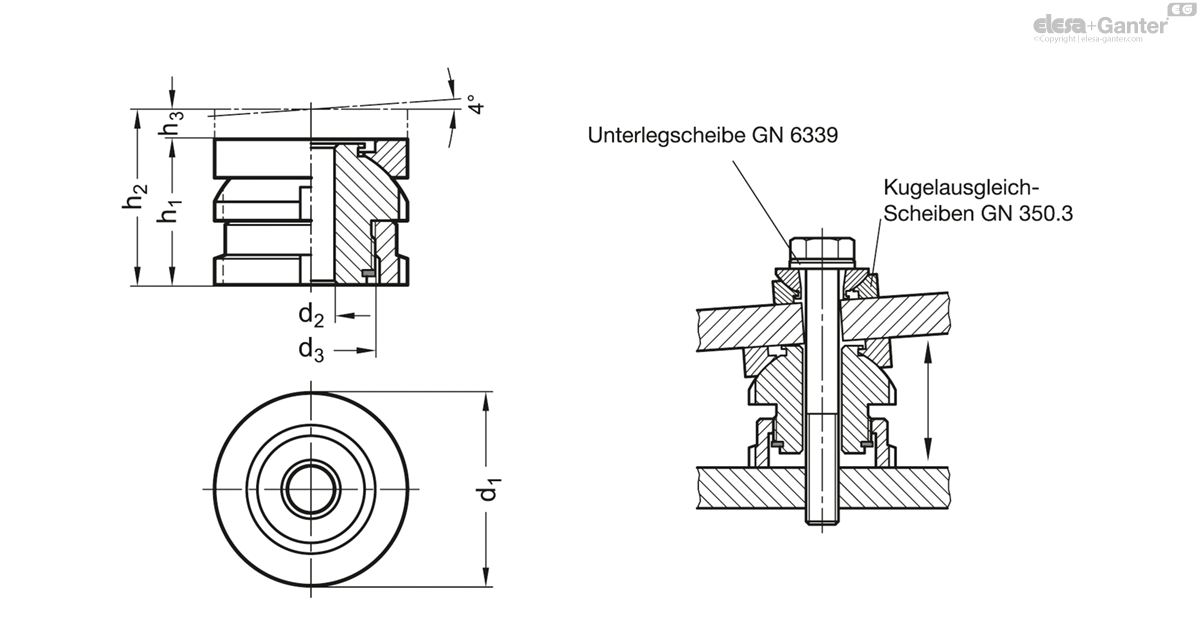

d1
d2
h1
d3
h2
h3 Verstellbereich
Für Schraube
Statische Belastung F
in kN F1
Statische Belastung F
in kN F2
Artikelnr. Hakenschlüssel
25
6.6
22
M 15 x 1
26
4
M 6
27.1*
20.26**
DIN 1810-A25-28
60
25
6.6
35
M 15 x 1
50
15
M 6
27.1*
20.26**
DIN 1810-A25-28
100
32
6.6
26
M 20 x 1
31
5
M 6
43.4
DIN 1810-A30-32
DIN 1810-A30-32
132
32
6.6
43
M 20 x 1
63
20
M 6
43.4
DIN 1810-A30-32
DIN 1810-A30-32
216
32
9
26
M 20 x 1
31
5
M 8
43.4
DIN 1810-A30-32
DIN 1810-A30-32
126
32
9
43
M 20 x 1
63
20
M 8
43.4
DIN 1810-A30-32
DIN 1810-A30-32
200
32
11
26
M 20 x 1
31
5
M 10
43.4
DIN 1810-A30-32
DIN 1810-A30-32
120
32
11
43
M 20 x 1
63
20
M 10
43.4
DIN 1810-A30-32
DIN 1810-A30-32
179
45
11
34
M 30 x 1.5
41
7
M 10
84
DIN 1810-A45-50
DIN 1810-A45-50
355
45
11
54
M 30 x 1.5
79
25
M 10
84
DIN 1810-A45-50
DIN 1810-A45-50
553
45
13.5
34
M 30 x 1.5
41
7
M 12
84
DIN 1810-A45-50
DIN 1810-A45-50
307
45
13.5
54
M 30 x 1.5
79
25
M 12
84
DIN 1810-A45-50
DIN 1810-A45-50
547
45
17.5
34
M 30 x 1.5
41
7
M 16
84
DIN 1810-A45-50
DIN 1810-A45-50
280
45
17.5
54
M 30 x 1.5
79
25
M 16
84
DIN 1810-A45-50
DIN 1810-A45-50
513
58
17.5
44
M 40 x 1.5
53
9
M 16
148
DIN 1810-A58-62
DIN 1810-A58-62
665
58
17.5
70
M 40 x 1.5
102
32
M 16
148
DIN 1810-A58-62
DIN 1810-A58-62
904
58
22
44
M 40 x 1.5
53
9
M 20
148
DIN 1810-A58-62
DIN 1810-A58-62
610
58
22
70
M 40 x 1.5
102
32
M 20
148
DIN 1810-A58-62
DIN 1810-A58-62
1030
58
26
44
M 40 x 1.5
53
9
M 24
148
DIN 1810-A58-62
DIN 1810-A58-62
560
58
26
70
M 40 x 1.5
102
32
M 24
148
DIN 1810-A58-62
DIN 1810-A58-62
975
70
22
50
M 50 x 1.5
60
10
M 20
225
DIN 1810-A68-75
DIN 1810-A68-75
1300
70
22
83
M 50 x 1.5
123
40
M 20
225
DIN 1810-A68-75
DIN 1810-A68-75
1800
70
26
50
M 50 x 1.5
60
10
M 24
225
DIN 1810-A68-75
DIN 1810-A68-75
940
70
26
83
M 50 x 1.5
123
40
M 24
225
DIN 1810-A68-75
DIN 1810-A68-75
1823
70
33
50
M 50 x 1.5
60
10
M 30
225
DIN 1810-A68-75
DIN 1810-A68-75
815
70
33
83
M 50 x 1.5
123
40
M 30
225
DIN 1810-A68-75
DIN 1810-A68-75
1618
80
26
56
M 60 x 2
68
12
M 24
323
DIN 1810-A80-90
DIN 1810-A80-90
1600
80
26
94
M 60 x 2
144
50
M 24
323
DIN 1810-A80-90
DIN 1810-A80-90
2888
80
33
56
M 60 x 2
68
12
M 30
323
DIN 1810-A80-90
DIN 1810-A80-90
1580
80
33
94
M 60 x 2
144
50
M 30
323
DIN 1810-A80-90
DIN 1810-A80-90
2560
80
39
56
M 60 x 2
68
12
M 36
323
DIN 1810-A80-90
DIN 1810-A80-90
1440
80
39
94
M 60 x 2
144
50
M 36
323
DIN 1810-A80-90
DIN 1810-A80-90
2252
* max. Gesamtbelastbarkeit** max. Belastbarkeit nach Abzug der max. Vorspannkraft, bei ST für Schrauben 8.8 (μ = 0,125), bei NI für Schrauben 6.8 (μ = 0,14)

Stahl 1.7225 (42 CrMo 4 V) ST

verzinkt, blau passiviert

Edelstahl 1.4305 (X 10 CrNiS 18-9) (X 10 CrNiS 18-9) NI

Ausgleich-Elemente GN 350.2 werden zum Nivellieren, Justieren und Verbinden eingesetzt. Die Kugelscheibe ermöglicht eine exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ≈ 4°.

Die Elemente bestehen aus einem Schrauben-Oberteil und einemMuttern-Unterteil. Über ein Feingewinde besteht die Möglichkeit einer stufenlosen und präzisen Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.

  • DIN 1810 Hakenschlüssel (Artikelnummer siehe Tabelle)
