Technical datasheet
GN 291-SCRLineareinheiten
Stahl, verchromt
Stahl / Edelstahl, mit Rechts- oder Linksgewinde
GN 291-SCR
|
Katalog
|
d1
|
l1
|
Max. stroke every
|
Threaded
spindle |
d2
|
d3
|
l2 Total length
|
l3
|
l4
|
m1
|
m2
|
For parallel key DIN 6885
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 291-18-65-R1-SCR
|
18
|
65
|
350
|
TR10x3
|
6
|
M 3
|
l1+140
|
70
|
16
|
17
|
24
|
A2x2x12
|
|
GN 291-18-165-R1-SCR
|
18
|
165
|
350
|
TR10x3
|
6
|
M 3
|
l1+140
|
70
|
16
|
17
|
24
|
A2x2x12
|
|
GN 291-18-265-R1-SCR
|
18
|
265
|
350
|
TR10x3
|
6
|
M 3
|
l1+140
|
70
|
16
|
17
|
24
|
A2x2x12
|
|
GN 291-30-100-R1-SCR
|
30
|
100
|
1250
|
TR14x4
|
8
|
M 4
|
l1+205
|
102.5
|
16
|
23
|
38
|
A2x2x12
|
|
GN 291-30-150-R1-SCR
|
30
|
150
|
1250
|
TR14x4
|
8
|
M 4
|
l1+205
|
102.5
|
16
|
23
|
38
|
A2x2x12
|
|
GN 291-30-200-R1-SCR
|
30
|
200
|
1250
|
TR14x4
|
8
|
M 4
|
l1+205
|
102.5
|
16
|
23
|
38
|
A2x2x12
|
|
GN 291-30-300-R1-SCR
|
30
|
300
|
1250
|
TR14x4
|
8
|
M 4
|
l1+205
|
102.5
|
16
|
23
|
38
|
A2x2x12
|
|
GN 291-40-70-R1-SCR
|
40
|
70
|
1570
|
TR20x4
|
12
|
M 5
|
l1+235
|
117.5
|
17
|
42
|
54
|
A4x4x12
|
|
GN 291-40-170-R1-SCR
|
40
|
170
|
1570
|
TR20x4
|
12
|
M 5
|
l1+235
|
117.5
|
17
|
42
|
54
|
A4x4x12
|
|
GN 291-40-220-R1-SCR
|
40
|
220
|
1570
|
TR20x4
|
12
|
M 5
|
l1+235
|
117.5
|
17
|
42
|
54
|
A4x4x12
|
|
GN 291-40-270-R1-SCR
|
40
|
270
|
1570
|
TR20x4
|
12
|
M 5
|
l1+235
|
117.5
|
17
|
42
|
54
|
A4x4x12
|
|
GN 291-40-320-R1-SCR
|
40
|
320
|
1570
|
TR20x4
|
12
|
M 5
|
l1+235
|
117.5
|
17
|
42
|
54
|
A4x4x12
|
|
GN 291-50-65-R1-SCR
|
50
|
65
|
1565
|
TR20x4
|
12
|
M 6
|
l1+240
|
120
|
18
|
42
|
54
|
A4x4x12
|
|
GN 291-50-115-R1-SCR
|
50
|
115
|
1565
|
TR20x4
|
12
|
M 6
|
l1+240
|
120
|
18
|
42
|
54
|
A4x4x12
|
|
GN 291-50-215-R1-SCR
|
50
|
215
|
1565
|
TR20x4
|
12
|
M 6
|
l1+240
|
120
|
18
|
42
|
54
|
A4x4x12
|
|
GN 291-50-265-R1-SCR
|
50
|
265
|
1565
|
TR20x4
|
12
|
M 6
|
l1+240
|
120
|
18
|
42
|
54
|
A4x4x12
|
|
GN 291-50-315-R1-SCR
|
50
|
315
|
1565
|
TR20x4
|
12
|
M 6
|
l1+240
|
120
|
18
|
42
|
54
|
A4x4x12
|
|
GN 291-60-220-R1-SCR
|
60
|
220
|
1520
|
TR24x5
|
14
|
M 8
|
l1+285
|
142.5
|
19
|
58
|
70
|
A5x5x16
|
|
GN 291-60-720-R1-SCR
|
60
|
720
|
1520
|
TR24x5
|
14
|
M 8
|
l1+285
|
142.5
|
19
|
58
|
70
|
A5x5x16
|
** usually not available from stock
Form
- R1: Rechtsgewinde, Wellenzapfen einseitig
- R2*: Rechtsgewinde, Wellenzapfen beidseitig
- L1: Linksgewinde, Wellenzapfen einseitig
- L2*: Linksgewinde, Wellenzapfen beidseitig
* in der Regel nicht auf Lager
Führungsrohr
Ausführung in Stahl
Rohr DIN 2391
Stahl, verchromt SCR
Ausführung in Edelstahl*
Rohr DIN 2462
Edelstahl nichtrostend, 1.4301 NI
* in der Regel nicht auf Lager
Trapezgewindespindel
- Stahl bzw.
Edelstahl 1.4305
- kugelgelagert
Leitmutter
Rotguss
Endstopfen
Kunststoff
Neben den in der Tabelle angegebenen Standard-Hublängen der Lineareinheiten GN 291 kann innerhalb der maximalen Hublängen jeder Hub realisiert werden.
Innerhalb des Rohrklemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen.
Um die Verstellung bzw. Positionierung der Verfahrschlitten zu messen, können digitale oder analoge Stellungsanzeiger angebaut werden. Desweiteren kann das Führungsrohr mit einer Längsskala versehen werden.
- Verfahrschlitten, Rohr-Klemmverbinder und Zubehör sind getrennt zu bestellen.
- Rohr DIN 2462 in Edelstahl NI
| Ø Lineareinheiten | Fx in N | Fy in N | - | - | Fz in N | - | - | Mx in Nm | My in Nm | Mz in Nm |
| l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - | ||
| 18 | 400 | 80 | - | - | 65 | - | - | 1.5 | 4.5 | 4.5 |
| 30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6.5 | 15 | 15 |
| 40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
| 50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
| 60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Die Belastungsdaten beziehen sich auf Lineareinheiten GN 291, GN 292 GN 293 aus Stahl (SCR) oder Edelstahl (NI). Bei den angegebenen Kräften Fy und Fz tritt eine Durchbiegung des Führungsrohres von ca. 0,5 mm auf.
Artikelnummer
Über die kugelgelagerte Trapezgewindespindel der Lineareinheiten wird eine Leitmutter axial bewegt. Der Mitnehmer sorgtfür die Verdrehsicherung und die Verbindung zu den verschiedenen Verfahrschlitten. Die Lineareinheiten sind für die Handbedienung (Handrad) konzipiert.
Die Positioniergenauigkeit beträgt 0,2 mm / 300 mm Hub, das Umkehrspiel beträgt max. 0,1 mm.
Führungsrohre gibt es in der Ausführung Stahl verchromt (SCR) oder Edelstahl (NI) nichtrostend. Sie werden mit dem Toleranzbereich von Präzisionsstahlrohren DIN 2391 bzw. DIN 2462 gefertigt.
Innerhalb des Rohr-Klemmverbinder-Programmes stehen die verschiedensten Bauteile zur Verfügung, um die Lineareinheiten zu befestigen und zu Verfahrschlitten auszubauen.
Desweitere können digitale Stellungsanzeiger (DD52R / DD51) angebaut werden, um die Verstellung bzw. Positionierung zu messen.
Für Anwendungsfälle bei denen große Torsionsmomente Mx auftreten, sind Lineareinheiten aus Vierkant-Rohr oder Doppelrohr-Lineareinheiten vorzuziehen.
Auch für Vierkant-Rohre stehen aus dem Rohrklemmverbinder-Programm die verschiedensten Bauteile zur Verfügung.Dabei werden die Verstellschlitten aus zweiteiligen Elementen gebildet, wodurch an die Präzision der Vierkant-Rohre keine besonderen Anforderungen gestellt werden.
für Standardhublängen l1 der Lineareinheite GN 291
| Ø Lineareinheiten | l1 | l2 | l3 | z |
| Hubweg | ||||
| (Standardlängen) | Skalenlänge bzw. höchste Ziffer | |||
| 18 | 65 | 82.5 | 147.5 | 90 |
| 18 | 165 | 82.5 | 247.5 | 190 |
| 18 | 265 | 82.5 | 347.5 | 290 |
| 30 | 100 | 122.5 | 222.5 | 120 |
| 30 | 150 | 122.5 | 272.5 | 120 |
| 30 | 200 | 122.5 | 322.5 | 220 |
| 30 | 300 | 122.5 | 422.5 | 320 |
| 40 | 70 | 142.5 | 217.5 | 90 |
| 40 | 170 | 142.5 | 317.5 | 190 |
| 40 | 220 | 142.5 | 367.5 | 240 |
| 40 | 270 | 142.5 | 417.5 | 290 |
| 40 | 320 | 142.5 | 467.5 | 340 |
| 50 | 65 | 147.5 | 217.5 | 90 |
| 50 | 115 | 147.5 | 267.5 | 190 |
| 50 | 215 | 147.5 | 367.5 | 240 |
| 50 | 265 | 147.5 | 417.5 | 290 |
| 50 | 315 | 147.5 | 467.5 | 340 |
| 60 | 220 | 182.5 | 402.5 | 240 |
| 60 | 720 | 182.5 | 902.5 | 740 |
Ausführung

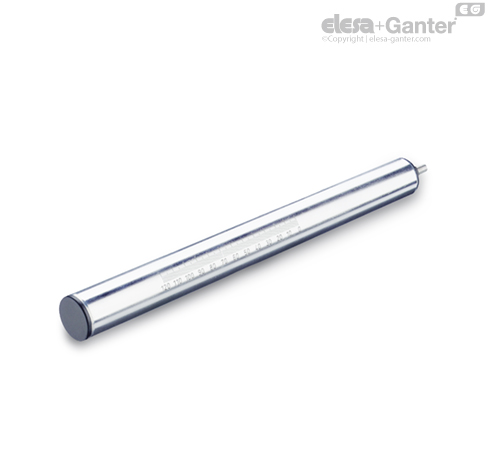

Skala eingraviert in Laserpräzision
Information
Die Längsskalen GN 299 der Form A und B werden in der Regel in Verbindung mit den Lineareinheiten GN 291 und Vierkant-Lineareinheiten GN 291.1, die der Formen C und D bei den Lineareinheiten GN 292 und Lineareinheiten GN 293 verwendet.
Längsskalen können und zusammen mit den Lineareinheiten bestellt werden.
