Technical datasheet

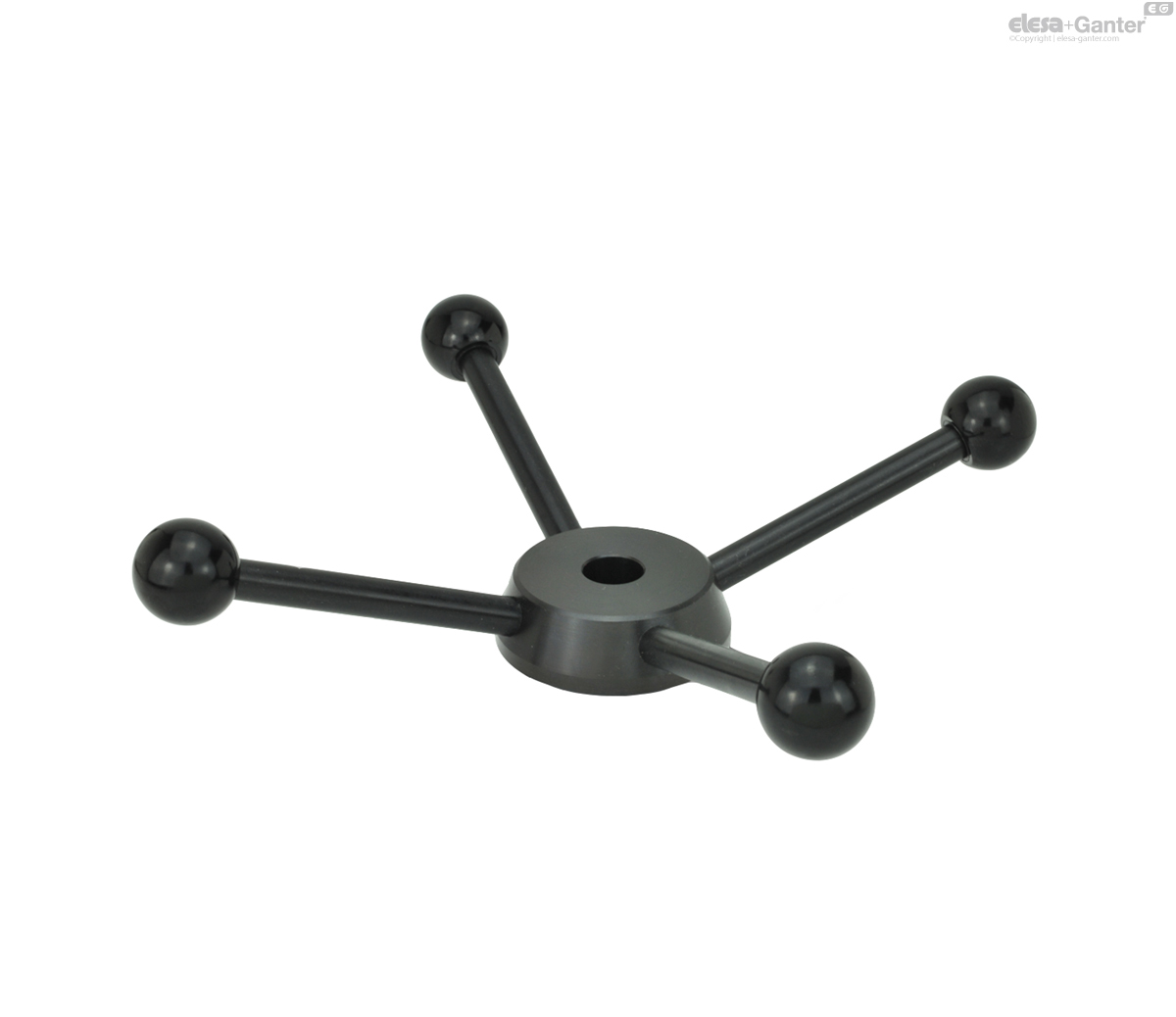

GN 213-BSchaltkreuze
ohne Nabennut
Stahl
GN 213-B
|
Katalog
|

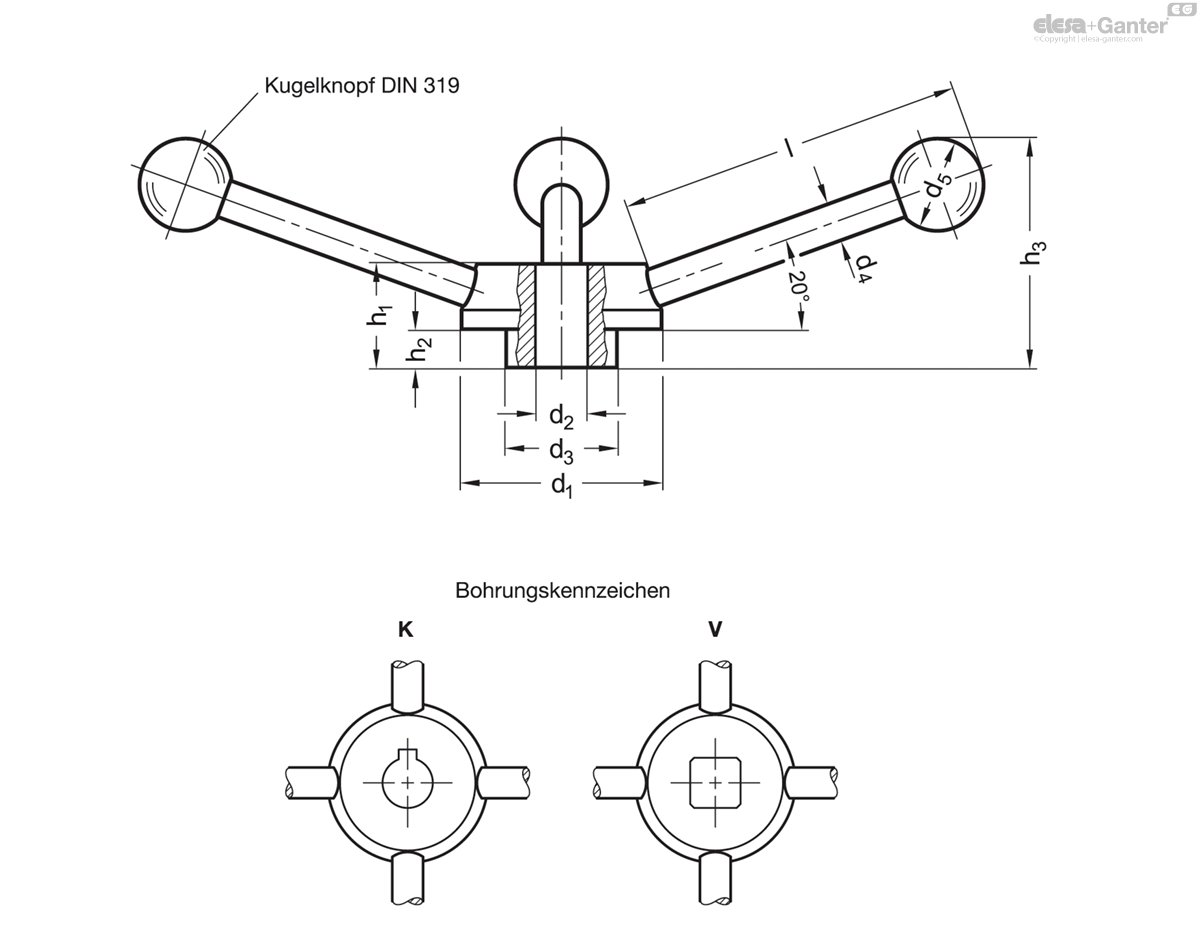

d1
|
d2 Bohrung H7
|
d3
|
d4
|
d5
|
h1
|
h2
|
h3 ≈
|
l ≈
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
50
|
B 12
|
28
|
8
|
20
|
26
|
9
|
53
|
82
|
382
| ||
|
55
|
B 14
|
30
|
10
|
25
|
28
|
10
|
61
|
96
|
544
| ||
|
60
|
B 15
|
32
|
10
|
25
|
30
|
11
|
64
|
96
|
633
| ||
|
65
|
B 16
|
35
|
12
|
30
|
32
|
12
|
71
|
110
|
900
| ||
|
72
|
B 18
|
40
|
12
|
32
|
36
|
14
|
80
|
124
|
1097
| ||
|
80
|
B 20
|
44
|
14
|
35
|
40
|
16
|
89
|
138
|
1531
| ||
|
100
|
B 24
|
54
|
16
|
40
|
52
|
24
|
113
|
170
|
2781
|
Bohrungskennzeichen
Bohrungskennzeichen
- B: ohne Nabennut
- K: mit Nabennut DIN 6885-1 P9
- V: mit Vierkant DIN 79
Nabe / Schaft
Nabe / Schaft
Stahl
brüniert
Kugelknopf DIN 319
Kugelknopf DIN 319
Kunststoff, Phenolharz (PF)
schwarz, glänzend
