GN 188Edelstahl-Rastscheiben

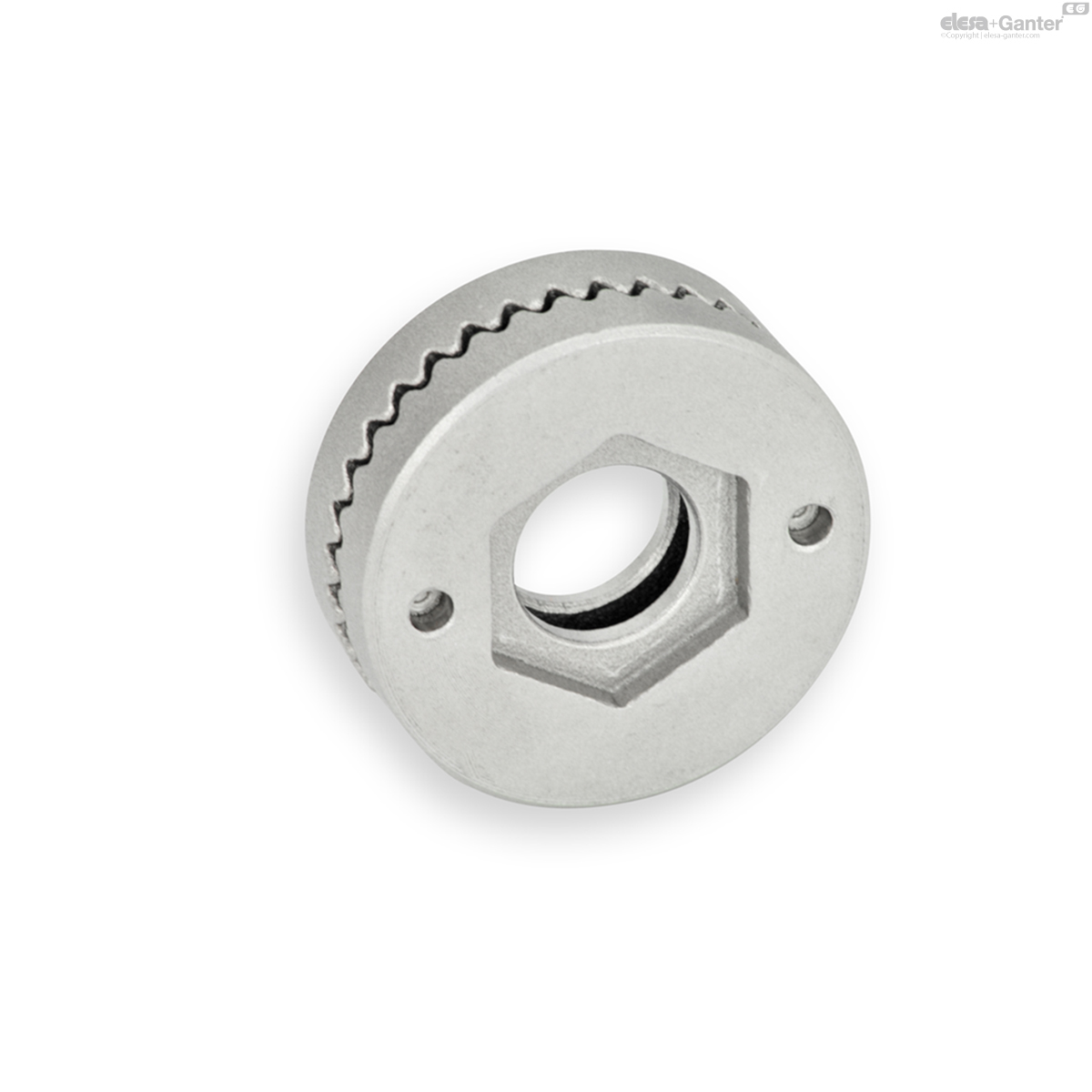

Edelstahl-Rastscheiben
zum Anschweißen
GN 188
|
Katalog
|
d1
|
z
|
d2
|
d3
|
d4
|
h1
|
h2
|
m
|
s
|
t
|
w min.
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
35
|
24
|
B 12
|
-
|
3
|
12
|
-
|
26
|
17
|
2.5
|
2
|
61
| ||
|
35
|
36
|
B 12
|
-
|
3
|
12
|
-
|
26
|
17
|
2.5
|
2
|
69
| ||
|
55
|
24
|
B 16
|
-
|
4
|
17
|
-
|
42
|
22
|
3
|
3
|
254
| ||
|
55
|
36
|
B 16
|
-
|
4
|
17
|
-
|
42
|
22
|
3
|
3
|
250
| ||
|
75
|
24
|
B 20
|
-
|
5
|
22
|
-
|
60
|
27
|
4
|
4
|
630
| ||
|
75
|
36
|
B 20
|
-
|
5
|
22
|
-
|
60
|
27
|
4
|
4
|
627
| ||
|
35
|
24
|
-
|
M 8
|
3
|
12
|
-
|
26
|
17
|
2.5
|
2
|
76
| ||
|
35
|
36
|
-
|
M 8
|
3
|
12
|
-
|
26
|
17
|
2.5
|
2
|
78
| ||
|
55
|
24
|
-
|
M 10
|
4
|
17
|
-
|
42
|
22
|
3
|
3
|
352
| ||
|
55
|
36
|
-
|
M 10
|
4
|
17
|
-
|
42
|
22
|
3
|
3
|
264
| ||
|
75
|
24
|
-
|
M 12
|
5
|
22
|
-
|
60
|
27
|
4
|
4
|
677
| ||
|
75
|
36
|
-
|
M 12
|
5
|
22
|
-
|
60
|
27
|
4
|
4
|
539
| ||
|
35
|
24
|
-
|
M 8
|
3
|
12
|
1.7
|
26
|
17
|
2.5
|
2
|
11
| ||
|
35
|
36
|
-
|
M 8
|
3
|
12
|
1.7
|
26
|
17
|
2.5
|
2
|
79
| ||
|
55
|
24
|
-
|
M 10
|
4
|
17
|
2.8
|
42
|
22
|
3
|
3
|
310
| ||
|
55
|
36
|
-
|
M 10
|
4
|
17
|
2.8
|
42
|
22
|
3
|
3
|
306
| ||
|
75
|
24
|
-
|
M 12
|
5
|
22
|
4.7
|
60
|
27
|
4
|
4
|
685
| ||
|
75
|
36
|
-
|
M 12
|
5
|
22
|
4.7
|
60
|
27
|
4
|
4
|
622
|

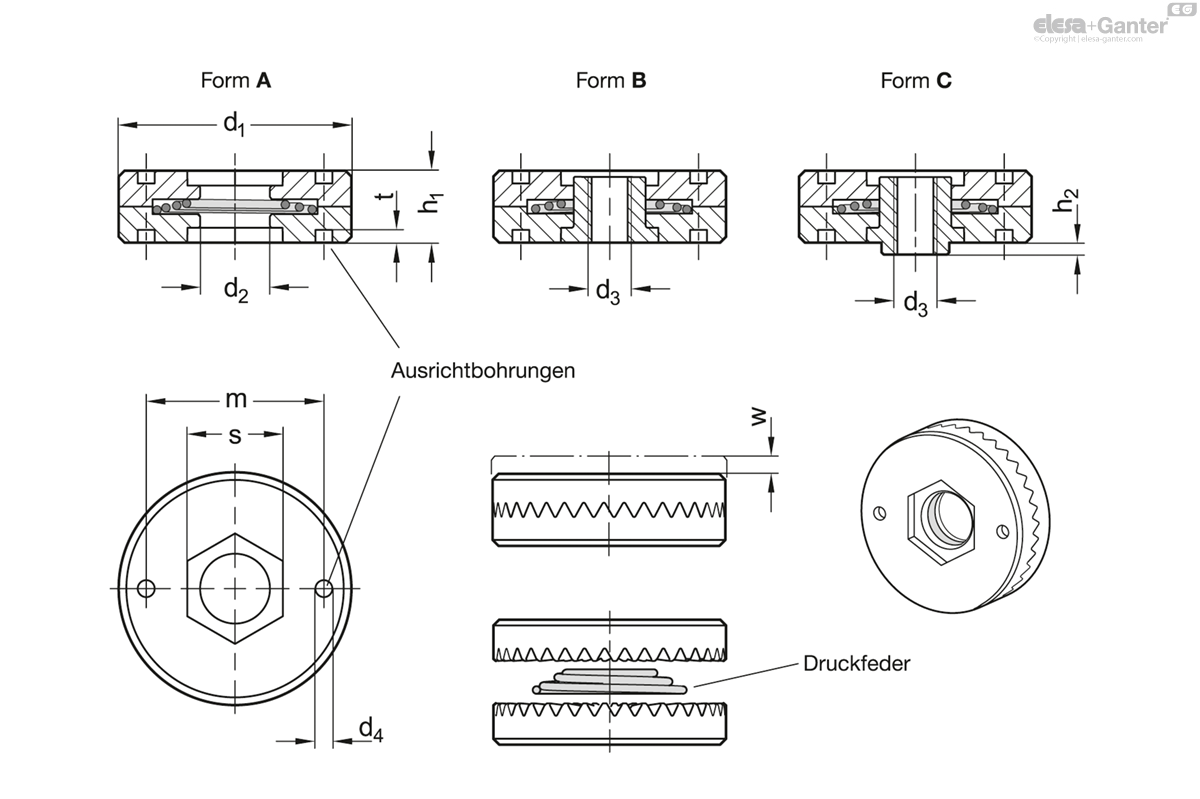

Form
- A: mit Durchloch, ohne Buchse
- B: mit Gewindebuchse
- C: mit Gewindebuchse und Zentrieransatz
Edelstahl Feinguss NI
nichtrostend, 1.4308
Gewindebuchse
Edelstahl nichtrostend, 1.4301

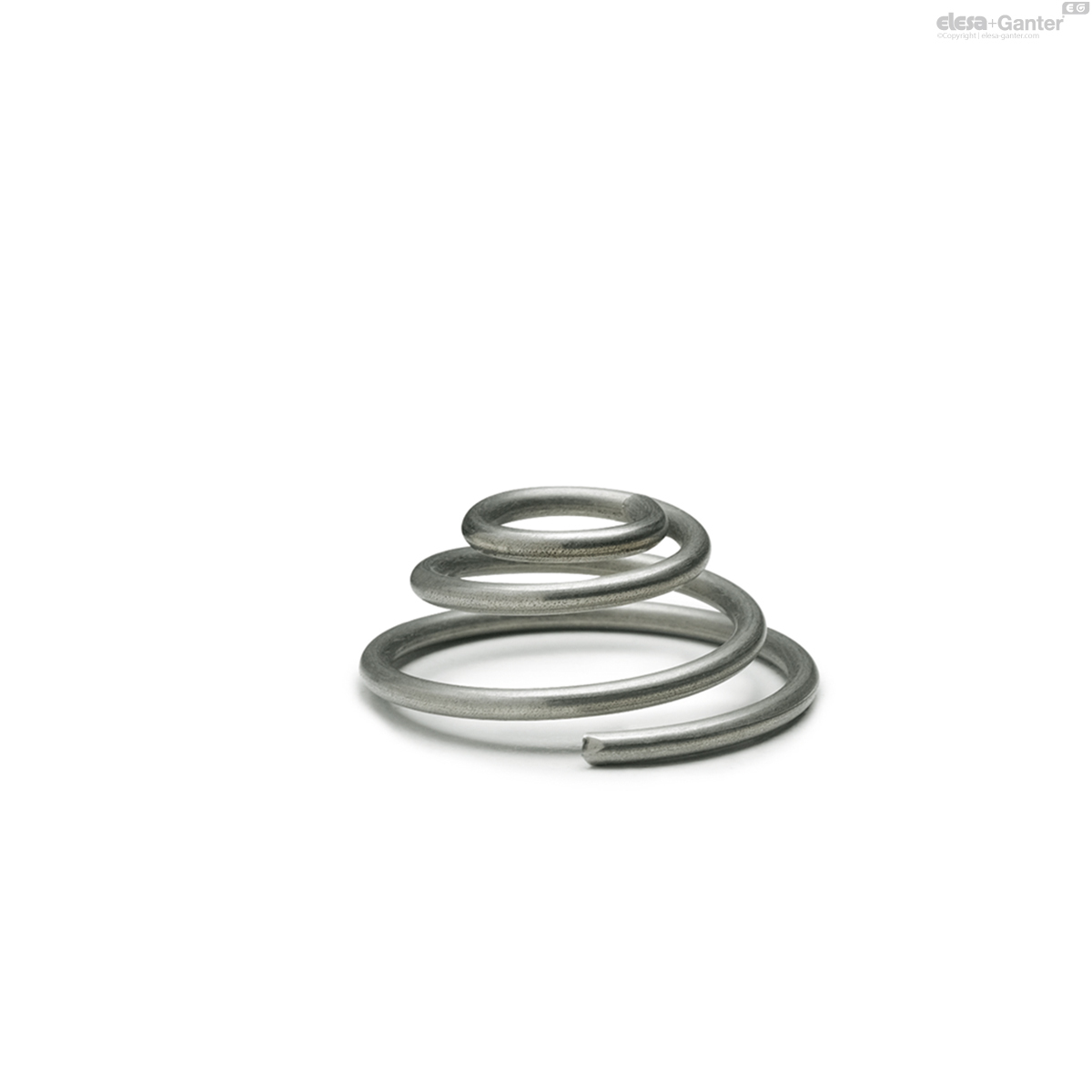

Druckfeder
Edelstahl nichtrostend, 1.4310
Mit Hilfe von Edelstahl-Rastscheiben GN 188 können Bauelemente zueinander in definierten Winkelschritten verstellt und formschlüssig verbunden werden. Sie werden durch Schweißen befestigt.
Die Verzahnung ist exakt auf die Ausrichtbohrungen d4 positioniert, wodurch eine parallele oder rechtwinklige Anordnung gewährleistet werden kann.
Die Druckfeder wird beim Montieren zwischen die Zahnscheiben platziert und bewirkt, dass sich die Zahnscheiben beim Lösen sicher trennen. Zum Lieferumfang gehören jeweils zwei Rastscheiben, eine Druckfeder sowie, je nach Ausführung, eine Gewindebuchse.
