Technical datasheet

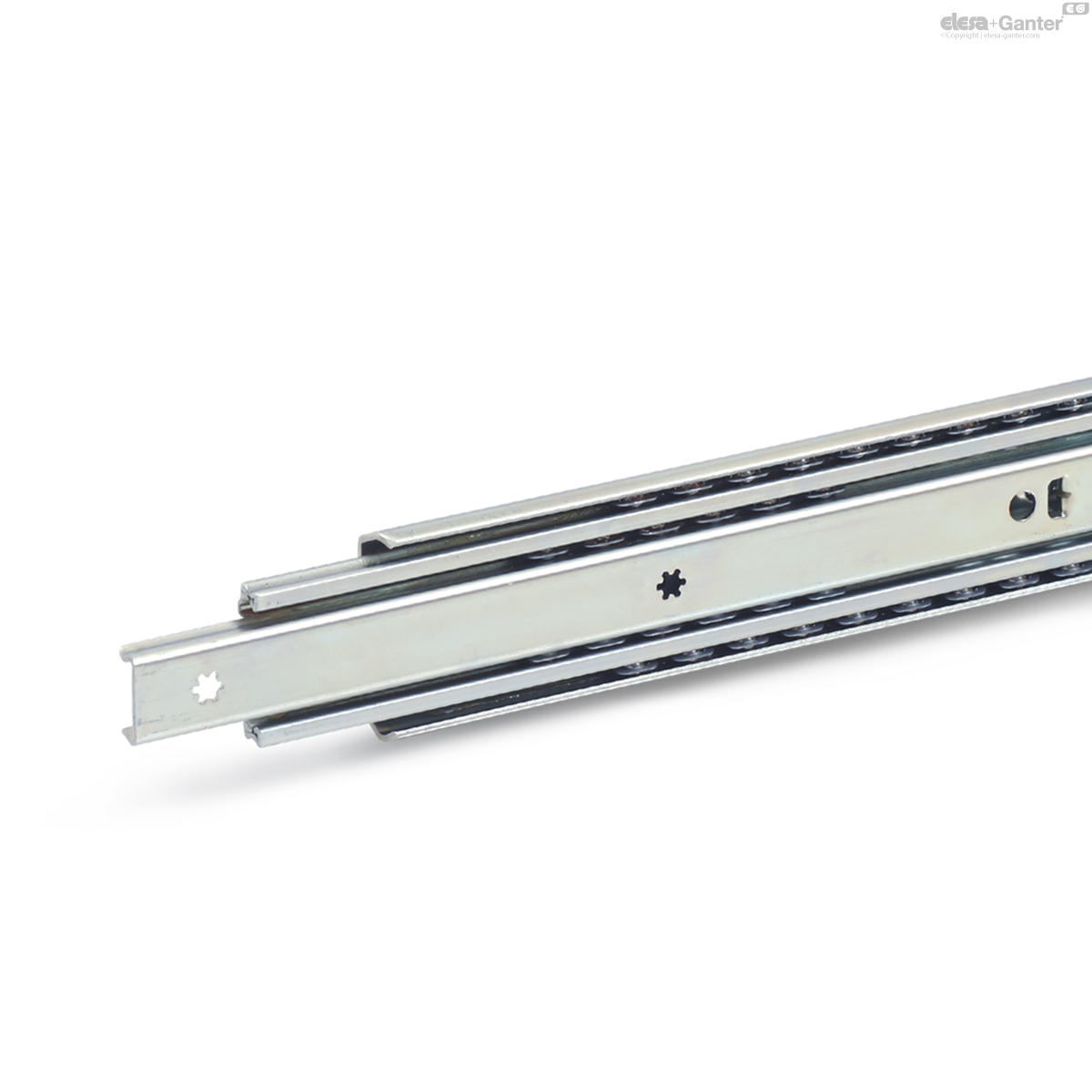

GN 1420Teleskopschienen
Teleskopschienen
mit Vollauszug, Belastbarkeit bis 1290 N
GN 1420
|
Katalog
|

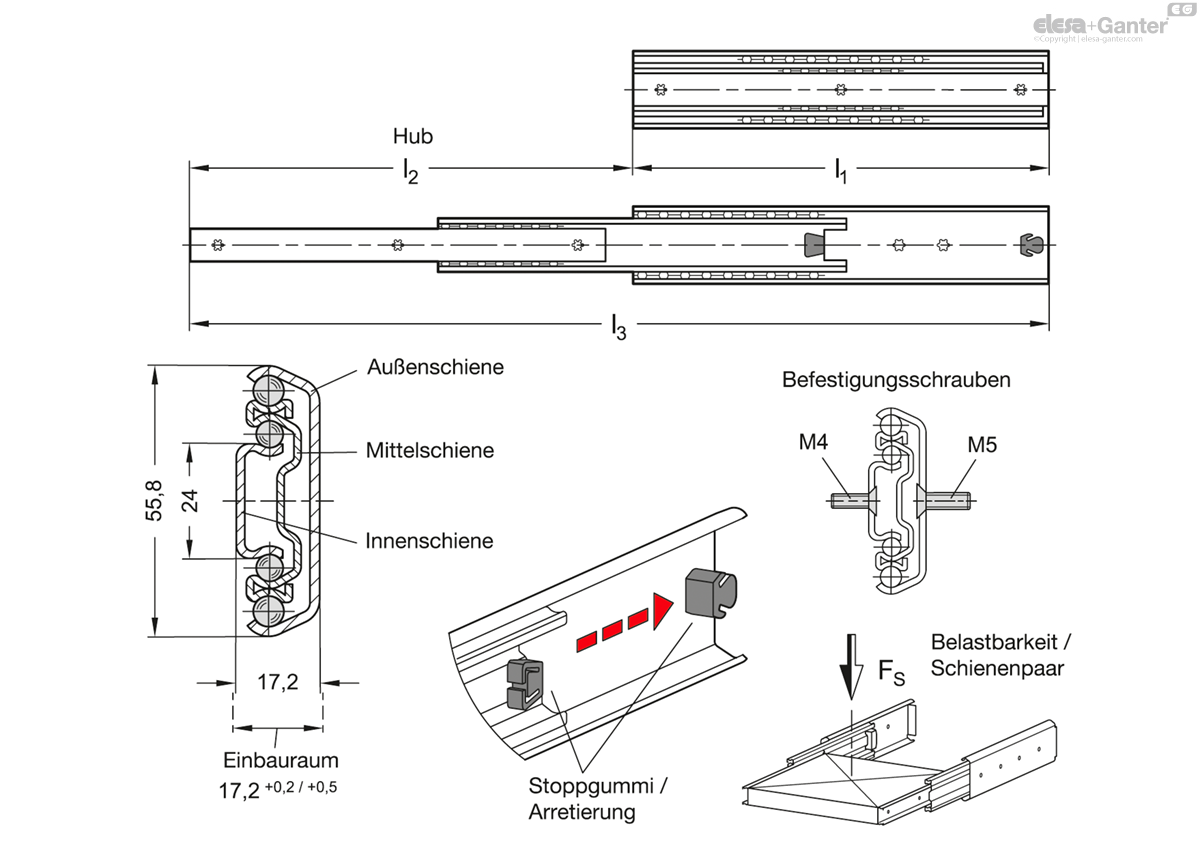

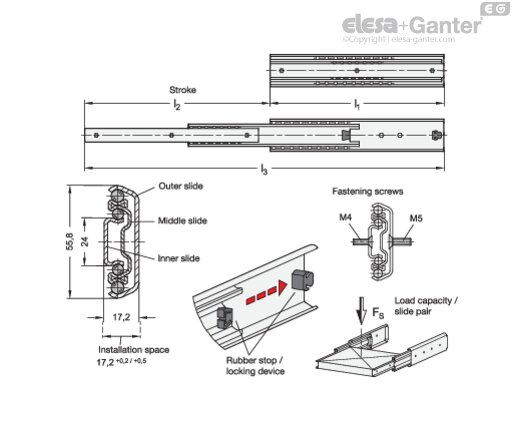

l1
|
l2 +4/-4
|
l3
|
Fs pro Paar in N
bei 10.000 Zyklen |
Fs pro Paar in N
bei 100.000 Zyklen |
|
|
|---|---|---|---|---|---|---|---|
|
300*
|
320
|
620
|
940
|
680
|
1680
| ||
|
350*
|
375
|
725
|
960
|
770
|
1960
| ||
|
400*
|
440
|
840
|
970
|
730
|
2240
| ||
|
450*
|
495
|
945
|
1100
|
830
|
2100
| ||
|
500*
|
550
|
1050
|
1190
|
910
|
2830
| ||
|
550*
|
600
|
1150
|
1180
|
900
|
3110
| ||
|
600*
|
650
|
1250
|
1230
|
970
|
3400
| ||
|
700*
|
750
|
1450
|
1290
|
1030
|
3980
| ||
|
800*
|
848
|
1648
|
1210
|
1020
|
4800
| ||
|
900*
|
950
|
1850
|
1050
|
900
|
5160
| ||
|
1000*
|
1050
|
2050
|
810
|
720
|
5690
| ||
|
1200*
|
1250
|
2450
|
640
|
570
|
6900
|
* Die Teleskopschienen werden im Paar geliefert.
Form
E: mit Stoppgummi, Arretierung hinten
Kennziffer
2: Befestigung über Senkbohrungen
Schienenprofil
Stahl, verzinkt, blau passiviert ZB
Kugeln
Wälzlager Stahl, gehärtet
Kugelkäfig
Stahl, verzinkt
Stoppgummi
Kunststoff / Elastomer
Einsatztemperatur -20 °C bis 100 °C
Teleskopschienen GN 1420 werden vertikal und paarweise verbaut. Der Hub erreicht ≈ 100 % der Nennlänge l1 (Vollauszug). Die Stoppgummi der Form E dämpfen das Anschlagen der Schiene in beiden Endstellungen und übernehmen die Arretierfunktion in der hinteren Endlage. Dies äußert sich durch eine leichte Hemmung beim Öffnen und Schließen. Treten in Auszugsrichtung größere statische oder dynamische Belastungen auf, sollten diese durch externe Anschlagelemente aufgenommen werden.
Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen. Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.
- andere Längen und Bohrungsabstände
- andere Befestigungsoptionen
- mit Verriegelungen, teils mit Trennfunktion (hinten, vorne oder hinten-vorne)
- mit Arretierung (vorne oder hinten-vorne)
- andere Oberflächen
- mit Auflagewinkel

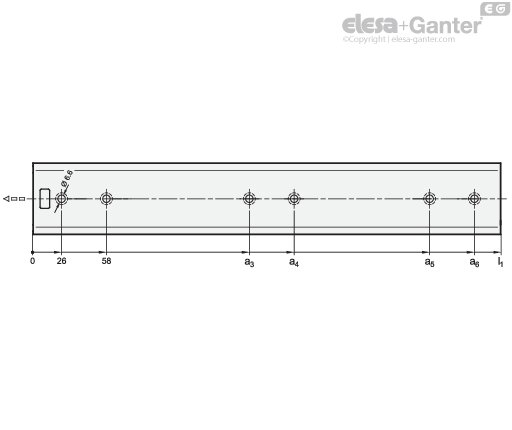

Montagebohrungen - Außenschiene
| l1 | a3 | a4 | a5 | a6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 186 | 218 | 314 | 346 |
| 450 | 218 | 250 | 378 | 410 |
| 500 | 218 | 250 | 410 | 442 |
| 550 | 282 | 314 | 474 | 506 |
| 600 | 282 | 314 | 506 | 538 |
| 650 | 314 | 346 | 570 | 602 |
| 700 | 314 | 346 | 605 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 378 | 410 | 698 | 730 |

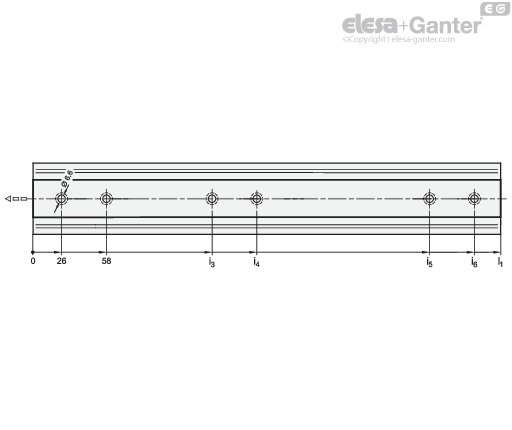

Montagebohrungen - Innenschiene
| l1 | i3 | i4 | i5 | i6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 154 | 186 | 314 | 346 |
| 450 | 154 | 186 | 378 | 410 |
| 500 | 186 | 218 | 410 | 442 |
| 550 | 250 | 282 | 474 | 506 |
| 600 | 250 | 282 | 506 | 538 |
| 650 | 282 | 314 | 570 | 602 |
| 700 | 314 | 346 | 602 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 346 | 378 | 698 | 730 |
Befestigungsschrauben
Um die genannten Belastungskräfte FS sicher in die Umgebungskonstruktion abzuleiten, müssen alle vorhandenen Senkbohrungen der Außen- sowie Innenschiene verwendet werden. Das Weglassen von Befestigungsschrauben reduziert die angegebene Belastbarkeit entsprechend. Die Montage kann mit folgenden Schrauben durchgeführt werden:
| Bezeichnung - Norm | Außenschiene | Innenschiene |
| Senkschraube mit Innensechskant DIN 7991 | M 5 | M 5 |
| Senkschraube mit Kreuzschlitz DIN 965 | M 5 | M 5 |
| Senkschraube mit Kreuzschlitz DIN 7997 | Größe 5 | Größe 5 |
