GN 113.4

Katalog
d1 -0.04/-0.08
l1 +0.6
d2
d3
l2 ±1
l3+0.2
Aufnahme
Bohrung H11
Last F in kN ≈
(Doppelseitige
Scherfestigkeit
gemäß DIN 50141
(Bruchfestigkeit)
5
10
5.5
10
6
22
5
24
12
5
15
5.5
10
6
22
5
24
12
5
20
5.5
10
6
22
5
24
13
5
25
5.5
10
6
22
5
24
14
5
30
5.5
10
6
22
5
24
15
5
35
5.5
10
6
22
5
24
15
5
40
5.5
10
6
22
5
24
16
5
45
5.5
10
6
22
5
24
16
5
50
5.5
10
6
22
5
24
17
5
60
5.5
10
6
22
5
24
18
5
70
5.5
10
6
22
5
24
20
5
80
5.5
10
6
22
5
24
21
6
10
7
10
7
22
6
35
13
6
15
7
10
7
22
6
35
14
6
20
7
10
7
22
6
35
14
6
25
7
10
7
22
6
35
15
6
30
7
10
7
22
6
35
16
6
35
7
10
7
22
6
35
18
6
40
7
10
7
22
6
35
19
6
45
7
10
7
22
6
35
20
6
50
7
10
7
22
6
35
21
6
60
7
10
7
22
6
35
22
6
70
7
10
7
22
6
35
24
6
80
7
10
7
22
6
35
26
8
10
9.5
14
8.2
27
8
63
30
8
15
9.5
14
8.2
27
8
63
32
8
20
9.5
14
8.2
27
8
63
34
8
25
9.5
14
8.2
27
8
63
35
8
30
9.5
14
8.2
27
8
63
38
8
35
9.5
14
8.2
27
8
63
40
8
40
9.5
14
8.2
27
8
63
41
8
45
9.5
14
8.2
27
8
63
43
8
50
9.5
14
8.2
27
8
63
45
8
60
9.5
14
8.2
27
8
63
48
8
70
9.5
14
8.2
27
8
63
52
8
80
9.5
14
8.2
27
8
63
56
8
90
9.5
14
8.2
27
8
63
59
8
100
9.5
14
8.2
27
8
63
63
10
15
12
14
9.6
27
10
100
37
10
20
12
14
9.6
27
10
100
41
10
25
12
14
9.6
27
10
100
43
10
30
12
14
9.6
27
10
100
47
10
35
12
14
9.6
27
10
100
49
10
40
12
14
9.6
27
10
100
52
10
45
12
14
9.6
27
10
100
55
10
50
12
14
9.6
27
10
100
58
10
60
12
14
9.6
27
10
100
64
10
70
12
14
9.6
27
10
100
69
10
80
12
14
9.6
27
10
100
75
10
90
12
14
9.6
27
10
100
81
10
100
12
14
9.6
27
10
100
87
10
110
12
14
9.6
27
10
100
93
10
120
12
14
9.6
27
10
100
99
12
20
14.5
20
10.6
32
12
144
80
12
25
14.5
20
10.6
32
12
144
85
12
30
14.5
20
10.6
32
12
144
89
12
35
14.5
20
10.6
32
12
144
94
12
40
14.5
20
10.6
32
12
144
98
12
45
14.5
20
10.6
32
12
144
102
12
50
14.5
20
10.6
32
12
144
106
12
60
14.5
20
10.6
32
12
144
115
12
70
14.5
20
10.6
32
12
144
123
12
80
14.5
20
10.6
32
12
144
132
12
90
14.5
20
10.6
32
12
144
140
12
100
14.5
20
10.6
32
12
144
148
12
110
14.5
20
10.6
32
12
144
157
12
120
14.5
20
10.6
32
12
144
166
16
30
19
20
14
32
16
257
121
16
35
19
20
14
32
16
257
129
16
40
19
20
14
32
16
257
137
16
45
19
20
14
32
16
257
144
16
50
19
20
14
32
16
257
157
16
60
19
20
14
32
16
257
167
16
70
19
20
14
32
16
257
183
16
80
19
20
14
32
16
257
197
16
90
19
20
14
32
16
257
217
16
100
19
20
14
32
16
257
233
16
110
19
20
14
32
16
257
249
16
120
19
20
14
32
16
257
264
16
130
19
20
14
32
16
257
280
16
140
19
20
14
32
16
257
296
16
150
19
20
14
32
16
257
311
20
50
25
28
20.5
39
20
403
304
20
60
25
28
20.5
39
20
403
322
20
70
25
28
20.5
39
20
403
352
20
80
25
28
20.5
39
20
403
371
20
90
25
28
20.5
39
20
403
401
20
100
25
28
20.5
39
20
403
419
20
110
25
28
20.5
39
20
403
449
20
120
25
28
20.5
39
20
403
449
20
130
25
28
20.5
39
20
403
498
20
140
25
28
20.5
39
20
403
521
20
150
25
28
20.5
39
20
403
546
25
50
30.8
28
22
39
25
631
402
25
60
30.8
28
22
39
25
631
440
25
70
30.8
28
22
39
25
631
478
25
80
30.8
28
22
39
25
631
514
25
90
30.8
28
22
39
25
631
555
25
100
30.8
28
22
39
25
631
592
25
110
30.8
28
22
39
25
631
631
25
120
30.8
28
22
39
25
631
669
25
130
30.8
28
22
39
25
631
707
25
140
30.8
28
22
39
25
631
744
25
150
30.8
28
22
39
25
631
784

Edelstahl, nichtrostend 1.4542

  • ausscheidungsgehärtet
  • hartbeschichtet

Kugeln

Edelstahl nichtrostend, 1.3541

Druckfeder

Edelstahl 1.4568

temperaturbeständig bis 250 °C

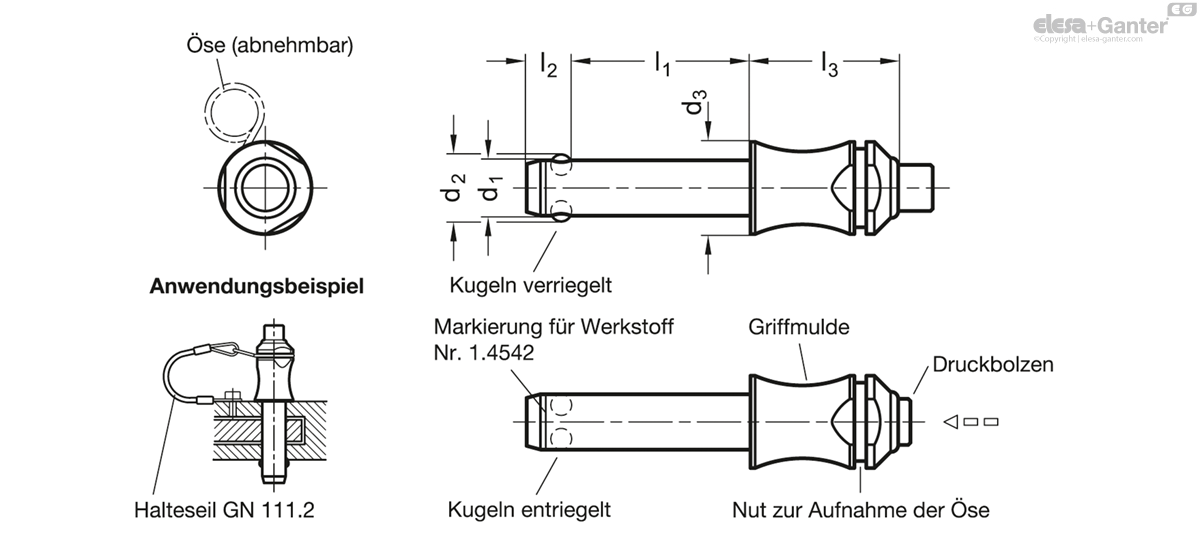

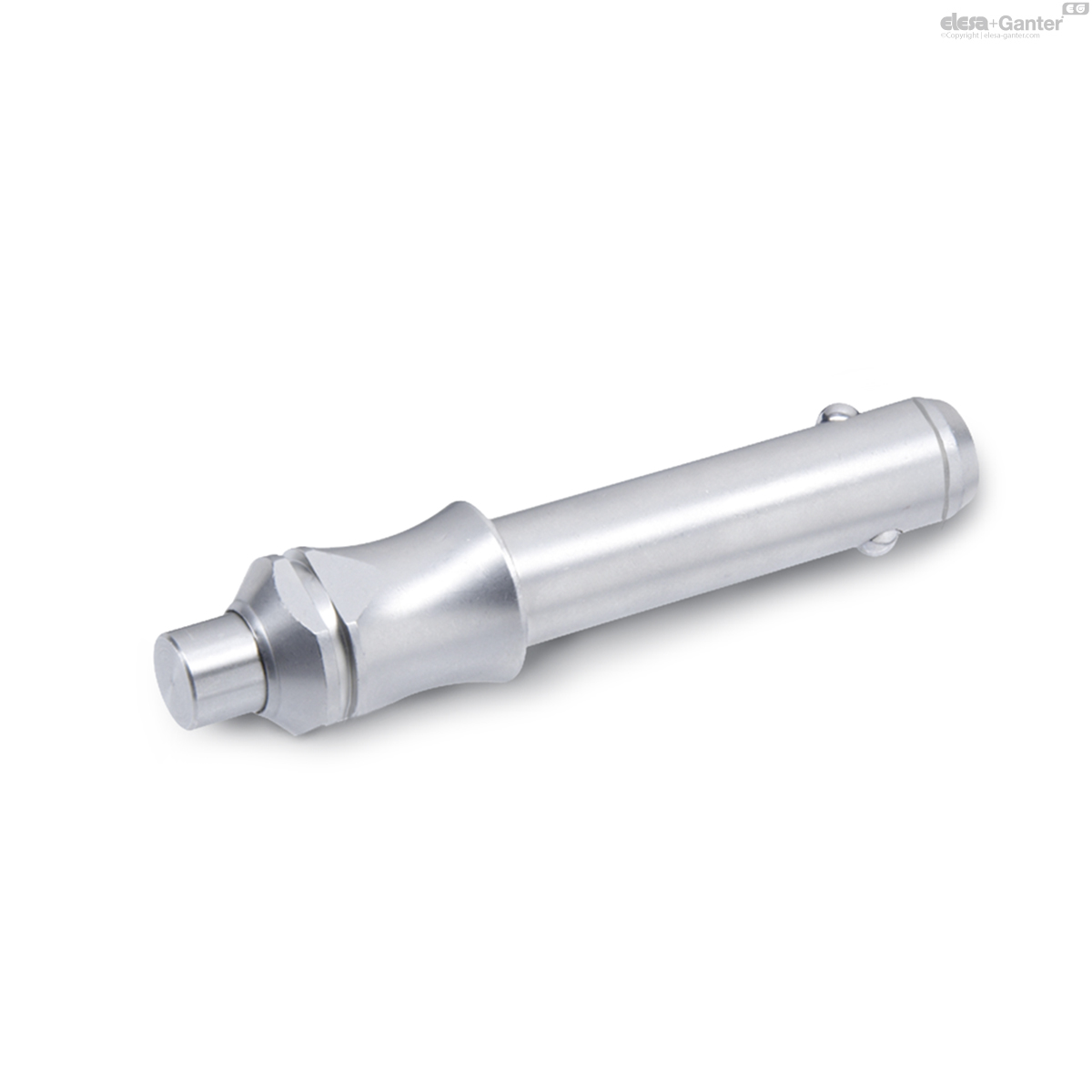

Edelstahl-Kugelsperrbolzen GN 113.4 werden zum schnellen Fixieren, Verbinden und Sichern von Einzelteilen oder Werkstücken eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Durch das Drücken des gefederten Druckbolzens werden die beiden Kugeln entriegelt und beim Loslassen wieder verriegelt.

Kugelsperrbolzen GN 113.4 sind extrem belastbar. Der Bolzen ist aus hochfestem, gehärtetem und verschleißfestem Werkstoff.

Die Angaben über die Belastbarkeit sind theoretisch ermittelte Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.



Information

Die in der Tabelle angegebenen Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) sind in Anlehnung an die DIN 50141 rechnerisch bzw. theoretisch ermittelt worden.

Dabei wurde der gefährdete Bolzenquerschnitt S, gemäß nebenstehender Skizze, in zwei Scherebenen bis zum Bruch betrachtet.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar.

Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse können die angegebenen Werte beeinflussen.

Ein angemessener Sicherheitsfaktor ist bei der Konstruktion zu berücksichtigen.

Belastbarkeit F in kN ≈ zweischnittige Scherfestigkeit nach DIN 50141 (Bruchkraft)
