GN 1024Federstecker
Stahl
Stahl / Edelstahl
GN 1024
|
Katalog
|
d1
|
d2
|
d3
|
h
|
l1
|
l2
|
l3
|
l4
|
s
|
Last in N ≈
Montage |
Last in N ≈
Demontage |
Last in N ≈
für Stift Ø |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1.5
|
7 ... 12
|
2
|
9
|
45
|
25
|
20
|
25
|
-
|
9
|
8
|
8
| ||
|
2
|
9 ... 14
|
2.5
|
13
|
57
|
32
|
25
|
34
|
-
|
14
|
9
|
12
| ||
|
3
|
10 ... 16
|
3.5
|
23
|
72
|
42
|
30
|
44
|
-
|
55
|
40
|
16
| ||
|
4
|
16 ... 20
|
4.5
|
27
|
74
|
44
|
30
|
48
|
-
|
210
|
170
|
20
| ||
|
5
|
20 ... 28
|
5.5
|
32
|
102
|
57
|
45
|
61
|
-
|
280
|
210
|
25
| ||
|
6
|
28 ... 40
|
6.5
|
42
|
126
|
73
|
53
|
77
|
-
|
240
|
150
|
30
| ||
|
2
|
8 ... 14
|
2.5
|
14
|
56
|
31
|
25
|
33
|
5.5
|
10
|
9
|
12
| ||
|
3
|
14 ... 20
|
3.5
|
22
|
73
|
43
|
30
|
47
|
8
|
35
|
28
|
16
| ||
|
4
|
17 ... 24
|
4.5
|
32
|
94
|
58
|
36
|
62
|
10.5
|
50
|
35
|
20
| ||
|
5
|
18 ... 30
|
5.5
|
35
|
110
|
70
|
40
|
73
|
13.5
|
100
|
95
|
25
| ||
|
6
|
24 ... 36
|
6.5
|
41
|
142
|
85
|
57
|
90
|
16
|
190
|
125
|
30
| ||
|
7
|
26 ... 40
|
7.5
|
42
|
152
|
92
|
60
|
96
|
19
|
350
|
210
|
40
|

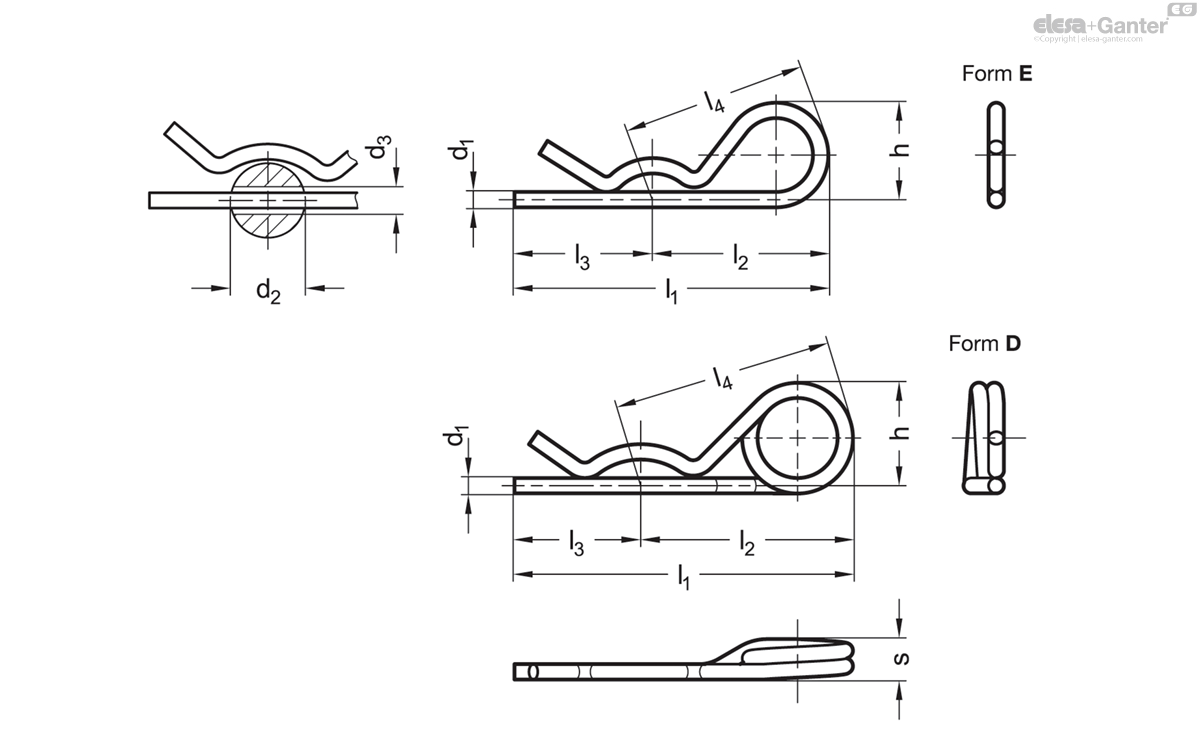

Form
- E: mit einfacher Windung
- D: mit doppelter Windung
Ausführung in Stahl ST
verzinkt, blau passiviert
Ausführung in Edelstahl NI
Edelstahl 1.4310
Federstecker GN 1024 werden zur axialen Sicherung von Bolzen und Achsen sowie zur Verdrehsicherung von z. B. Kronenmuttern DIN 935 eingesetzt.
Die Verwendung von Federdrähten mit ganzzahligen Durchmessern erleichtert die Zuordnung und das Festlegen des gewünschten Spiels in der Aufnahmebohrung.
