Technical datasheet
VVH-05-T-NBecherförmige Mini-Vakuumsauggreifer
Naturkautschuk, mit Halterung
Durchmesser 5 mm, mit oder ohne geformte Halterung, Gummi
|
Katalog
|

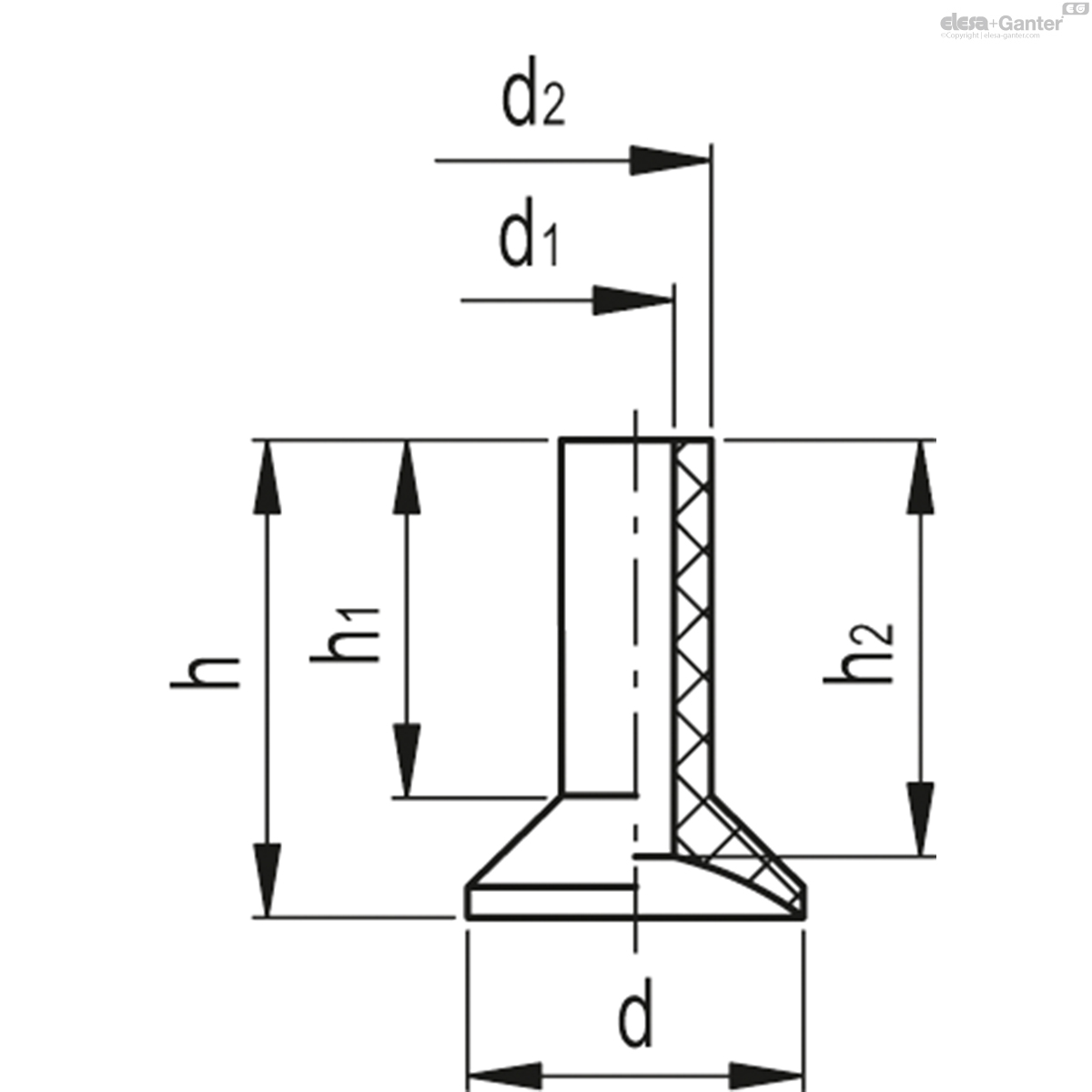

Beschreibung
|
d
|
d1
|
d2
|
h
|
h1
|
h2
|
h3
|
s
|
F*
[Kg] |
Volume#
[mm3] |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VV.52011
|
VVH-05-M5-T-N
|
5
|
M5
|
7
|
21.5
|
5
|
3
|
13.5
|
7
|
0.05
|
23
|
4
|
* Die in der Tabelle angegebene Kraft der Vakuumsauggreifer ist 1/3 der theoretischen Kraft, die bei einem Vakuum von -75 kPa und mit dem Sicherheitsfaktor 3 berechnet wird.# Gibt das innere geometrische Volumen des Vakuumsaugers an. Also das Volumen, d
Material
Vakuumsauggreifer aus ölbeständigem Gummi (NBR), Naturkautschuk (NR) oder Silikon (VMQ).
Vernickelte Messinghalterung.
Standardausführungen
- VVH-05-A: ölbeständiger Gummi, ohne Halterung.
- VVH-05-N: Naturkautschuk, ohne Halterung.
- VVH-05-S: Silikonkautschuk, ohne Halterung.
- VVH-05-T-A: ölbeständiger Gummi, mit Halterung.
- VVH-05-T-N: Naturkautschuk, mit Halterung.
- VVH-05-T-S: Silikonkautschuk, mit Halterung.
Funktionen und Anwendungen
Sie können in verschiedenen Bereichen eingesetzt werden, wie zum Beispiel in der Elektronik zum Greifen von elektrischen Komponenten, im Bereich der Lebensmittelverpackungen und zur Handhabung von Produkten mit unterschiedlichen technischen Eigenschaften in Bezug auf Größe, Material (Metall oder Kunststoff), Form und Greifflächen (flach, leicht konvex oder konkav).
Aufgrund des Durchmessers der Haltefläche (beträgt nur 5 mm), und der geformten Halterung, die perfekt zum Schaft des Vakuumsauggreifers passt, sind sie auch zur Handhabung von äußerst kleinen Gegenständen geeignet.
