Technical datasheet
VVA-30-L-NFlache Vakuumsauger mit Schaft
Naturkautschuk mit hohem Labyrinth, ohne Halterung
Durchmesser 30 mm, mit oder ohne Halterung, Gummi
|
Katalog
|
Beschreibung
|

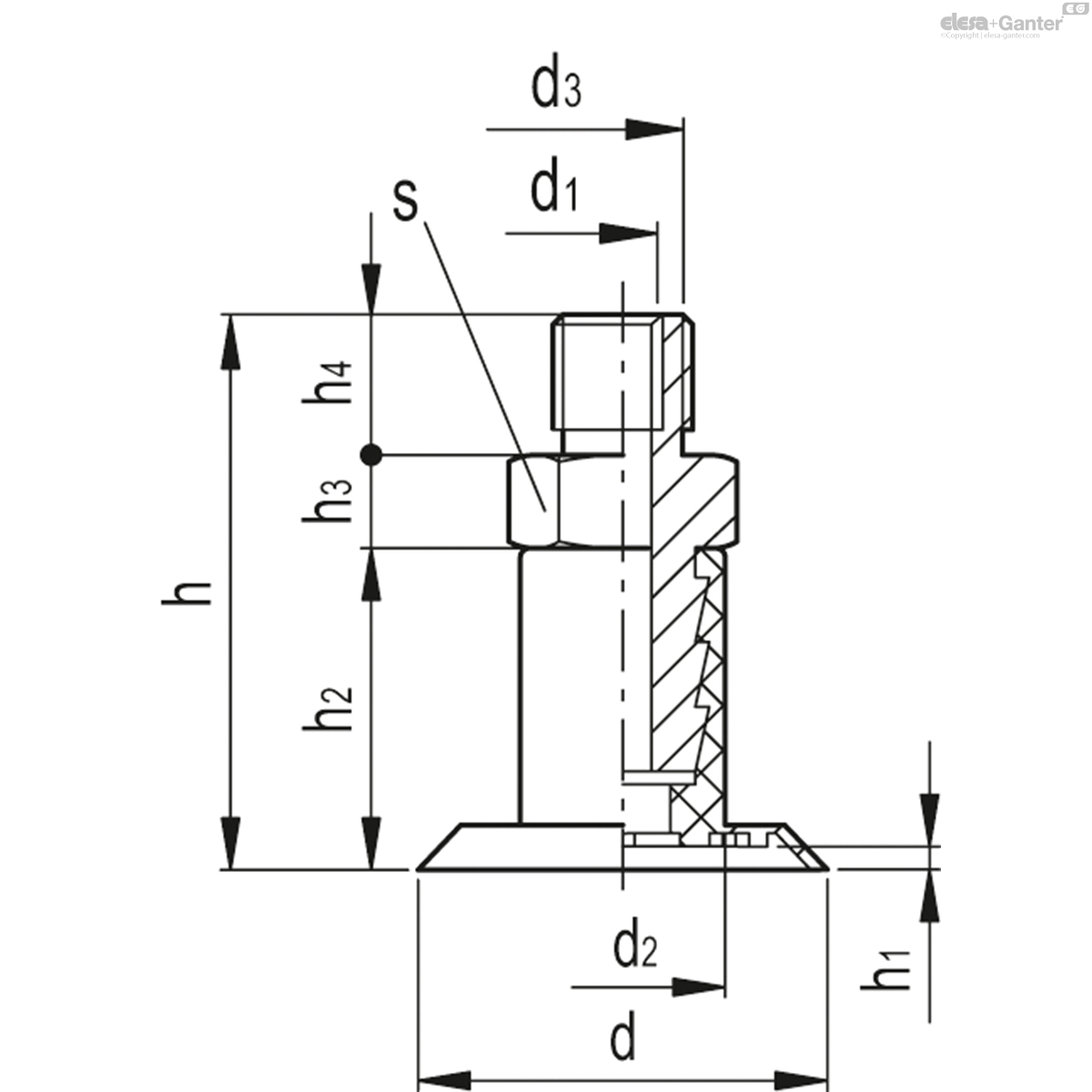

d
|
d1
|
d2
|
h
|
h1
|
h2
|
F*
[Kg] |
Volume#
[cm3] |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
VV.45027
|
VVA-30-L-N
|
30
|
11
|
15
|
24
|
1.5
|
16
|
1.76
|
1.8
|
3
|
* Die in der Tabelle angegebene Kraft der Vakuumsauggreifer ist 1/3 der theoretischen Kraft, die bei einem Vakuum von -75 kPa und mit dem Sicherheitsfaktor 3 berechnet wird.# Gibt das innere geometrische Volumen des Vakuumsaugers an. Also das Volumen, d
Material
Vakuumsauggreifer aus ölbeständigem Gummi (NBR), Naturkautschuk (NR) oder Silikonkautschuk (VMQ).
Aluminiumhalterung.
Standardausführungen
- VVA-30-N: Naturkautschuk, ohne Halterung.
- VVA-30-S: Silikonkautschuk, ohne Halterung.
- VVA-30-L-N: Naturkautschuk mit hohem Labyrinth, ohne Halterung.
- VVA-30-L-S: Silikonkautschuk mit hohem Labyrinth, ohne Halterung.

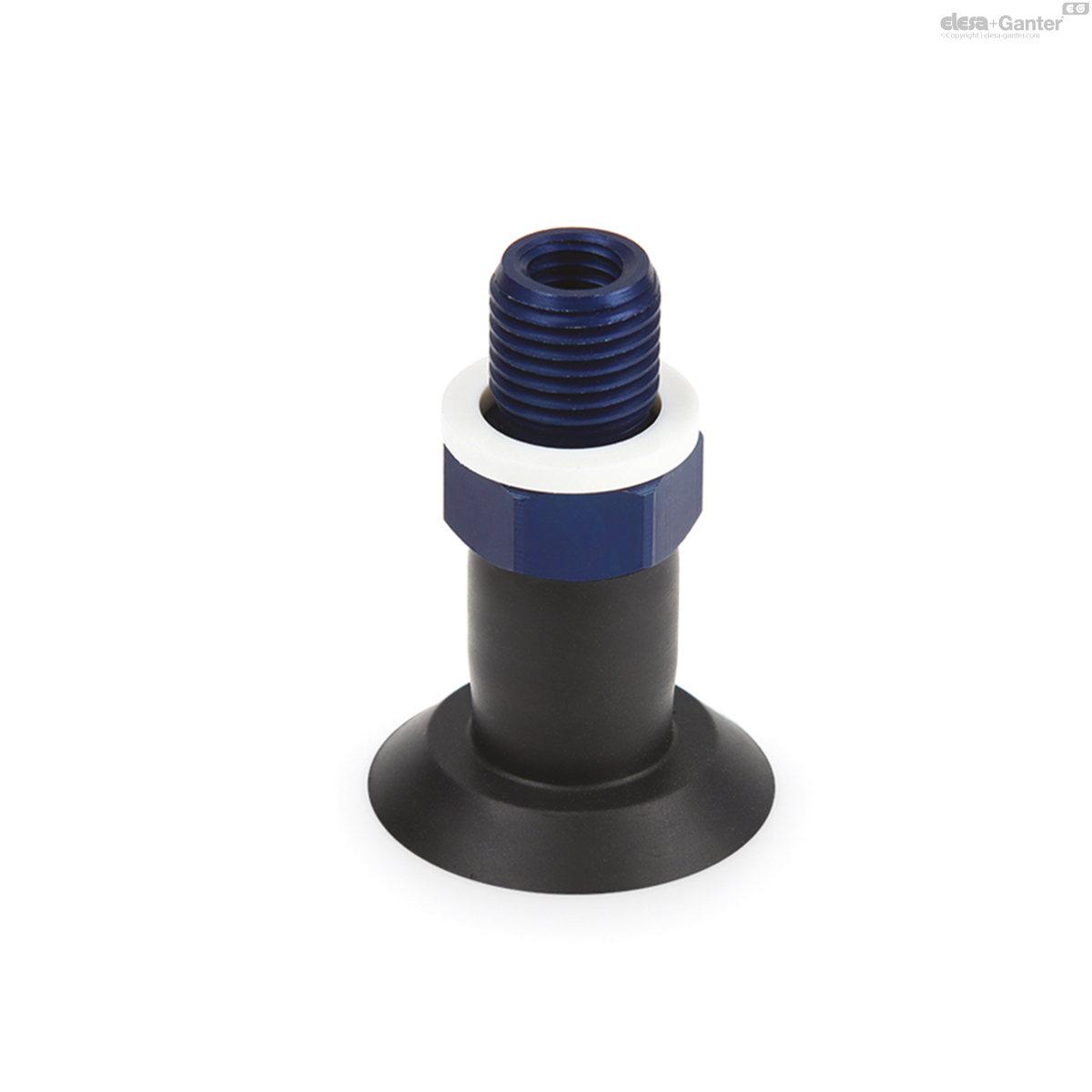

- VVA-30-T-N: Naturkautschuk, mit Halterung.
- VVA-30-T-S: Silikonkautschuk, mit Halterung.
- VVA-30-L-T-N: Naturkautschuk mit hohem Labyrinth, mit Halterung.
- VVA-30-L-T-S: Silikonkautschuk mit hohem Labyrinth, mit Halterung.
Funktionen und Anwendungen
Sie finden breite Verwendung in der Verpackungsbranche, insbesondere bei der Verpackung mit Kunststofffolien, sowie in der Papierverarbeitung zur Handhabung von Papierbögen.
Die strukturierte Auflagefläche des Vakuumsaugers sorgt für einen besseren Halt des zu handhabenden Produkts. Insbesondere ermöglichen die Aussparungen eine gleichmäßige Verteilung des Vakuums auf der Produktoberfläche und verhindern das Einsaugen und Verformen der Verpackungsfolie oder des Beutels in den Vakuumsauger.
Die starke Struktur (oder so ähnlich) (L) ermöglicht zudem noch höhere Haftwerte zwischen Vakuumsauger und Produkt.
