Technical datasheet
VVA-27-T-SFlache Vakuumsauger mit Schaft
Silikonkautschuk, mit Halterung
Durchmesser 27 mm, mit oder ohne Halterung, Gummi
|
Katalog
|

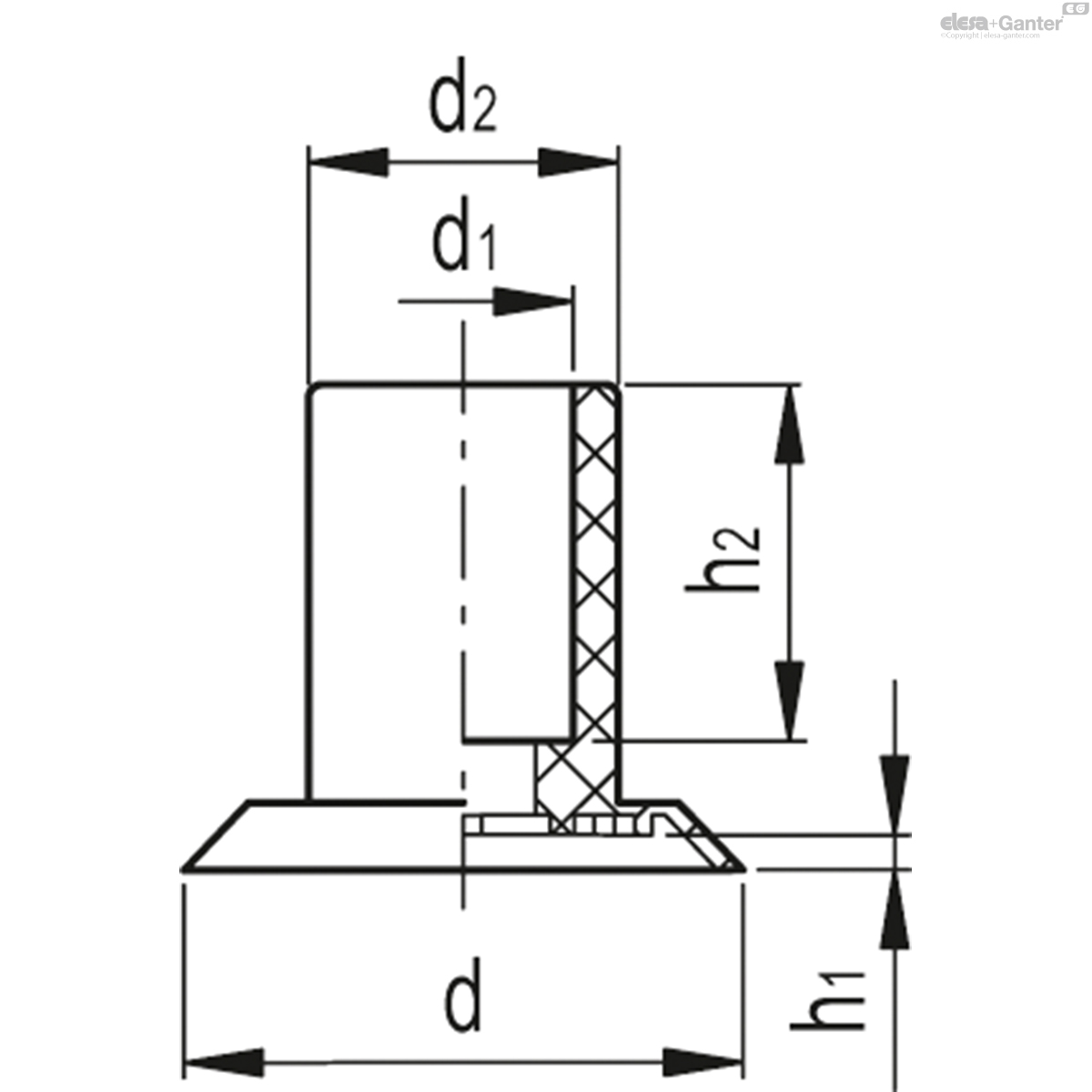

Beschreibung
|
d
|
d1
|
d2
|
d3
|
h
|
h1
|
h2
|
h3
|
h4
|
s
|
F*
[Kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VV.45022
|
VVA-27-G1/4-T-S
|
27
|
M8
|
15
|
G1/4
|
46
|
3
|
24
|
8
|
14
|
17
|
1.4
|
* Die in der Tabelle angegebene Kraft der Vakuumsauggreifer ist 1/3 der theoretischen Kraft, die bei einem Vakuum von -75 kPa und mit dem Sicherheitsfaktor 3 berechnet wird.# Gibt das innere geometrische Volumen des Vakuumsaugers an. Also das Volumen, d
Material
Vakuumsauggreifer aus ölbeständigem Gummi (NBR), Naturkautschuk (NR) oder Silikon (VMQ).
Aluminiumhalterung.
Standardausführungen

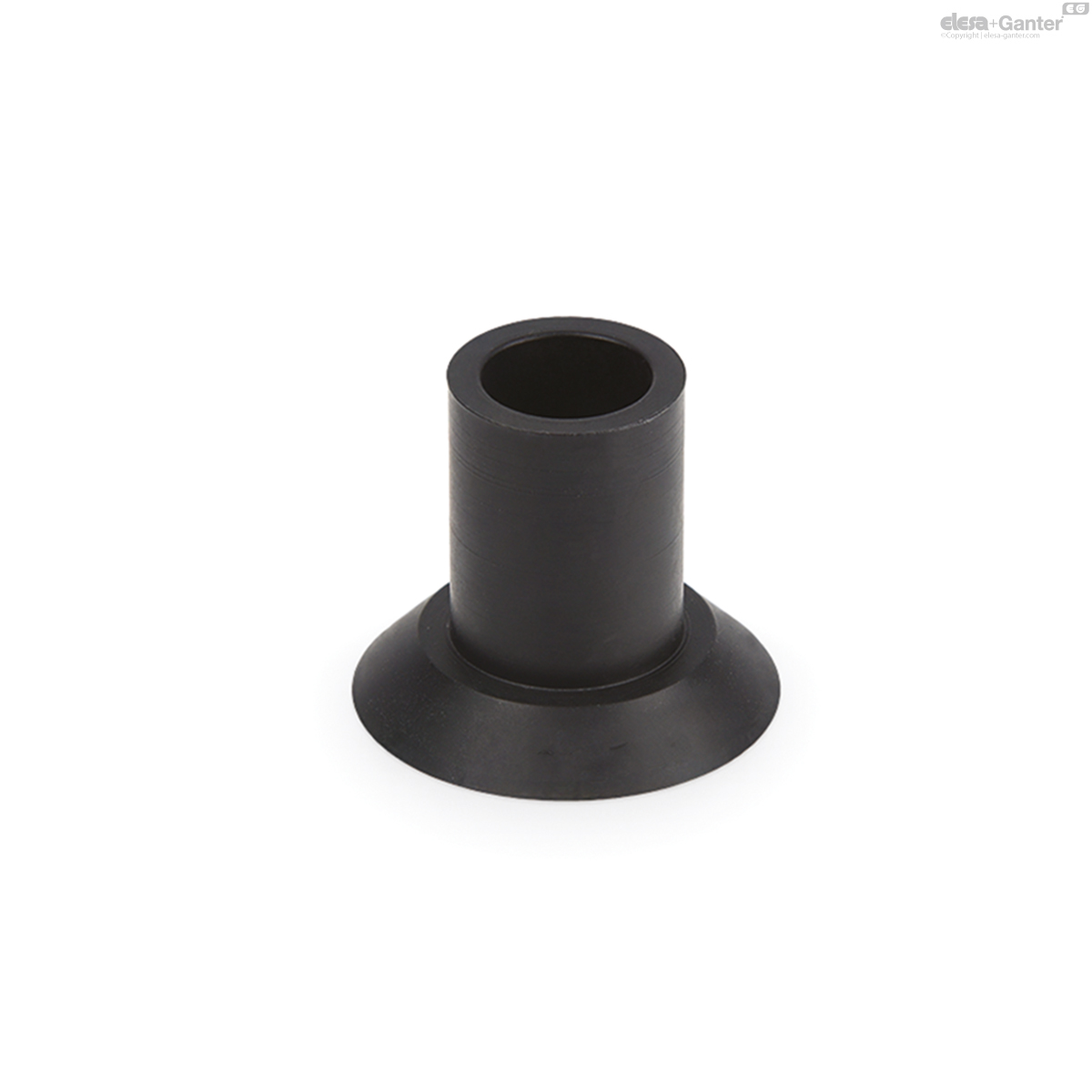

- VVA-27-A: ölbeständiger Gummi, ohne Halterung.
- VVA-27-N: Naturkautschuk, ohne Halterung.
- VVA-27-S: Silikonkautschuk, ohne Halterung.
- VVA-27-T-A: ölbeständiger Gummi, mit Halterung.
- VVA-27-T-N: Naturkautschuk, mit Halterung.
- VVA-27-T-S: Silikonkautschuk, mit Halterung.
Funktionen und Anwendungen
Sie finden in der Verpackungsbranche Verwendung, insbesondere bei der Verpackung mit Kunststofffolien, sowie in der Papierverarbeitung zur Handhabung von Papierbögen.
Das Labyrinth an der Auflagefläche des Vakuumsaugers sorgt für einen besseren Halt des zu handhabenden Produkts. Insbesondere ermöglichen die Aussparungen eine gleichmäßige Verteilung des Vakuums auf der Produktoberfläche und verhindern das Einsaugen der Verpackungsfolie oder des Beutels in den Vakuumsauger.
