Technical datasheet

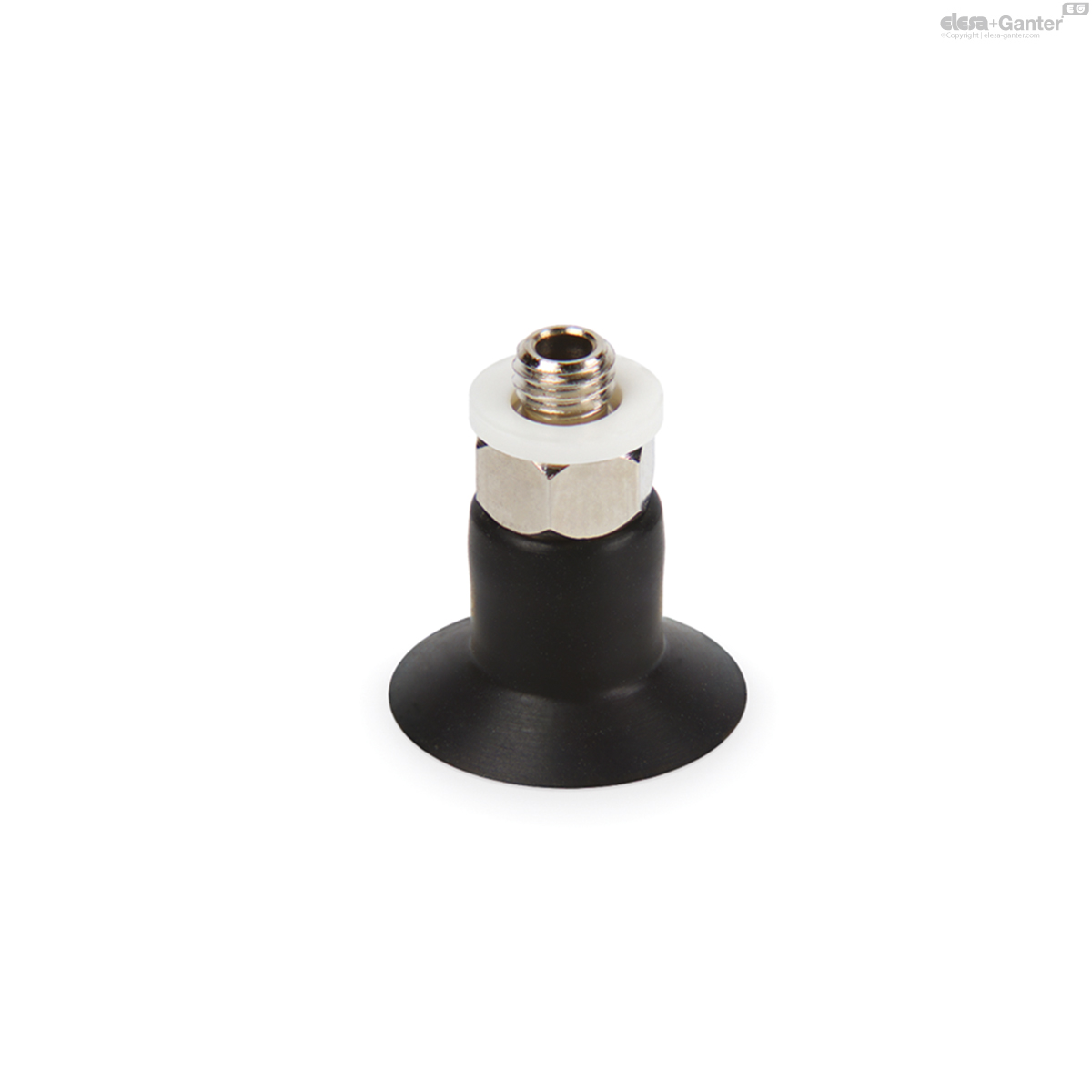

VVA-17-T-NFlache Vakuumsauger mit Schaft
Silikonkautschuk, mit Halterung
Durchmesser 17 mm, mit oder ohne Halterung, Gummi
VVA-17-T-N
|
Katalog
|

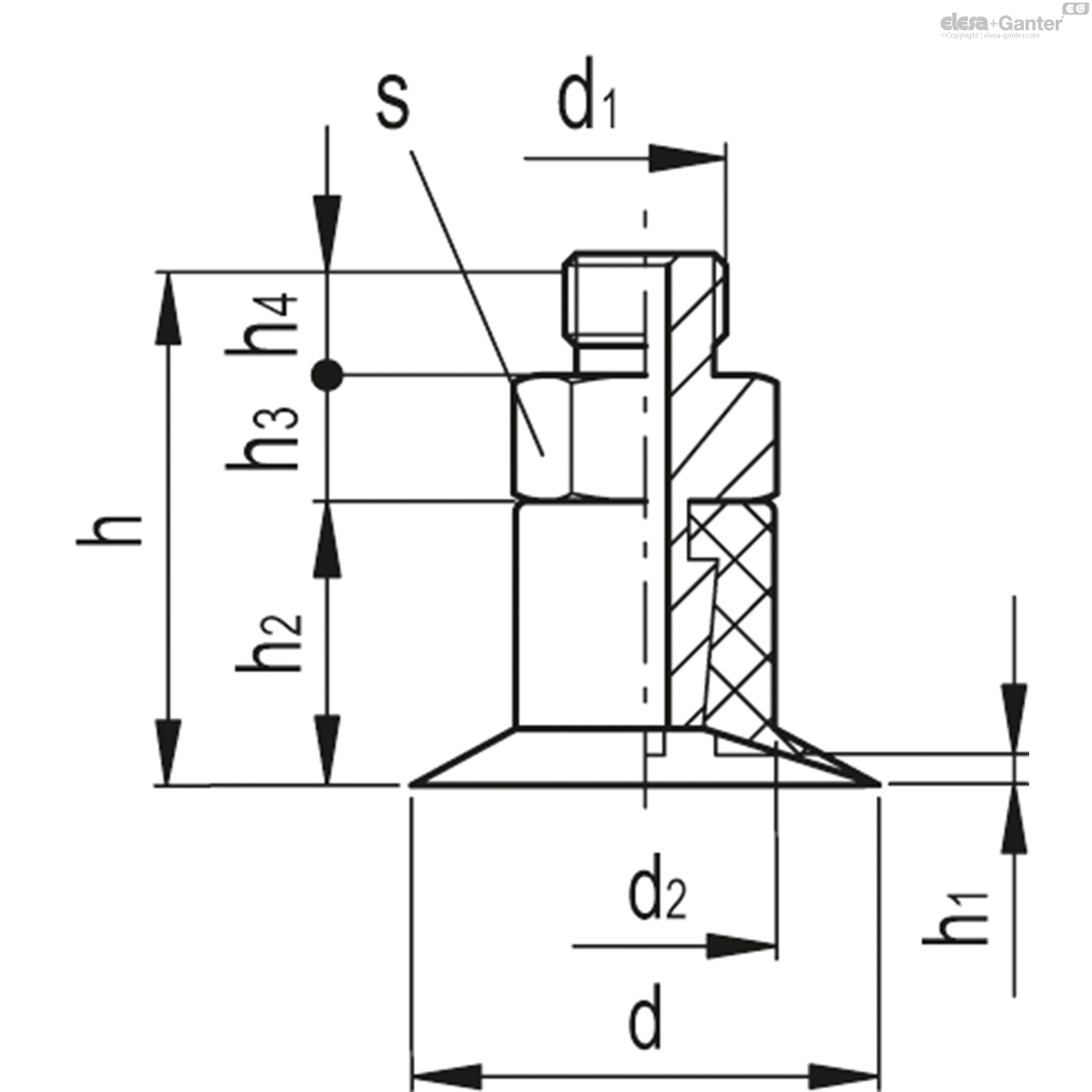

Beschreibung
|
d
|
d1
|
d2
|
h
|
h1
|
h2
|
h3
|
h4
|
s
|
F*
[Kg] |
Volumen#
[mm3] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
VV.45007
|
VVA-17-M5-T-N
|
17
|
M5
|
9
|
19.5
|
1
|
11
|
4.5
|
4
|
8
|
0.6
|
213
|
* Die in der Tabelle angegebene Kraft der Vakuumsauggreifer ist 1/3 der theoretischen Kraft, die bei einem Vakuum von -75 kPa und mit dem Sicherheitsfaktor 3 berechnet wird.# Gibt das innere geometrische Volumen des Vakuumsaugers an. Also das Volumen, d
Material
Vakuumsauggreifer aus ölbeständigem Gummi (NBR), Naturkautschuk (NR) oder Silikon (VMQ).
Halter, AVP vernickelt.
Standardausführungen
- VVA-17-A: ölbeständiger Gummi, ohne Halterung.
- VVA-17-N: Naturkautschuk, ohne Halterung.
- VVA-17-S: Silikonkautschuk, ohne Halterung.
- VVA-17-T-A: ölbeständiger Gummi, mit Halterung.
- VVA-17-T-N: Naturkautschuk, mit Halterung.
- VVA-17-T-S: Silikonkautschuk, mit Halterung.
Anwendungen
Sie finden breite Anwendung in der Papierverarbeitung, insbesondere zur Handhabung von Papierbögen und Etiketten.
