Technical datasheet
VPF-FMini Federstößel
Innengewindeverbinder und gerade Schnellkupplung
Innengewindeanschlüsse, Stahl, Aluminium und Messing
|
Katalog
|

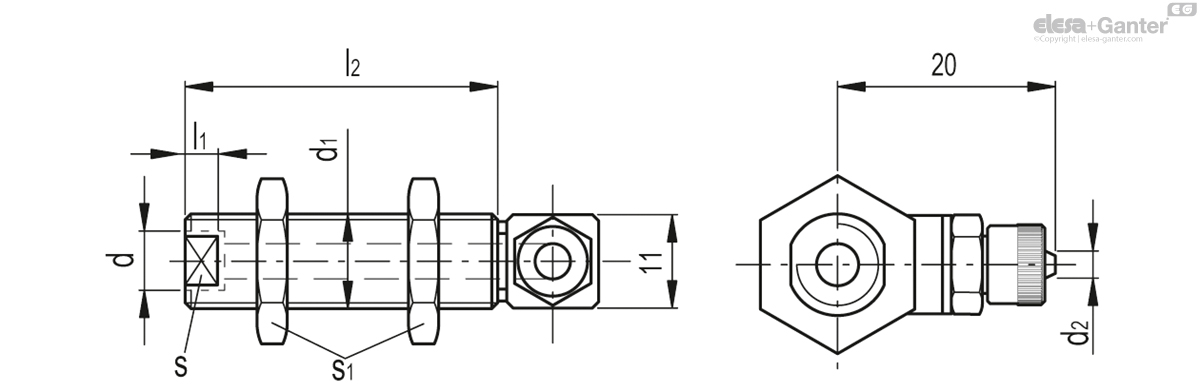

Beschreibung
|
d
|
d1
|
d2*
|
l
|
l1
|
l2
|
s
|
s1
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
VV.44001
|
VPF-70-01-M5-F
|
M5
|
G1/8
|
4
|
46
|
6
|
30
|
8
|
12
|
19
|
|
VV.44003
|
VPF-70-05-M5-F
|
M5
|
M12x1.25
|
4
|
46
|
6
|
30
|
10
|
19
|
45
|
* Kompatibel mit Druckluftschläuchen mit dem in der Tabelle angegebenen Durchmesser.
Material
Bolzen, Gewindehülse und Spannmuttern aus vernickeltem Messing.
Luftanschluss aus blau eloxiertem Aluminium und AVP-Stahl.
Standardausführungen
- VPF-F: mit gerader Schnellkupplung.

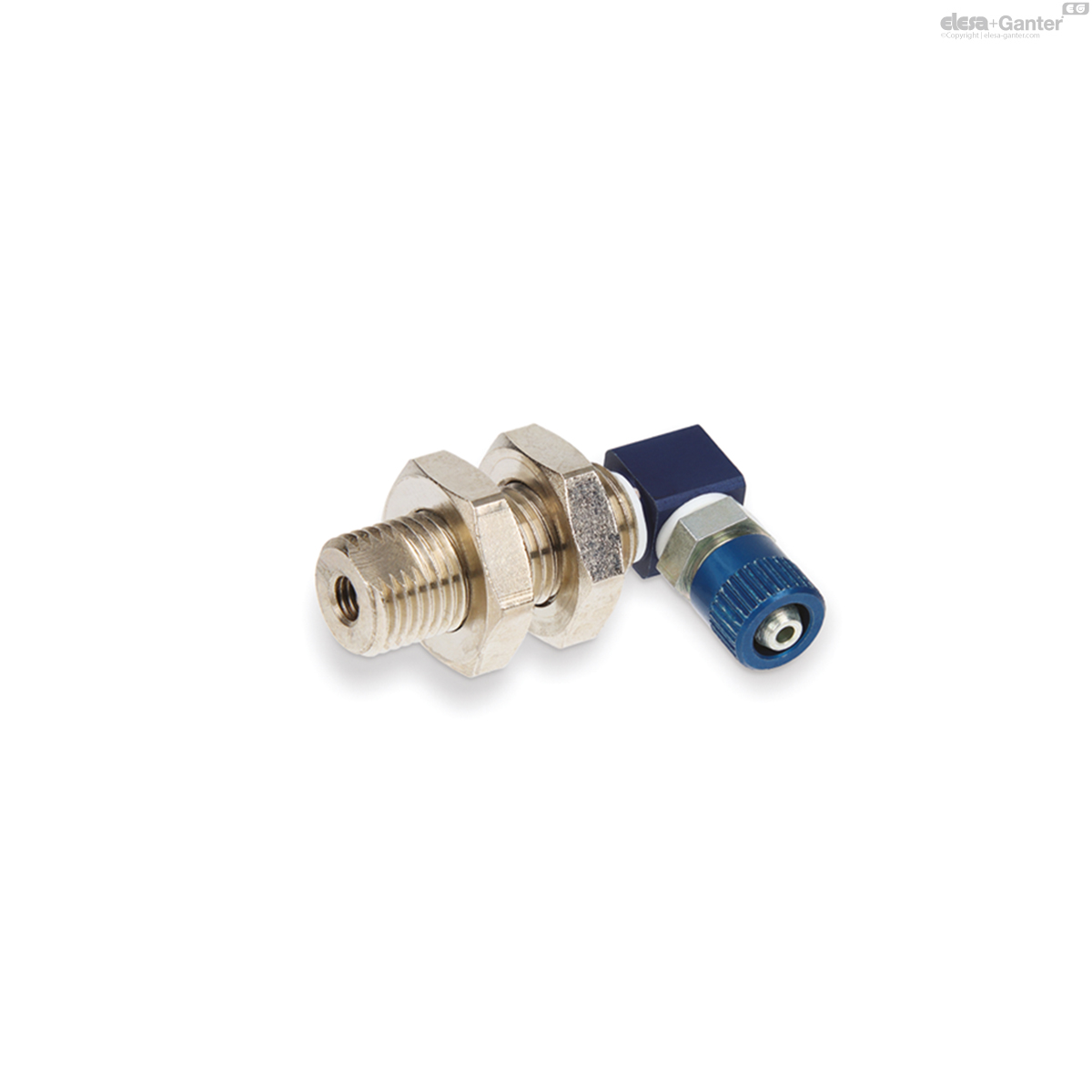

- VPF-F-L: mit L-förmiger Schnellkupplung.
Eigenschaften
Die VPF Federstößel bestehen aus Gewindebuchsen mit Sechskant-Klemmmuttern zur Höheneinstellung und zur Befestigung am Automatisierungsgerät.
Der Gewindeanschluss dient zur Befestigung des Vakuumsaugers mit Halterung. Auf der gegenüberliegenden Seite befindet sich die Schnellkupplung zum Anschluss des Saugschlauches.
Kompatibel mit Kunststoffschläuchen des Durchmessers 4x6.
