Technical datasheet
STC-ASteckverbinder für Vierkantrohre

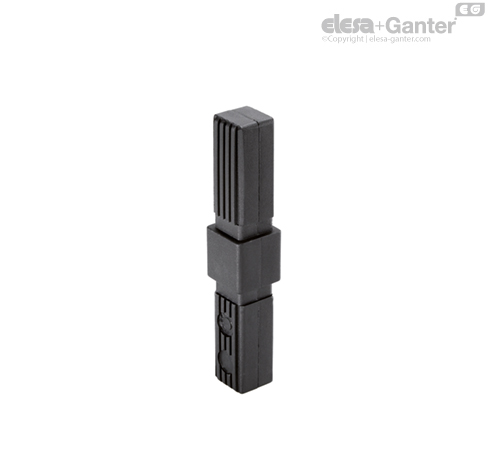

Steckverbinder für Vierkantrohre
Kunststoff Thermoplast
STC-3A-3W
|
Katalog
|
Beschreibung
|
L
|
h
|
l
|
ß min-max
|
External tube diameter
|
Internal tube diameter
|
Thickness
|
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
430103
|
STC.25-3A-3W-A-C9
|
25
|
38
|
22+/-0.15
|
45 ÷ 195
|
25
|
22
|
1.5
|
86
|
STC-2A-2W
|
Katalog
|
Beschreibung
|
L
|
h
|
l
|
ß min-max
|
External tube diameter
|
Internal tube diameter
|
Thickness
|
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
430003
|
STC.20-2A-2W-A-C9
|
20
|
35
|
17+/-0.15
|
0 ÷ 190
|
20
|
17
|
1.5
|
55
|
|
430053
|
STC.25-2A-2W-A-C9
|
25
|
38
|
22+/-0.15
|
45 ÷ 195
|
25
|
22
|
1.5
|
65
|
Verbindung
Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Standardausführungen
- 2A-2W: zweidimensionaler Zwei-Wege-Verbinder
- 3A-3W: dreidimensionaler Drei-Wege-Verbinder
Funktionen und Anwendungen
Die Steckverbinder dienen dazu Strukturen aus Vierkant-Profilen herzustellen. Der Aufbau und die Anordnung können einfach mit der Auswahl der Steckverbinder festgelegt werden und benötigen keine weiteren Schrauben oder andere Befestigungselemente.
