Technical datasheet

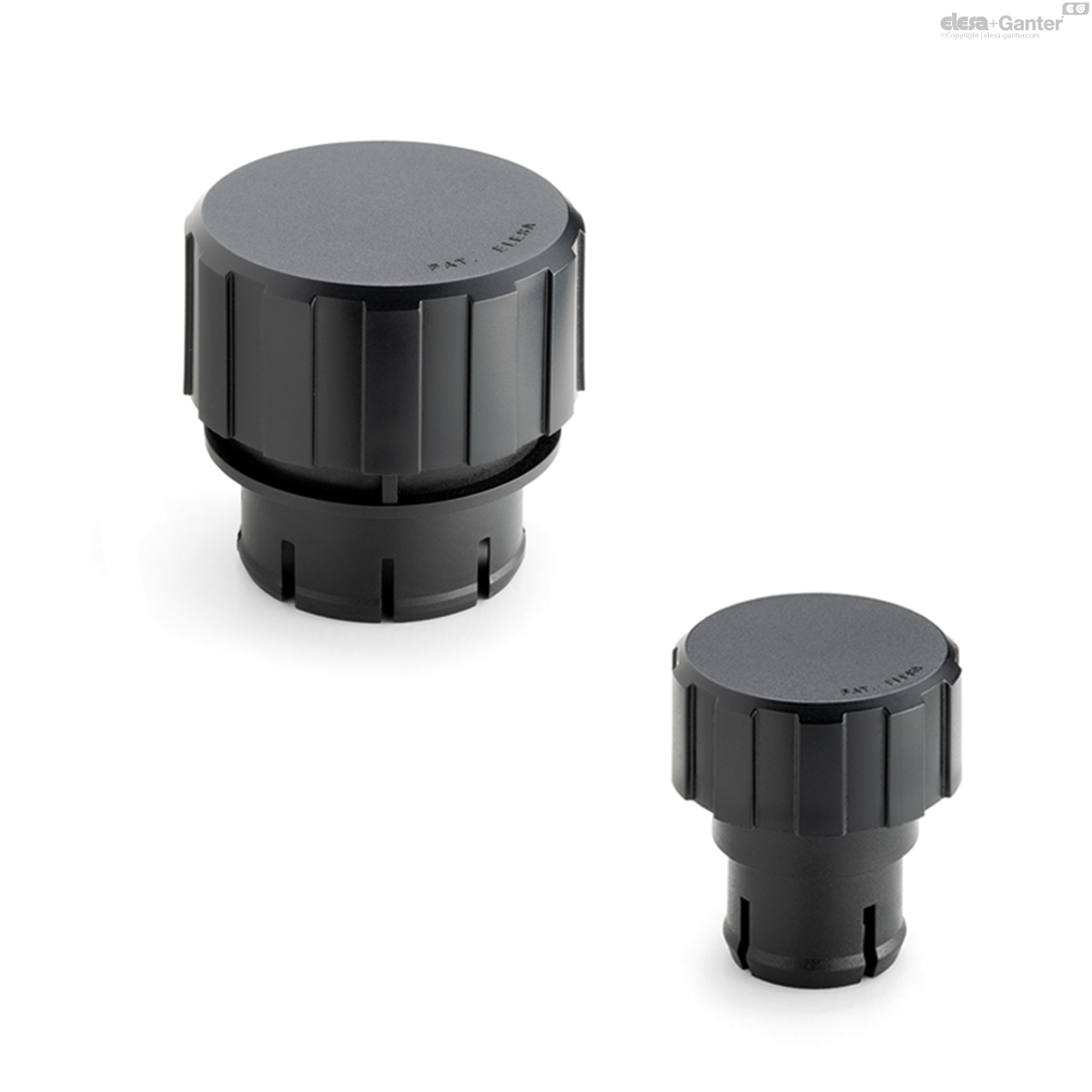

SFP-RTBelüftungsdeckel
Belüftungsdeckel
für Montage auf Gummirohren, mit Spritzschutz, Kunststoff Thermoplast
|
Katalog
|

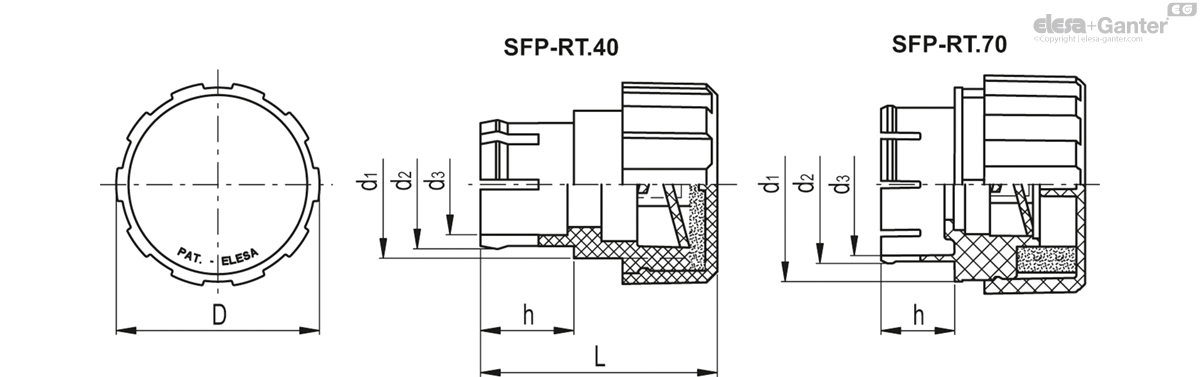

Beschreibung
|
D
|
L
|
d1
|
d2
|
d3
|
h
|
|
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
56685
|
SFP-RT.40+F FOAM-C9
|
42
|
49
|
30
|
26.5
|
21
|
19
|
24
|
|
54885
|
SFP-RT.70+F FOAM-C9
|
70
|
67.5
|
64
|
52
|
47
|
24
|
86
|
Deckel
Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Montage
Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Ausgestattet mit elastischem Kupplungssystem.
Spritzschutz
Kunststoff Thermoplast
Luftfilter
PU-Schaum, Polyurethan (Polyester), mit Filterfeinheit 40 µm.
Maximale Gebrauchstemperatur
100°C.
Funktionen und Anwendungen

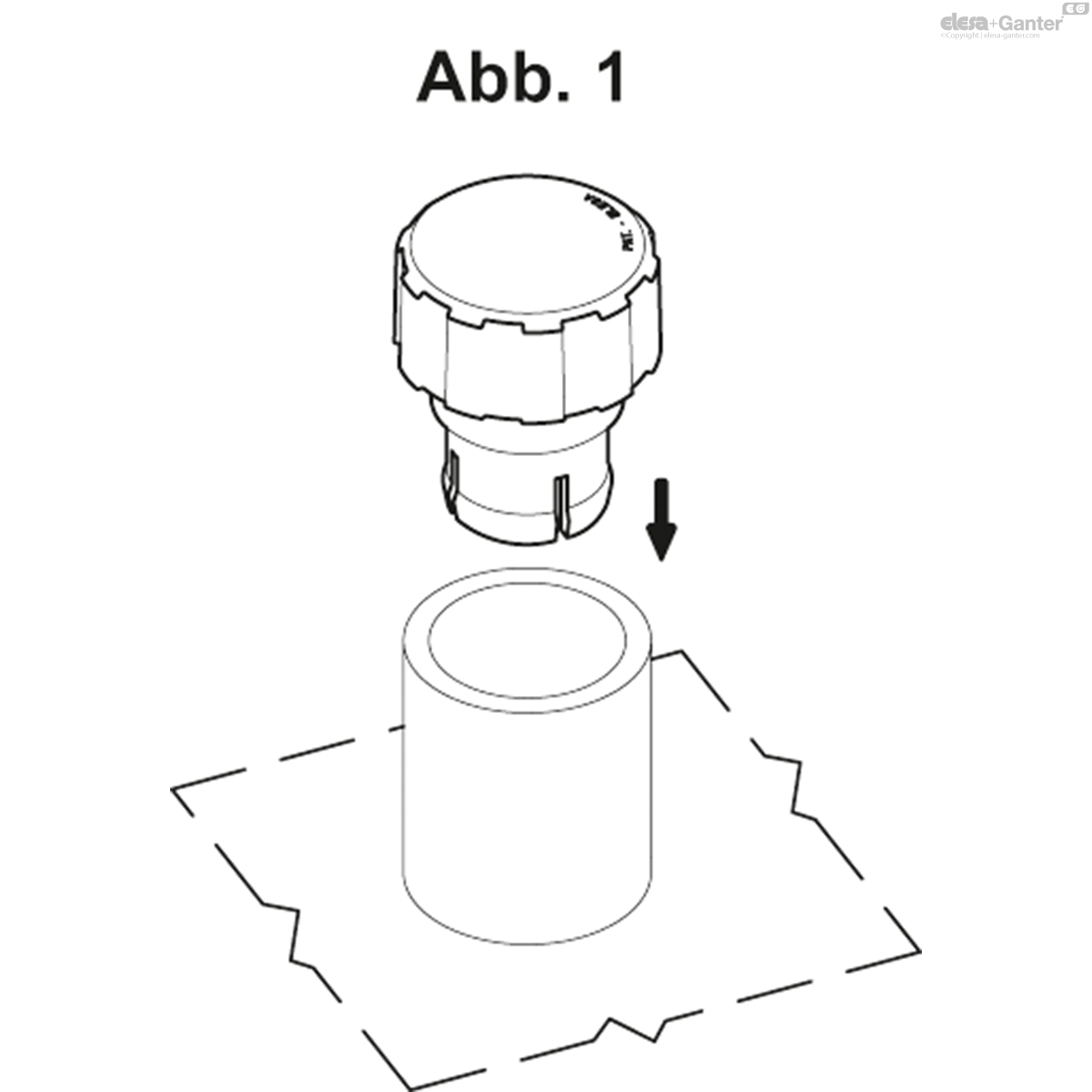

Die Belüftungsdeckel SFP-RT sind mit einem elastischen Kupplungssystem ausgestattet, das die Verwendung mit Gummirohren ermöglicht (siehe Abb. 1).
Den Belüftungsdeckel ganz ins Rohr stecken.
Bei Gummirohren mit sehr hohen Toleranzen im Vergleich zum Nenndurchmesser kann ein Schlauchbinder verwendet werden, um eine dichte Verbindung zu gewährleisten.

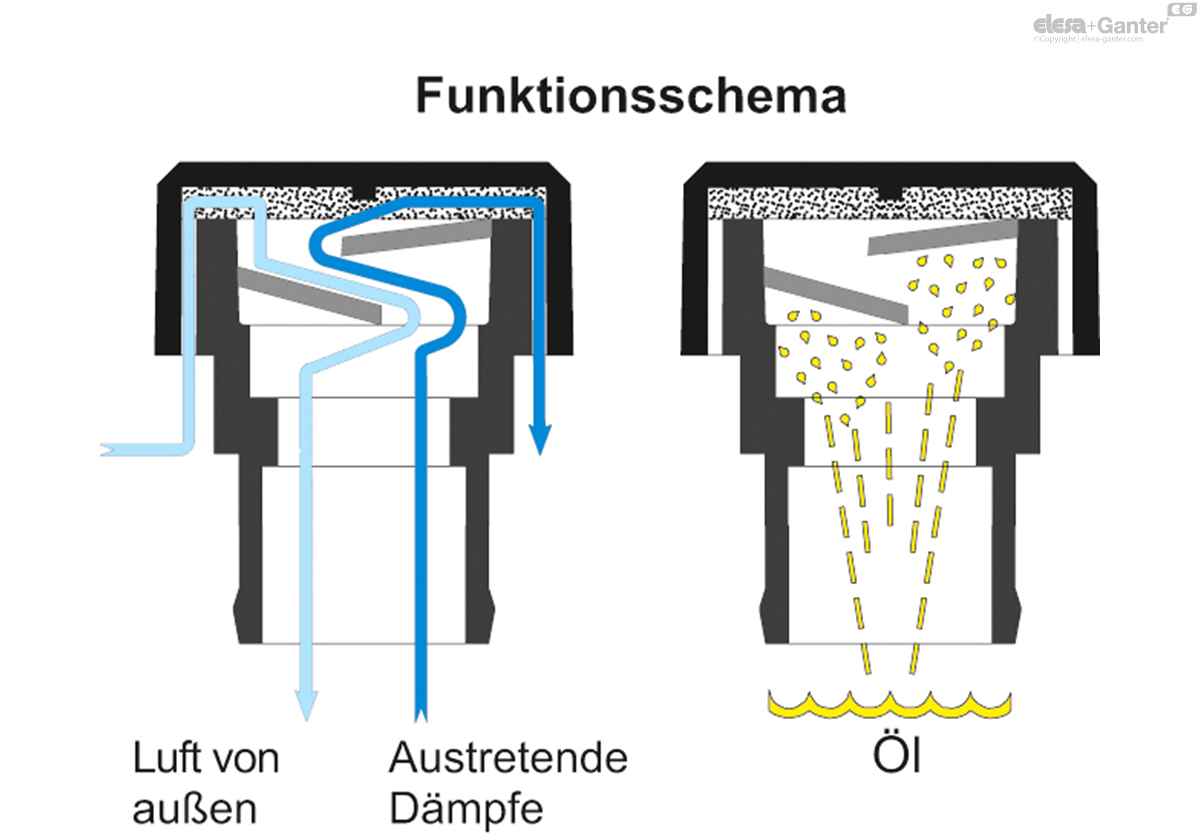

Die Belüftungsdeckel SFP-RT werden mit einem Spritzschutz geliefert (Elesa-Originalausführung), um Ölverlust zu verhindern. Sie sind besonders in Tanks einsetzbar, in denen das Öl heftiger aufgerührt wird und somit gegen den Belüftungsdeckel gespritzt werden kann.
Montage auf Gummirohren mit Durchmesser 1“ (SFP-RT.40) oder 2“ (SFP-RT.70).
Technische Daten

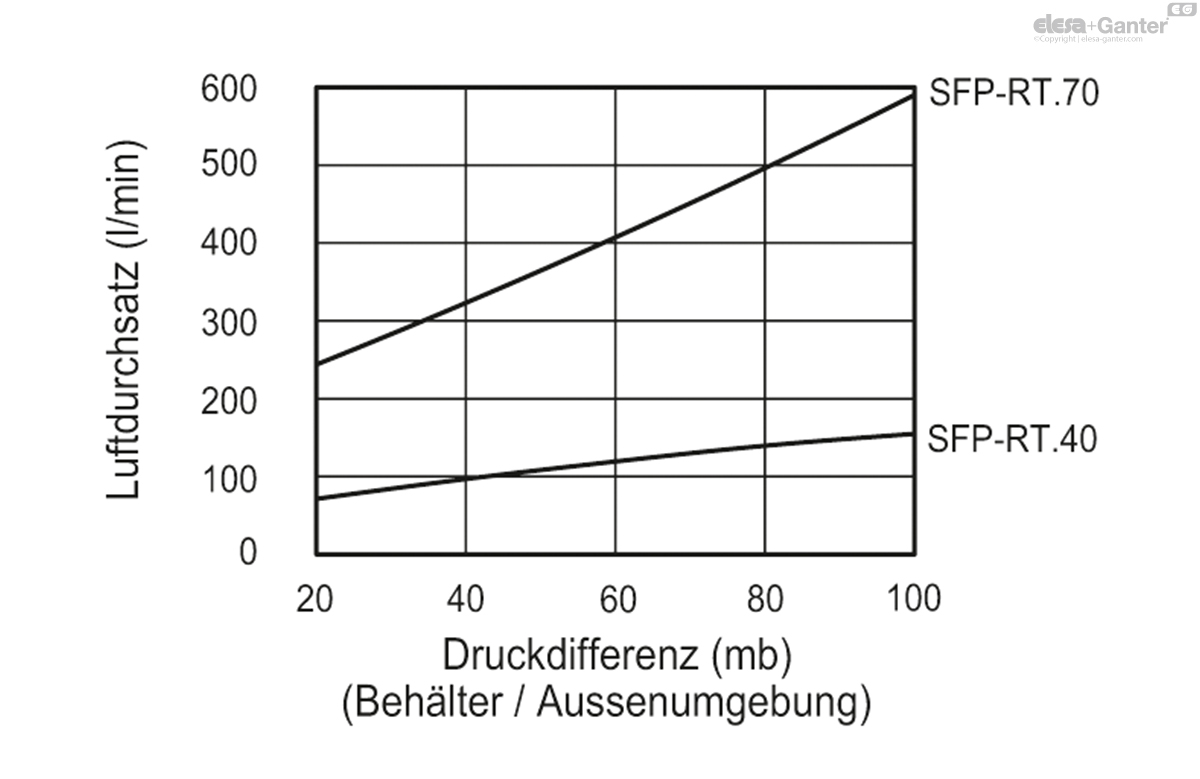

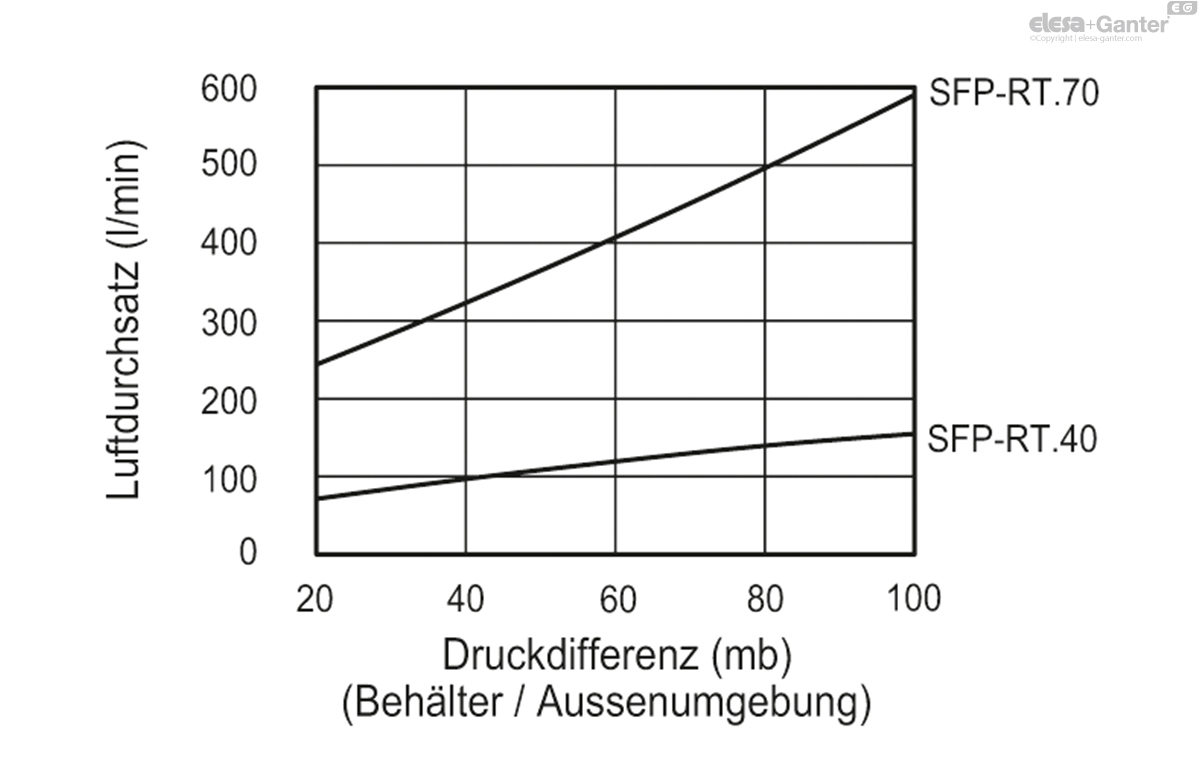

Der Luftstrom der verschiedenen Ausführungen der Belüftungsdeckel kann aus dem Diagramm entnommen werden und bezieht sich auf die Differenz des Innen- und Außendrucks.
Verwandte Produkte
SFC.

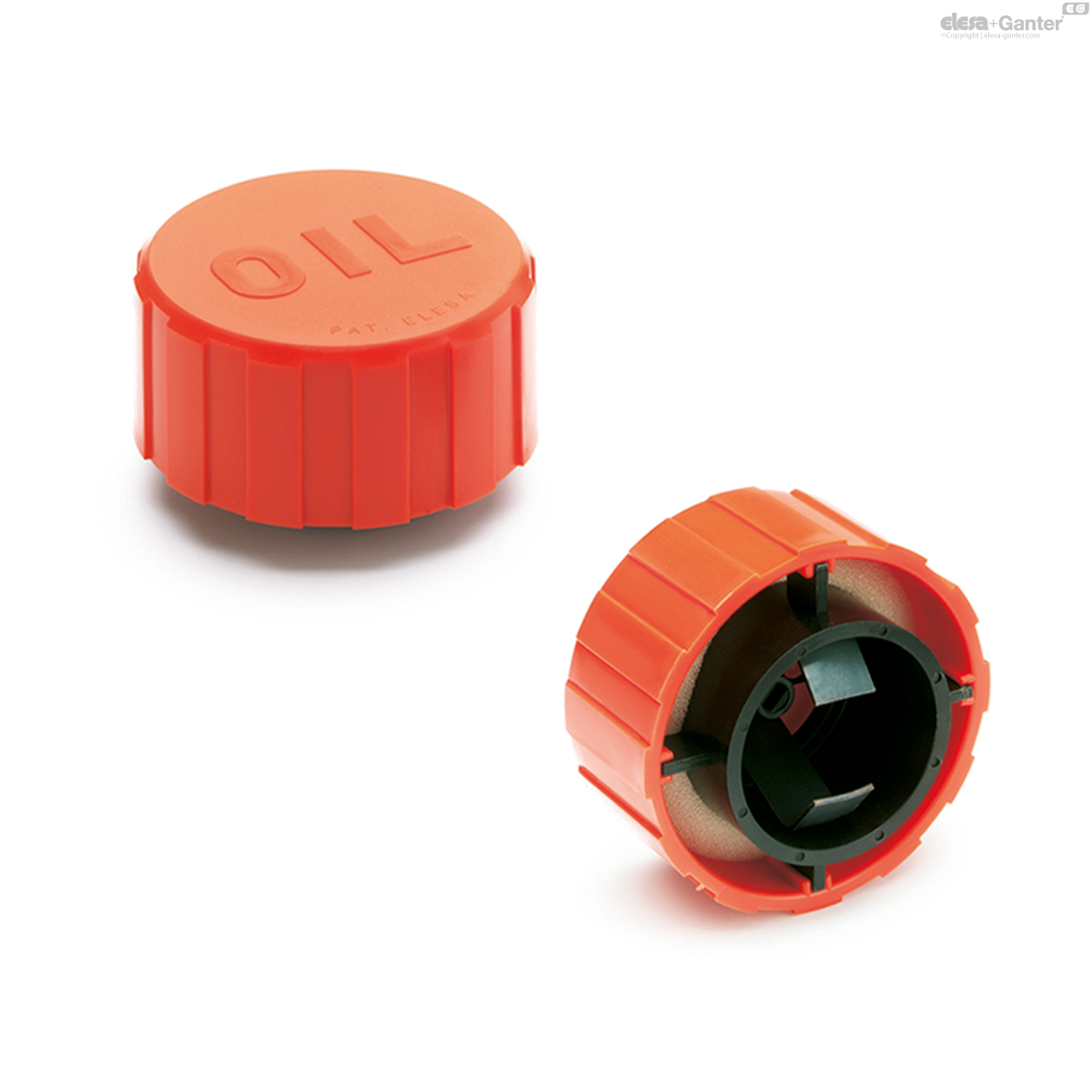

Entlüftungskappe
mit Verschluss, Kunststoff Thermoplast bis zu 80°C
SFN-PF+F

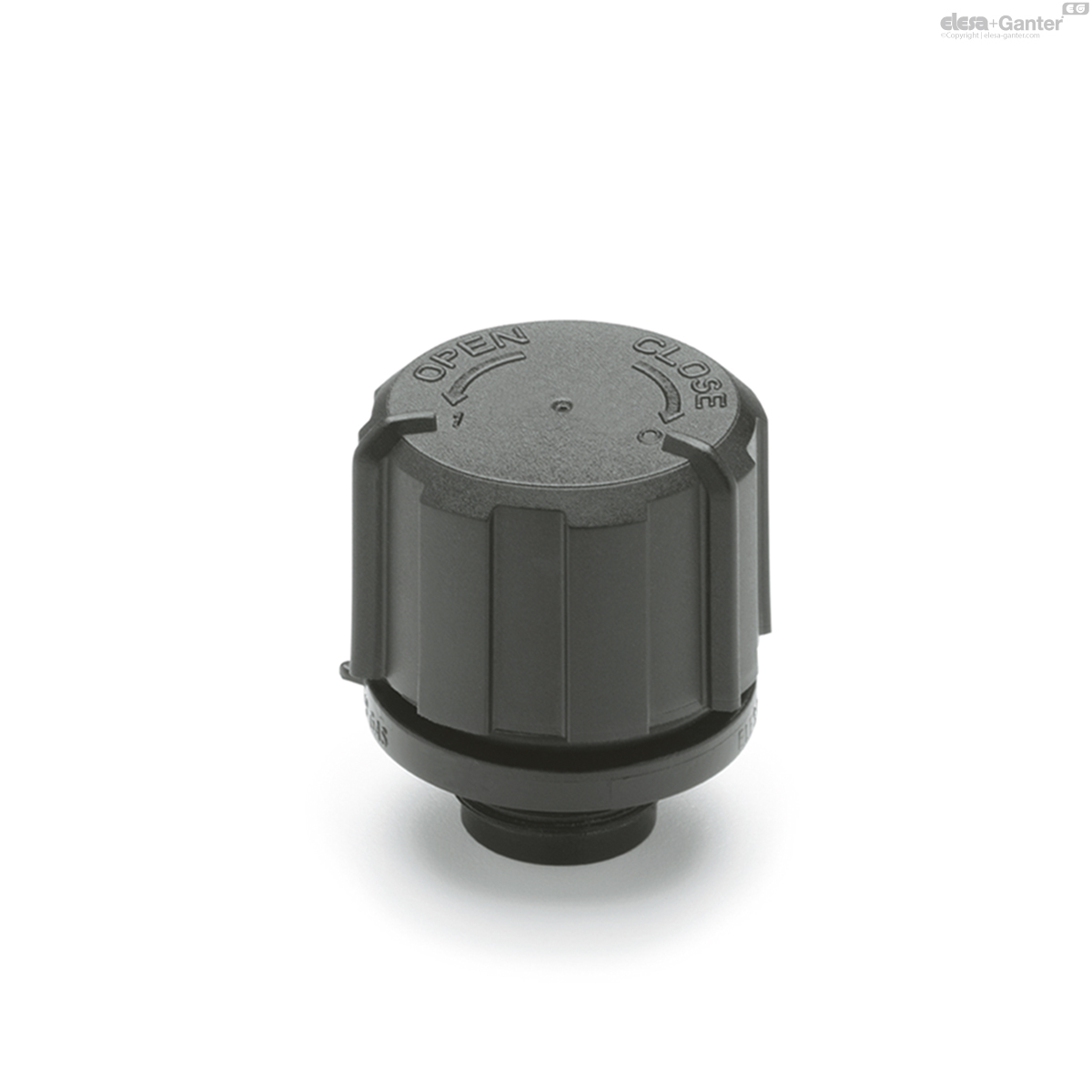

Entlüftungskappe
mit Spannzange, Kunststoff Thermoplast bis zu 100°C
SFN-RT
Belüftungsdeckel
für Montage auf Gummirohren, Kunststoff Thermoplast
SFN.
Belüftungsdeckel
Kunststoff Thermoplast
SFP.
Belüftungsdeckel
mit Spritzschutz, Kunststoff Thermoplast

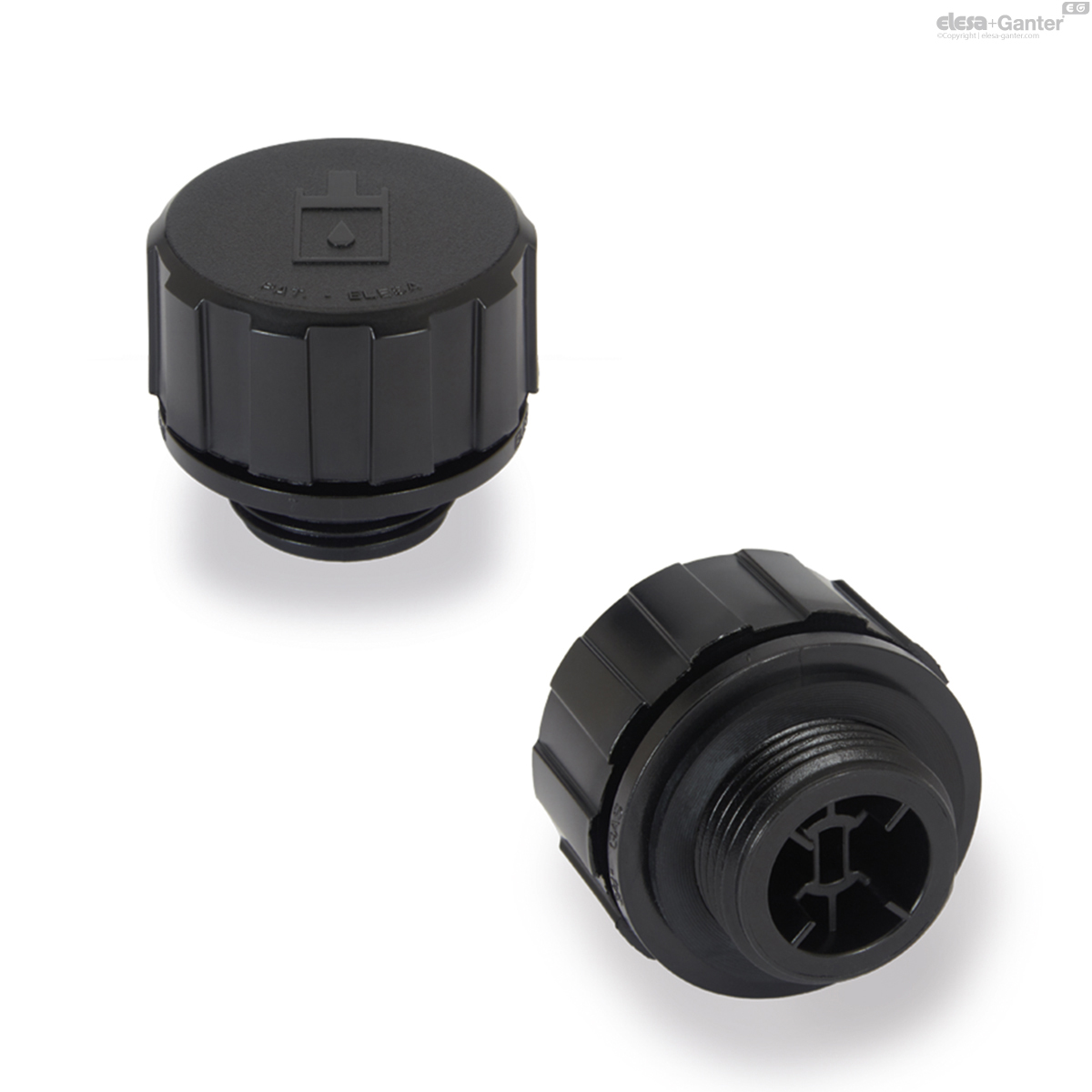

SFX.
