Technical datasheet

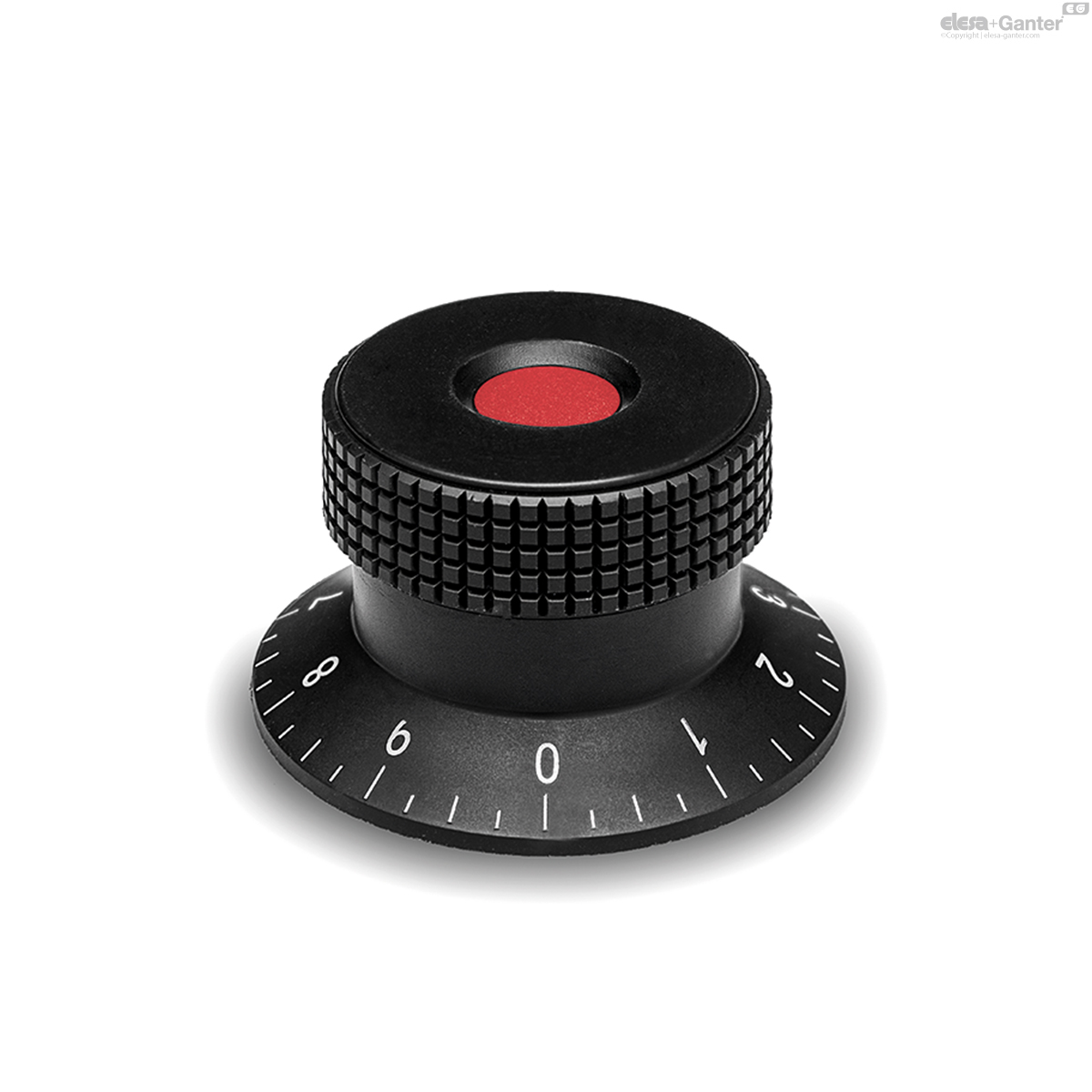

MBR+FGSZustellräder
mit Markierungen
mit Bund oder Flansch, Thermoplast
|
Katalog
|
Beschreibung
|
D
|
dH9
|
L
|
d1
|
d2
|
d3
|
h
|
h1
|
h2
|
h3
|
f
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
34815-C2
|
MBR.30 B-5+FGS-C2
|
30
|
5
|
24
|
11
|
26
|
42
|
12
|
10.5
|
8.5
|
5
|
M4
|
|
34825-C2
|
MBR.30 B-6+FGS-C2
|
30
|
6
|
24
|
12
|
26
|
42
|
14
|
10.5
|
8.5
|
5
|
M4
|
|
34835-C2
|
MBR.40 B-6+FGS-C2
|
40
|
6
|
26
|
12
|
34.5
|
50
|
14
|
12
|
9
|
5.5
|
M4
|
|
34855-C2
|
MBR.50 B-8+FGS-C2
|
50
|
8
|
33
|
15
|
45
|
63
|
20
|
15
|
11.5
|
6.5
|
M5
|
Knopf
Hoch belastbarer Kunststoff Thermoplast (Polypropylen PP), schwarz, matt
Bund oder Flansch
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt
Farbige Abdeckkappe
Kunststoff Thermoplast, matt
Farbe der Abdeckkappe (C9, …, C6) an Bestellbezeichnung anhängen.
Auf Anfrage und bei entsprechender Stückzahl auch in anderen Farben, mit kundenspezifischen Symbolen oder Kennzeichnungen lieferbar.
Standardausführungen
Buchse Messing, Bohrungs-Sackloch
Montage mittels mitgelieferten Gewindestiften UNI 5929 (Gewindestifte mit Innensechskant und Abdeckkappe), Stahl brüniert
- MBR+C: Bund ohne Markierung
- MBR+CK: Bund mit Dreieck-Index
- MBR+CGS: Bund mit Standard Skalierung, 40 Teilstriche, Nummerierungen von 0 bis 9 im Uhrzeigersinn ansteigend
- MBR+FK: Flansch mit Dreieck-Index
- MBR+FGS: Flansch mit Standard Skalierung, 40 Teilstriche, Nummerierungen von 0 bis 9 im Uhrzeigersinn ansteigend
- MBR+FKP: Flansch mit Dreieck-Index Ausnehmung zur Montage auf Potentiometer
- MBR+FGSP: Flansch mit Standard Skalierung, 40 Teilstriche, Nummerierungen von 0 bis 9 im Uhrzeigersinn ansteigend Ausnehmung zur Montage auf Potentiometer
Skala graviert und Dreiecks-Index
Ergonomie und Design
Die Feinrändelung des Zustellrades ermöglicht einen sicheren und angenehmen Griff. Dies ermöglicht dem Anwender eine präzise Verstellung bzw. Positionierung.
