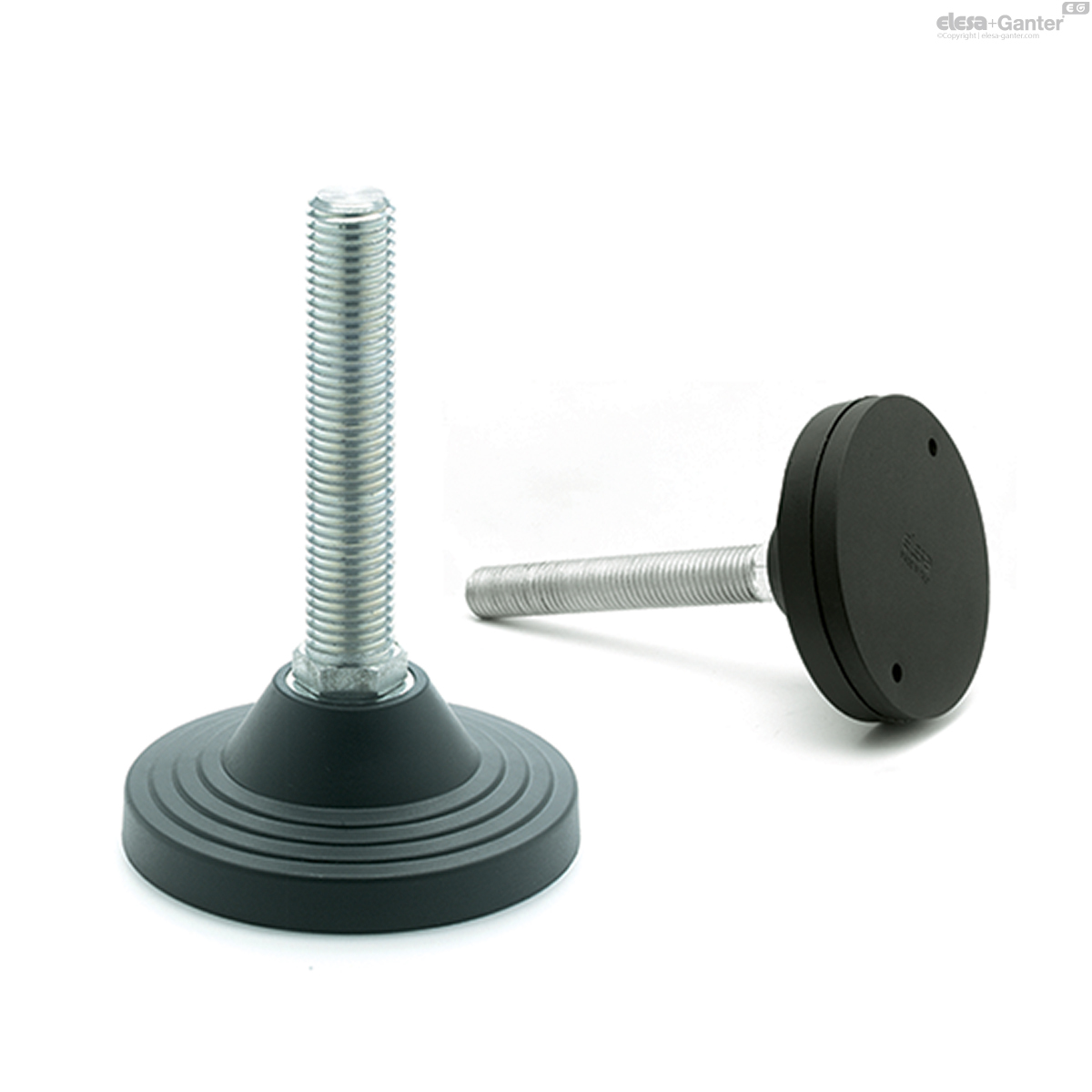

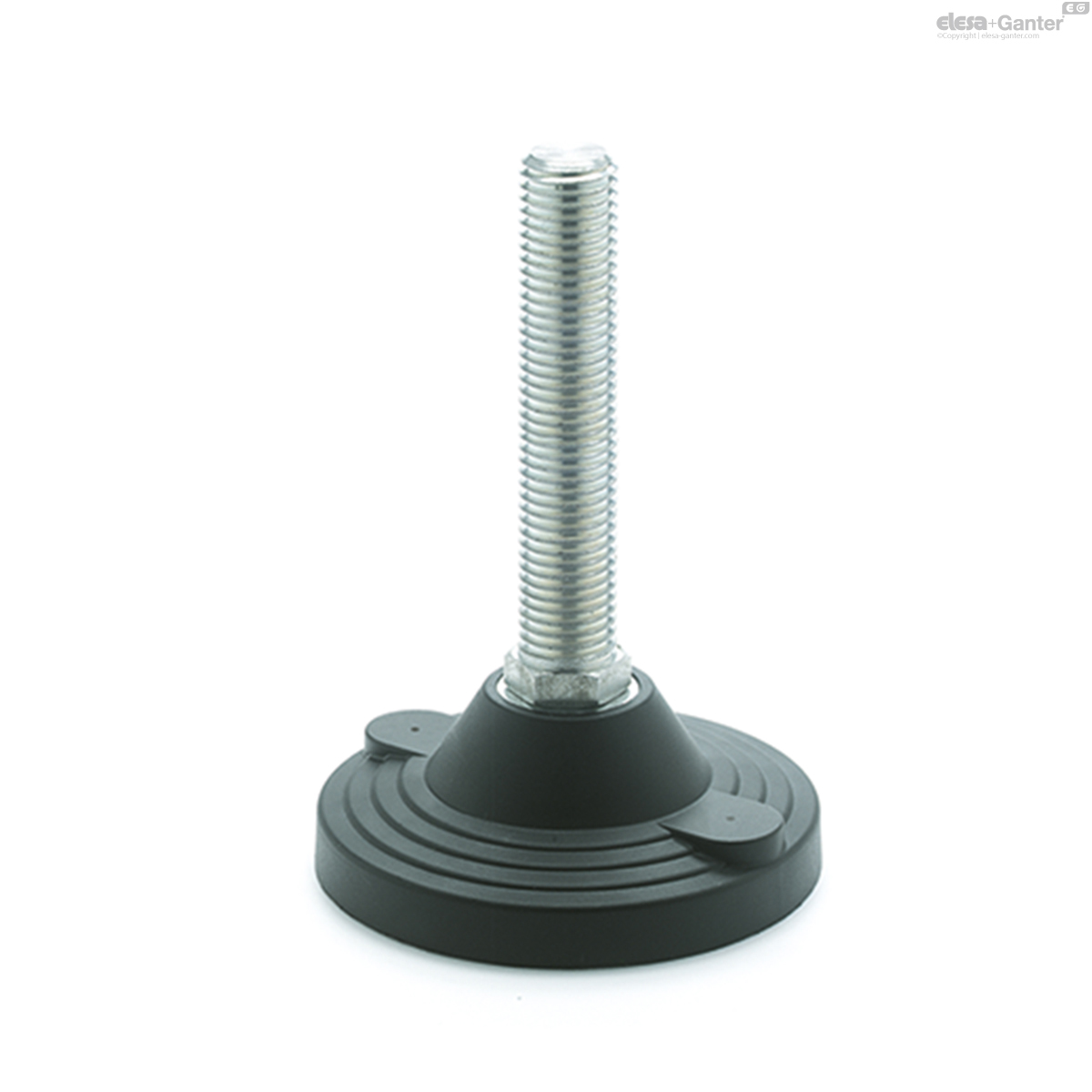

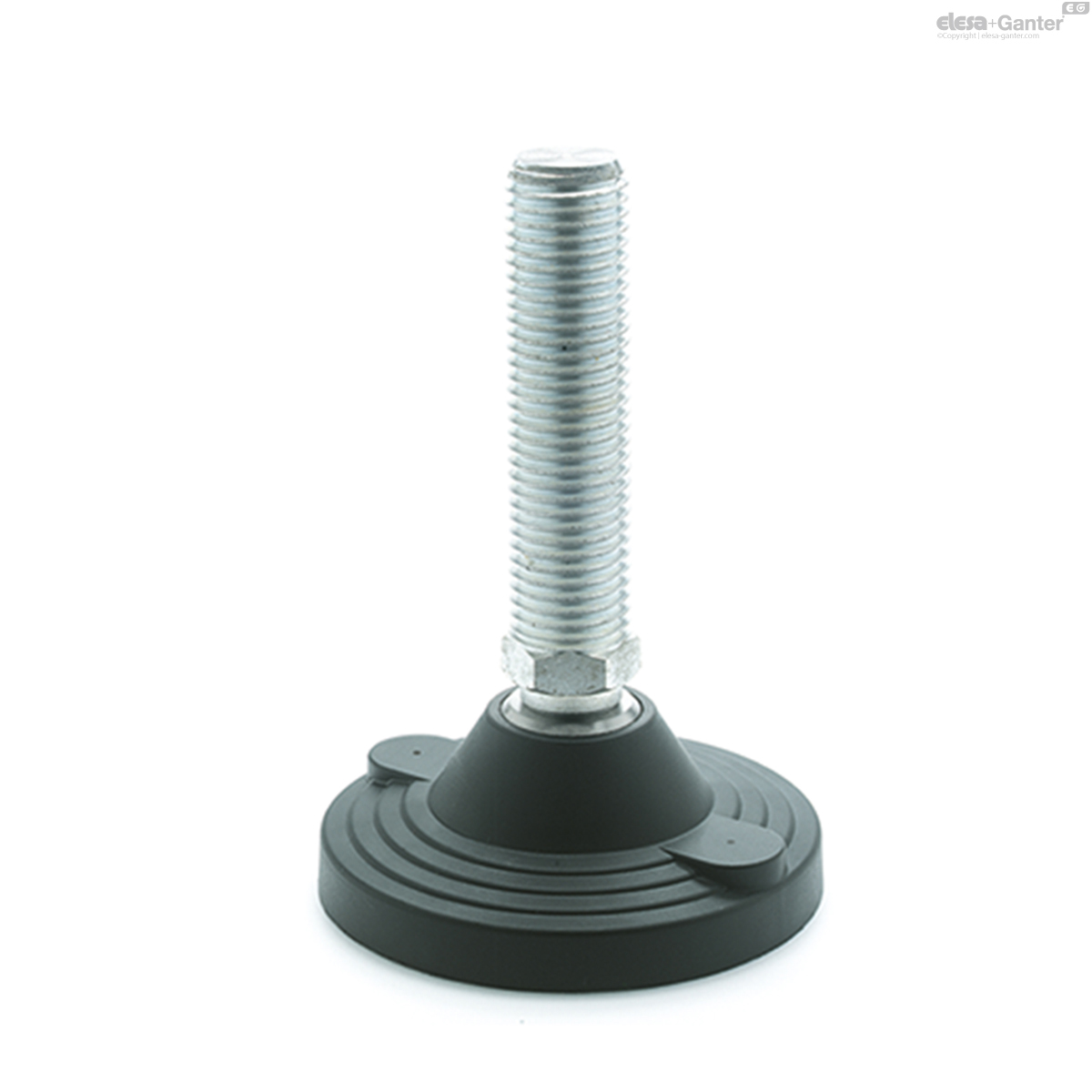

LV.A-APSGelenkfüße

Ohne rutschfeste Gummiauflage

Fuß Kunststoff Thermoplast, Spindel Stahl

Technical datasheet

LV.A-APS-AS

With no-slip disk

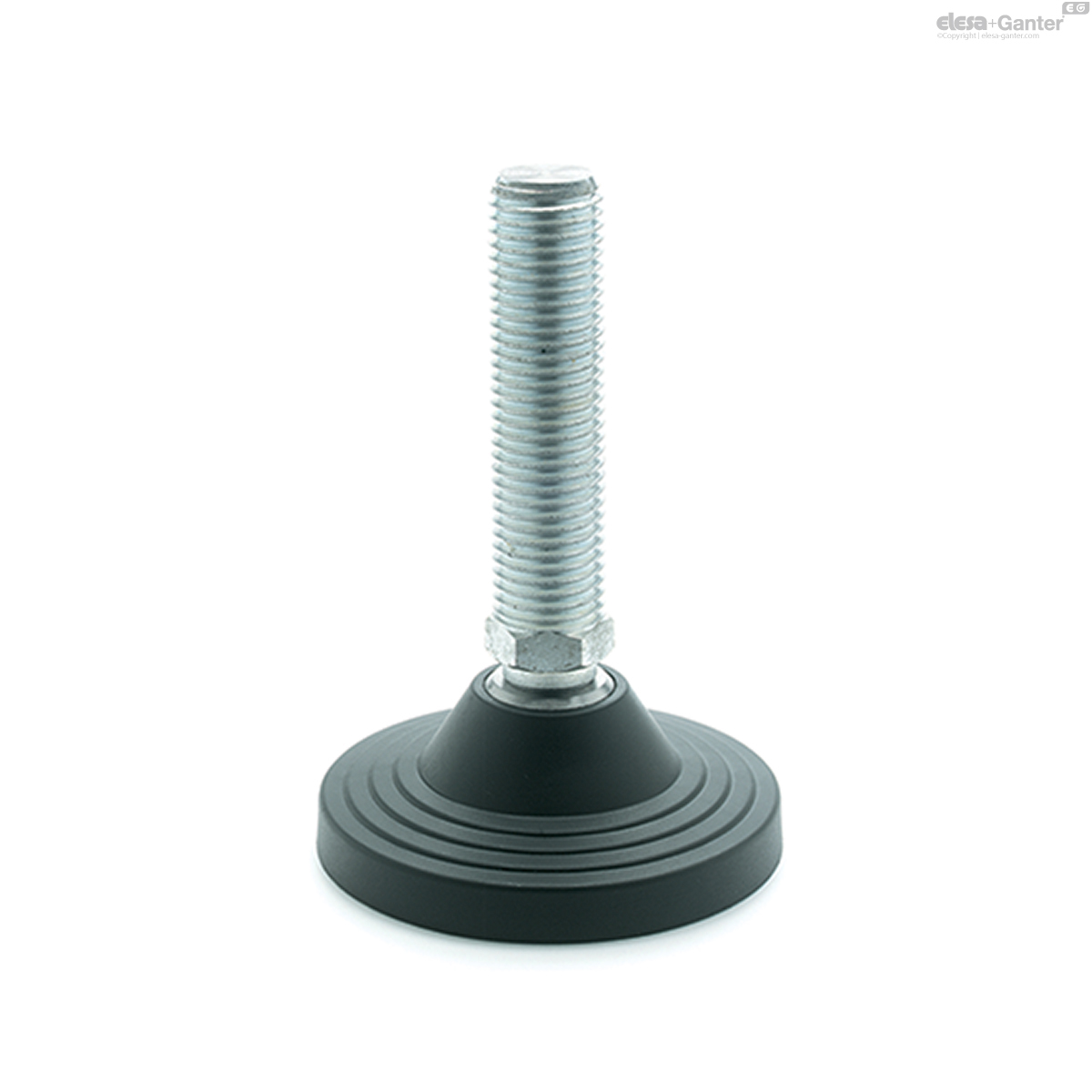

LV.A-APS

Ohne rutschfeste Gummiauflage

LV.A-APS

Zurücksetzen

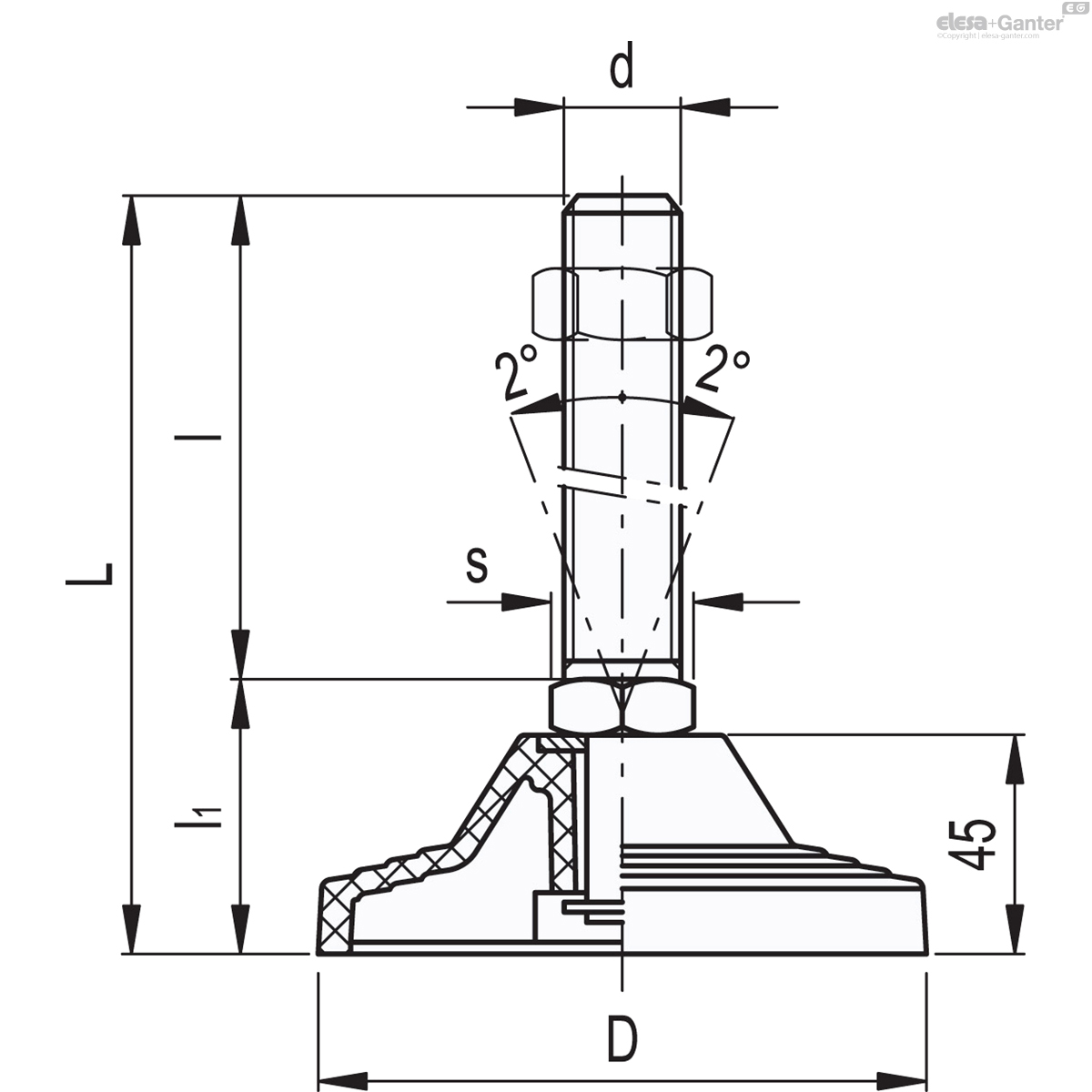

Katalog	Beschreibung	D	d	L	l	l₁	s	Max. limit static load* [N]

306961	LV.A-125-APS-M20x95	125	M20	150	95	55	24	40000	573
306965	LV.A-125-APS-M20x155	125	M20	210	155	55	24	40000	701
306971	LV.A-125-APS-M24x95	125	M24	150	95	55	24	40000	625
306975	LV.A-125-APS-M24x155	125	M24	210	155	55	24	40000	740
306985	LV.A-125-APS-M30x155	125	M30	210	155	55	30	40000	930

* Die max. statische Belastbarkeit ist der Wert ab dem die Belastung auf das Element zu Brüchen im Kunststoff führen kann. Hier sollte jedoch auch ein Sicherheitsfaktor miteinbezogen werden. Dieser sollte sich an der Anwendung und dem Sich

Fuß

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.

Verstellspindel

Stahl verzinkt, blau passiviert mit Sechskant, mit Fuß durch verzinkte Scheibe und Seeger-Ring verbunden.

Standardausführungen

LV.A-APS: ohne rutschfeste Gummiauflage
LV.A-APS-AS: mit rutschfester Gummiauflage (NBR), 90 Shore A, schwarz, verstärkt durch eine 2mm verzinkte Stahlscheibe und montiert mittels zwei Schrauben

Eigenschaften

Die spezielle Rändelung unter dem Fuß bietet perfekte Stabilität und Halt wenn die Gelenkfüße ohne rutschfester Gummiauflage verwendet werden, selbst auf Oberflächen welche nicht komplett eben sind.

Die Komponenten der Stellfüße (Fuß und Gewindespindel) werden bereits montiert geliefert.
