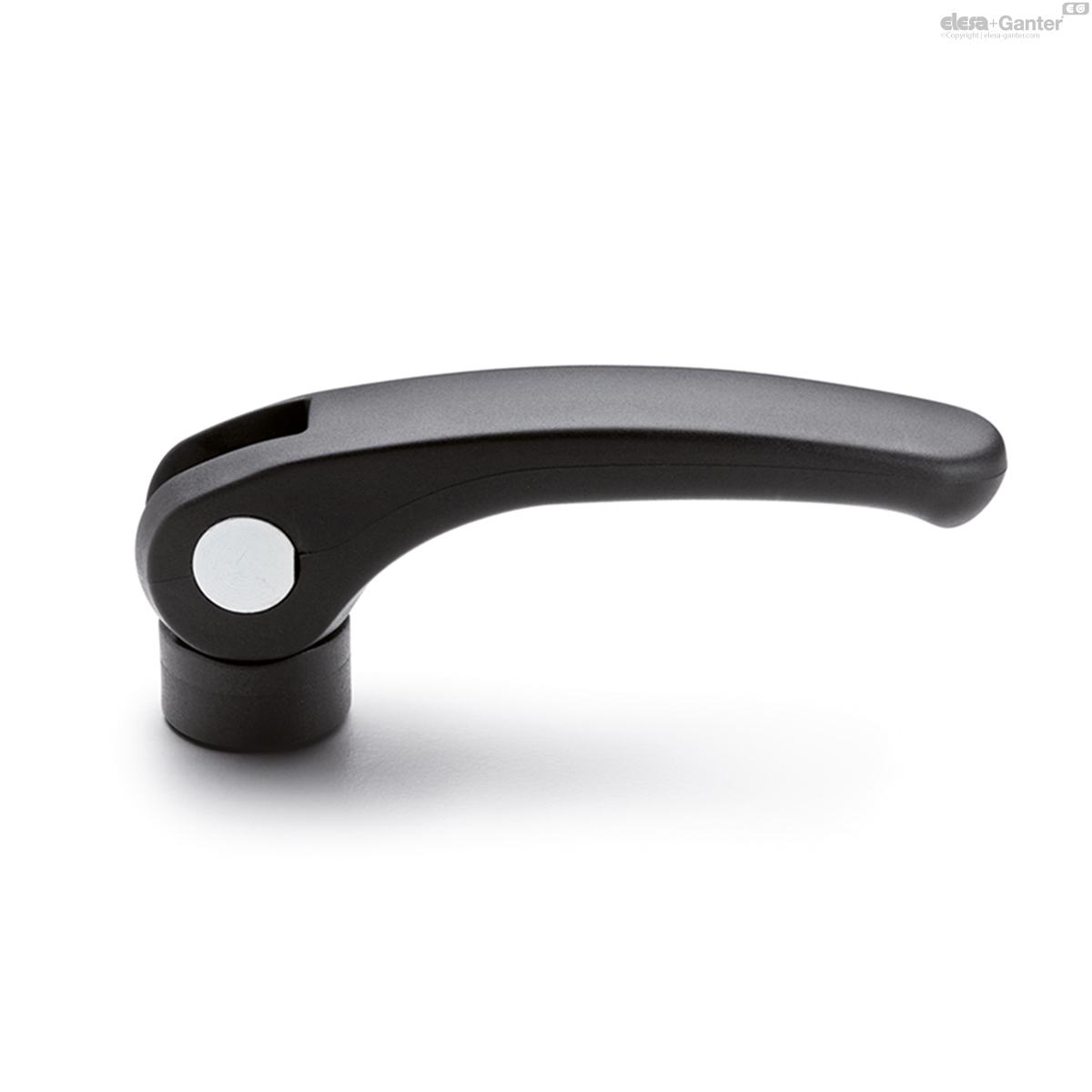

LAC-BExzenterspanner

ohne Stellmutter, Achse mit verzinkter Stahl-Gewindebohrung

Kunststoff Thermoplast

Technical datasheet

ohne Stellmutter, Achse mit verzinkter Stahl-Gewindebohrung

LAC-B

ohne Stellmutter, Achse mit verzinkter Stahl-Gewindebohrung

LAC-B-R

mit Stellmutter, Achse mit verzinkter Stahl-Gewindebohrung

LAC-SST-R

mit Stellmutter, Achse mit Edelstahl 1.4305 Gewindebohrung

LAC-SST

ohne Stellmutter, Achse mit Edelstahl 1.405 Gewindebohrung

LAC-p

ohne Stellmutter, Achse mit verzinktem Stahl-Gewindebolzen

LAC-SST-p

ohne Stellmutter, Achse mit Edelstah 1.4305 Gewindebolzen

LAC-p-R

mit Stellmutter, Achse mit verzinktem Stahl-Gewindebolzen

LAC-SST-p-R

mit Stellmutter, Achse mit Gewindebolzen Edelstahl 1.4305

LAC-B

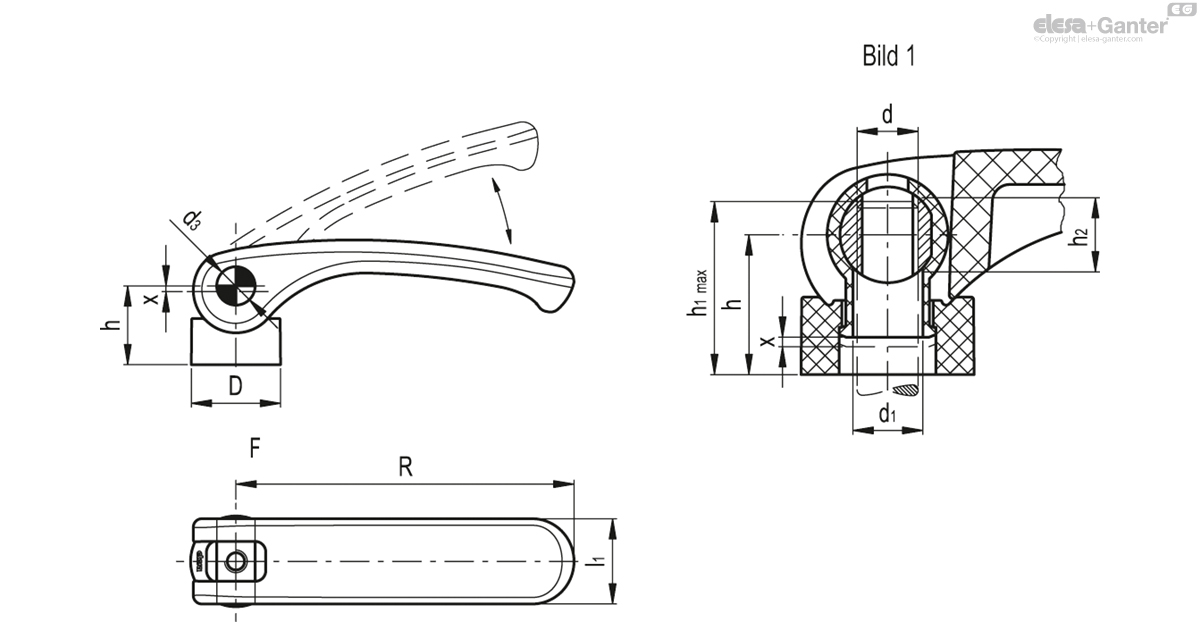

Katalog	Beschreibung	R	d	D	h	h_{1 max}	h₂	d₁	d₃	l₁	x	Fmax* [N]
33321	LAC.44-B-M5	44	M5	17.5	18	20.5	5.5	6.1	9	18	0.5	3500
33422	LAC.44-B-M6	44	M6	17.5	18	20.5	5.5	6.1	9	18	0.5	3500
33483	LAC.63-B-M5	63	M5	17.5	18	20.5	5.5	6.1	9	18	0.75	4000
33482	LAC.63-B-M6	63	M6	17.5	18	20.5	5.5	6.1	9	18	0.75	4000
33561	LAC.80-B-M6	79	M6	20	21	25.5	7	8.1	11	20	1	7000
33562	LAC.80-B-M8	79	M8	20	21	25.5	7	8.1	11	20	1	7000

* Maximaler Spannkraft.

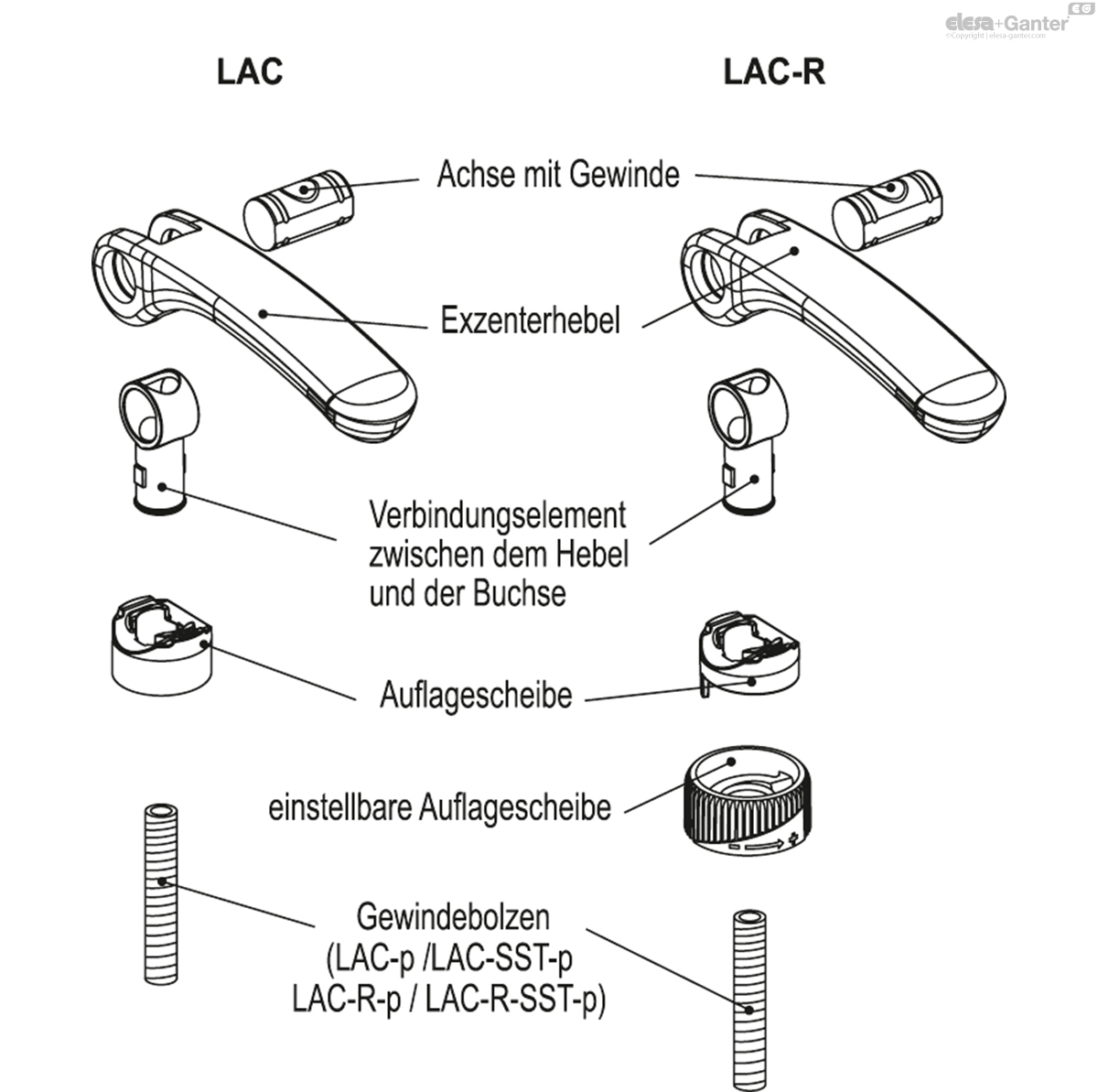

Hebel

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt

Achse

Verzinkter Stahl glänzend oder Edelstahl 1.4305, Gewindebohrung oder Gewindestift

Verbindungsstück

Kunststoff Thermoplast (Polyamid PA), schwarz

Auflagescheibe

Kunststoff SUPER-Thermoplast (Polyamid PA), schwarz

Stellmutter

Kunststoff SUPER-Thermoplast (Polyamid PA), schwarz

Standardausführungen

LAC-B: ohne Stellmutter, Achse mit verzinkter Stahl-Gewindebohrung

LAC-SST: ohne Stellmutter, Achse mit Edelstahl 1.405 Gewindebohrung

LAC-p: ohne Stellmutter, Achse mit verzinktem Stahl-Gewindebolzen, abgerundetes Ende nach UNI 947: ISO 4753 Technische Daten).

LAC-SST-p: ohne Stellmutter, Achse mit Edelstah 1.4305 Gewindebolzen, abgerundetes Ende nach UNI 947: ISO 4753 Technische Daten).

LAC-B-R: mit Stellmutter, Achse mit verzinkter Stahl-Gewindebohrung

LAC-SST-R: mit Stellmutter, Achse mit Edelstahl 1.4305 Gewindebohrung

LAC-p-R: Positionierung mit Stellmutter, Verbindungsstück mit Gewindebolzen, Stahl verzinkt. Gewindeende mit Fase gemäß UNI 947: ISO 4753 (sieheTechnische Daten).

LAC-SST-p-R: Positionierung mit Stellmutter, Verbindungsstück mit Gewindebolzen, Edelstahl AISI 303. Gewindeende mit Fase gemäß UNI 947: ISO 4753 (sieheTechnische Daten).

Funktionen und Anwendungen

Exzenterspanner ermöglichen ein schnelles und sicheres Klemmen.

Der Exzenterspanner LAC-R bietet folgende Vorteile: Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist einstellbar. Dadurch kann auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.

Sonderausführungen auf Anfrage

Exzenterspanner mit Verbindungselement nicht gebohrt zur besseren Reinigung (für einer ausreichenden Menge).

Montageempfehlungen

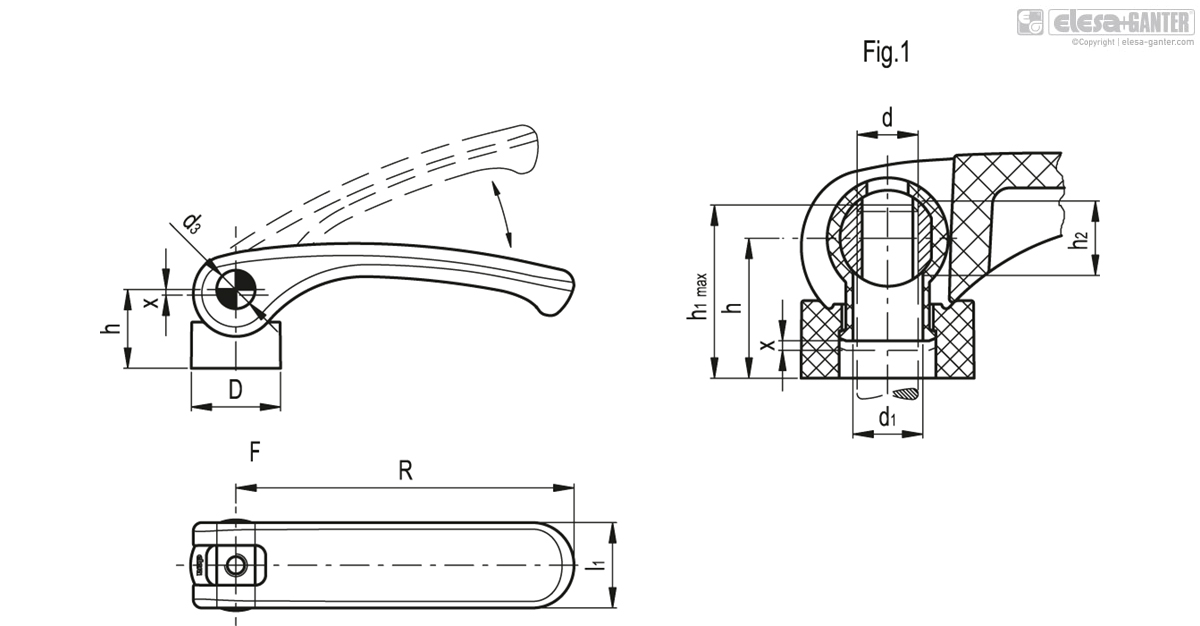

LAC-B, LAC-SST, LAC-B-R and LAC-SST-R mit Gewindebohrung. Die Schraube, mit welcher der Exzenterspanner verbunden wird, darf von der Montagefläche aus gemessen maximal die Länge h1 vorstehen, gemessen vom Endanschlag, siehe Tabelle und Fig.1. Der Anwender stellt die maximale Länge h1 fest, sobald die Schraube das Ende des Verbindungselementes erreicht hat.

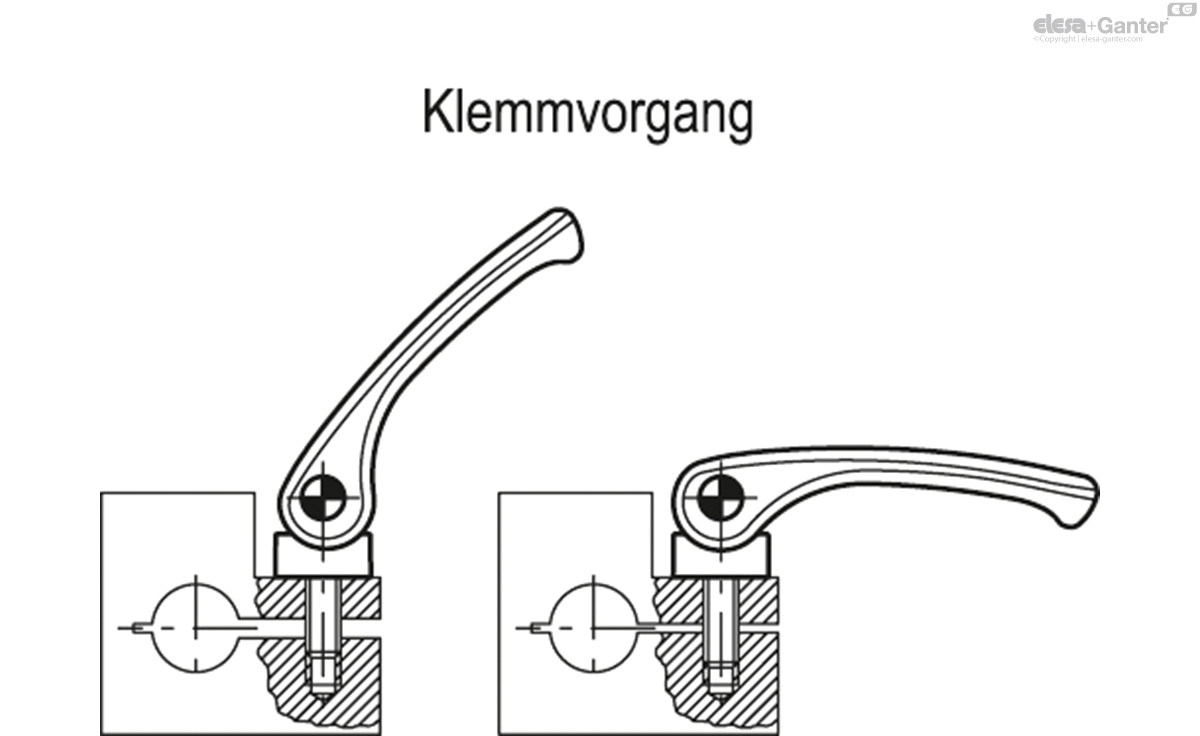

Klemm- und Einstellanweisungen

LAC: den Hebel lösen und im Uhrzeigersinn bis zum Anschlag drehen, danach den Hebel senken um den Klemmvorgang abzuschließen.

LAC-R: den Hebel im Uhrzeigersinn drehen bis er ansteht.

Feineinstellung: den Stellring im oder gegen den Uhrzeigersinn drehen um die Spannkraft einzustellen und den Hebel in die gewünschte Position bringen.

Eine halbe Drehung ist zum Einstellen ausreichend. Zum Klemmen den Hebel niederdrücken.
