HCX/T-AR-PTÖlschaugläser mit Thermometer und Schutzrahmen

Schrauben, Stahl verzinkt; NBR Dichtungsring

SUPER-Thermoplast und transparenter Kunststoff Thermoplast, zur Verwendung mit alkoholhaltigen Flüssigkeiten, hohe UV-Beständigkeit

Technical datasheet

Schrauben, Stahl verzinkt; NBR Dichtungsring

HCX/T-AR-PT

Schrauben, Stahl verzinkt; NBR Dichtungsring

HCX/T-AR-PT-SST

Schrauben Edelstahl (1.4305), FKM Dichtungsring

HCX/T-AR-PT-VT

Schrauben SUPER-Thermoplast, NBR Dichtungsring

HCX/T-AR-PT

Zurücksetzen

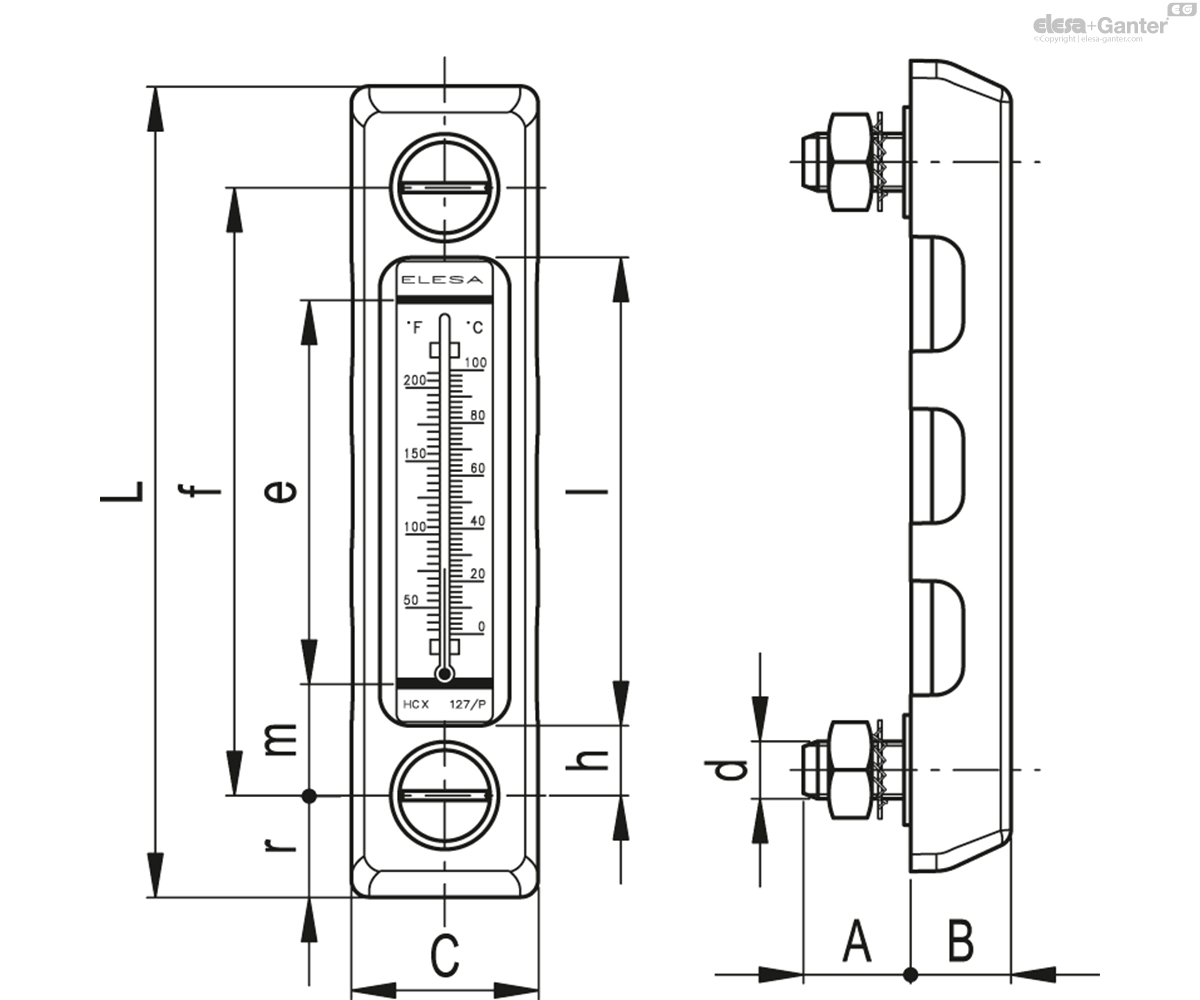

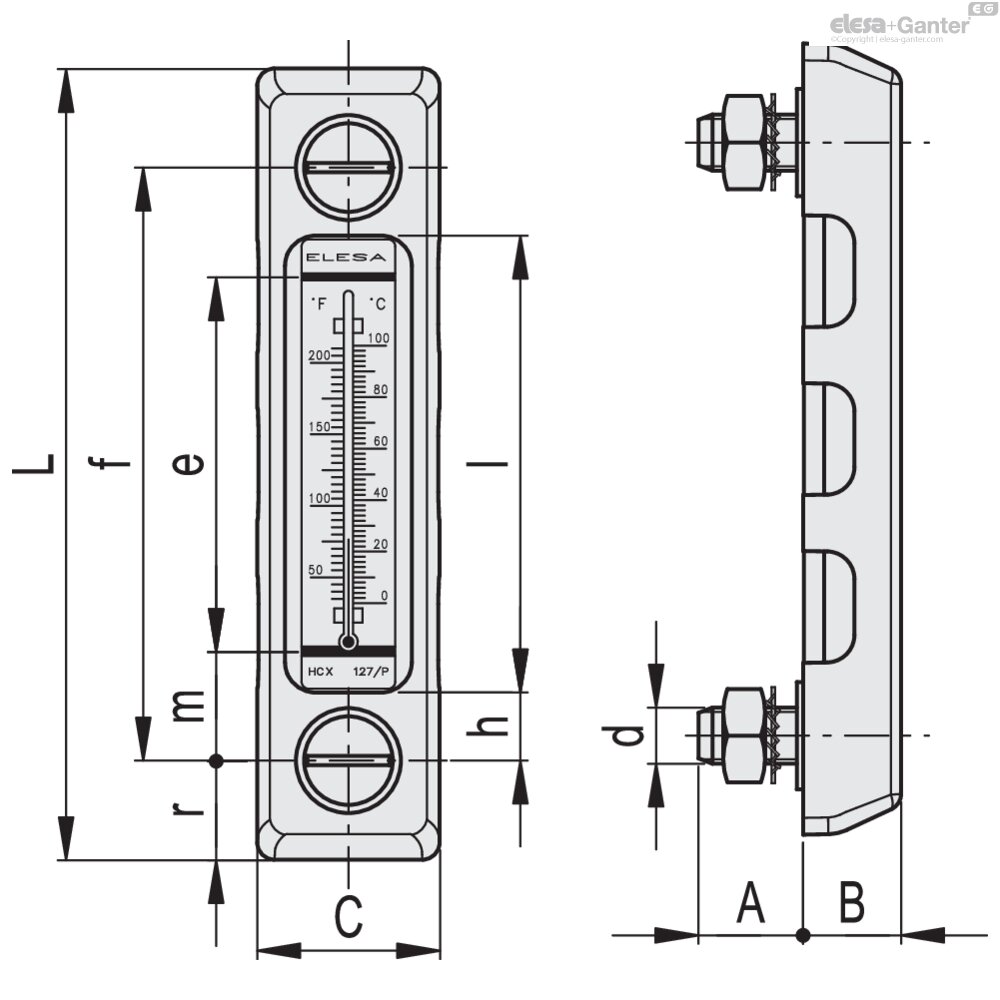

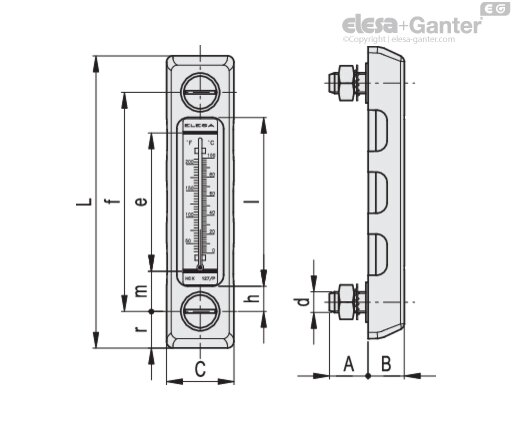

Katalog	Beschreibung	f	d	A	B	C	L	e	h	l	m	r

11336-R	HCX.76/T-AR-PT-M10	76	M10	20	19	35.5	115	40	13.5	49	18	19.5
11377-R	HCX.127/T-AR-PT-M12	127	M12	22	21	39	169	80	15	96	23	21
11369-R	HCX.254/T-AR-PT-M12	254	M12	21	21.5	44.5	301	203	18	218	26	23.5

# Maximales Anzugsmoment.

Gehäuse

Glasklarer Thermoplast (Polyamid PA-T/AR). Resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha, Phosphorsäureester, Zusatz-und Reinigungsmittel mit Alkohol. Hohe UV-Beständigkeit

Schutzrahmen

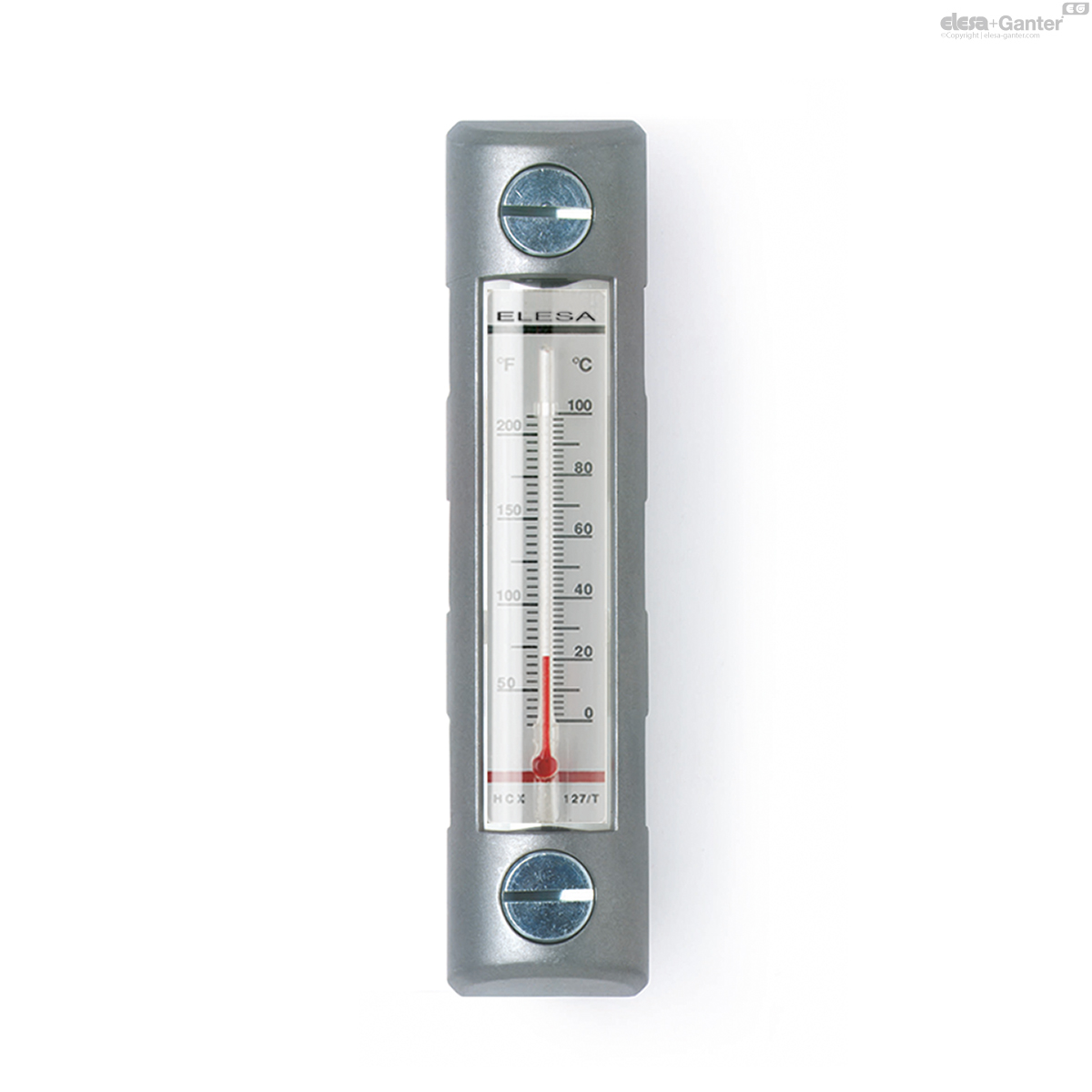

Glasfaserverstärkter Kunststoff SUPER-Thermoplast (Polyamid PA), schwarz, matt. Montiert geliefert, abnehmbar mit einem Schraubenzieher.

Dichtungsringe

NBR: Gummi O-Ring

FKM: O-Ring Gummi FKM (Viton^®)

Empfohlene Rauheit der Dichtfläche Ra = 3 μm

^{* Eingetragene Marke von DuPont Dow Elastomers.}

Reflektor

Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.

Vor der Montage kann der Reflektor entfernt und mit Markierungen oder Zeichen (z.B. MAX-MIN) versehen werden.

Thermometer

Eingebautes Thermometer für Temperaturmessungen.

Standardausführungen

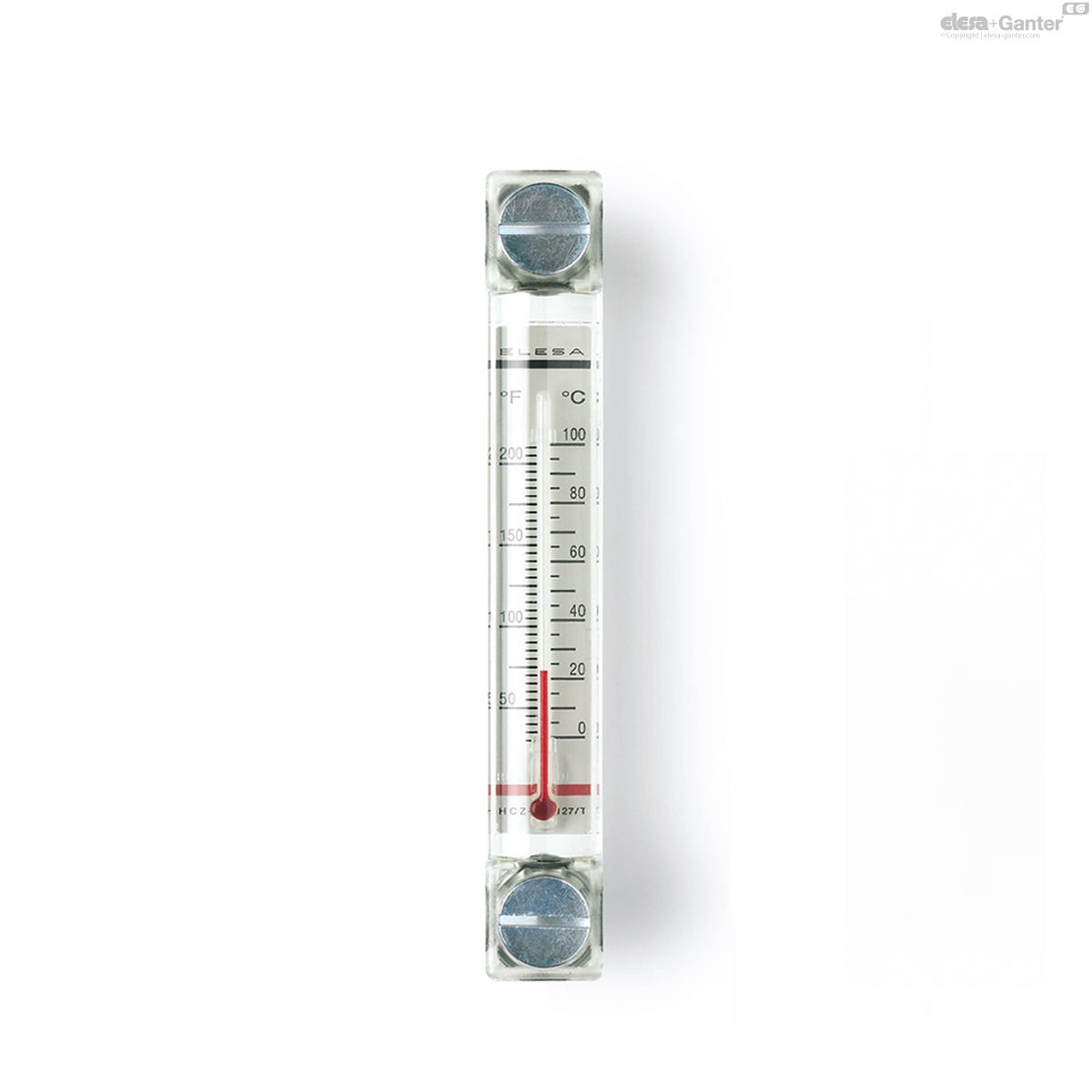

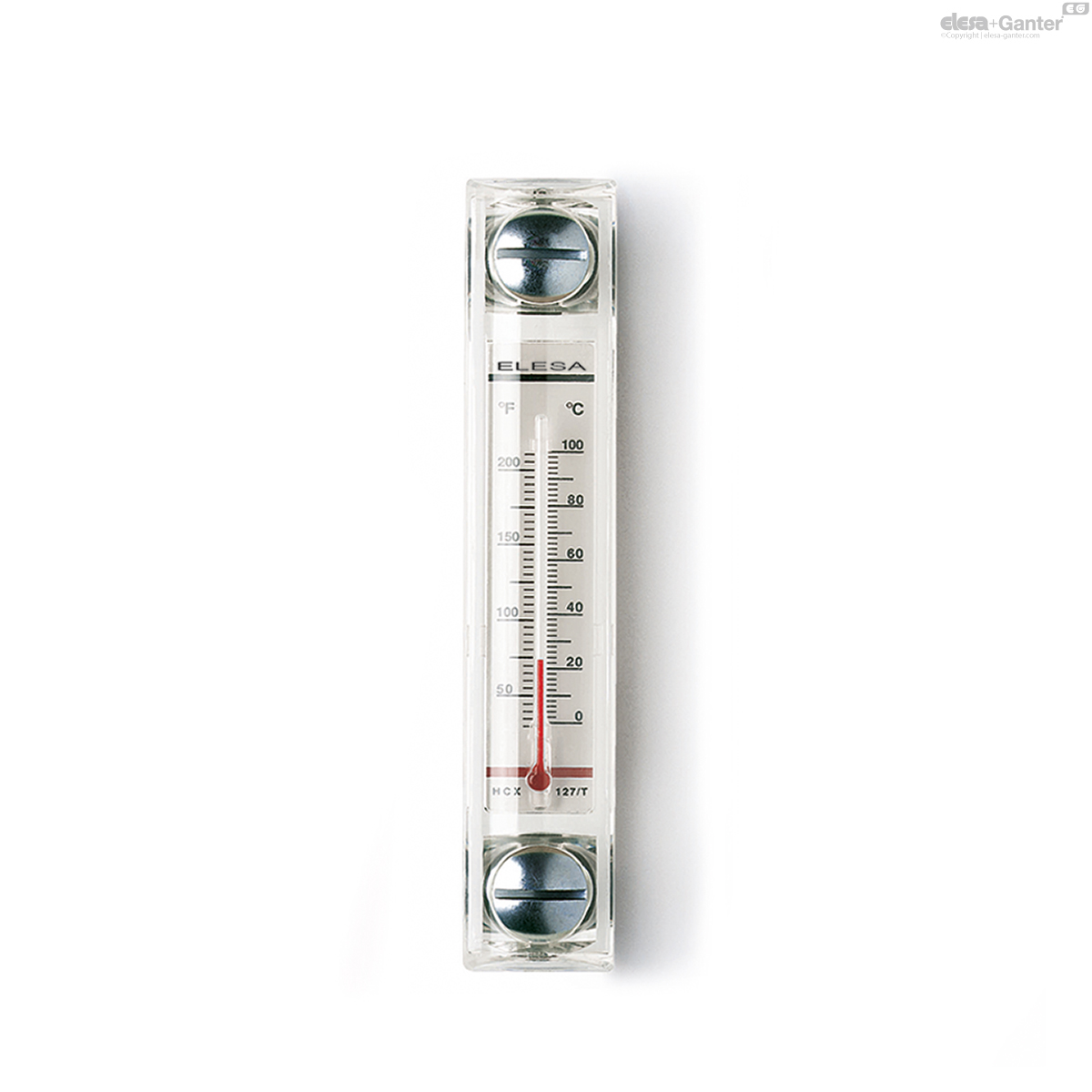

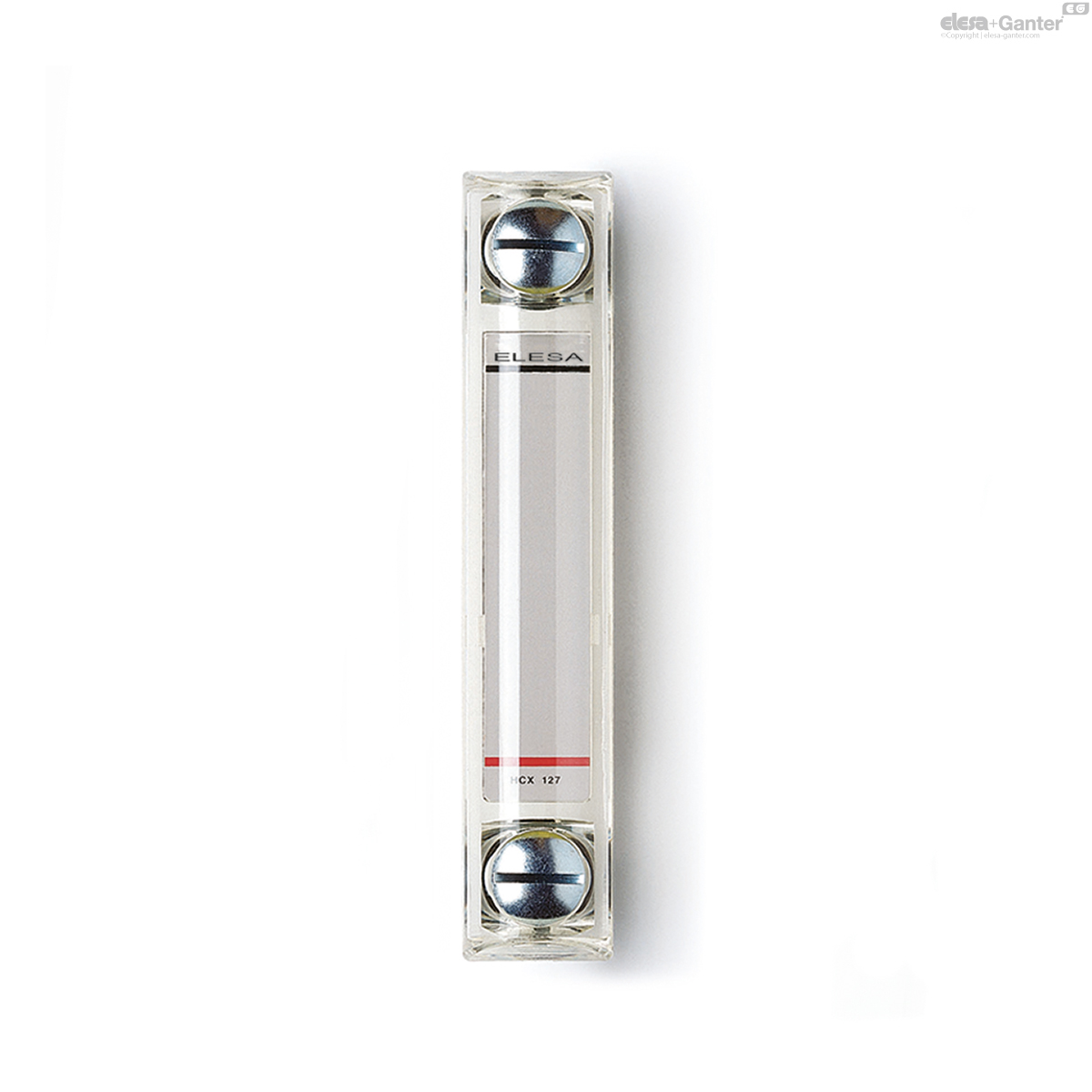

HCX/T-AR-PT: Schrauben Stahl verzinkt, Muttern und Unterlegscheiben, NBR Dichtungsring

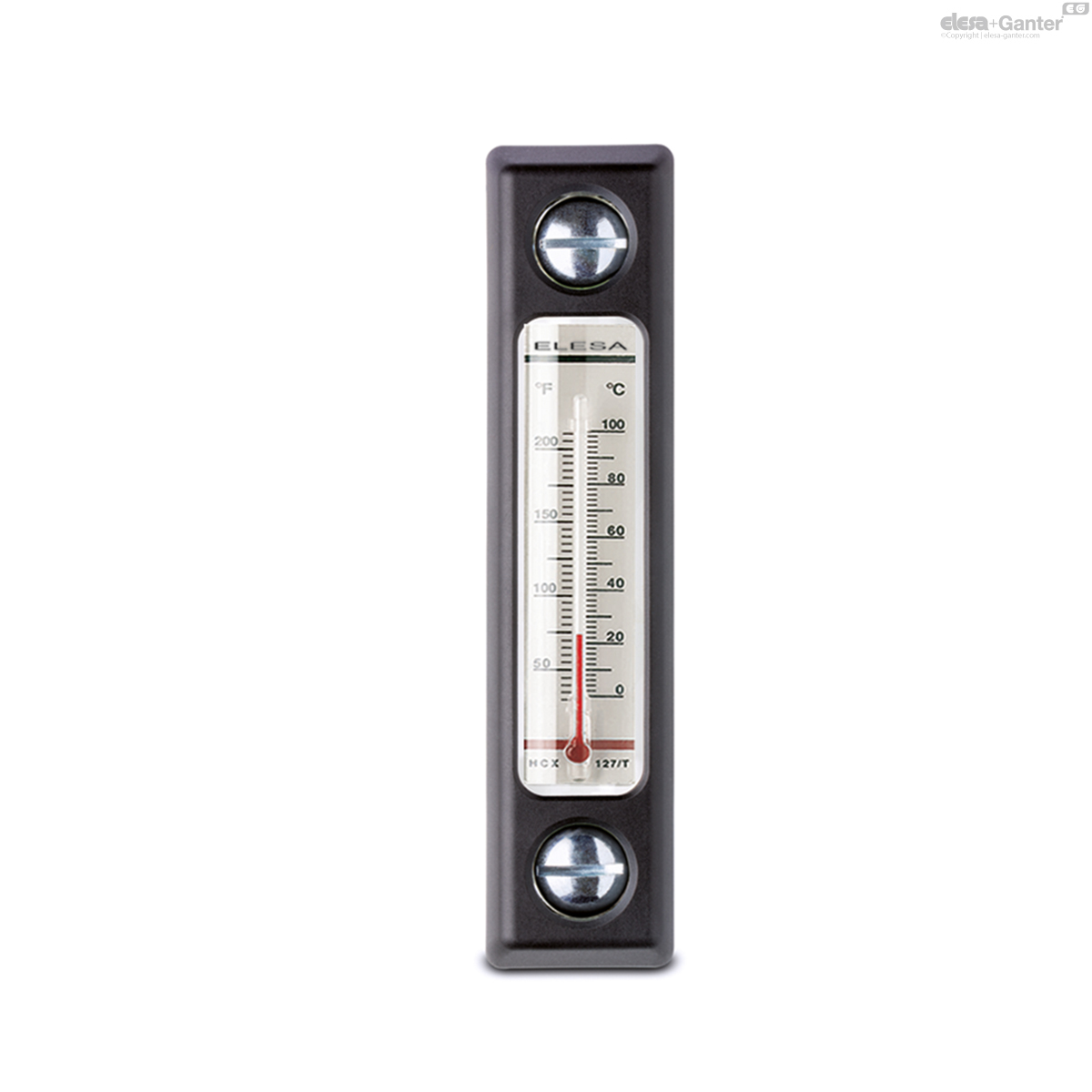

HCX/T-AR-PT-SST: Schrauben Edelstahl(1.4305), Muttern und Unterlegscheiben Edelstahl (1.4301), FKM Dichtungsring.

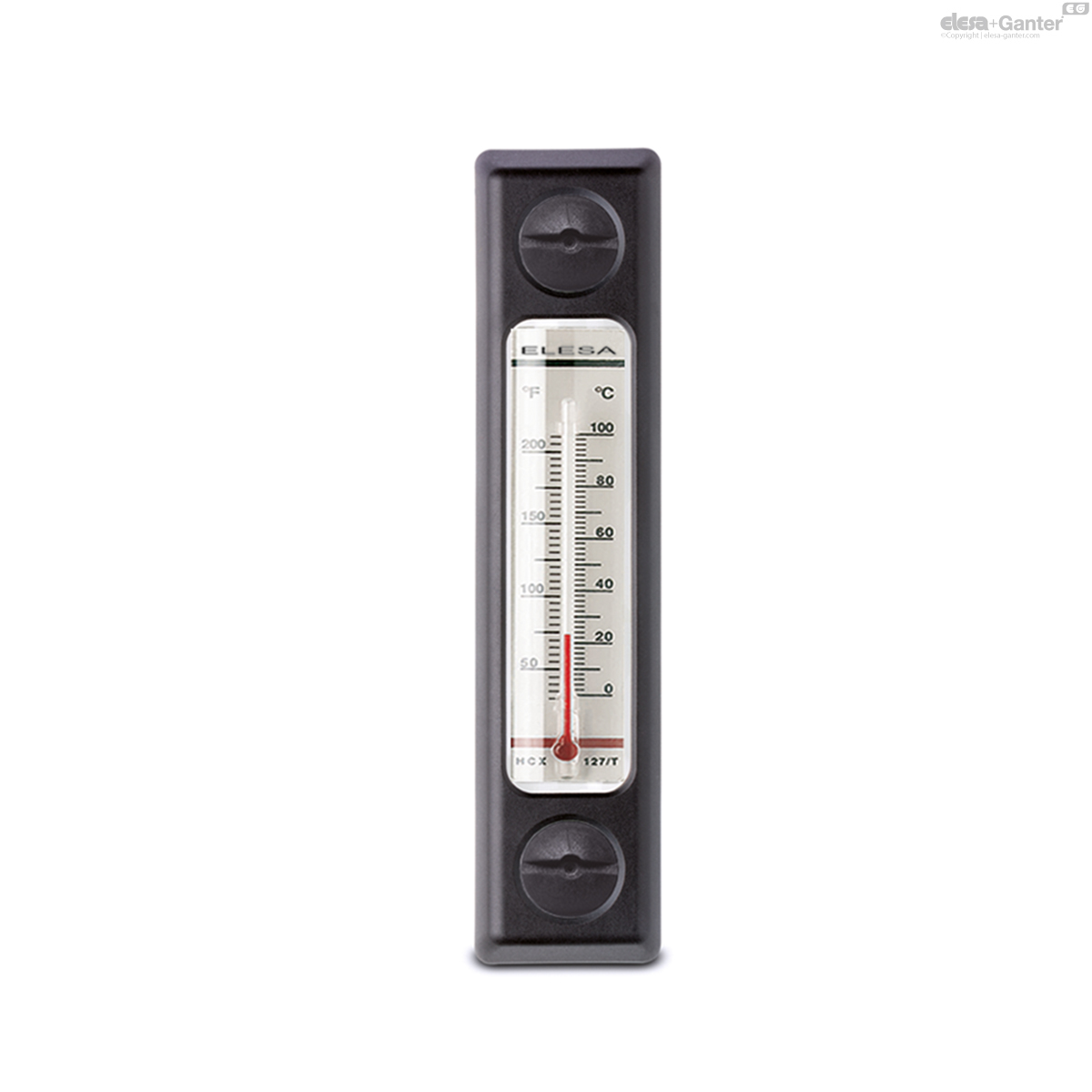

HCX/T-AR-PT-VT: Glasfaserverstärkte Kunststoff SUPER-Thermoplast Schrauben; Muttern und Unterlegscheiben Edelstahl 1.4301, FKM Dichtungsring

Maximale Gebrauchstemperatur

90°C (mit Öl)

Funktionen und Anwendungen

Der transparente Polyamid-Körper wird Ultraschall-geschweißt um eine perfekte Abdichtung zu garantieren.

Die Formgestaltung der Ölstandanzeiger ergibt einen Vergrößerungseffekt, so dass die Skala besonders gut abgelesen werden kann.

Erschütterungen werden durch den Rahmen absorbiert und direkt an die Behälterwand weitergegeben, die Anzeige liegt dabei auf den Gummidichtungsringen.

Der Rahmen zeichnet sich durch eine große Frontöffnung und drei weitere kleinere aus. Dadurch wird eine optimale Sicht auf den Flüssigkeitstsand selbst von der Seite ermöglicht.

Dank den Schrauben aus Kunststoff SUPER-Thermoplast können die HCX/T-AR-PT-VT Ölstandanzeiger bei korrosionsanfälligen Anwendungen verwendet werden, wo ein Einsatz von Edelstahl nicht notwendig ist.

Die spezielle Formgestaltung der SUPER-Thermoplast Schrauben ermöglichen ein optimales Anzugsmoment der Schrauben zu den Dichtungsringen.

Technische Daten

Der Ölstandanzeiger hält in Labortests bei 23°C und Mineralöl-Typ (gemäß ISO 3498) gemessen, folgenden Druck stand: 13 bar (HCX.76-PT-AR und HCX.127-PT-AR) 10 bar (HCX.254-PT-AR).

Die SUPER-Thermoplast Schrauben ermöglichen einen maximale Arbeitsdruck von 5 bar bei 20°C und 2 bar bei 90°C.

Wenn der Ölstandsanzeiger mit anderen Ölen oder Flüssigkeiten bzw. bei anderen Druck- und Temperaturbedingungen verwendet werden soll, kontaktieren Sie bitte die Technische Abteilung von Elesa+Ganter.

Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.

Sonderausführungen auf Anfrage

Anzeiger mit zylindrischen oder stufenförmigen (NBR- oder FKM-) Packungsringen (anstelle von OR) zur Befestigung an Behältern mit rauhen Oberflächen.

Zubehör auf Anfrage

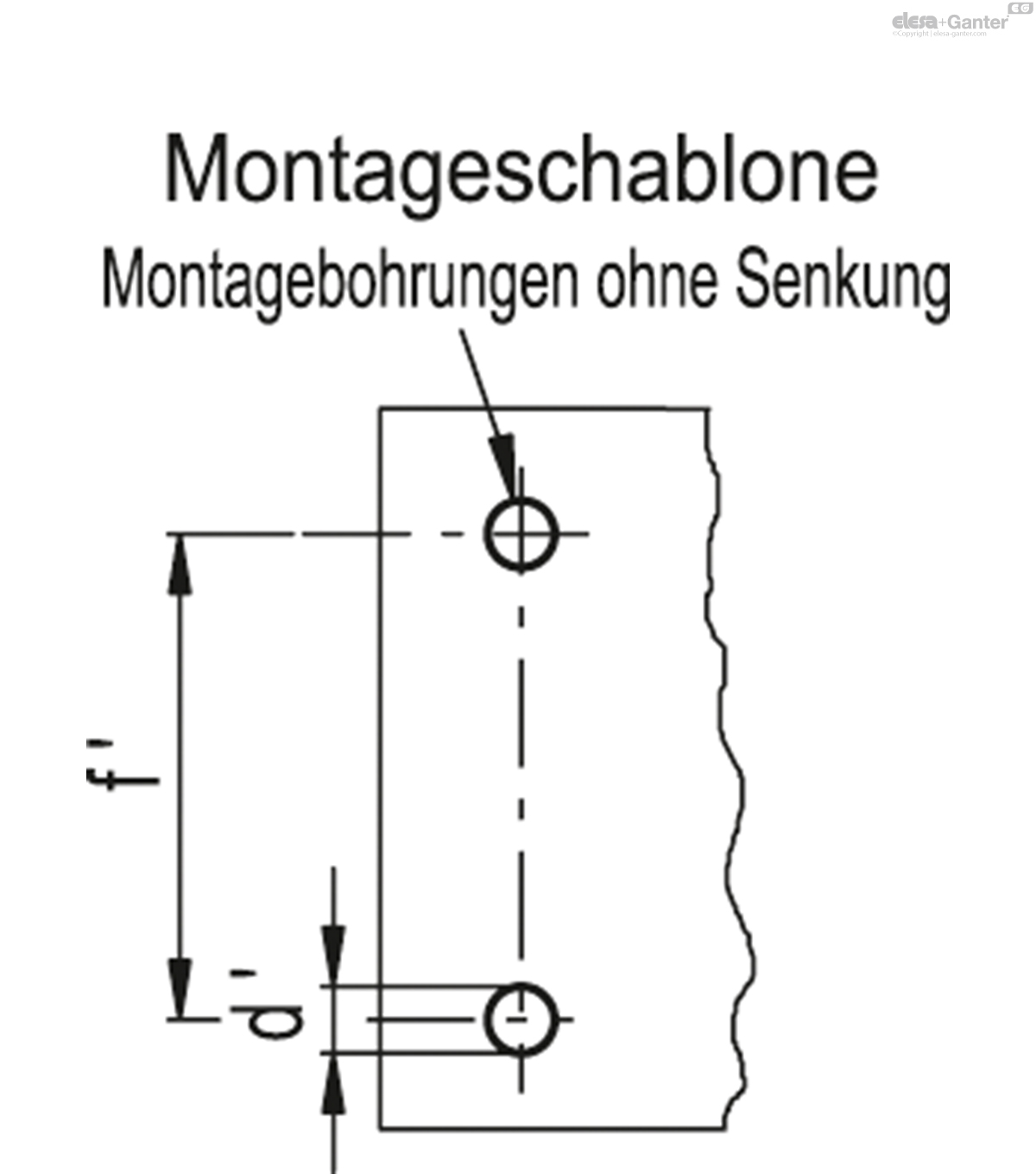

Montage erfolgt durch die mitgelieferten Schrauben und den Montagesatz für Ölstandanzeiger falls die Mutter von der Innenseite der Behälterwand nicht angebracht werden kann und wenn die Behälterwand nicht dick genug ist Montagesatz für Ölstandanzeiger
