Technical datasheet
GN 928-NIKlemmelemente `spannrund´
Edelstahl
Stahl / Edelstahl
GN 928-NI
|
Katalog
|

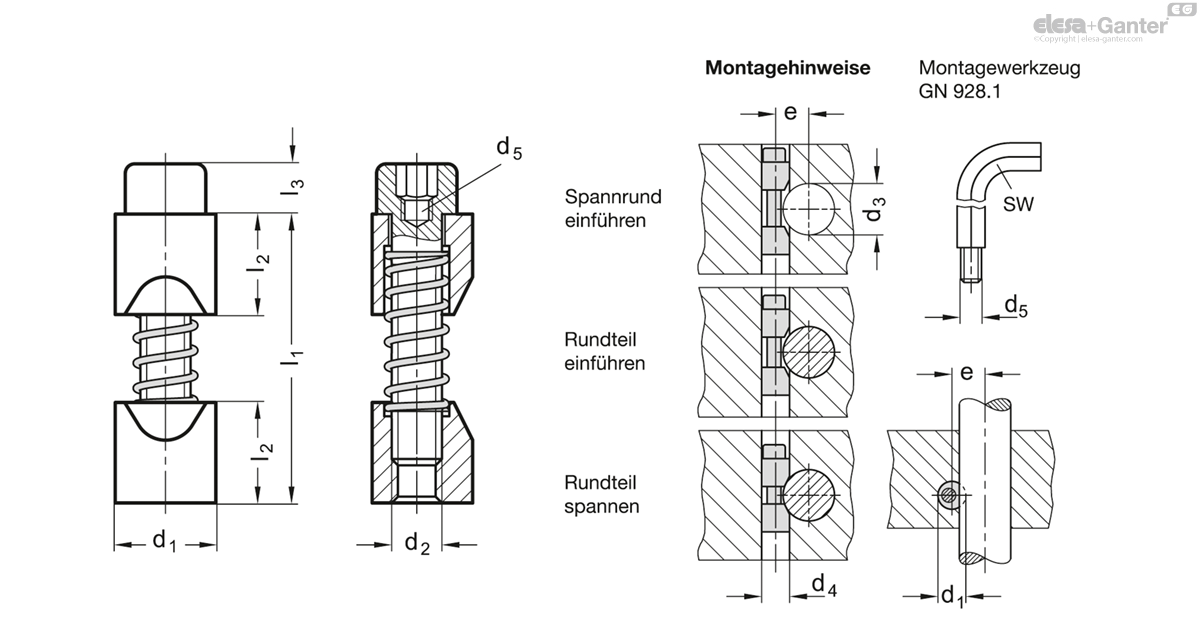

d1 h11
|
d2
|
d3 Round workpiece
|
d4 H7
|
d5
|
e +0.2
|
l1 max.
|
l2
|
l3
|
A/F
|
Max. tightening torque
in Nm |
Code no.
mounting tool |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 928-8-NI
|
8
|
M 4
|
6 - 10
|
8
|
M 2.5
|
d3/2 + 2.8
|
22
|
8
|
4
|
3
|
2.9
|
GN 928.1-3
|
|
GN 928-10-NI
|
10
|
M 5
|
10 - 15
|
10
|
M 3
|
d3/2 + 3.3
|
30
|
10
|
5
|
4
|
6
|
GN 928.1-4
|
|
GN 928-12-NI
|
12
|
M 6
|
15 - 20
|
12
|
M 4
|
d3/2 + 3.5
|
36
|
12
|
6
|
5
|
10
|
GN 928.1-5
|
|
GN 928-16-NI
|
16
|
M 8
|
20 - 30
|
16
|
M 5
|
d3/2 + 4
|
48
|
16
|
8
|
6
|
25
|
GN 928.1-6
|
|
GN 928-20-NI
|
20
|
M 10
|
30 - 40
|
20
|
M 6
|
d3/2 + 4.8
|
60
|
20
|
10
|
8
|
46
|
GN 928.1-8
|
|
GN 928-25-NI
|
25
|
M 12
|
40 - 60
|
25
|
M 8
|
d3/2 + 5.6
|
72
|
25
|
12
|
10
|
82
|
GN 928.1-10
|
|
GN 928-30-NI
|
30
|
M 16
|
60 - 125
|
30
|
M 10
|
d3/2 + 7.9
|
85
|
30
|
16
|
14
|
206
|
GN 928.1-14
|
Ausführung in Stahl
Stahl
- Brüniert
- Zylinderschraube DIN 912
verzinkt, blau passiviert
Ausführung in Edelstahl
Edelstahl nichtrostend, 1.4305 NI
Zylinderschraube DIN 912
Edelstahl, nichtrostend

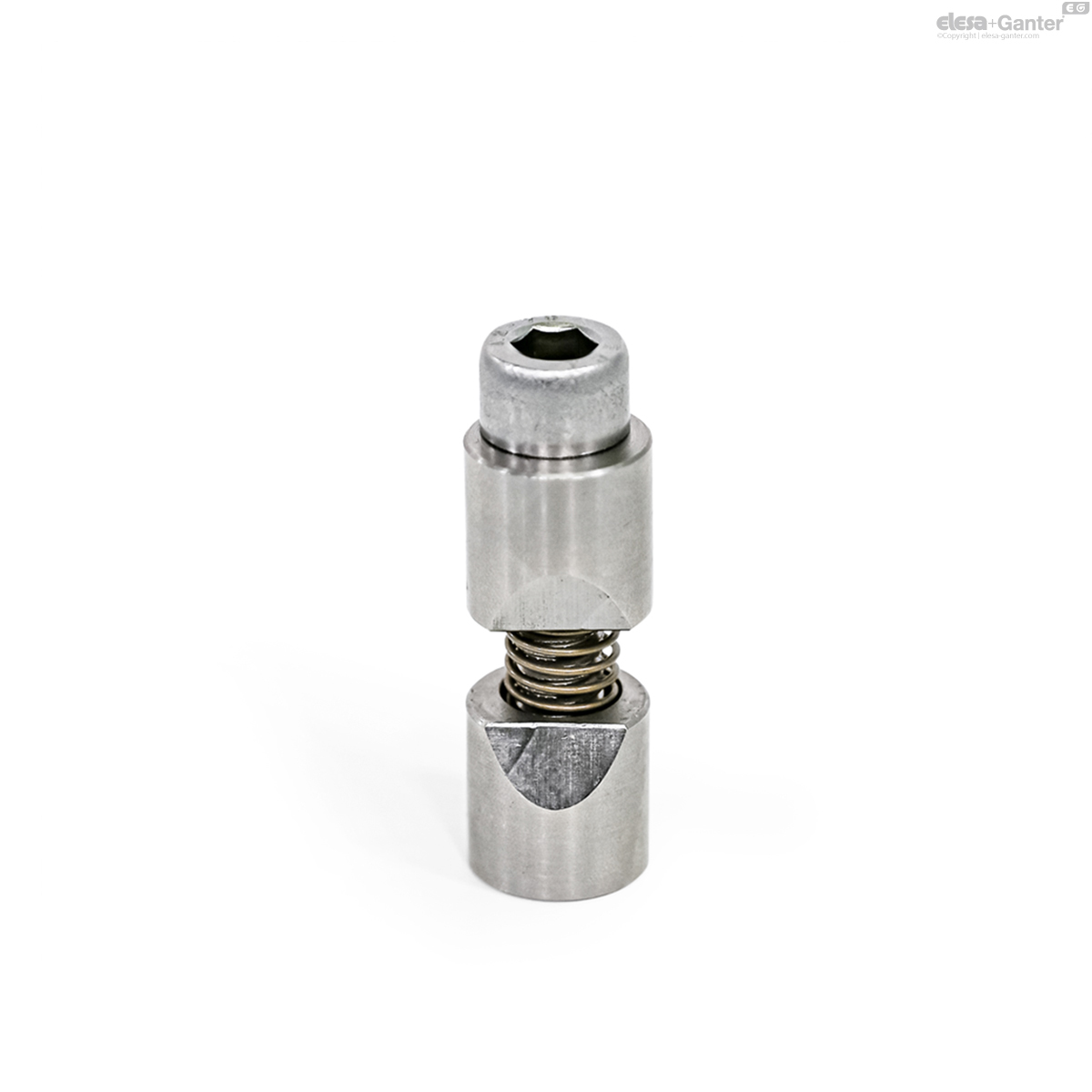

Mit dem Klemmelement 'spannrund' GN 928 können runde Teile im Durchmesserbereich von 6 bis 125 mm schnell, präzise und wirtschaftlich gespannt werden.
Das Gewinde d5 dient zur Aufnahme des Montagewerkzeuges oder einer Schraube, womit das Klemmelement bei der Montage axial gehalten werden kann.
- Montagewerkzeug GN 928.1 (siehe Maßtabelle)
