Technical datasheet
GN 810.16Hebelarme
Hebelarme
Stahl, Zubehör für Kniehebelmodule GN 810.12 / GN 810.13
GN 810.16
|
Katalog
|

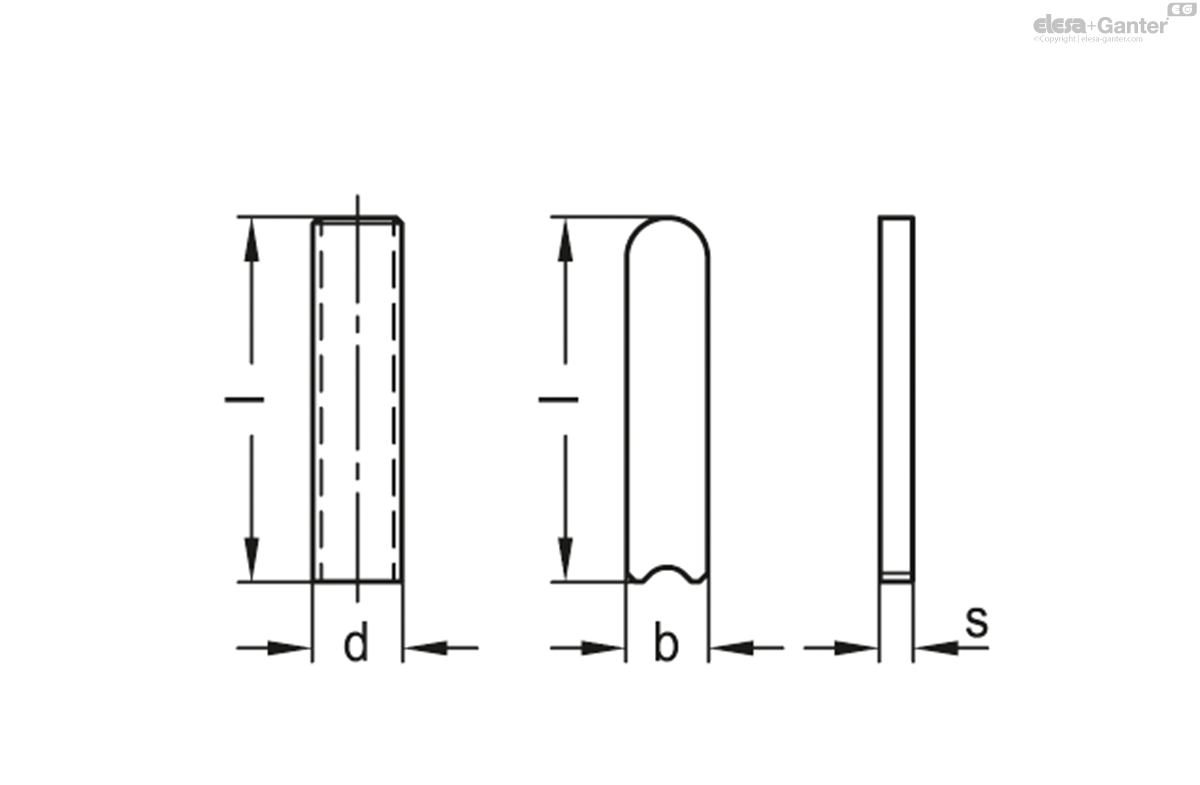

Größe
|
b
|
d
|
l
|
s
|
|
|
|---|---|---|---|---|---|---|---|
|
220
|
13
|
-
|
60
|
5
|
31
| ||
|
440
|
20
|
-
|
90
|
8
|
108
| ||
|
850
|
-
|
22
|
122
|
-
|
122
| ||
|
1540
|
-
|
25
|
138
|
-
|
187
|
Stahl

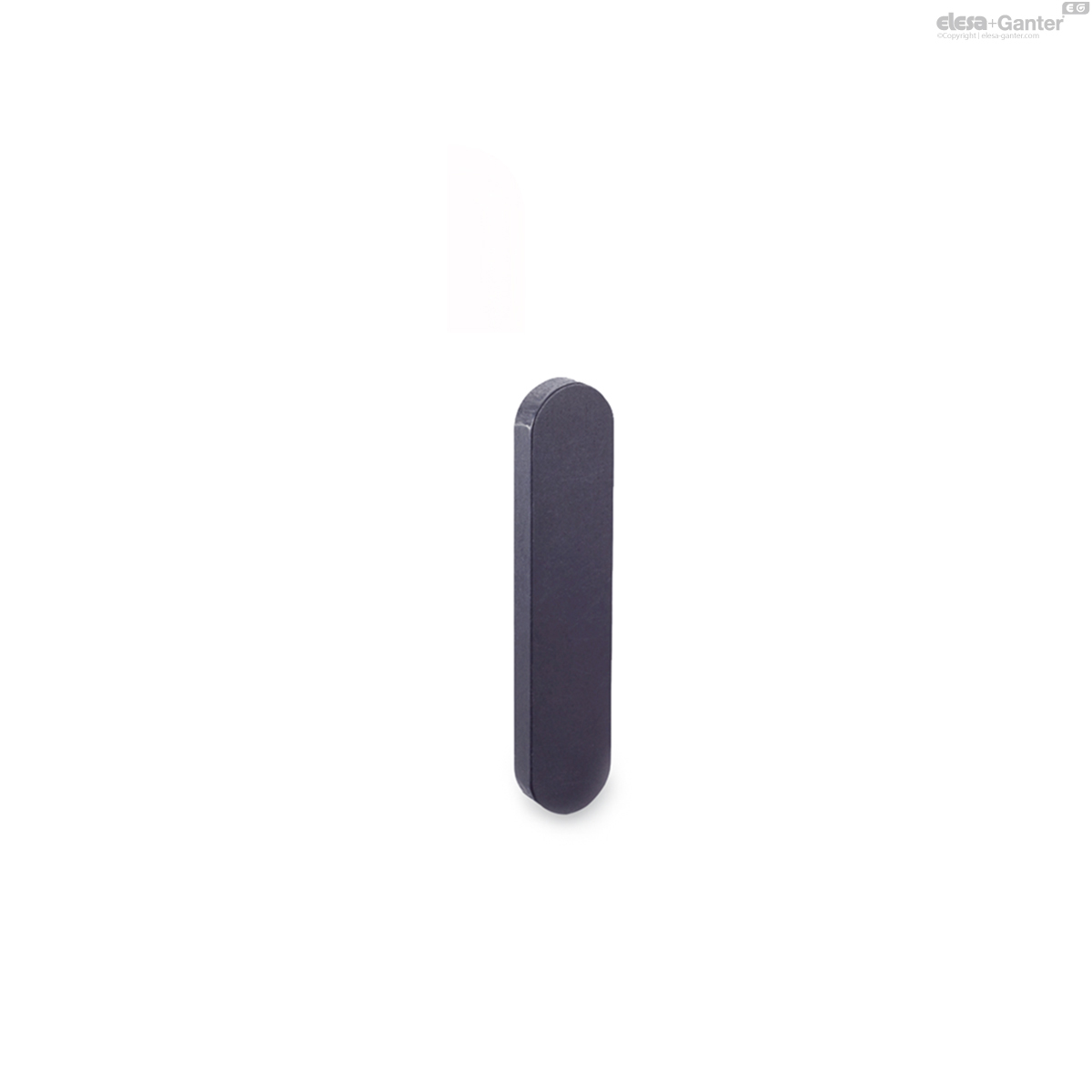

Hebelarme GN 810.16 sind Zubehör für die Kniehebelmodule GN 810.12 / GN 810.13.
Verwandte Produkte
GN 810
Schnellspanner
Stahl / Edelstahl, Spannhebel vertikal, mit waagrechtem Fuß
GN 810.12-C
Kniehebelmodule
Stahl, zum Anschrauben
GN 810.13
Kniehebelmodule
Stahl, zum Anschweißen

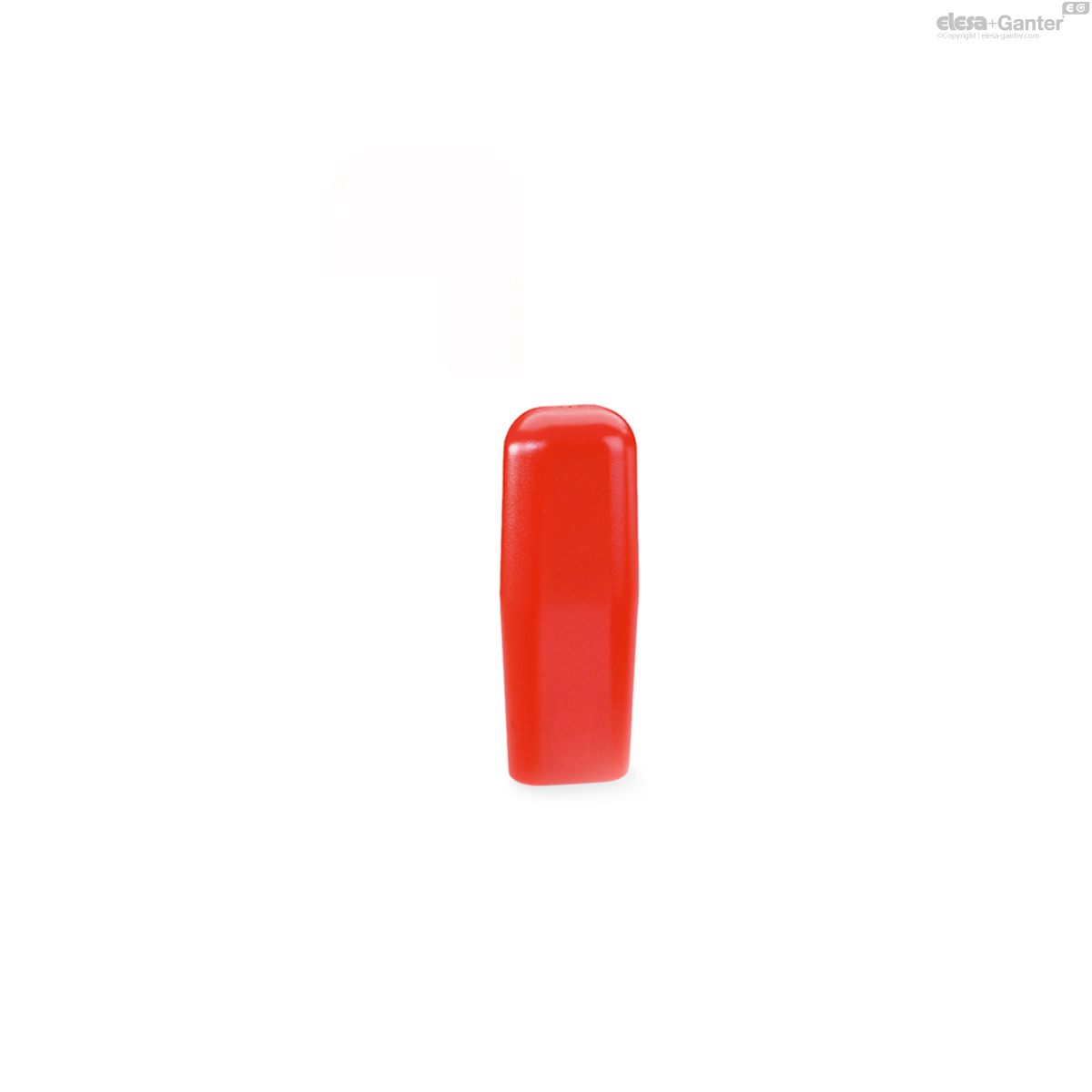

GN 810.15
