Technical datasheet

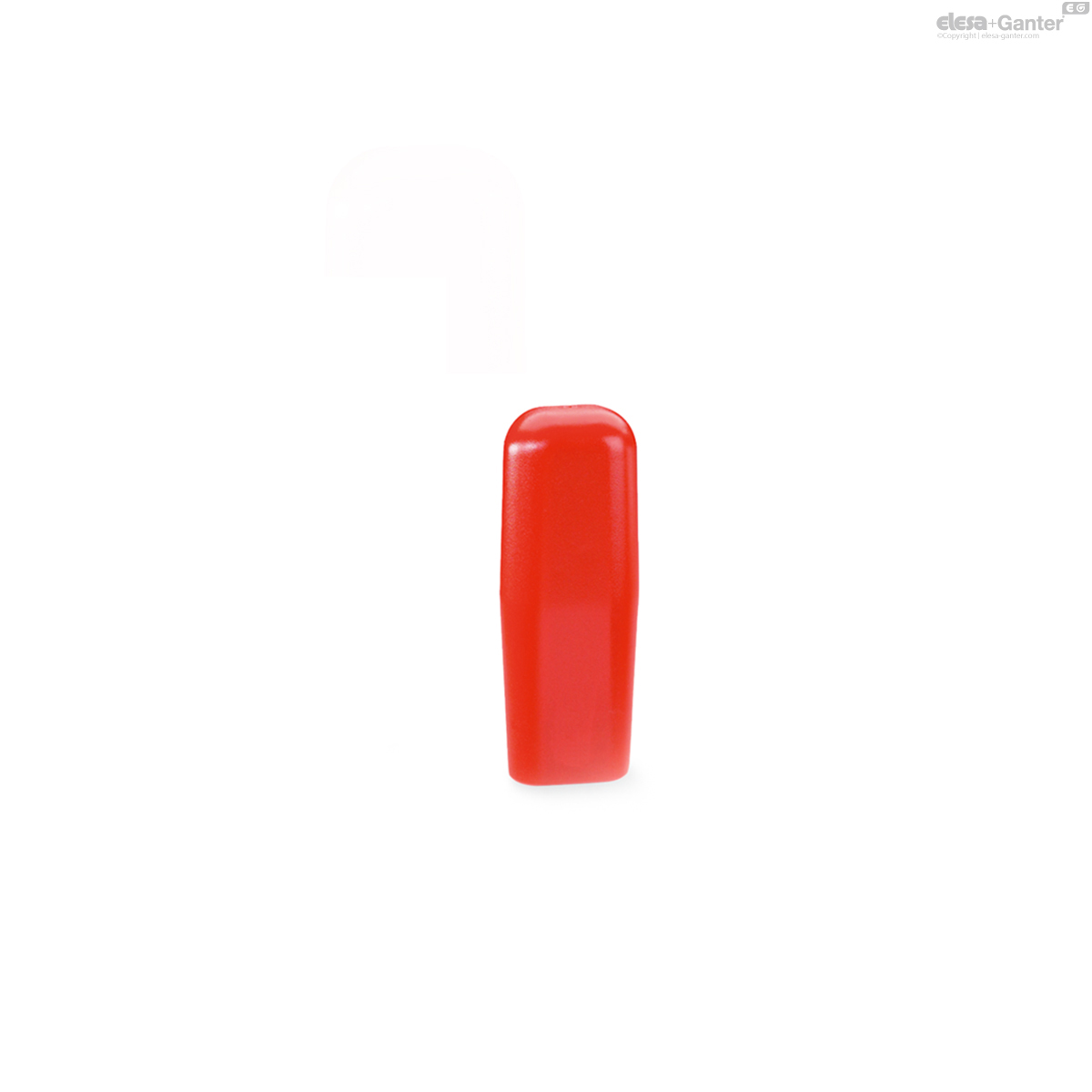

GN 810.15Griffe
Griffe
Kunststoff, Zubehör für Kniehebelmodule GN 810.12 / GN 810.13
GN 810.15
|
Katalog
|

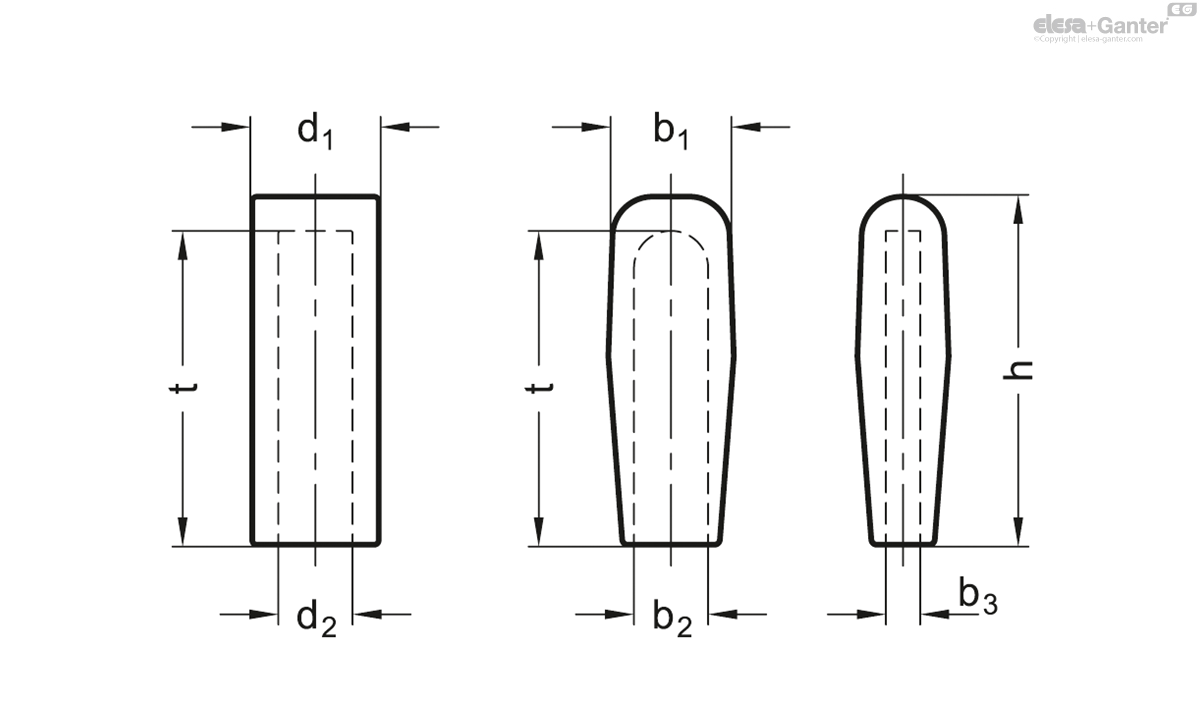

Größe
|
b1
|
b2
|
b3
|
d1
|
d2
|
h
|
t
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
220
|
22
|
13
|
5
|
-
|
-
|
60
|
55
|
9
| ||
|
440
|
31
|
20
|
8
|
-
|
-
|
86
|
77
|
22
| ||
|
850
|
-
|
-
|
-
|
30
|
22
|
119
|
112
|
50
| ||
|
1540
|
-
|
-
|
-
|
34
|
25
|
119
|
112
|
55
|
Kunststoff
Griffe GN 810.15 sind Zubehör für die Kniehebelmodule GN 810.12 / GN 810.13.
Verwandte Produkte
GN 810
Schnellspanner
Stahl / Edelstahl, Spannhebel vertikal, mit waagrechtem Fuß
GN 810.12-C
Kniehebelmodule
Stahl, zum Anschrauben
GN 810.13
Kniehebelmodule
Stahl, zum Anschweißen

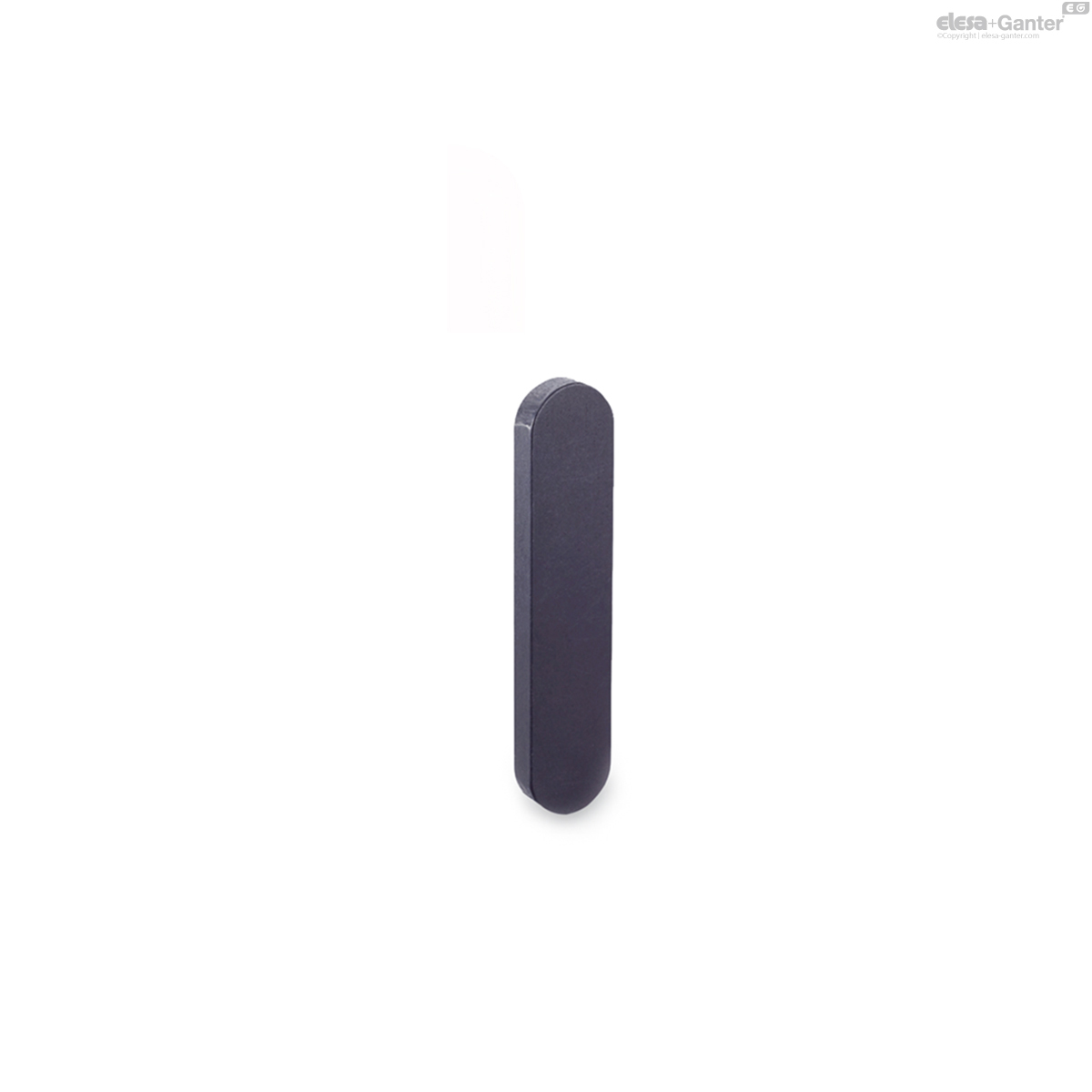

GN 810.16
Hebelarme
Stahl, Zubehör für Kniehebelmodule GN 810.12 / GN 810.13

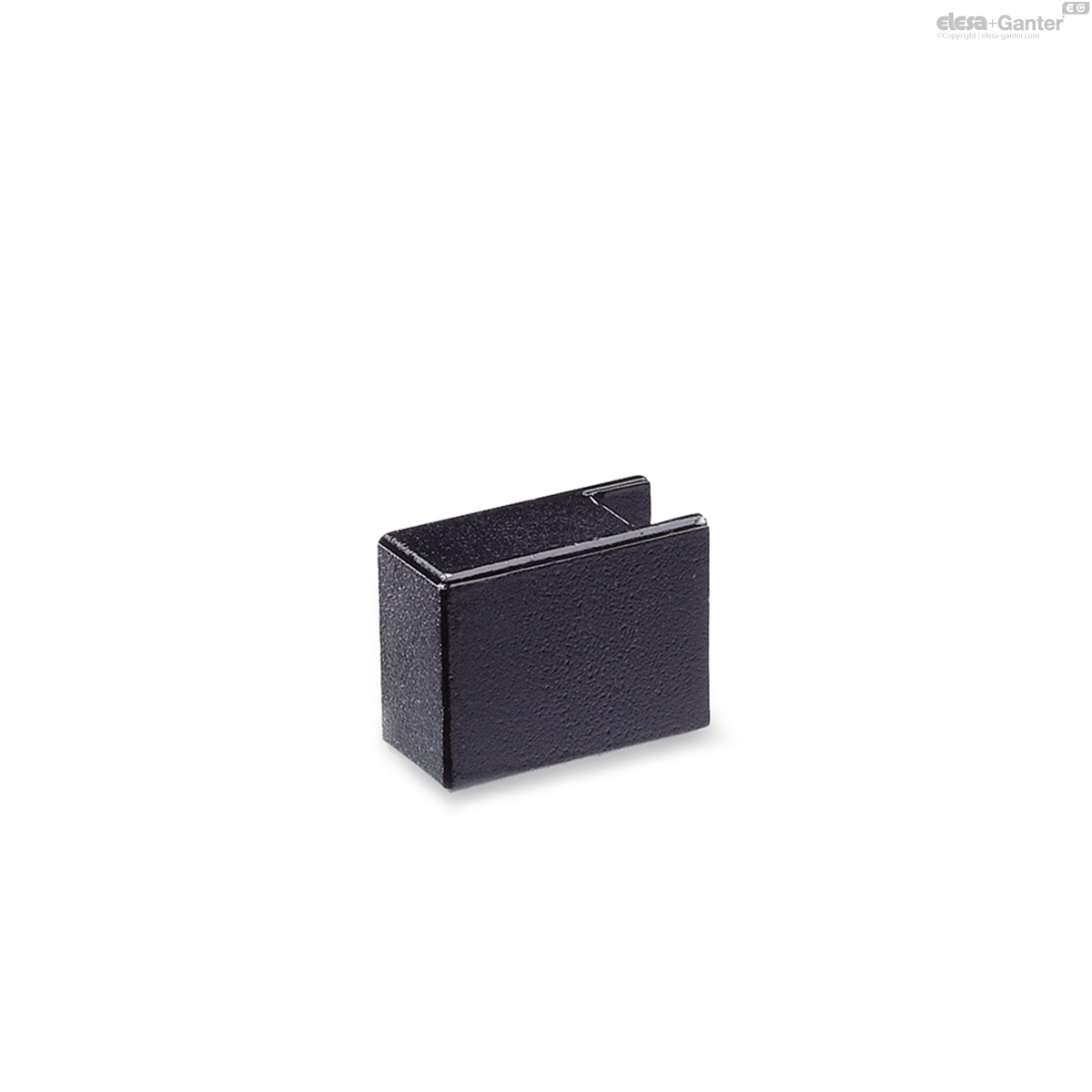

GN 810.17
Spannarmverlängerungen
Stahl, Zubehör für Kniehebelmodule GN 810.12 / GN 810.13

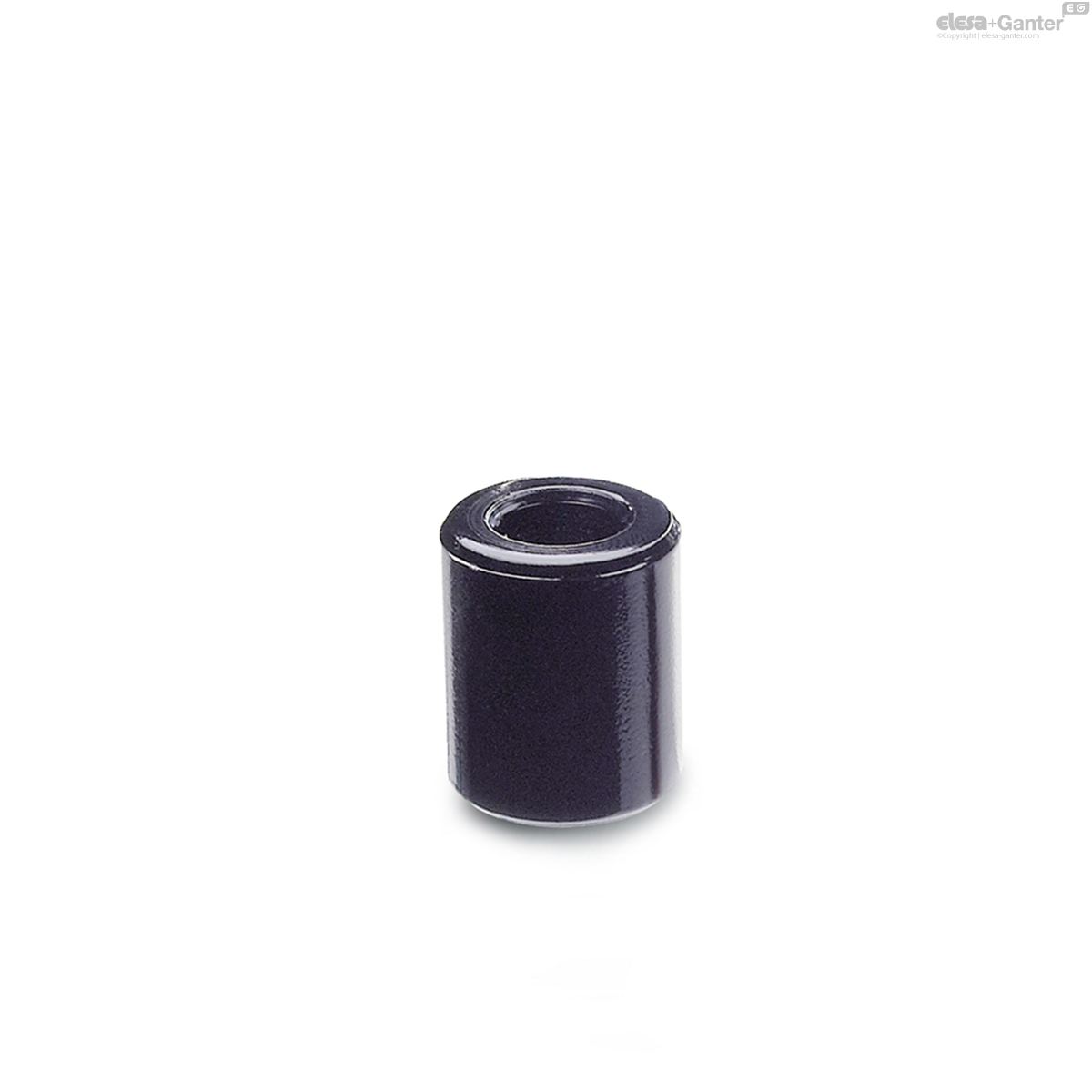

GN 810.18
Buchsen
Stahl, Zubehör für Kniehebelmodule GN 810.12 / GN 810.13

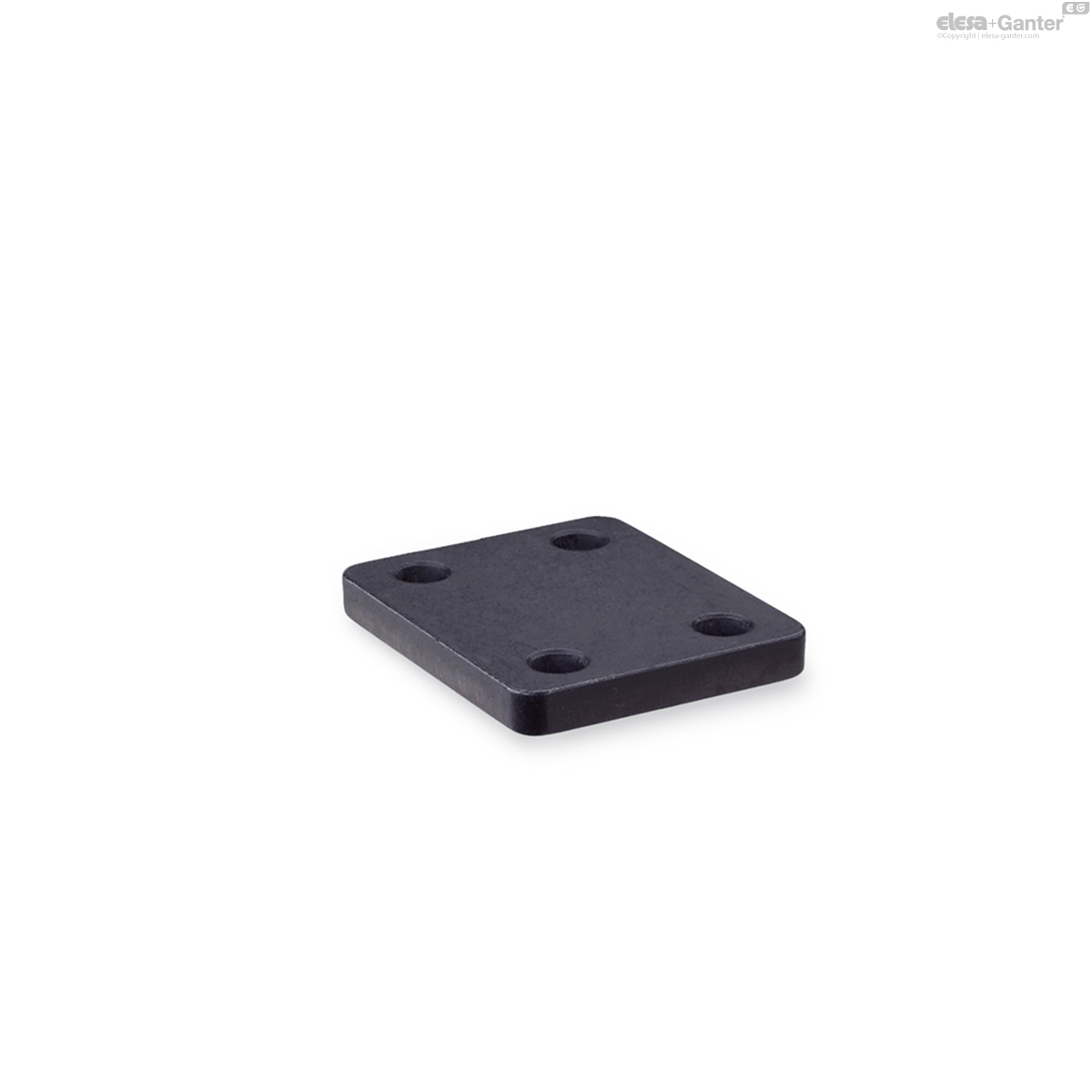

GN 810.19
