GN 7600Dichtringe

Dichtringe

Elastomer, Hygienic Design

Technical datasheet

GN 7600

Katalog	d₁ Nominal dim.- Installation space	d₂ Nominal dim.- Installation space	d₃ Nominal dim.- Installation space	d₁ Actual dim.- Sealing rings unassembled	d₂ Actual dim.- Sealing rings unassembled	d₃ Actual dim.- Sealing rings unassembled	d₄ Actual dim.- Sealing rings unassembled	s	Suitable for

GN 7600-10-6-2-EPDM-85	10	6	10.8	9.5	6.1	10.2	5.4	2	GN 1581	1
GN 7600-11-7-2-EPDM-85	11	7	11.8	10.2	6.8	10.9	6.1	2	GN 1580 GN 1581 GN 1582 GN 8341 GN 8351	1
GN 7600-12-8-2-EPDM-85	12	8	12.8	11.2	7.8	11.9	7.1	2	GN 429 GN 1580	1
GN 7600-13-9-2-EPDM-85	13	9	13.8	12.2	8.8	12.9	8.1	2	GN 1581 GN 1582 GN 8341 GN 8351	1
GN 7600-14-10-2-EPDM-85	14	10	14.8	13.2	9.8	13.9	9.1	2	GN 75.6 GN 305 GN 1580	1
GN 7600-16-12-2-EPDM-85	16	12	16.8	15.1	11.7	15.8	11	2	GN 75.6 GN 429 GN 1581 GN 1582 GN 5064 GN 8341 GN 8351	1
GN 7600-18-14-2-EPDM-85	18	14	18.8	17	13.6	17.7	12.9	2	GN 75.6 GN 305 GN 1580 GN 5435 GN 5445	1
GN 7600-19-15-2-EPDM-85	19	15	19.8	17.9	14.5	18.6	13.8	2	GN 1581 GN 1582	1
GN 7600-20-16-2-EPDM-85	20	16	20.8	18.9	15.5	19.6	14.8	2	GN 429	1
GN 7600-21-17-2-EPDM-85	21	17	21.8	19.9	16.4	20.5	15.7	2	GN 1580 GN 5064 GN 5435 GN 5445	1
GN 7600-22-18-2-EPDM-85	22	18	22.8	20.8	17.4	21.4	16.7	2	GN 305 GN 1150 GN 1581 GN 8170 GN 6226	1
GN 7600-25-21-2-EPDM-85	25	21	25.8	23.6	20.2	24.3	19.5	2	GN 20 GN 20.1 GN 1580 GN 5064	1
GN 7600-28-24-2-EPDM-85	28	24	28.8	26.5	23.1	27.2	22.4	2	GN 20 GN 20.1 GN 1581 GN 5080 GN 5090 GN 6226	1
GN 7600-30-26-2-EPDM-85	30	26	30.8	28.5	25.1	29.2	24.4	2	GN 1150	1
GN 7600-32-28-2-EPDM-85	32	28	32.8	30.4	27	31.1	26.3	2	GN 20 GN 20.1 GN 1580	1
GN 7600-34-30-2-EPDM-85	34	30	34.8	32.3	28.9	34	28.2	2	GN 6226	1
GN 7600-36-32-2-EPDM-85	36	32	36.8	34.2	30.8	34.8	30.1	2	GN 20 GN 20.1	1
GN 7600-40-36-2-EPDM-85	40	36	40.8	38.1	34.7	38.8	34	2	GN 1580	1
GN 7600-42-38-2-EPDM-85	42	38	42.8	39.9	36.5	40.6	35.8	2	GN 5080 GN 5090	1

Version in HNBR

Hydrierter Acrylnitril-Butadien-Kautschuk HNBR

blau, FDA-konform

temperaturbeständig -25 °C bis +150 °C

Härte 85 ±5 Shore A 85

Version in EPDM

Ethylen-Propylen-Dien-Kautschuk EPDM

blau, FDA-konform

temperaturbeständig -40 °C bis +120 °C

Härte 85 ±5 Shore A 85

Version in FKM

Flour-Kautschuk FKM

blau, FDA-konform

temperaturbeständig -5 °C bis 200 °C

Härte 85 ±5 Shore A 85

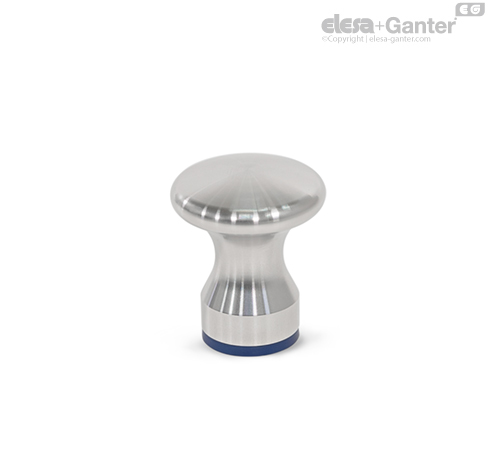

Bauteile mit zylindrischen Befestigungsflächen, die in Hygienebereichen befestigt werden, lassen sich mit Dichtringen GN 7600 totraumfrei und dicht anbringen. In der Tabelle sind jeweilig alle Normen aufgeführt, welche mit Dichtringen GN 7600 ausgestattet, geliefert werden. Für den Wartungsfall können damit die korrespondierenden Dichtringe einzeln bestellt werden.

Im Lieferzustand bzw. unmontiert haben die Dichtringe die in der Tabelle angegebenen „Istmaße“. Um einen sicheren Sitz und damit eine zuverlässige Abdichtung gewährleisten zu können, muss am Bauteil ein entsprechender Einbauraum angebracht werden Damit wird sichergestellt, dass der Dichtring in montiertem Zustand die nötige Pressung erfährt ohne überbeansprucht zu werden. Alle mit dem Dichtring in Kontakt stehenden Flächen sollten zudem eine Oberflächengüte ≤ Ra 0,8 µm aufweisen.

Kunststoff-Eigenschaften

Hygienic Design

Nicht nur dort, wo Lebensmittel produziert werden, gehört maximale Hygiene zu den absoluten Grundvoraussetzungen. Auch in anderen industriellen Branchen spielt die Hygiene eine immer größer werdende Rolle, von der Pharmaindustrie bis zu Herstellern von Lacken und Farben. Denn fast überall geht es heute darum, Produkte ohne oder mit möglichst geringen Mengen konservierender Zusätze herzustellen – und dennoch lange Haltbarkeiten zu erzielen. Dies aber gelingt nur in Produktionsumgebungen, in denen jegliches Risiko der Kontamination mit Mikroorganismen oder Schmutz ausgeschlossen ist. Für den Anlagenbau bedeutet dies, dass sämtliche Komponenten, Elemente und auch Oberflächen entsprechend ausgelegt sein müssen. Verschmutzungen dürfen sich nicht festsetzen und müssen leicht entfernbar sein.

Elesa+Ganter bietet die Lösungen

Da bereits kleinste Schwachstellen komplette Produktionslinien kontaminieren können, hat sich Ganter entschlossen, eine spezielle Serie von Normelementen zu entwickeln, die den hohen Anforderungen der EHEDG, des 3-A Sanitary Standards, Inc. sowie der DGUV Test gerecht werden.

Produktfamilie Hygienic Design

Sämtliche Normelemente der Produktfamilie „Hygienic Design“ sind mit dem HD-Icon gekennzeichnet. Sie vereinen hohe Oberflächengüte, Totraumfreiheit, nichtschöpfende Außenflächen und gedichtete Anschraubbereiche. Ein auf FEM-Berechnungen basierendes Dichtungskonzept sorgt für zuverlässige Flächenpressung nach der Montage. Hygienic Design bedeutet auch, dass sich der Zeit- und Materialbedarf für die regelmäßigen Reinigungen stark reduziert – und so die Betriebskosten spürbar sinken.

Warum Hygienic Design?

In der Lebensmittelindustrie, der Medizintechnik sowie der pharmazeutischen Industrie spielen Produktsicherheit, Verbraucherschutz und rechtliche Aspekte eine zunehmend wichtigere Rolle. Normelemente in Hygienic Design können durch Ihre spezifischen Eigenschaften den Produktionsprozess in diesen sensiblen Bereichen unterstützen und helfen so bei der Herstellung von Produkten mit langer Haltbarkeit und reduzieren den Einsatz von Konservierungsstoffen.

Vorteile von Hygienic Design

Weniger und kürzerer Reinigungsaufwand (kann bis zu 25% der Produktionszeiten betragen), dadurch

mehr Zeit für Produktion zur Verfügung

geringerer Frischwasserbedarf

weniger Energiebedarf

geringerer Reinigungsmittelbedarf

weniger Abwasseraufkommen

geringere Gesamtkosten und Ressourcenschonung

Rechtliche Grundlagen von Hygienic Design

EN 1672-2:2009 “Nahrungsmittelmaschinen”

Maschinen müssen reinigbar, also so gestaltet und gebaut sein, dass die Verschmutzungen mit den empfohlenen Reinigungsverfahren entfernt werden können.

Maschinenrichtlinie 2006/42/EC

Maschinen müssen so konstruiert sein, dass

Materialien vor jeder Benutzung leicht und vollständig gereinigt werden können und

kein Risiko von Infektionen, Krankheiten oder Ansteckungen entsteht.

DIN EN ISO 14519:2008-07

Hygieneanforderung an die Gestaltung von Maschinen

DIN EN 1672-2:2021-05

Nahrungsmittelmaschinen – Allgemeine Gestaltungsleitsätze – Teil 2

Anforderungen an die Konstruktion bei Hygienic Design

Material

Rostfreie Edelstähle

FDA- und EU-Konforme Kunststoffe und Elastomere

Oberflächen

Oberflächen müssen reinigungsfähig sein

Stufen durch nicht fluchtende Geräteanordnungen sollen vermieden werden

Dichtungen müssen so konstruiert sein, dass keine Spalte entstehen

O-Ringnuten müssen hygienegerecht gestaltet werden

Kontakt mit dem herzustellenden Produkt ist auszuschließen

Ecken sollten vorzugsweise einen Radius von 6 mm oder mehr haben

Design / Geometrie

Die Innen- und Außenbereiche aller Apparate, Bauteile und Rohrleitungen müssen selbstentleerend oder entleerbar und leicht zu reinigen sein.

Oberflächenbeschaffenheit und Rauigkeit

Leichte Reinigbarkeit bei Ra < 0,8 μm

Designgrundlagen von Hygienic Design

EHEDG (European Hygienic Engineering & Design Group)

europäisches, gemeinnütziges Konsortium von Maschinen- und Lebensmittelherstellern sowie deren Zulieferern, Forschungsinstituten und Universitäten und staatlichen Gesundheitsstellen

etwa 45 Richtlinien

Prüfung von Produkten und Erteilung von Zertifikaten

3-A Sanitary Standard, Inc.

gemeinnützige und unabhängige Gesellschaft in den USA

drei Interessenvertretungen:öffentliche und staatliche Gesundheitsstellen, Maschinen- und Lebensmittelhersteller

über 70 Hygiene-Standards

Prüfung der Konstruktionen und Prozesse, Erteilung von Zertifikaten

BGN (Berufsgenossenschaft Nahrungsmittel und Gastgewerbe)

aktive Mitwirkung in der nationalen, europäischen und internationalen Normung. Verhinderung von Arbeitsunfällen, Berufskrankheiten, sowie arbeitsbedingten Gesundheitsgefahren

europäische Maschinenrichtlinie (98/37/EG), sowie das Geräte- und Produktsicherheitsgesetz (GPSG)

Prüfung von Bauteilen und Maschinen, Erteilung von Zertifikaten

Dichtungen

Bei Elementen, die in Hygienic Design ausgeführt sind, haben Dichtungen die zentrale Funktion, Toträume, Spalten und Ritzen vor dem Eindringen von Reinigungsflüssigkeiten oder Produktresten zu schützen.

Dazu ist eine definierte Vorspannung / Pressung der Dichtungen und Abstreifer für die zuverlässige und dauerhafte Dichtheit im montierten Zustand notwendig. Innerhalb der Produktfamilie Hygienic Design sind deshalb Dichtungs-Einbauräume sowie Dichtungsquerschnitte per Simulationssoftware so berechnet und ausgelegt, dass bei der Montage die nötige Flächenpressung erreicht wird und gleichzeitig der Dichtungswerkstoff nicht überbeansprucht wird.

Dabei kann grundlegend zwischen statischen und beweglichen Dichtungen unterschieden werden:

Die am unten gezeigten Anwendungsbeispiel statischen Dichtungen, oben zur Montagefläche hin (Dichtring) und unten zur Aufstellfläche (Bodendichtung), werden bei der Montage durch Festziehen entsprechend dicht gespannt. Dabei sollte sichergestellt sein, dass alle mit den Dichtungen in Kontakt stehenden Flächen eine Oberflächengüte von min. Ra 0,8 μm aufweisen.

Die beweglichen Dichtungen an der Verstellhülse (Abstreifer) sowie an der Gelenkkugel (Gelenkdichtung) des Fußes sind so gestaltet, dass sie eine Anpassung in Höhe und Winkel zulassen. Auch bei ihnen gewährleistet der Einbauraum zusammen mit dem Dichtungsquerschnitt eine spaltfreie, vorgespannte Abdichtung.

Je nach Ausführung und Einsatzfall kann es notwendig sein, dass Dichtungen bei Beschädigung oder im Fall von präventiver Wartung ausgetauscht werden müssen. Dazu stellen Elesa + Ganter die jeweiligen Dichtungen als Ersatzteil bereit bzw. bietet diese unter der GN 7600 sowie GN 7607 standardmäßig als Normelement für den Ersatzteilfall an.
