GN 724.10-NIGegenstücke

Edelstahl-Feinguss

Stahl / Edelstahl, für Rastbolzen / Rastriegel mit Anlaufschräge

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Edelstahl-Feinguss
Edelstahl-Feinguss
GN 724.10-SW
Black, RAL 9005, textured finish
GN 724.10-ZB
Zinc plated, blue passivated
GN 724.10-NI
Stainless steel precision casting
A
B

GN 724.10-NI

Reset
Catalogue
b1
s
b2 +0.3
h1
h2
h3
k1
k2
k3
l1
l2
m
GN 724.10-13-20-B-NI
13
20
6.5
10
7.5
1.5
19
2.5
1.5
48
26.5
34
GN 724.10-20-30-B-NI
20
30
10
15
14
5
27.5
3
2
80
40
55

Form

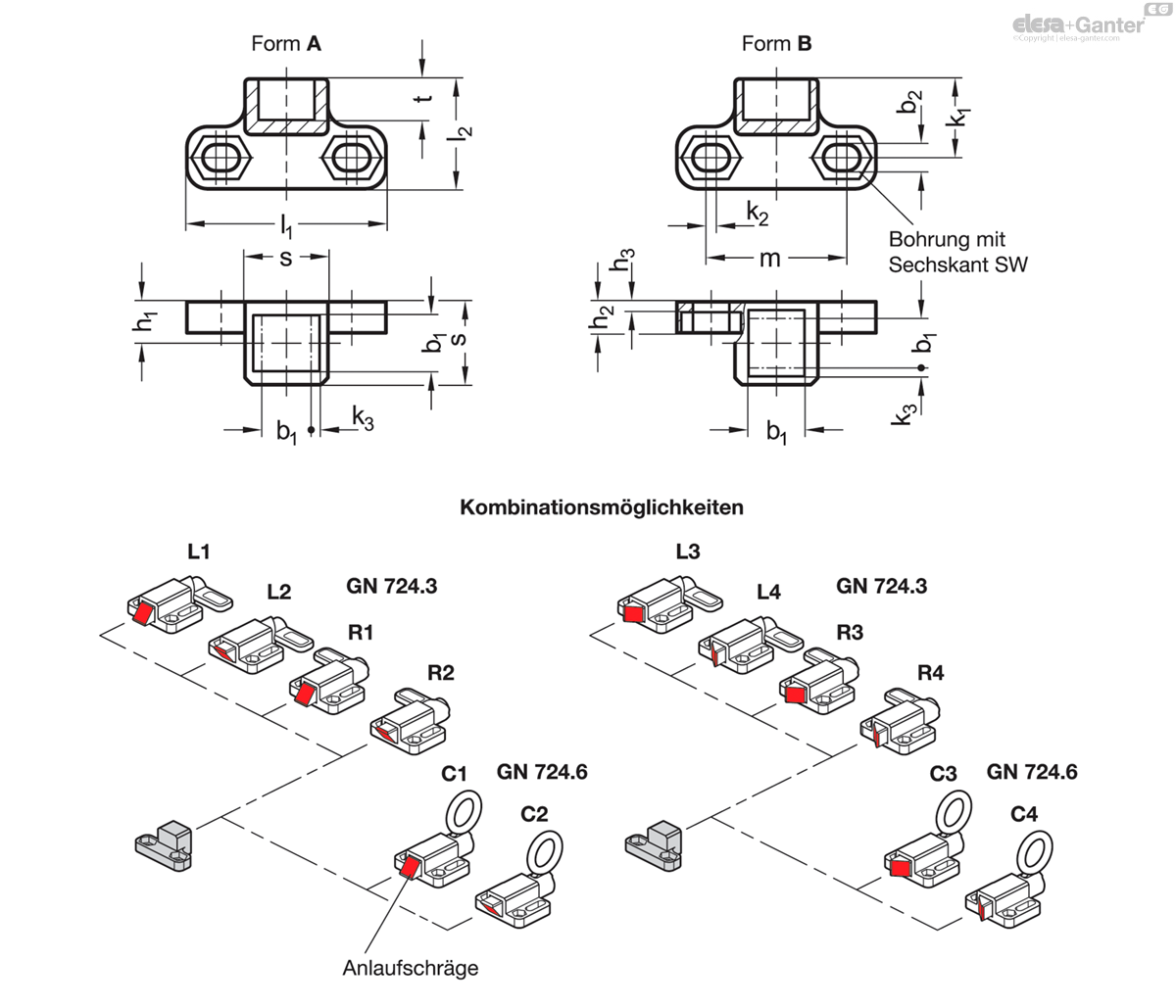

  • A: für Rastbolzen / -riegel mit Anlaufschräge oben / unten
  • B: für Rastbolzen / -riegel mit Anlaufschräge rechts / links

Stahl-Feinguss

  • verzinkt, blau passiviert ZB
  • verzinkt und kunststoffbeschichtet
  • schwarz, RAL 9005, strukturmatt SW

Edelstahl-Feinguss 1.4308 NI

Gegenstücke GN 724.10 werden mit Federriegeln und Rastbolzen der Normreihe GN 724 ff. kombiniert, wenn aufgrund der Anwendung mehrere Rastpositionen bzw. Gegenstücke erforderlich sind. Bei der Auswahl des Gegenstücks muss die Ausrichtung der Anlaufschräge gemäß den auf dem Normblatt dargestellten Kombinationsmöglichkeiten beachtet werden.

Die Langlöcher mit Sechskant ermöglichen eine Befestigung mit Zylinderschrauben ISO 4762, Sechskantschrauben DIN 931 oder Sechskantmuttern DIN 934.
