Technical datasheet

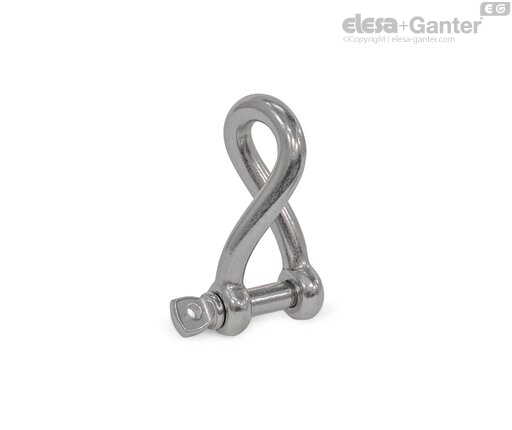

GN 585.2Schäkel
Schäkel
Edelstahl, gedreht, Handelsausführung (kein Heben)
GN 585.2
|
Katalog
|

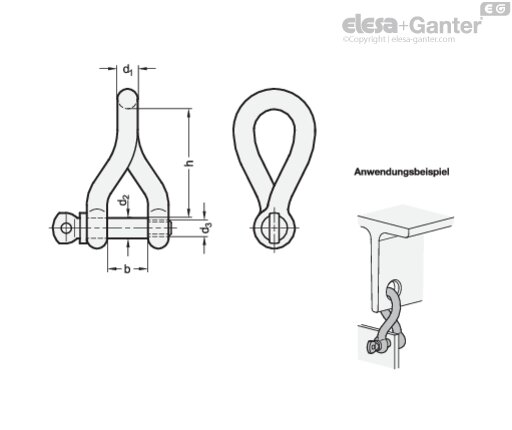

d1 ≈
Nenngröße |
d1 ≈
Nenngröße in Zoll |
b ≈
|
d2 ≈
|
d3*
|
h ≈
|
Statische
Belastbarkeit (Richtwert) |
|
|
|---|---|---|---|---|---|---|---|---|---|
|
4
|
5/32
|
8
|
4
|
M 4
|
22
|
1.5 kN
|
10
| ||
|
5
|
3/16
|
10
|
5
|
M 5
|
27.5
|
2.3 kN
|
18
| ||
|
6
|
1/4
|
12
|
6
|
M 6
|
33
|
3.4 kN
|
30
| ||
|
8
|
5/16
|
16
|
8
|
M 8
|
44
|
6.0 kN
|
73
| ||
|
10
|
3/8
|
20
|
10
|
M 10
|
55
|
9.5 kN
|
140
| ||
|
12
|
7/16
|
24
|
12
|
M 12
|
66
|
14.0 kN
|
240
|
* i.d.R. ist der Schraubbolzen mit dem angegebenen Gewinde versehen. Abweichungen sind jedoch möglich.
Form
- Form A: mit Schraubbolzen
Edelstahl 1.4401 A4
- geschmiedet
- elektropoliert
Schäkel GN 585.2 verbinden Ketten, Seile, Gurte oder Bänder lösbar untereinander bzw. stellen die Anbindung an entsprechende Befestigungspunkte her. Sie werden z. B. für Winkelbegrenzungen, Verliersicherungen, Absperrungen, abgehängte Schilder und Spritzschutze oder als Abspannungen und Verstrebungen eingesetzt.
Die gedrehte Form verbindet zwei um 90° versetzte Befestigungsbohrungen bzw. verhindert bei kurzen Ketten das unerwünschte Verdrehen der Kettenglieder.
Schäkel in Handelsausführung dürfen nicht für Hebevorgänge im Sinne der Maschinenverordnung verwendet werden.
Die Edelstahl-Ausführung eignet sich für den Einsatz in besonders aggressiven Umgebungen.
