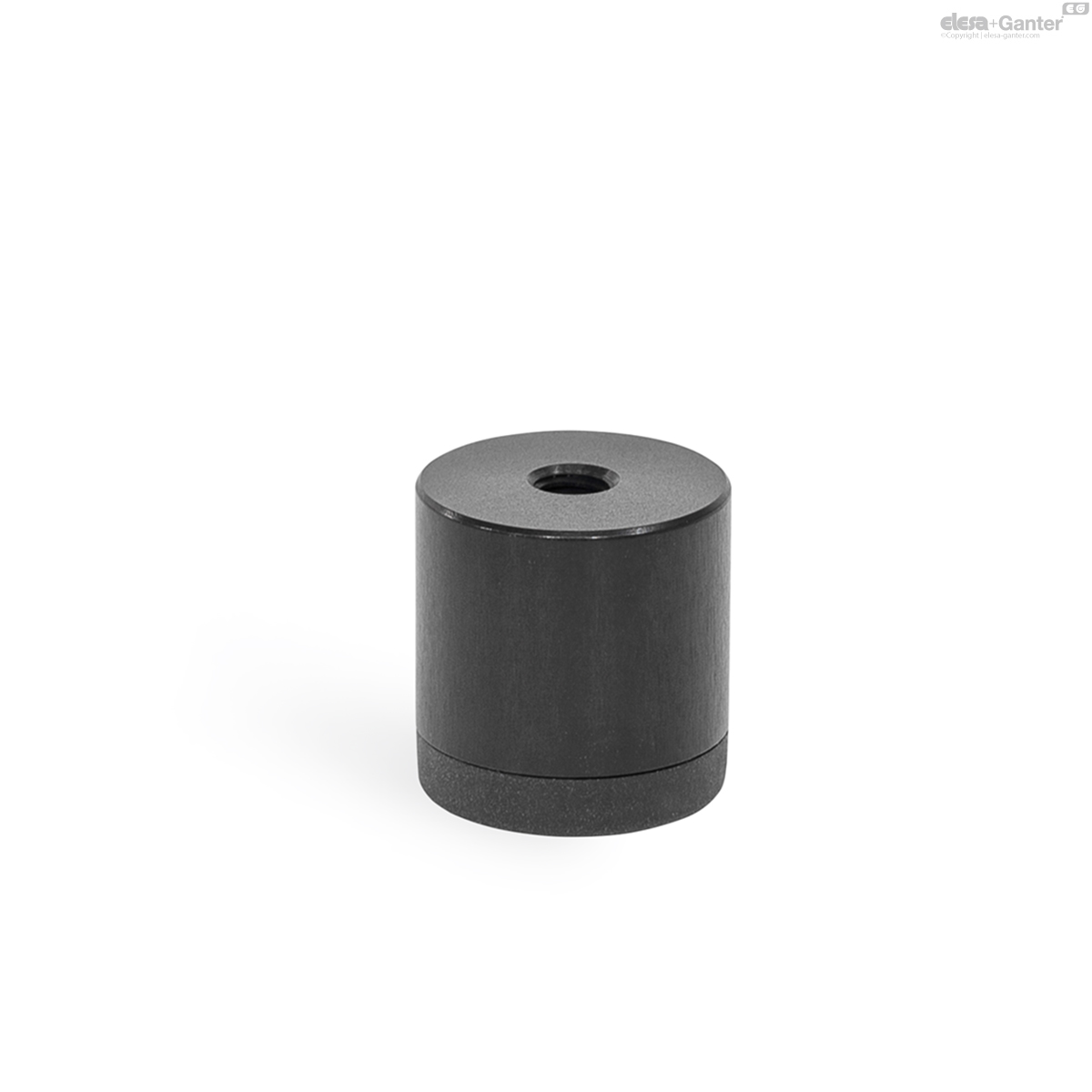

GN 440-ALGerätefüße

Aluminium

Aluminium / Edelstahl, mit Gummikappe

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Aluminium
Aluminium
Edelstahl
GN 440-A4
Edelstahl
Aluminium
GN 440-AL
Aluminium

GN 440-AL

Zurücksetzen
Katalog
d1
h1
d2
d3 Through hole for screw
h2
h3
t min.
Static load capacity in kN
GN 440-16-16-M4-R-ALS
16
16
M 4
M 3
11
4
8
0.25
7
GN 440-16-24-M4-R-ALS
16
24
M 4
M 3
19
4
8
0.25
11
GN 440-20-20-M5-R-ALS
20
20
M 5
M 4
14
4
10
0.4
14
GN 440-20-30-M5-R-ALS
20
30
M 5
M 4
24
4
10
0.4
22
GN 440-25-25-M6-R-ALS
25
25
M 6
M 5
17
4.7
12
0.7
29
GN 440-25-40-M6-R-ALS
25
40
M 6
M 5
32
4.7
12
0.7
48
GN 440-32-32-M8-R-ALS
32
32
M 8
M 6
23
5.7
16
1.6
62
GN 440-32-50-M8-R-ALS
32
50
M 8
M 6
41
5.7
16
1.6
99

Form

  • R: mit Abdeckkappe, rutschfest

Grundkörper

  • Aluminium AL
  • gedreht, eloxiert, schwarz S
  • Edelstahl, 1.4404 A4
  • gedreht M

Abdeckkappe

Thermoplastisches Elastomer (TPE)

  • Härte ≈ 75 Shore A
  • Schwarz

Gerätefüße GN 440 werden zum Aufstellen von Apparaten, kleineren Maschinen oder Vorrichtungen z. B. auf Arbeitsplatten oder Tischen verwendet. Dabei erhöht die rutschfeste Abdeckkappe die Standsicherheit, schont die Aufstellfläche und deckt die Befestigungsbohrung von unten ab.

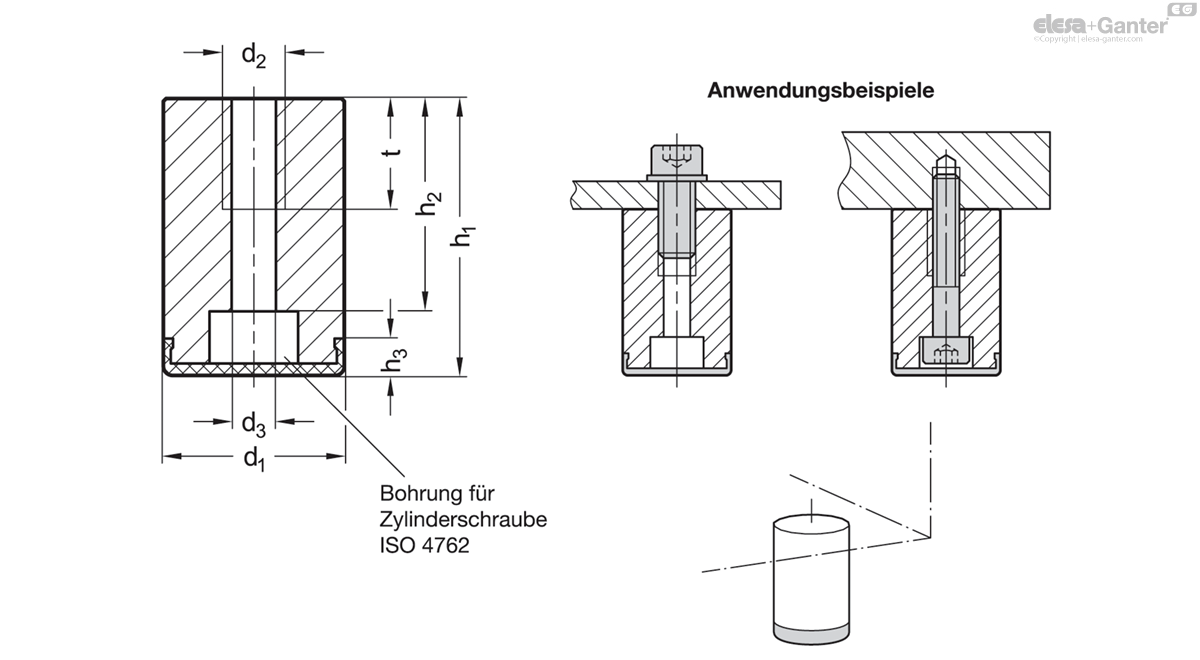

Die Montage kann entweder von oben über das Innengewinde d2 oder mit einer Zylinderschraube ISO 4762 von unten über die Durchgangsbohrung d3 erfolgen. Die Abdeckkappe ist mehrfach montierbar und liegt lose bei.

Die schwarze Ausführung ALS wirkt optisch dezent und reduziert Reflektionen an der Oberfläche. Die Ausführung A4M ist für den Einsatz in besonders aggressiven Umgebungen geeignet.

  • d1 = 25 / 32 in Edelstahl mit ESD-Abdeckkappe
