Technical datasheet
GN 1050.1Zapfen
Zapfen
für Schnellverschluss-Kupplungen GN 1050 und Flansche GN 1050.2
GN 1050.1
|
Katalog
|

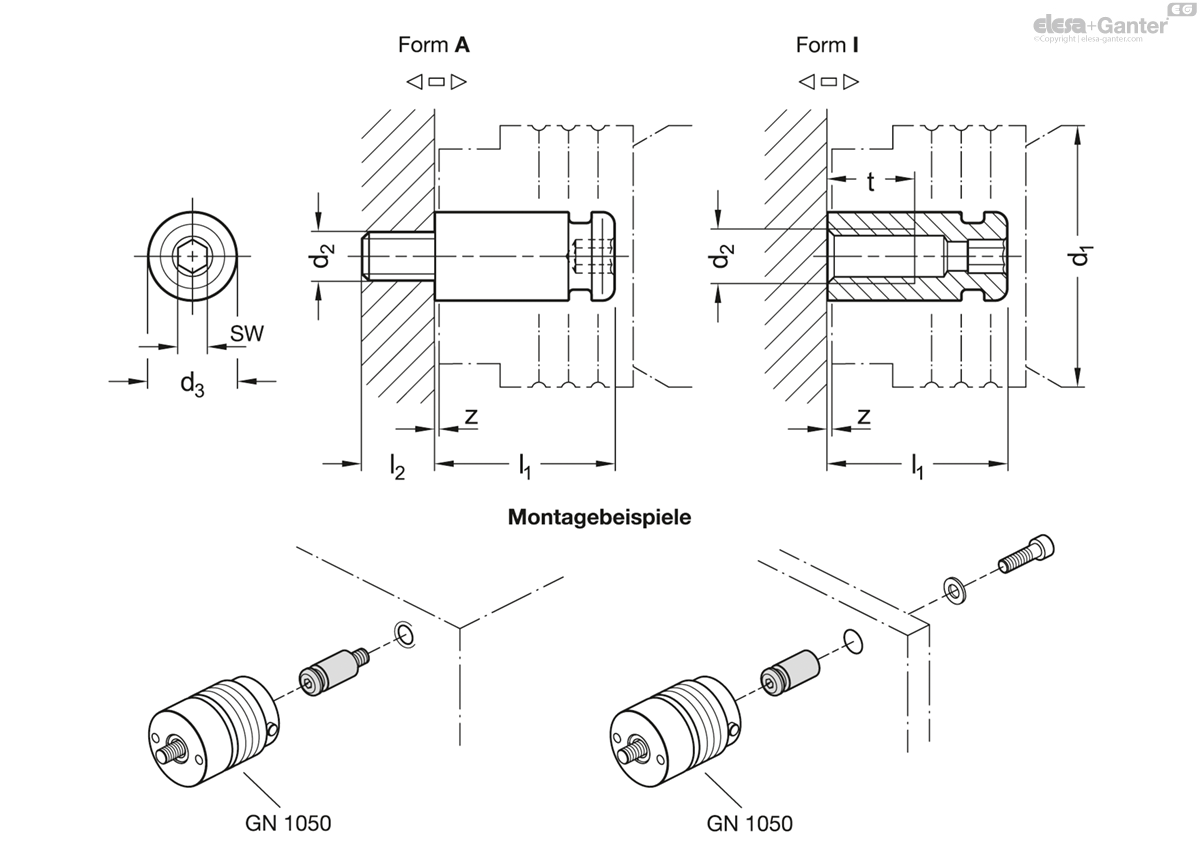

Nominal size
Quick release Coupling GN 1050 |
d2
|
d1
|
d3 ±0.03
|
l1
|
l2
|
A/F
|
t min.
|
z ±0.1 Axial offset
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 1050.1-2-M10-A-ST
|
2
|
M 10
|
53
|
18.25
|
37.1
|
15
|
6
|
-
|
0.4
|
80
|
|
GN 1050.1-2-M12-A-ST
|
2
|
M 12
|
53
|
18.25
|
37.1
|
18
|
6
|
-
|
0.4
|
85
|
|
GN 1050.1-2-M10-I-ST
|
2
|
M 10
|
53
|
18.25
|
37.1
|
-
|
6
|
18
|
0.4
|
60
|
|
GN 1050.1-2-M12-I-ST
|
2
|
M 12
|
53
|
18.25
|
37.1
|
-
|
6
|
18
|
0.4
|
55
|

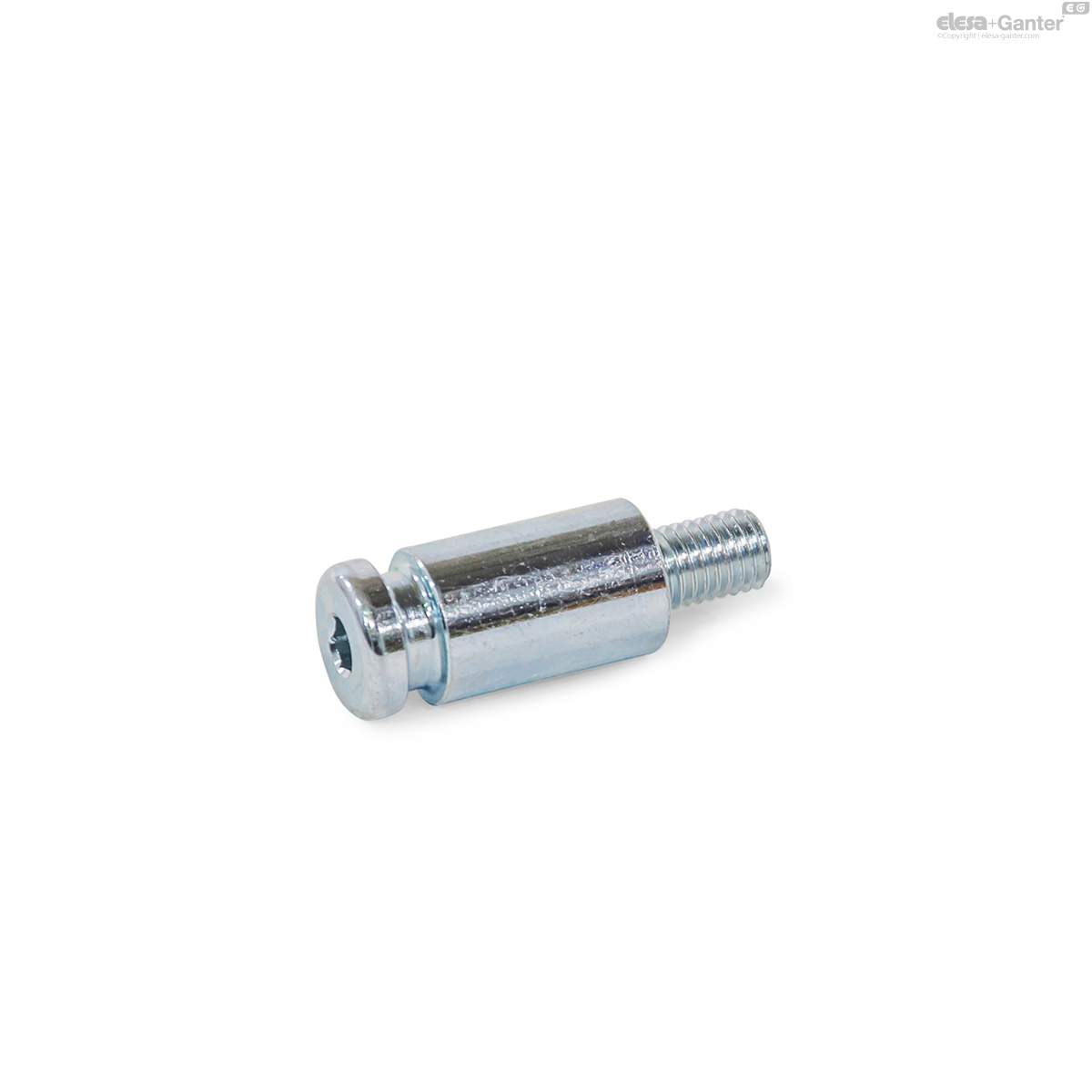

Form
- A: mit Außengewinde
- I: mit Gewindestift
Stahl ST
- vergütet
- verzinkt, blau passiviert

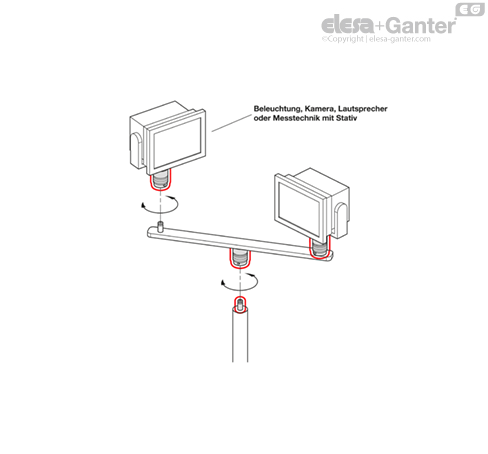

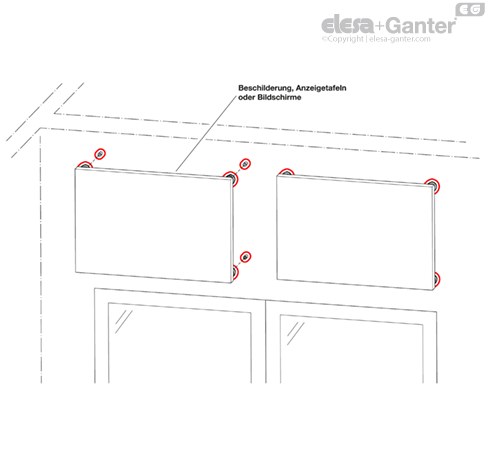

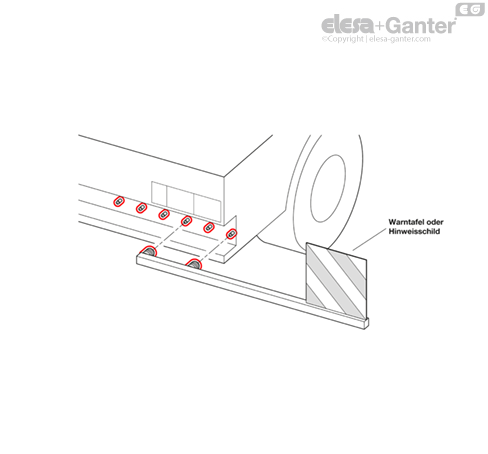

Zapfen GN 1050.1 positionieren und befestigen Bauelemente in Verbindung mit Schnellverschluss-Kupplungen GN 1050 werkzeuglos, formschlüssig und wiederholgenau. Die Zapfen sind bezüglich ihrer Abmessungen und Festigkeit exakt auf die Kupplungen abgestimmt und gewährleisten so deren einwandfreie Funktion.

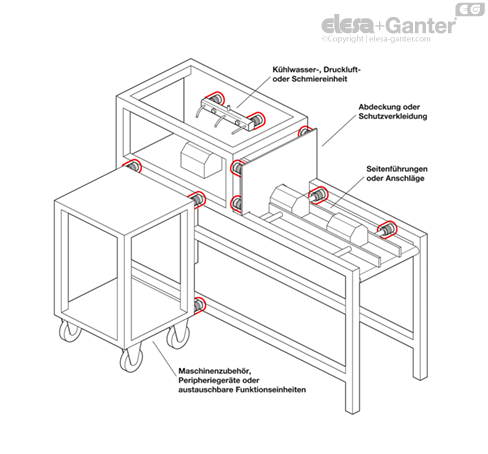

Die Zapfen sind einzeln erhältlich, so dass mehrere Zapfen im Wechsel mit einer Kupplung gepaart werden können, z. B. um unterschiedliche, werkstückabhängige Vorrichtungen rationell zu positionieren. Befestigt werden die Zapfen je nach Form über ein Außen- oder ein Innengewinde.
Um die angegebenen Belastbarkeiten zu erreichen, müssen anwendungsseitige Gewindebohrungen oder zusätzlich eingesetzte Muttern und Schrauben mindestens der Festigkeitsklasse 8 entsprechen.

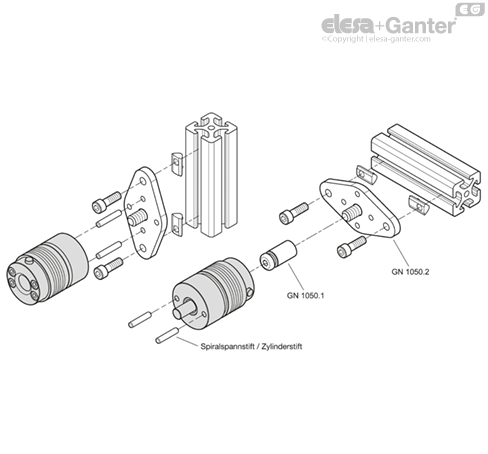

Flansche GN 1050.2 sind als Zubehör zur Montage der Zapfen erhältlich und erweitern deren Anbaumöglichkeiten.

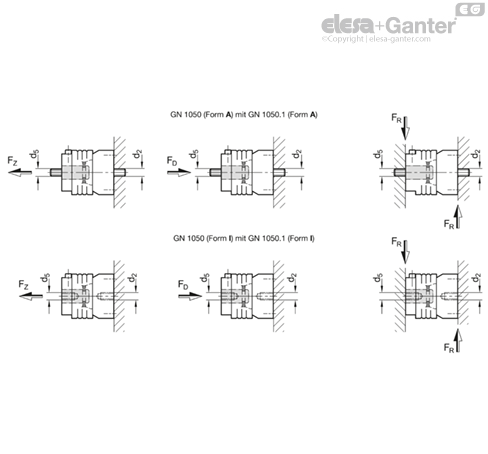

| Nenngröße | d2 Befestigungsgewinde Schnellverschluss-Kupplungen | d5 Befestigungsgewinde Zapfen GN 1050.1 | FZ max. Zugbelastbarkeit in kN | FD max. Druckbelastbarkeit in kN | FR max. Scherbelastbarkeit in kN |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Sicherheitshinweis:
Die Belastbarkeiten werden nur erreicht, wenn diese von der Umgebungskonstruktion aufgenommen werden können.
Anwendungsseitige Gewindebohrungen oder zusätzlich eingesetzte Muttern und Schrauben müssen mindestens der Festigkeitsklasse 8 entsprechen.
Je nach Anwendung sind zusätzliche Sicherheitsfaktoren vorzusehen.

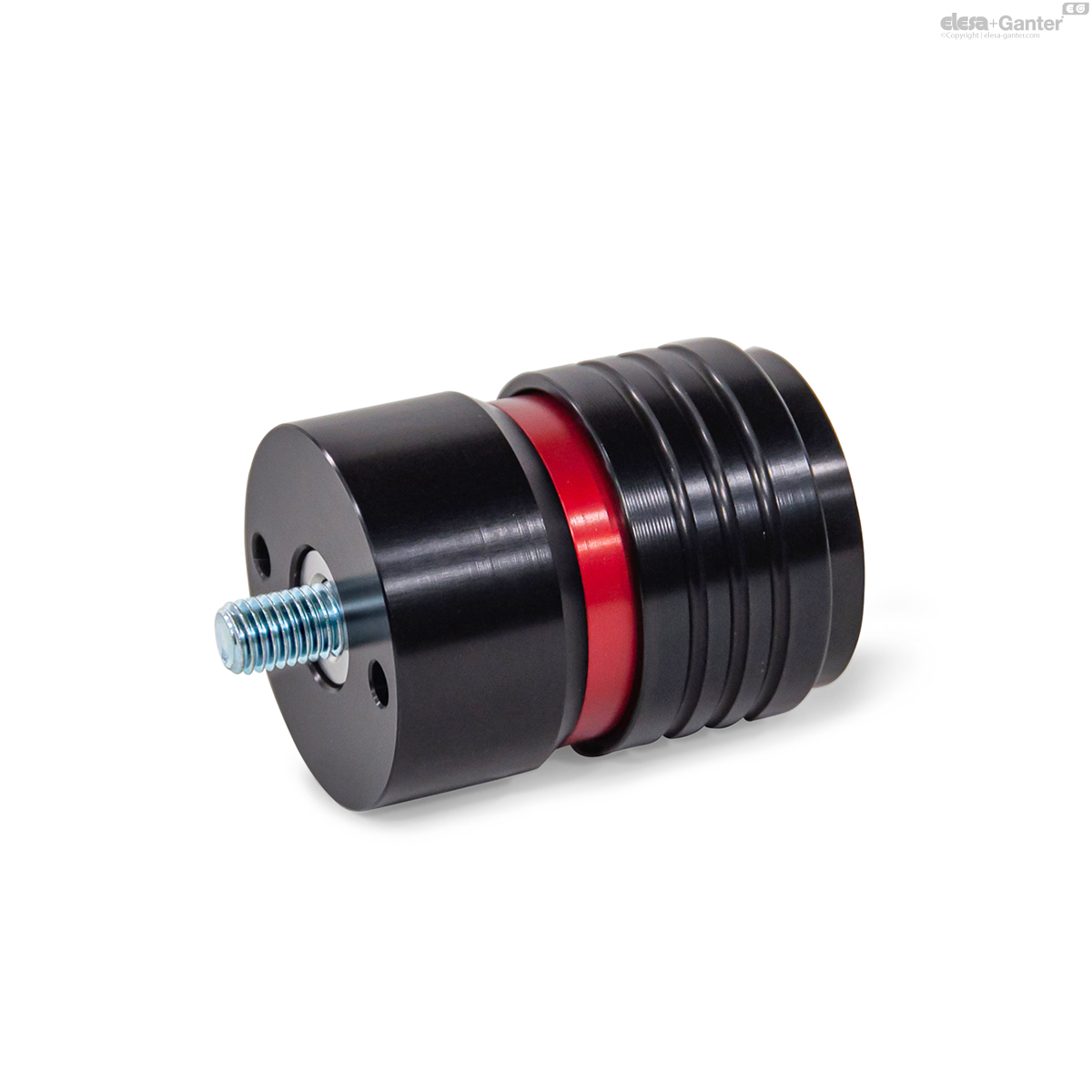

Verwandte Produkte
GN 1050-A
Schnellverschluss-Kupplungen
Gehäuse Aluminium

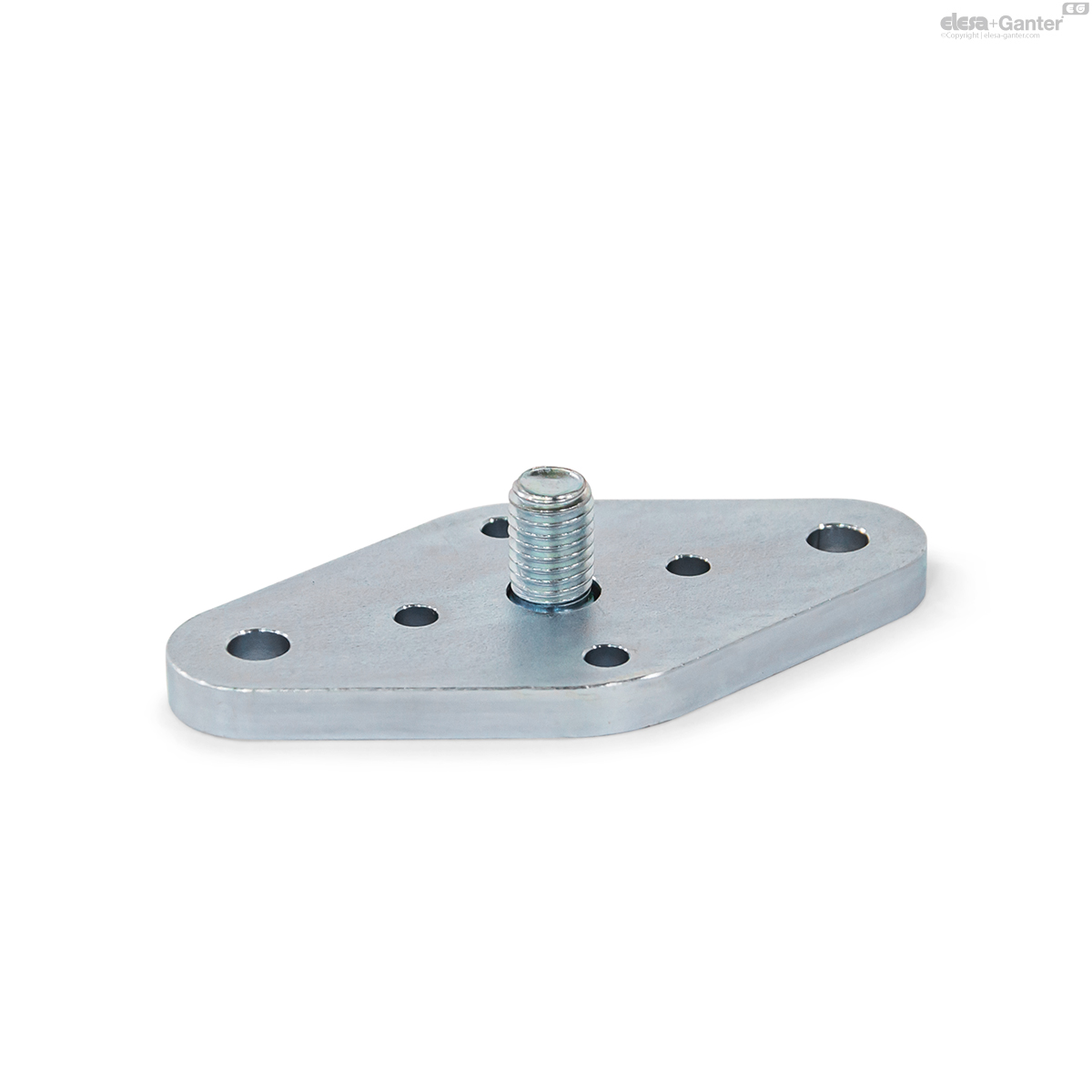

GN 1050.2-F
