Technical datasheet

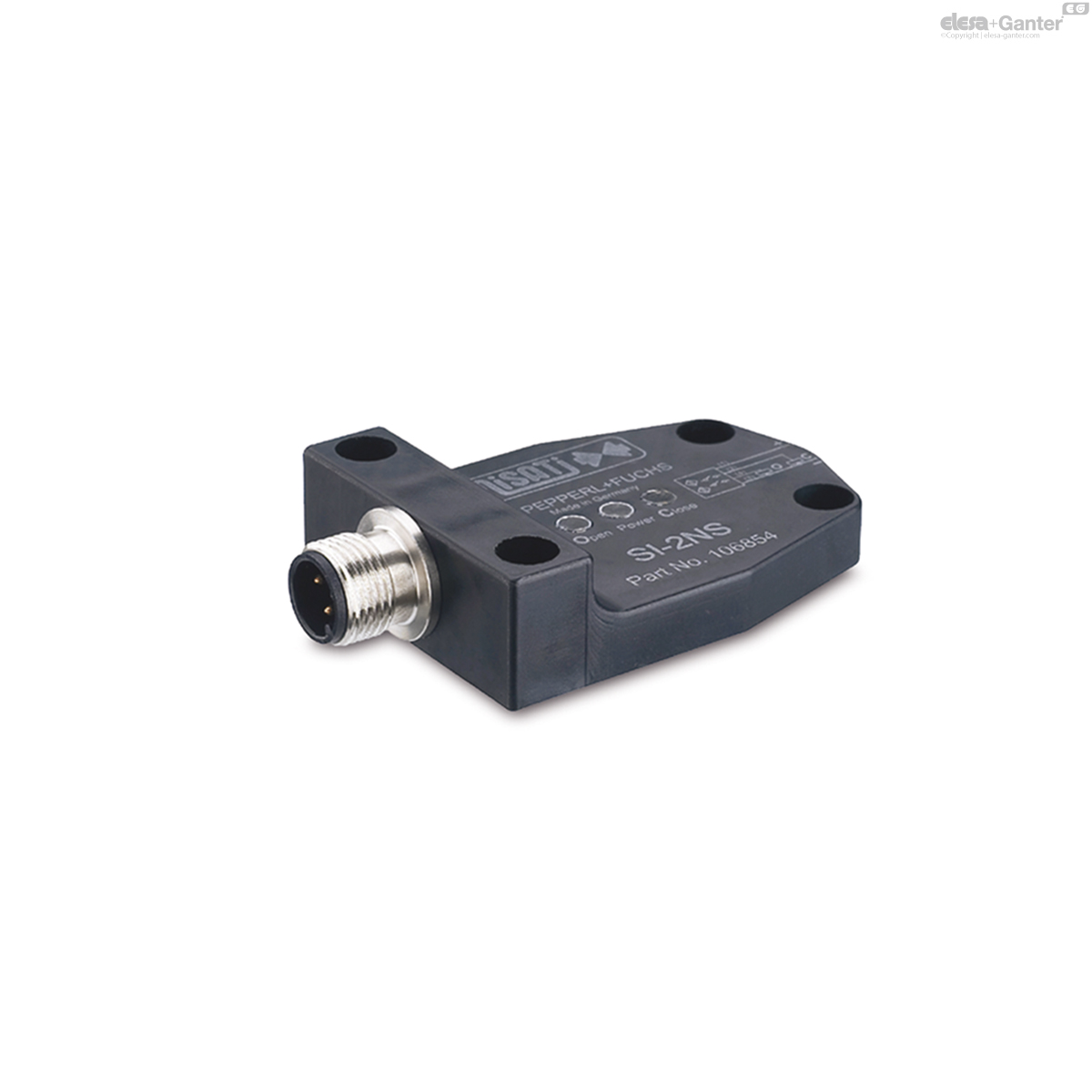

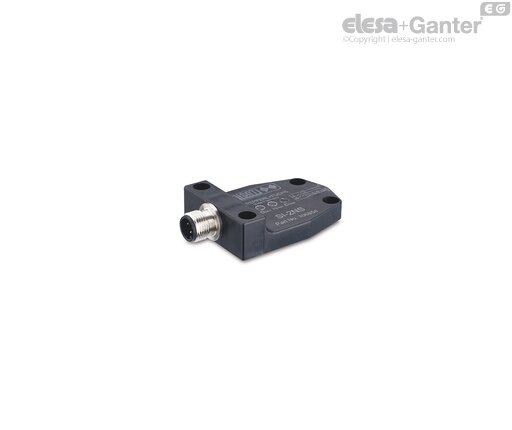

GN-893.2Näherungsschalter
Näherungsschalter
Kunststoff, für Kraftspanner Größe 32, induktiv Sensor
GN-893.2
|
Katalog
|
Kraftspanner
|
Näherungsschalter
|

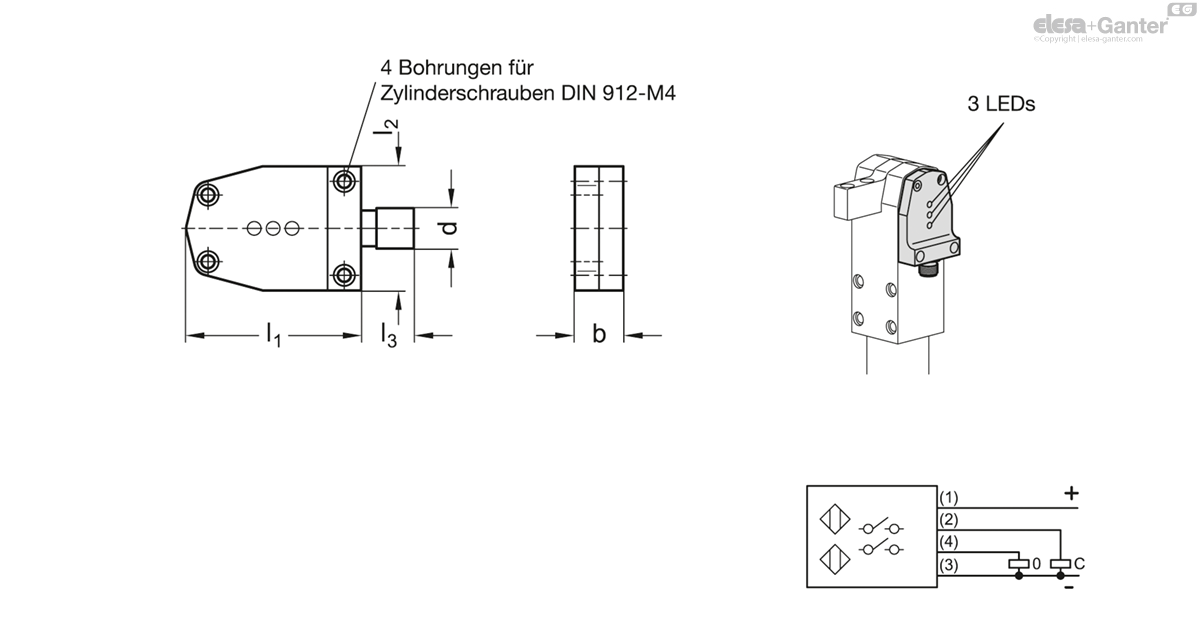

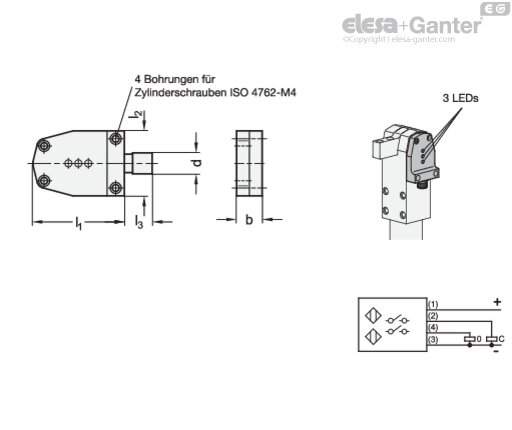

b
|
d Verbindung
4-polig |
l1 -0.2
|
l2
|
l3
|
|
|
|---|---|---|---|---|---|---|---|---|---|
|
GN 864-32-BL GN 865-32-BI GN 866-32-BC
|
GN 893.2
|
16
|
M 12 x 1
|
57.5
|
41
|
10
|
32
|
Gehäuse
Kunststoff
Zylinderschrauben ISO 4762
Stahl, brüniert
Zwischenplättchen
Kunststoff
Spannungsbereich: 10 bis 30 VDC
Schaltstrom: 0 bis 100 mA
Spannungsabfall: ≤ 2 V
Einsatztemperatur 0 °C bis +50 °C
Schutzart IP 65
LED-Anzeigen
- Grün: Betriebsspannung
- Rot: Schaltzustand geschlossen
- Gelb: Schaltzustand offen
Mit Näherungsschalter GN 893.2 können Kraftspanner Steuerimpulse auslösen. In der Regel dienen sie der Endlagenabfrage. Die LED‘s zeigen den Betriebs- und Schaltzustand an.
Die Näherungsschalter werden direkt an den Kraftspanner angeschraubt, wobei die Montage beidseitig möglich ist.
Ein Zwischenplättchen aus Kunststoff und zwei Zylinderschrauben M4 gehören zum Lieferumfang.

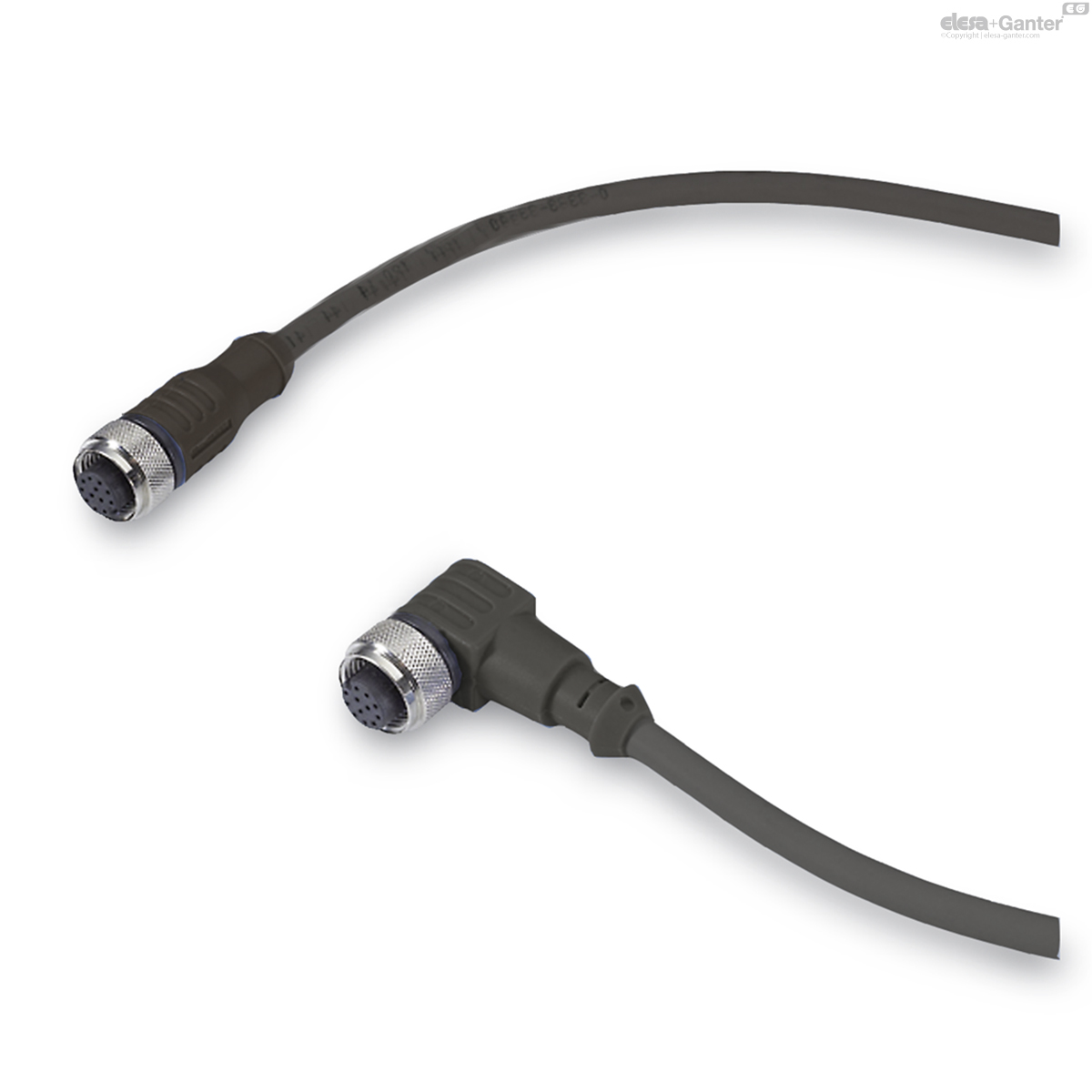

- GN 330 Kabel mit Anschlusskupplung (4-polig, 5 oder 10 Meter lang)
