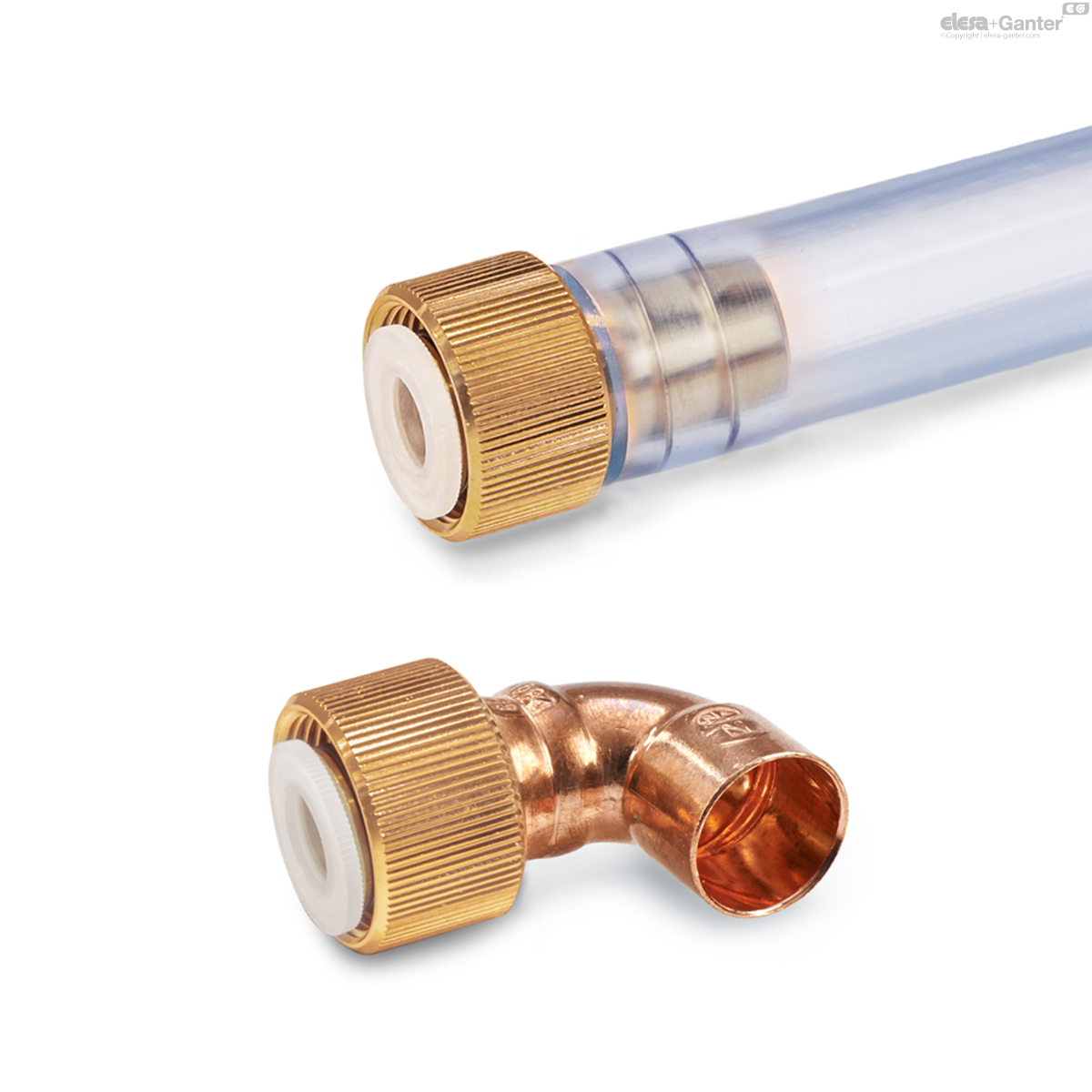

GN 880.1Anschlussstücke
Anschlussstücke
für Ölablassventile GN 880 / mit/ohne Schlauch
|
Katalog
|
Size
|
d1
|
l
|
d2
|
d3
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
GN 880.1-22-A
|
22
|
M 22 x 1.5
|
-
|
15
|
-
|
58
|
|
GN 880.1-26-A
|
26
|
M 26 x 1.5
|
-
|
20
|
-
|
89
|
|
GN 880.1-22-B
|
22
|
M 22 x 1.5
|
-
|
15
|
-
|
59
|
|
GN 880.1-26-B
|
26
|
M 26 x 1.5
|
-
|
20
|
-
|
86
|
|
GN 880.1-22-C
|
22
|
M 22 x 1.5
|
-
|
15
|
-
|
62
|
|
GN 880.1-26-C
|
26
|
M 26 x 1.5
|
-
|
20
|
-
|
89
|
|
GN 880.1-22-A-250-T
|
22
|
M 22 x 1.5
|
250
|
15
|
14
|
97
|
|
GN 880.1-22-A-500-T
|
22
|
M 22 x 1.5
|
500
|
15
|
14
|
129
|
|
GN 880.1-22-A-1000-T
|
22
|
M 22 x 1.5
|
1000
|
15
|
14
|
221
|
|
GN 880.1-26-A-250-T
|
26
|
M 26 x 1.5
|
250
|
20
|
19
|
162
|
|
GN 880.1-26-A-500-T
|
26
|
M 26 x 1.5
|
500
|
20
|
19
|
237
|
|
GN 880.1-26-A-1000-T
|
26
|
M 26 x 1.5
|
1000
|
20
|
19
|
387
|
|
GN 880.1-22-B-250-T
|
22
|
M 22 x 1.5
|
250
|
15
|
14
|
94
|
|
GN 880.1-22-B-500-T
|
22
|
M 22 x 1.5
|
500
|
15
|
14
|
141
|
|
GN 880.1-22-B-1000-T
|
22
|
M 22 x 1.5
|
1000
|
15
|
14
|
223
|
|
GN 880.1-26-B-250-T
|
26
|
M 26 x 1.5
|
250
|
20
|
19
|
152
|
|
GN 880.1-26-B-500-T
|
26
|
M 26 x 1.5
|
500
|
20
|
19
|
234
|
|
GN 880.1-26-B-1000-T
|
26
|
M 26 x 1.5
|
1000
|
20
|
19
|
386
|
|
GN 880.1-22-C-250-T
|
22
|
M 22 x 1.5
|
250
|
15
|
14
|
97
|
|
GN 880.1-22-C-500-T
|
22
|
M 22 x 1.5
|
500
|
15
|
14
|
140
|
|
GN 880.1-22-C-1000-T
|
22
|
M 22 x 1.5
|
1000
|
15
|
14
|
220
|
|
GN 880.1-26-C-250-T
|
26
|
M 26 x 1.5
|
250
|
20
|
19
|
153
|
|
GN 880.1-26-C-500-T
|
26
|
M 26 x 1.5
|
500
|
20
|
19
|
233
|
|
GN 880.1-26-C-1000-T
|
26
|
M 26 x 1.5
|
1000
|
20
|
19
|
390
|

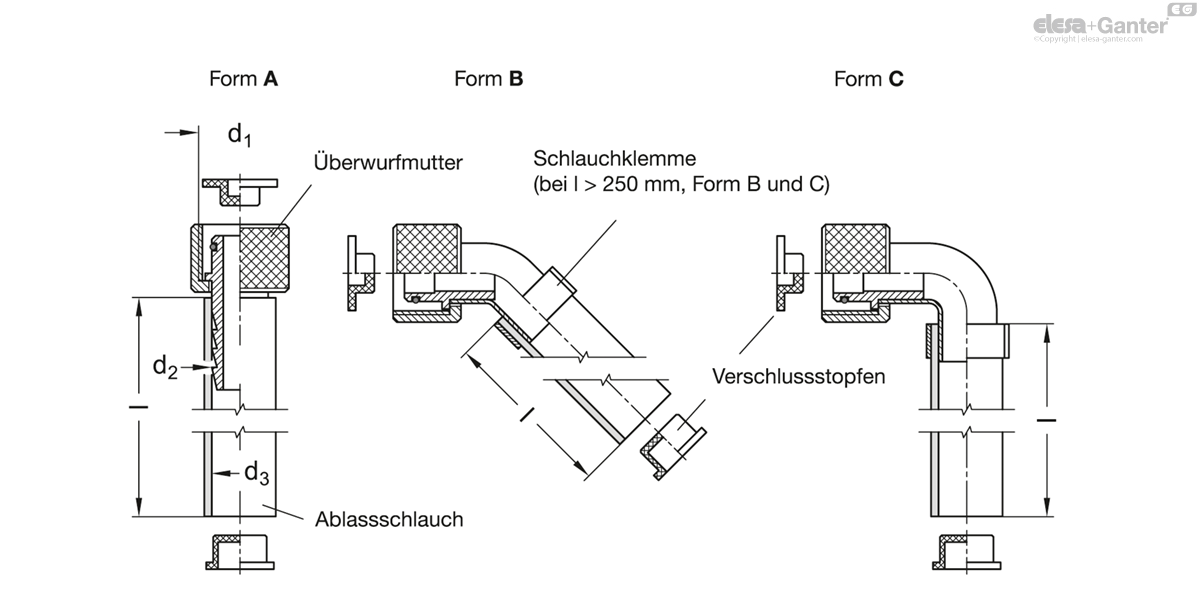

Form
- A: Anschluss gerade
- B: Anschluss 45°
- C: Anschluss 90°
Überwurfmutter
mit Schlauchtülle
Messing
Rohrbogen 45° / 90°
Kupfer
O-Ring
Gummi NBR (Perbunan)
Ablassschlauch
PVC, transparent T
Schlauchklemme
Stahl, verzinkt
Verschlussstopfen
Kunststoff, LD-PE
Anschlussstücke GN 880.1 werden benötigt für die Verwendung von Ölablassventilen GN 880
Durch das Aufschrauben des Anschlussstücks betätigt man den Ventilteller des Ölablassventils so, dass das Öl durch den Schlauch in einen bereitgestellten Behälter abfließen kann.
Der Verschlussstopfen verhindert das Auslaufen von Restöl nach dem Entleeren.
- andere Schlauchlängen
- Ablassschlauch mit Gewebeeinlage (Nylon)
