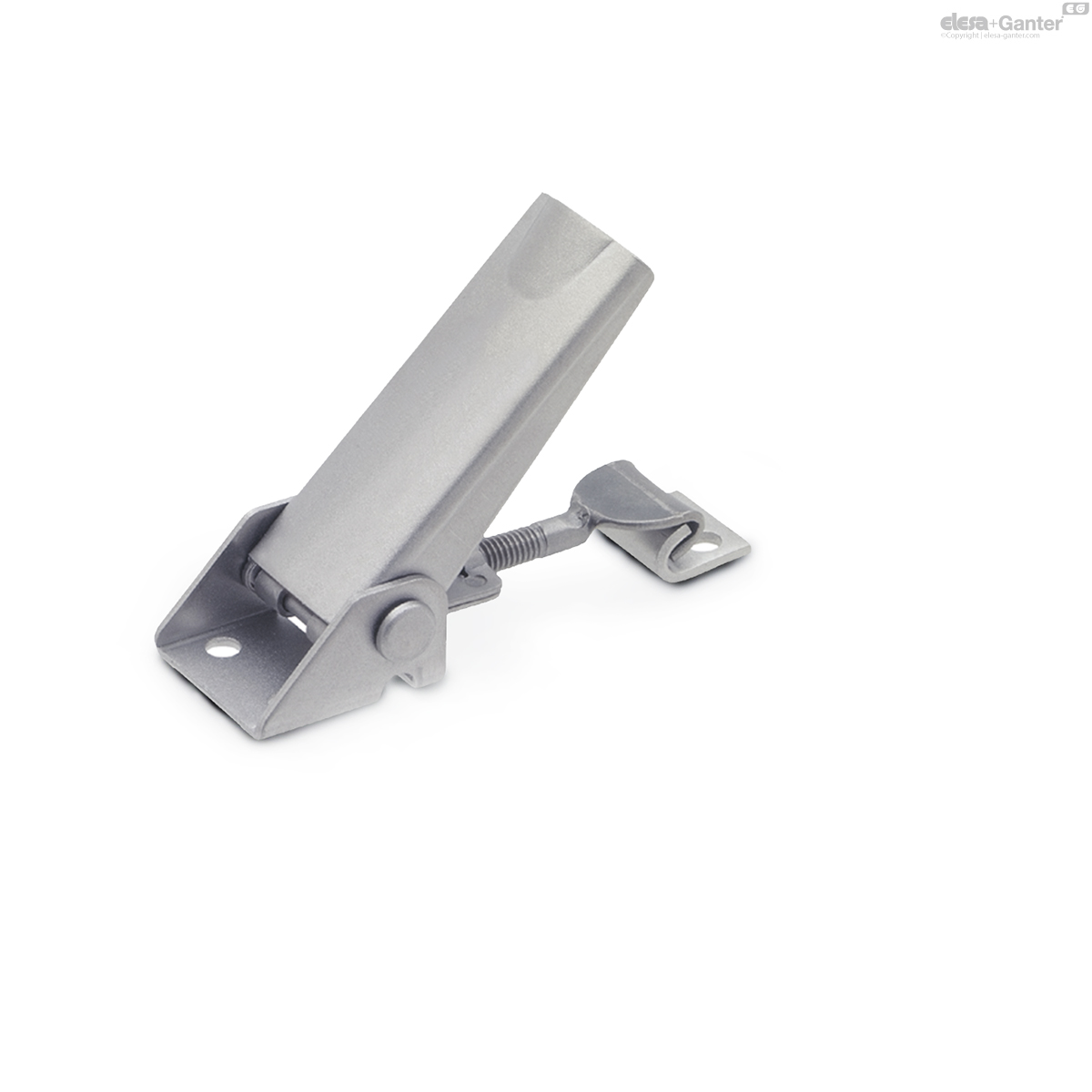

GN 831Spannverschlüsse

Stahl

Stahl / Edelstahl

Technical datasheet

GN 831

Stahl

GN 831-NI

Edelstahl nichtrostend

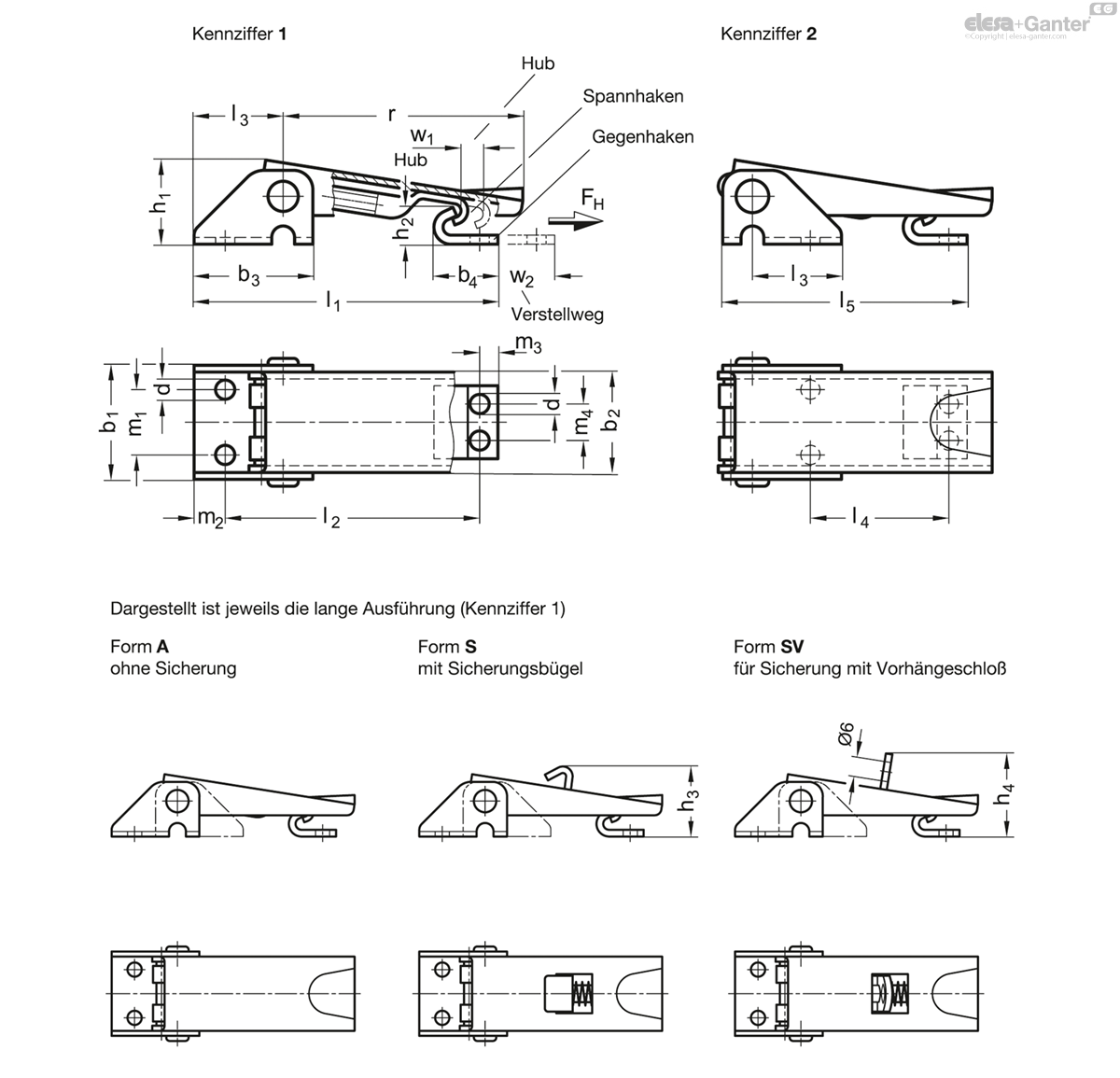

Katalog	Size	F_H in N	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	l₁ min.

GN 831-100-A-ST-1	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	-	67
GN 831-100-A-ST-2	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	-	-
GN 831-100-S-ST-1	100	1000	25.5	22	26	14	4.2	18.5	8.5	21.5	-	74
GN 831-100-S-ST-2	100	1000	25.5	22	26	14	4.2	18.5	8.5	21.5	-	-
GN 831-100-SV-ST-1	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	25.5	67
GN 831-100-SV-ST-2	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	25.5	-

Form

A: ohne Sicherung

S: mit Sicherung

SV: für Sicherung mit Vorhängeschloss

Kennziffer Nr.

1: lange Ausführung

2: kurze Ausführung

Ausführung in Stahl ST

verzinkt, blau passiviert

Ausführung in Edelstahl nichtrostend NI

Blechteile nichtrostend, 1.4301

Spannhaken / Bolzen nichtrostend, 1.4305

Spannverschlüsse GN 831 werden u.a. eingesetzt zum sicheren Halten von Klappen, Behälterdeckeln und dergleichen. Durch die Totpunktüberschreitung halten sie vibrationsfest.

Über den Hubweg w₁ des Spannhakens können die zu verbindenden Teile beim Spannen bis zu 6 mm zusammengezogen werden. Der Verstellbereich w₂ wird über eine Spindel M6 des Spannhakens erzielt.

Die Formen S und SV verhindern ein unbeabsichtigtes Lösen des Spannverschlusses.

Zur Befestigung dieser Spannverschlüsse sind Schrauben mit niedriger Kopfhöhe zu verwenden, wie z.B. Zylinderschrauben mit Innensechskant DIN 6912.

Die in der Tabelle angegebene Haltekraft ist ein Richtwert für die mögliche statische Zugbeanspruchung des Spannverschlusses. Je nach Einsatzbedingung, z.B. durch Vibrationen oder schlagartige Beanspruchung, kann die Haltekraft beeinträchtigt sein.

Der Gegenhaken gehört zum Lieferumfang.
