EWN-SST-p-LPFlügelmuttern

Gewindestift Edelstahl

Kunststoff Thermoplast, mit Verliersicherung

  • Icons/__logo__PA__.png
  • Icons/__logo__POM__.png
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__g60_0__.png
Gewindestift Edelstahl
Gewindestift Edelstahl
Gewindestift Edelstahl
EWN-SST-p-LP
Gewindestift Edelstahl
Gewindestift, Stahl verzinkt
EWN-p-LP
Gewindestift, Stahl verzinkt
Gewindebuchse Messing, Gewindebohrung
EWN-B-LP
Gewindebuchse Messing, Gewindebohrung
Buchse Edelstahl, Gewindesackloch
EWN-SST-LP
Buchse Edelstahl, Gewindesackloch

EWN-SST-p-LP

Zurücksetzen
Katalog

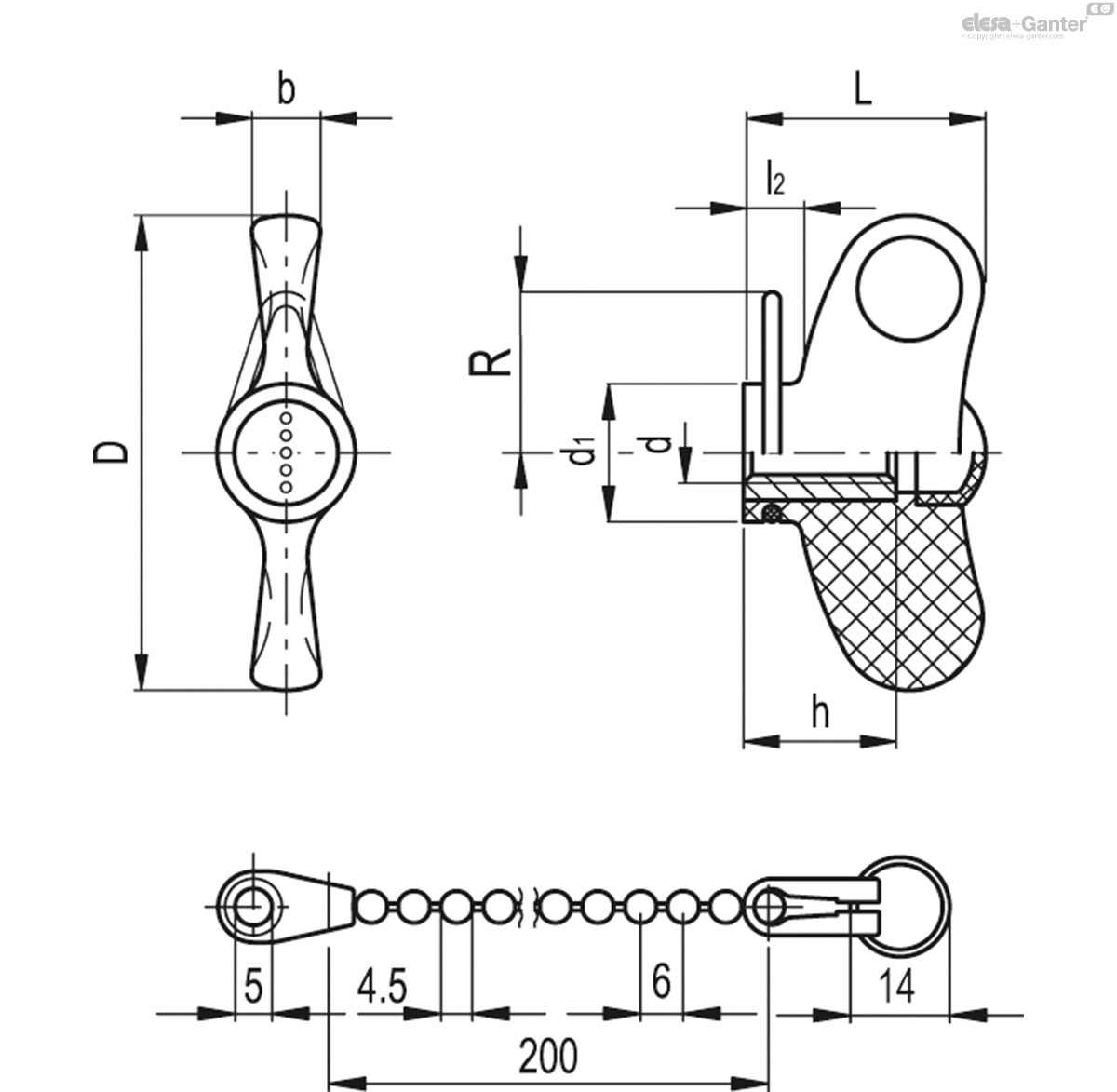

Beschreibung
D
d6g
L
d1
l
l2
b
R
C#
[Nm]
222833-C1
EWN.48 SST-p-M6x20-C1-LP
47
M6
24
13.5
20
5.5
7
20.5
11
13
222835-C1
EWN.48 SST-p-M6x30-C1-LP
47
M6
24
13.5
30
5.5
7
20.5
11
21
222842-C1
EWN.48 SST-p-M8x20-C1-LP
47
M8
24
13.5
20
5.5
7
20.5
11
23
222844-C1
EWN.48 SST-p-M8x30-C1-LP
47
M8
24
13.5
30
5.5
7
20.5
11
20
222846-C1
EWN.48 SST-p-M8x40-C1-LP
47
M8
24
13.5
40
5.5
7
20.5
11
25
222853-C1
EWN.55 SST-p-M8x20-C1-LP
55
M8
28
16
20
6.5
8
21.5
22
23
222855-C1
EWN.55 SST-p-M8x30-C1-LP
55
M8
28
16
30
6.5
8
21.5
22
26
222857-C1
EWN.55 SST-p-M8x40-C1-LP
55
M8
28
16
40
6.5
8
21.5
22
29
222881-C1
EWN.63 SST-p-M10x20-C1-LP
63
M10
32
19
20
7.5
9
22.5
48
30
222883-C1
EWN.63 SST-p-M10x30-C1-LP
63
M10
32
19
30
7.5
9
22.5
48
35
222885-C1
EWN.63 SST-p-M10x40-C1-LP
63
M10
32
19
40
7.5
9
22.5
48
40
# 'Max. Anzugsdrehmoment' meint den Wert bei dem der Metalleinsatz, unter normalen Nutzungsbedingungen, noch fest im Kunststoffteil verankert ist.
  • Icons/__logo__ERGO__.png
  • Icons/__logo__IF95__.png
  • Icons/__logo__Design9697__.png

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarzgrau, matt.

Elastische Ringöse Kunststoff Thermoplast (Polyacetal POM), schwarz.

Abdeckkappe

Thermoplast, Polyamid (PA), schwarzgrau, matt, Montage durch Einpressen, abnehmbar mit einem Schraubenzieher.

Verliersicherung

Kugelkette Kunststoff Thermoplast (Polyacetal POM), schwarz, matt.

Ring Edelstahl, NERINOX.

Befestigung mittels selbstschneidender Schraube ø4.8 mm UNI EN ISO 7050 oder M5 Senkkopfschraube UNI EN ISO 10642.

Standardausführungen

  • EWN-B-LP: Buchse Messing, Gewinde-Durchloch.
  • EWN-SST-LP: Buchse Edelstahl 1.4301, Gewinde-Durchloch
  • EWN-p-LP: Gewindestift Stahl, verzinkt, abgerundetes Ende nach UNI EN ISO 4753:2012 (siehe Technische Daten).
  • EWN-SST-p-LP: Gewindestift Edelstahl 1.4305, abgerundetes Ende nach UNI EN ISO 4753:2012 (siehe Technische Daten).

Funktionen und Anwendungen

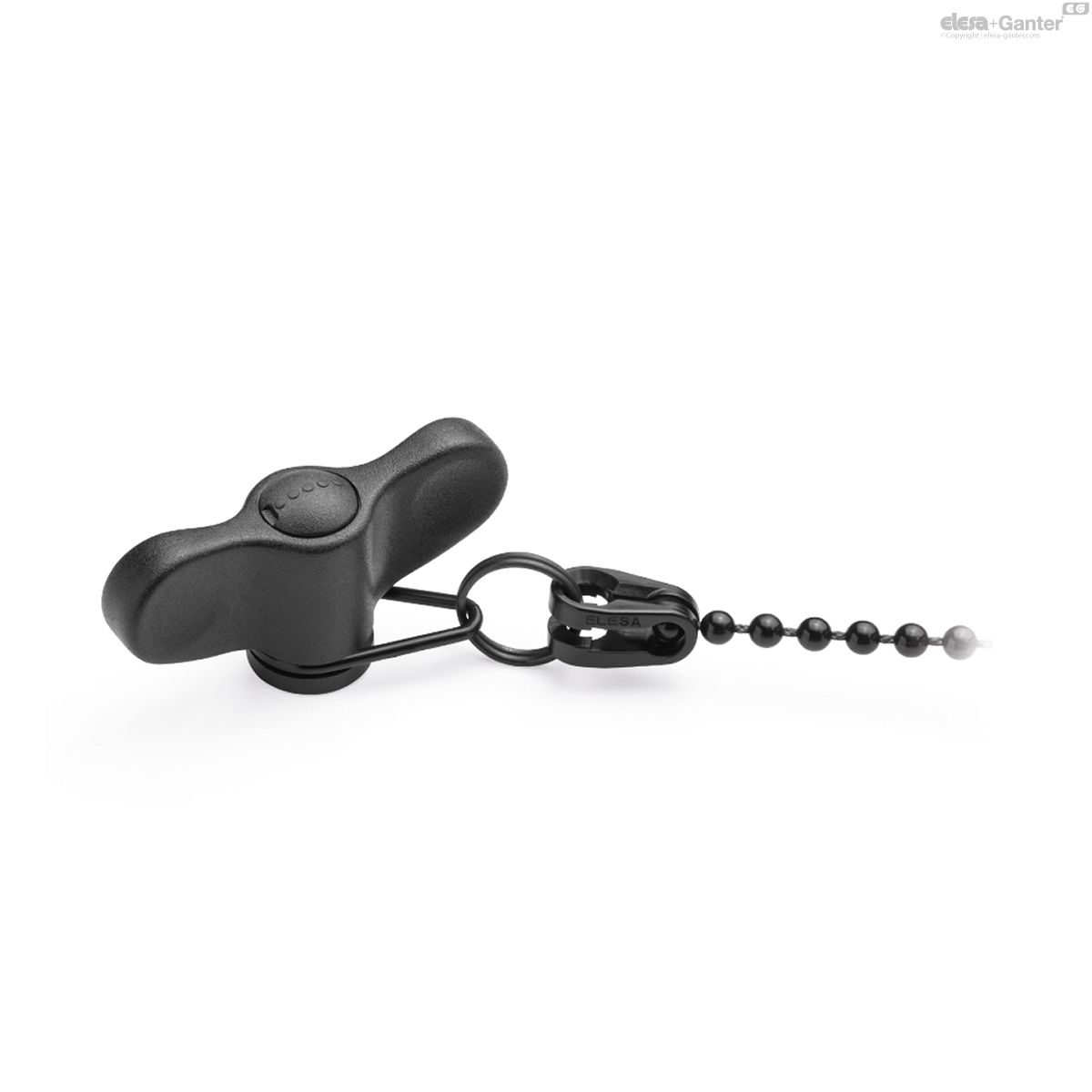

Die an dem Flügelmuttern befestigte elastisches Ringöse ist frei drehbar. Die Kugelkette ist durch einen doppelten Stahl-Ring mit der elastisches Ringöse verbunden.

Der Flügelmuttern ist durch die Sicherungskette verliersicher.

Bei Anwendungen, bei denen sich die Kettenbefestigung in einer höheren Position als die der Flügelmutter befindet, ist es ratsam, sie so zu belassen, dass sie sich frei bewegen kann, um zu verhindern, dass der Ring die Flügelmutter berührt.

Sonderausführungen auf Anfrage

  • Kugelkette in unterschiedlichen Längen.
  • Flügelmuttern mit Haltekabel CV-T aus Polyethylen schwarz.
  • Flügelmuttern mit Edelstahl-Halteseil GN 111, GN 111.2, GN 111.4.
