ERM-SSTVerstellbare Klemmhebel

Klemmelement Edelstahl, Gewindebuchse

Zink-Druckguss, Gewindebuchse/-stift und Halteschraube Stahl oder Edelstahl

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Klemmelement Edelstahl, Gewindebuchse
Klemmelement Edelstahl, Gewindebuchse
Klemmelement Edelstahl, Gewindebuchse
ERM-SST
Klemmelement Edelstahl, Gewindebuchse
Klemmelement Edelstahl, Halteschraube
ERM-SST-p
Klemmelement Edelstahl, Halteschraube

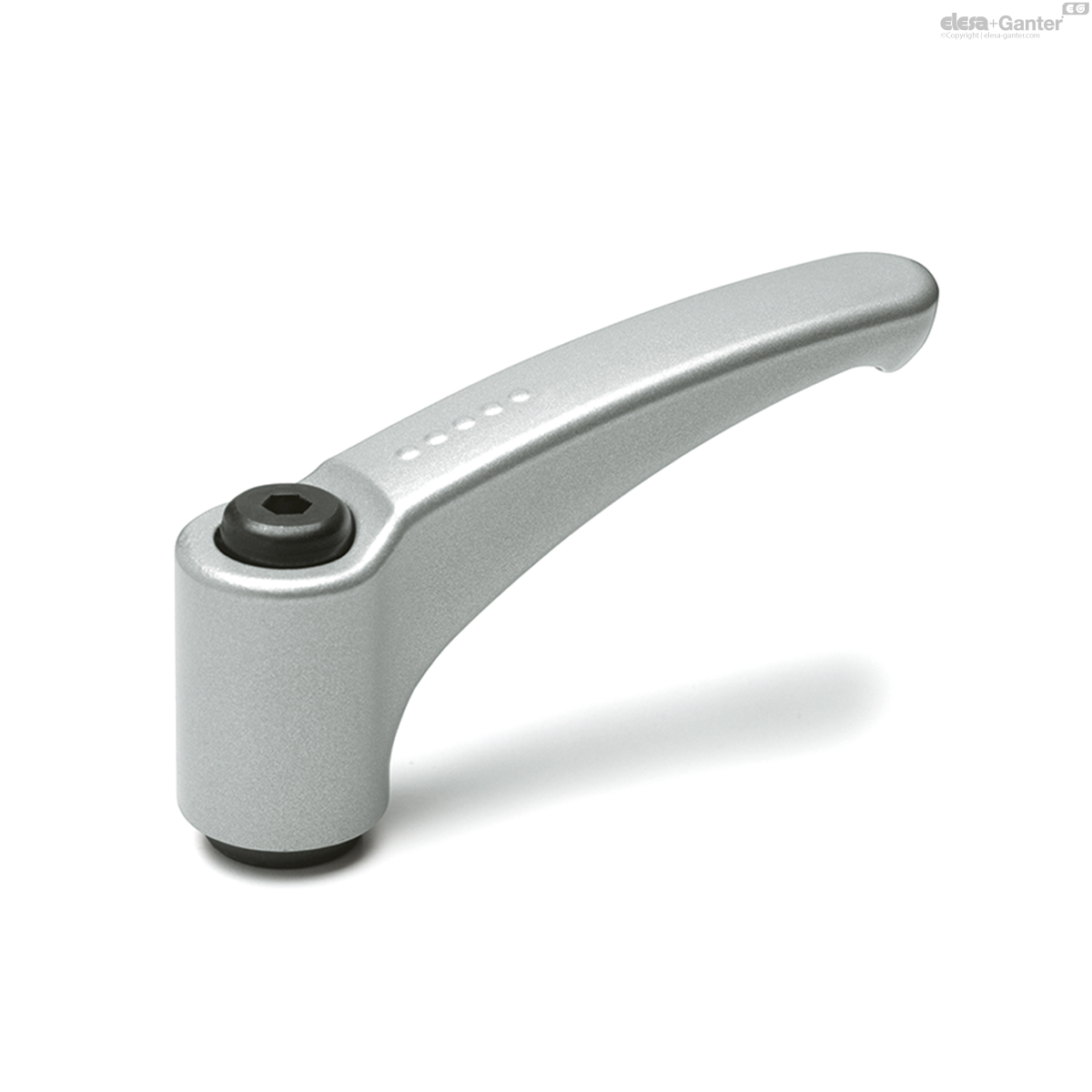

Klemmelement Stahl, brüniert; Gewindebuchse
ERM-A
Klemmelement Stahl, brüniert; Gewindebuchse
Klemmelement Stahl, brüniert, Halteschraube
ERM-p
Klemmelement Stahl, brüniert, Halteschraube
C9 - RAL 9005
C6 - RAL 3000
C2 - RAL 2004
C8 - RAL 9006

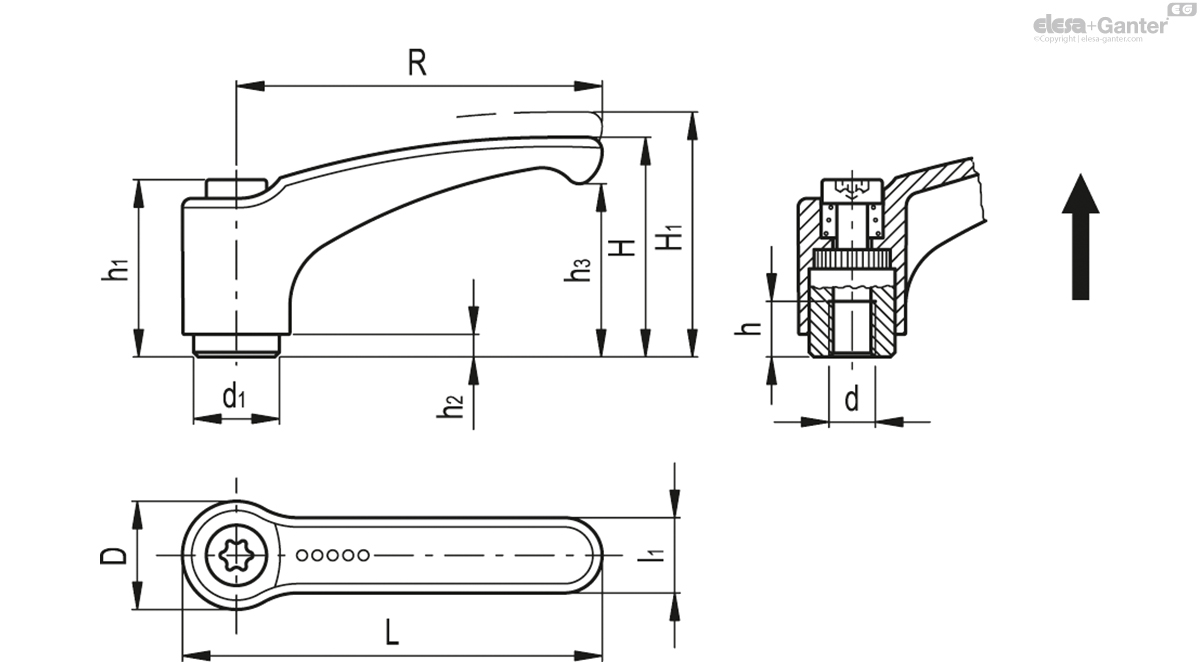

ERM-SST

Zurücksetzen
Katalog
Beschreibung
R
d
L
D
H
H1
h
h1
h2
h3
d1
241002-C8
ERM.44 SST-A-M4-C8
44
M4
52
14.5
30
33
8
24.5
3.5
20.5
10
241003-C8
ERM.44 SST-A-M5-C8
44
M5
52
14.5
30
33
8
24.5
3.5
20.5
10
241014-C8
ERM.63 SST-A-M6-C8
63
M6
73.5
18
38
41
10
31
3.5
27
13.5
241015-C8
ERM.63 SST-A-M8-C8
63
M8
73.5
18
38
41
10
31
3.5
27
13.5
241025-C8
ERM.78 SST-A-M8-C8
78
M8
90.5
21.5
46
50
14
36
3.5
34.5
16
241026-C8
ERM.78 SST-A-M10-C8
78
M10
90.5
21.5
46
50
14
36
3.5
34.5
16
241036-C8
ERM.95 SST-A-M10-C8
95
M10
109
25
56
61
17
43
5
42
19.5
241037-C8
ERM.95 SST-A-M12-C8
95
M12
109
25
56
61
17
43
5
42
19.5
  • Icons/__logo__ERGO__.png

Griffkörper

Zink-Druckguss, kunststoffbeschichtet, orange, rot, silber, schwarz, matt.

Standardausführungen

  • ERM-A: Gewindebuchse und Halteschraube Stahl brüniert; Rückstellfeder Stahl.
  • ERM-SST: Gewindebuchse und Halteschraube Edelstahl 1.4305; Rückstellfeder Edelstahl 1.4310.
  • ERM-p: Gewindestift und Halteschraube Stahl brüniert; Rückstellfeder Stahl.
  • ERM-SST-p: Gewindestift und Halteschraube, Edelstahl 1.4305; Rückstellfeder Edelstahl, 1.4310.

Halteschraube mit speziellem Innensechskant passend für TORX®.

Funktionen und Anwendungen

Besonders geeignet wenn der Drehwinkel wegen Platzmangel begrenzt ist.

Sonderausführungen auf Anfrage

  • Hebelkörper in verschiedenen Farben
  • Verchromter Klemmhebel
  • Klemmhebel mit Bohrungs-Sackloch

Gebrauchsanweisung

Zum Spannen den Hebel anheben um die Verzahnung zu lösen und in die Ausgangsstellung ziehen. Durch Loslassen rastet der Hebel dank der Rückstellfeder wieder automatisch in die Verzahnung ein.

Falls keine 360° Umdrehung des Hebels möglich ist, kann das Klemmelement einfach mittels Innensechskantschraube eingeschraubt werden (nachdem der Hebel gelöst wurde).

*Eingetragenes Markenzeichen von TEXTRON INC.
