DD51-E-RFElektronischer Stellungsanzeiger

Elektronischer Stellungsanzeiger

Datenübertragung mittels Funkfrequenz

Technical datasheet

DD51-E-RF

Zurücksetzen

Katalog	Beschreibung

CE.99303-W2	DD51-E-RF-W2-SST-F.14-IP65-C1	166
CE.99313-W2	DD51-E-RF-W2-SST-F.14-IP67-C1	172

Gehäuse

Hoch belastbarer Kunststoff Thermoplast (Polyamid PA)

Grundplatte schwarz

Gehäuse in den Farben:

C1: RAL 7021 schwarz-grau, glänzend

C2: RAL 2004 orange, glänzend

C3: RAL 7035 grau, glänzend

C55: RAL 5005 blau, glänzend

Abdeckung mit perfekter Abdichtung und Edelstahl 1.4301 nach UNI 6955, selbstschneidende TORX^®T06 Schraube (Marken Registrierung TEXTRON INC.).

Die beiden Gehäuseelemente sind mittels Hochleistungs-Dichtungsmittel verklebt. Das verhindert nicht nur das Eindringen von Staub und Flüssigkeiten, sondern auch, dass sich die Teile während des Gebrauchs lösen.

Buchse

Buchse Edelstahl 1.4301 mit Ø 14 mm, Bohrung mit H7 Sackloch, am Schaft angebracht mittels mitgelieferten Edelstahl 1.4301 Halteschraube mit Innensechskant und Abdeckkappe UNI 5929-85.

Sichtscheibe

Transparenter Kunststoff Thermoplast (Polymid PA-T), perfekte Abdichtung. Resistent gegen Lösungsmittel, Öle, Fette und andere chemische Stoffe (jedoch nicht alkoholbeständig).

Tastatur

Polyester Membran, resistent gegen Alkohol, Säuren und Laugen

Dichtung

O-Ring (NBR Gummi), zwischen Gehäuse und Hohlwelle

Messingbuchse mit doppelter O-Ring Dichtung aus NBR Gummi im hinteren Hohlraum der Grundplatte (DD51-E-RF-SST-IP67).

Abdichtung Rückseite

Moosgummidichtung

Standardausführungen

DD51-E-RF-SST-IP65: Komplett geschlossene Anzeige mit Schutzklasse IP65, siehe EN 60529 Tabelle.

DD51-E-RF-SST-IP67: Komplett geschlossene Anzeige mit Schutzklasse IP67, siehe EN 60529 Tabelle Messingbuchse mit doppelter O-Ring Dichtung im hinteren Hohlraum der Grundplatte.

Funktionen und Anwendungen

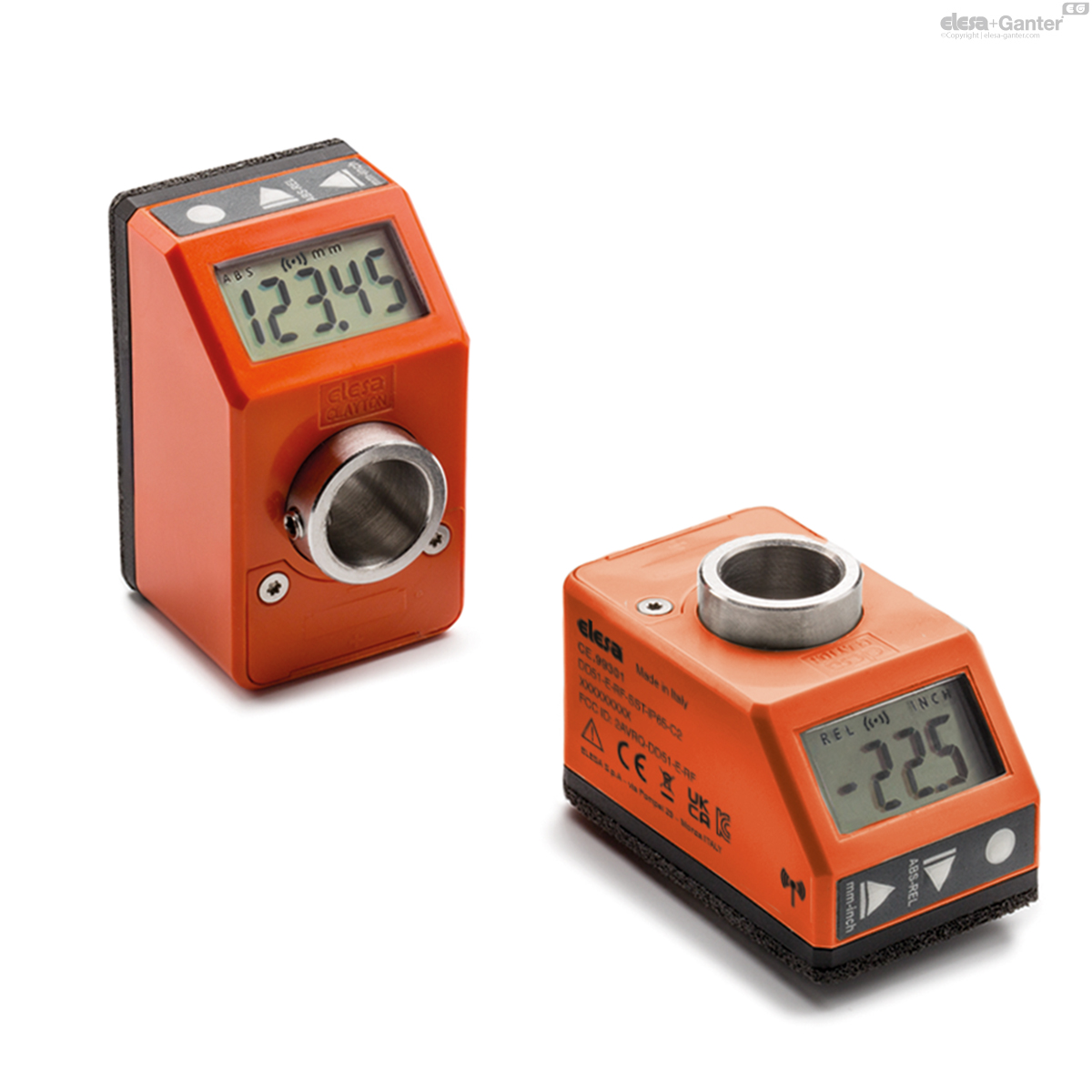

DD51-E-RF Stellungsanzeiger, mit Batteriestromversorgung, ist mit einer Hohlwelle versehen, die direkt auf die Spindel gesteckt wird, um die absolute oder inkrementelle Position einer Maschinenkomponente anzuzeigen.

Die 5-stellige LCD-Anzeige sorgt für eine hervorragende Ablesbarkeit, auch aus der Ferne und aus verschiedenen Blickwinkeln .

Das Sichtfenster aus Kunststoff Thermoplast schützt das LCD-Display gegen versehentliche Stöße.

Mit den 3 Funktionstasten ist es möglich, zwischen inkrementellem oder dem absoluten Modus zu wählen, die Maßeinheit (mm, inch oder Grad) zu ändern, den Zähler zurückzusetzen oder einen vorgegebenen Offset-Wert einzustellen.

Im Programmiermodus kann man über die drei Funktionstasten, die Anzeige nach einer Umdrehung der Welle, die Drehrichtung, die Display Ausrichtung, die Auflösung (Anzahl von Dezimalstellen die angezeigt wird), den Quellwert, den Offset-Wert und die max. Drehgeschwindigkeit programmieren.

Die interne Batterie hat eine Lebensdauer von 1.5 Jahren. Wenn die Batterie ausgewechselt werden muss, erscheint auf dem Display ein entsprechendes Symbol. Die Batterie lässt sich durch Abnehmen der vorderen Abdeckkappe (Abb. 1) leicht auswechseln, ohne dass der Anzeiger von der Antriebswelle entfernt werden muss und ohne dass dabei die Konfigurationsparameter verloren gehen.

Weitere technische Informationen finden Sie in der Bedienungsanleitung.

System zur schnellen Positionierung

DD51-E-RF Stellungsanzeiger (Elesa Patent) werden mittels Funkfrequenz (RF) mit der Kontrolleinheit UC-RF verbunden, und bilden so ein kabelloses System zur schnellen Positionierung der Maschinenteile (Abb. 2).

Über die drahtlose Verbindung können Sie:

die aktuelle Position auslesen

die Zielposition festlegen

alle Betriebsparameter konfigurieren

Das Funkfrequenznetzwerk ermöglicht die problemlose Nutzung verschiedener Geräte im selben Raum ohne gegenseitige Störungen.

Dieses System ist v.a. dann geeignet, wenn es zu regelmäßigen Format-Änderungen kommt. Es vereinfacht die Einstellung der Ziel/aktuelle Position der Maschinenteile und dient daher auch als eine Art Sicherheitssystem. Ist auch nur ein einziger DD51-E-RF Stellungsanzeiger nicht in der Zielposition positioniert, verhindert SPS den Beginn des Produktionszyklus, um Probleme im Produktionsablauf zu verhindern.

Die Installation des System ist schnell und einfach durchzuführen und benötigt keine Kabeln zwischen der Kontrolleinheit und den Stellungsanzeigern.

Weitere technische Informationen finden Sie in der Bedienungsanleitung.

Mechanische und elektrische Eigenschaften
Stromversorgung	Lithium Batterie CR2450 3.0 V
Batterielebensdauer	bis zu 1.5 Jahren
Anzeige	5-stelliges LCD-display, 8mm hoch mit Sonderzeichenunterstützung
Anzeige Werte	-19999; 99999
Anzahl der Kommastellen	programmierbar ⁽¹⁾
Maßeinheit	mm, Inches, Grad programmierbar ⁽¹⁾
Max. Umdrehungen	300/600/1000 U/min. ⁽²⁾ programmierbar ⁽¹⁾
Auflösung/Teilung	10.000 Impulse/Umdrehung
Schutzart	IP65 oder IP67
Betriebstemperatur	0 ÷ 50 °C
Lagertemperatur	-20 ÷ +60 °C
Luftfeuchtigkeit	maximal 95% ohne Kondensation
Umgebungsbedingungen	Nur zur Verwendung in geschlossenen und geschützten Räumen
Höhe	Bis zu 2000 m
HF-Frequenzen programmierbar	2400-2416MHz

(1) siehe Gebrauchsanweisung

(2) Standard 600 U/min

Höhere Umdrehungsahlen als 600 r.p.m. können für eine kurze Zeit aufrecht erhalten bleiben.

Die maximale Drehzahl, die Anzahl der Antriebe und die Häufigkeit der Übertragungen beeinflussen die Lebensdauer der Batterie.

Die Lebensdauer der Batterie hängt von den Einsatzbedingungen ab (Einrichtung, Temperatur usw.). Der angegebene Wert ist ein Schätzwert, der für Temperaturen zwischen 20 °C und 30 °C sowie bei Standardeinstellungen gilt. Außerdem bezieht sich dieser Wert auf den Zustand des Geräts, wenn es das Elesa-Werk verlässt. Bei der Abschätzung der Batterielebensdauer müssen lange Lagerzeiten immer berücksichtigt werden, wenn das Gerät in Betrieb genommen wird.

Montagehinweis

Diese Bohrung ist an der Maschine, mit Ø 6 mm und einer Tiefe von 10 mm, mit einem Abstand von 22 mm zum Mittelpunkt der Spindel anzubringen.

Vor der endgültigen Montage ist die Spindel in Ausgangsstellung (0-Stellung) zu drehen und der Stellungsanzeiger auf '0' zu setzen.

Die Befestigung des Stellungsanzeigers erfolgt über die Drehmomentabstützung und eine Druckschraube gemäß UNI 5929-85 in der Hohlwelle.

Zubehör auf Anfrage (separat zu bestellen)

MDX-51: Kunststoff Thermoplast (Polyamid PA) Griff

RB51-SST: Reduzierbuchsen, Stahl brüniert

BSA51-E: Zinkdruckguss-Klemmplatten für die Spindelarretierung, kunststoffbeschichtet, schwarz, matt (siehe Tabelle). GN 302.1 Verstellbare Klemmhebel mit Zink-Druckguss Griff und Edelstahl 1.4301 Klemmelement. Mit Ø 6,1 mm Bohrung, zum Fixieren am Stellungsanzeiger, versehen. Klemmhebel kann links- oder rechtsseitig montiert werden und an der Maschine mit zwei M4 Zylinderkopfschrauben (nicht im Lieferumfang enthalten) angebracht werden.

Kompatibilität

Die elektronischen Stellungsanzeiger „-W2“ sind ausschließlich mit den elektronischen Stellungsanzeigern und der Kontrolleinheit der gleichen Version „-W2“ kompatibel.
