Technical datasheet
DCE-SRCZylinderschrauben

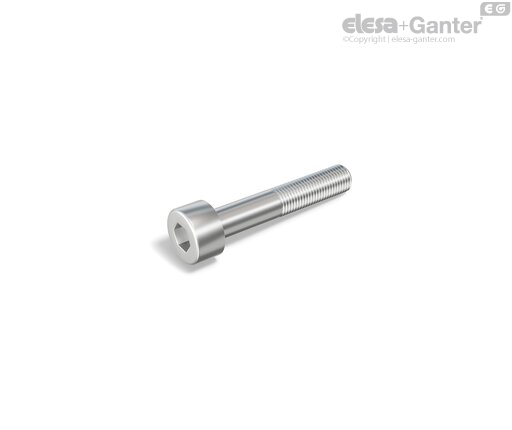

Zylinderschrauben
für DCE Rohrschelle, mit Innensechskant, Stahl
|
Katalog
|

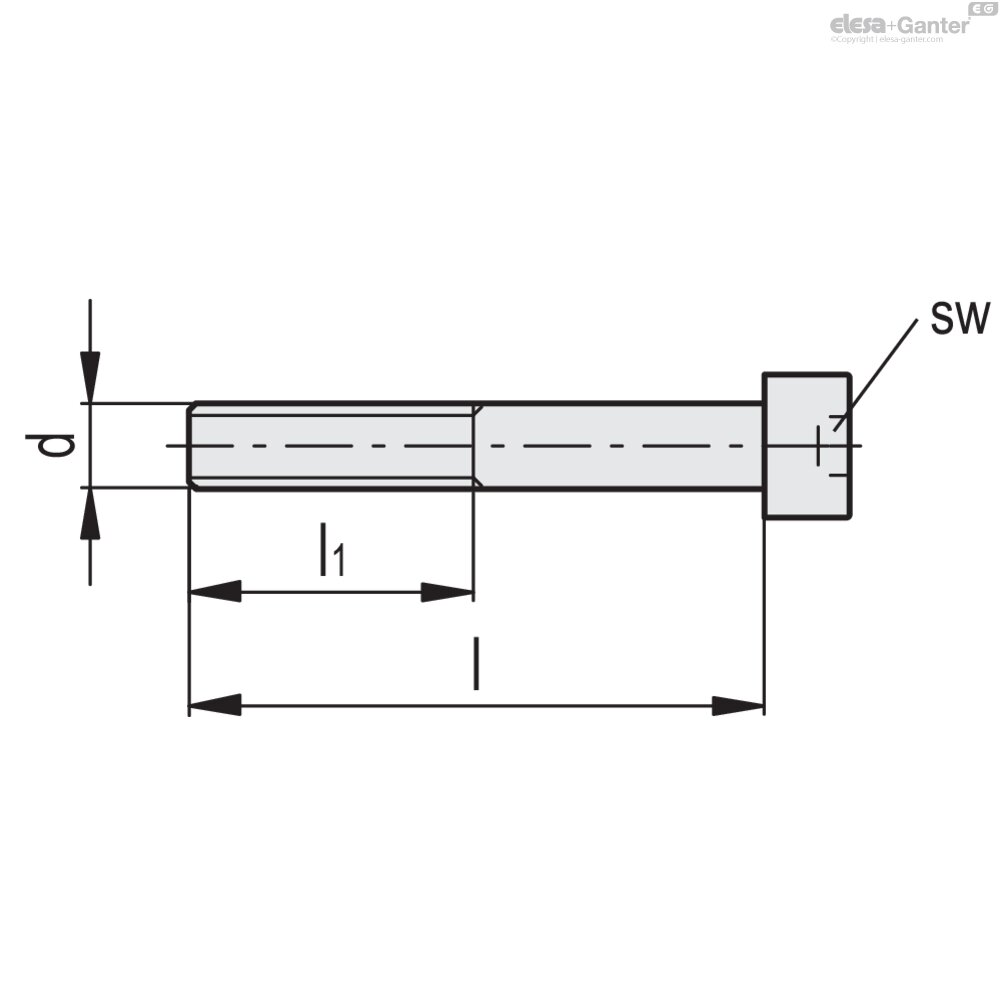

Beschreibung
|
d
|
l
|
l1
|
sw
|
For tube clamp
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
570181
|
DCE-SRC-S-M6X20-ZN-EH
|
M 6
|
20
|
20
|
5
|
DCE-S
|
7
|
|
570183
|
DCE-SRC-S-M6X25-ZN-EH
|
M 6
|
25
|
25
|
5
|
DCE-S
|
7
|
|
570185
|
DCE-SRC-S-M6X30-ZN-EH
|
M 6
|
30
|
30
|
5
|
DCE-S
|
8
|
|
570187
|
DCE-SRC-S-M6X35-ZN-EH
|
M 6
|
35
|
24
|
5
|
DCE-S
|
10
|
|
570189
|
DCE-SRC-S-M6X50-ZN-EH
|
M 6
|
50
|
24
|
5
|
DCE-S
|
13
|
|
570191
|
DCE-SRC-S-M6X60-ZN-EH
|
M 6
|
60
|
24
|
5
|
DCE-S
|
15
|
Material
Verzinkter Stahl der Klasse 8.8.
Funktionen und Anwendungen
Zylinderschrauben (ISO 4762) zur Befestigung der Halbschellen der DIN 3015-1 Standardausführung.
Üblicherweise zusammen mit der flachen Unterlegscheibe DCE-WA verwendet.
Verwandte Produkte
NEW

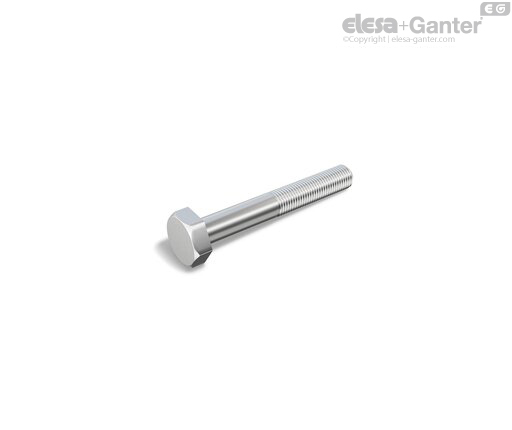

DCE-SRE
Sechskantschrauben
für DCE Rohrschelle, Stahl
NEW
DCK-D
Rohrschellensatz für die Doppel-Baureihe gemäß DIN 3015-3
Kunststoff Thermoplast (Polypropylen) und Stahl
NEW

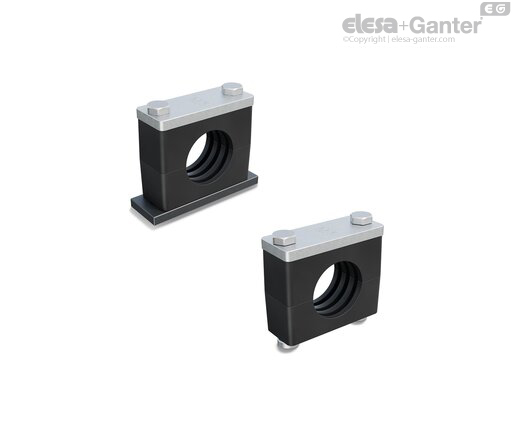

DCK-H
