Technical datasheet
CT-FG-pFlügelmuttern

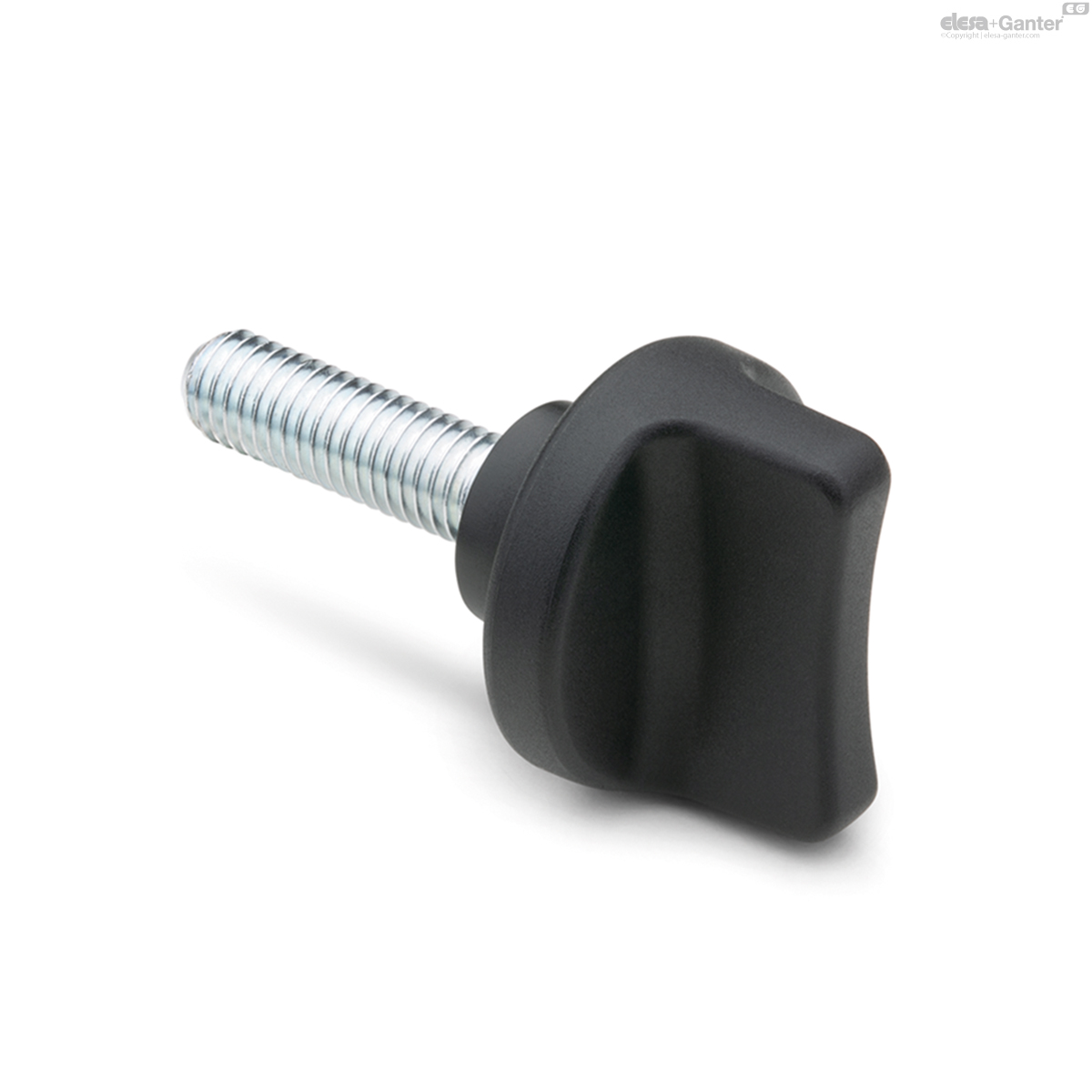

Gewindestift, Stahl verzinkt
Mit Abdeckflansch, Thermoplast
CT-FG-p
|
Katalog
|

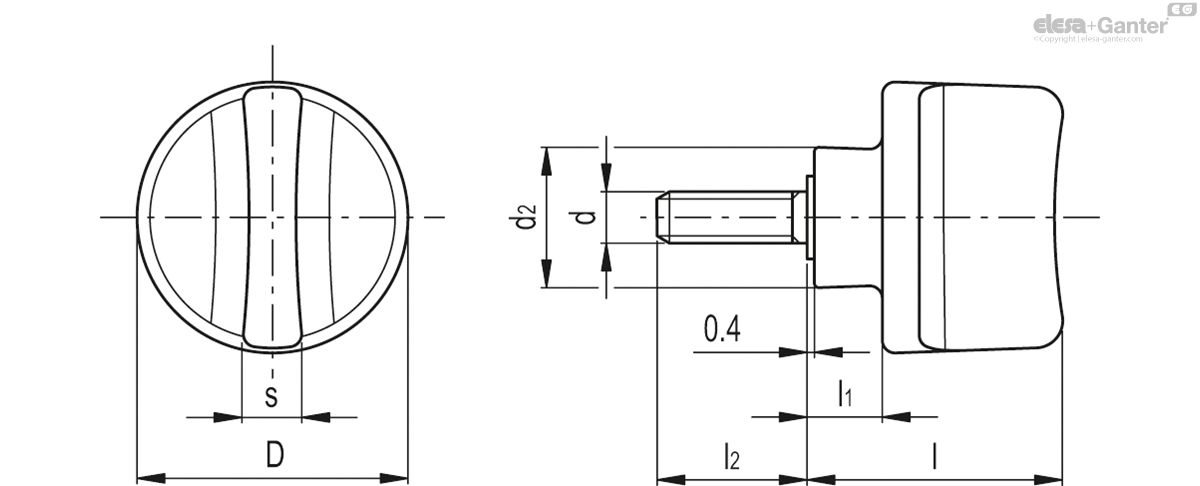

Beschreibung
|
D
|
d6g
|
d2
|
l
|
l1
|
l2
|
s
|
C#
[Nm] |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
8023
|
CT-FG.25 p-M5x10
|
25
|
M5
|
13
|
24
|
6
|
10
|
6.5
|
6
|
11
|
|
8024
|
CT-FG.25 p-M5x16
|
25
|
M5
|
13
|
24
|
6
|
16
|
6.5
|
6
|
11
|
|
8030
|
CT-FG.30 p-M6x10
|
30
|
M6
|
15.5
|
28
|
8
|
10
|
7
|
7
|
15
|
|
8031
|
CT-FG.30 p-M6x12
|
30
|
M6
|
15.5
|
28
|
8
|
12
|
7
|
7
|
18
|
|
8032
|
CT-FG.30 p-M6x16
|
30
|
M6
|
15.5
|
28
|
8
|
16
|
7
|
7
|
16
|
|
8033
|
CT-FG.30 p-M6x20
|
30
|
M6
|
15.5
|
28
|
8
|
20
|
7
|
7
|
16
|
|
8034
|
CT-FG.30 p-M6x25
|
30
|
M6
|
15.5
|
28
|
8
|
25
|
7
|
7
|
17
|
|
8035
|
CT-FG.30 p-M6x30
|
30
|
M6
|
15.5
|
28
|
8
|
30
|
7
|
7
|
18
|
|
8036
|
CT-FG.30 p-M6x40
|
30
|
M6
|
15.5
|
28
|
8
|
40
|
7
|
7
|
21
|
|
8041
|
CT-FG.30 p-M8x16
|
30
|
M8
|
15.5
|
28
|
8
|
16
|
7
|
11
|
19
|
|
8042
|
CT-FG.30 p-M8x20
|
30
|
M8
|
15.5
|
28
|
8
|
20
|
7
|
11
|
20
|
|
8043
|
CT-FG.30 p-M8x25
|
30
|
M8
|
15.5
|
28
|
8
|
25
|
7
|
11
|
22
|
|
8044
|
CT-FG.30 p-M8x30
|
30
|
M8
|
15.5
|
28
|
8
|
30
|
7
|
11
|
24
|
|
8045
|
CT-FG.30 p-M8x40
|
30
|
M8
|
15.5
|
28
|
8
|
40
|
7
|
11
|
27
|
|
8046
|
CT-FG.30 p-M8x45
|
30
|
M8
|
15.5
|
28
|
8
|
45
|
7
|
11
|
27
|
# “Max. Anzugsdrehmoment” meint den Wert bei dem der Metalleinsatz, unter normalen Nutzungsbedingungen, noch fest im Kunststoffteil verankert ist.
Material
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, matt.
Standardausführungen
- CT-FG-B: Buchse Messing, Gewinde-Sackloch.
- CT-FG-p: Gewindestift Stahl verzinkt, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
- CT-FG-SST-p: Gewindestift Edelstahl 1.4301, abgerundetes Ende nach UNI 947 : ISO 4753 (siehe Technische Daten).
Funktionen und Anwendungen
Mit diesen Flügelmuttern lassen sich vergleichsweise hohe Anzugsdrehmomente erzielen.
Der Abdeckflansch sorgt für einen sichereren Halt, während die verlängerte Nabe den Abstand zur Befestigungsfläche vergrößert.
