DIN 653Rändelschrauben

Stahl

Stahl / Edelstahl, Flache Form

Technical datasheet

DIN 653

Zurücksetzen

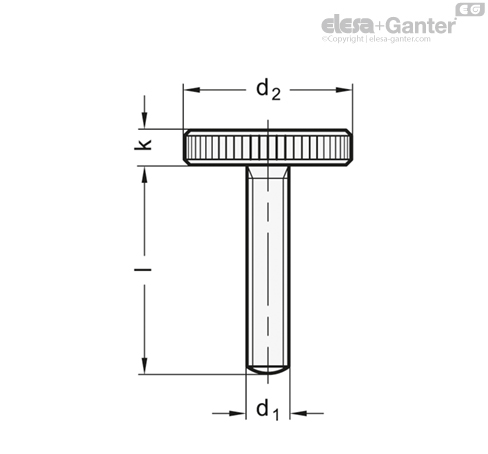

Katalog	d₁	l	d₂	k

DIN 653-M3-6	M 3	6	12	2.5	1
DIN 653-M3-8	M 3	8	12	2.5	3
DIN 653-M3-10	M 3	10	12	2.5	2
DIN 653-M3-16	M 3	16	12	2.5	3
DIN 653-M3-20	M 3	20	12	2.5	3
DIN 653-M4-8	M 4	8	16	3.5	6
DIN 653-M4-10	M 4	10	16	3.5	6
DIN 653-M4-12	M 4	12	16	3.5	6
DIN 653-M4-16	M 4	16	16	3.5	7
DIN 653-M4-20	M 4	20	16	3.5	7
DIN 653-M4-25	M 4	25	16	3.5	7
DIN 653-M5-10	M 5	10	20	4	10
DIN 653-M5-12	M 5	12	20	4	10
DIN 653-M5-16	M 5	16	20	4	11
DIN 653-M5-20	M 5	20	20	4	11
DIN 653-M5-25	M 5	25	20	4	14
DIN 653-M5-30	M 5	30	20	4	14
DIN 653-M6-12	M 6	12	24	5	19
DIN 653-M6-16	M 6	16	24	5	19
DIN 653-M6-20	M 6	20	24	5	19
DIN 653-M6-25	M 6	25	24	5	20
DIN 653-M6-30	M 6	30	24	5	20
DIN 653-M6-40	M 6	40	24	5	23
DIN 653-M8-16	M 8	16	30	6	33
DIN 653-M8-20	M 8	20	30	6	38
DIN 653-M8-25	M 8	25	30	6	35
DIN 653-M8-30	M 8	30	30	6	35
DIN 653-M8-35	M 8	35	30	6	43
DIN 653-M8-40	M 8	40	30	6	40
DIN 653-M10-20	M 10	20	36	8	72
DIN 653-M10-25	M 10	25	36	8	74
DIN 653-M10-30	M 10	30	36	8	76
DIN 653-M10-35	M 10	35	36	8	75
DIN 653-M10-40	M 10	40	36	8	80

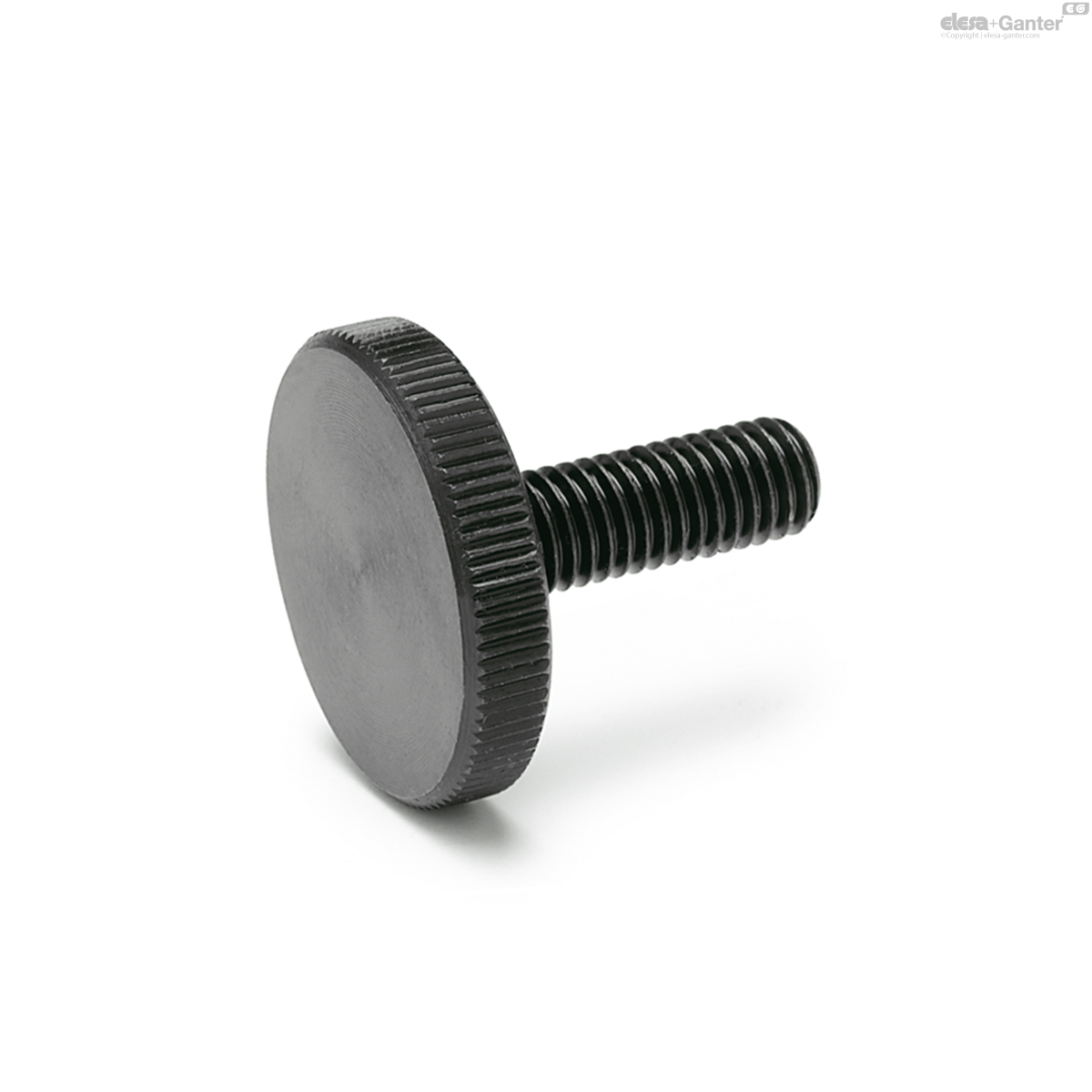

Ausführung in Stahl

Festigkeitsklasse 5

Sichtfläche feingedreht

brüniert

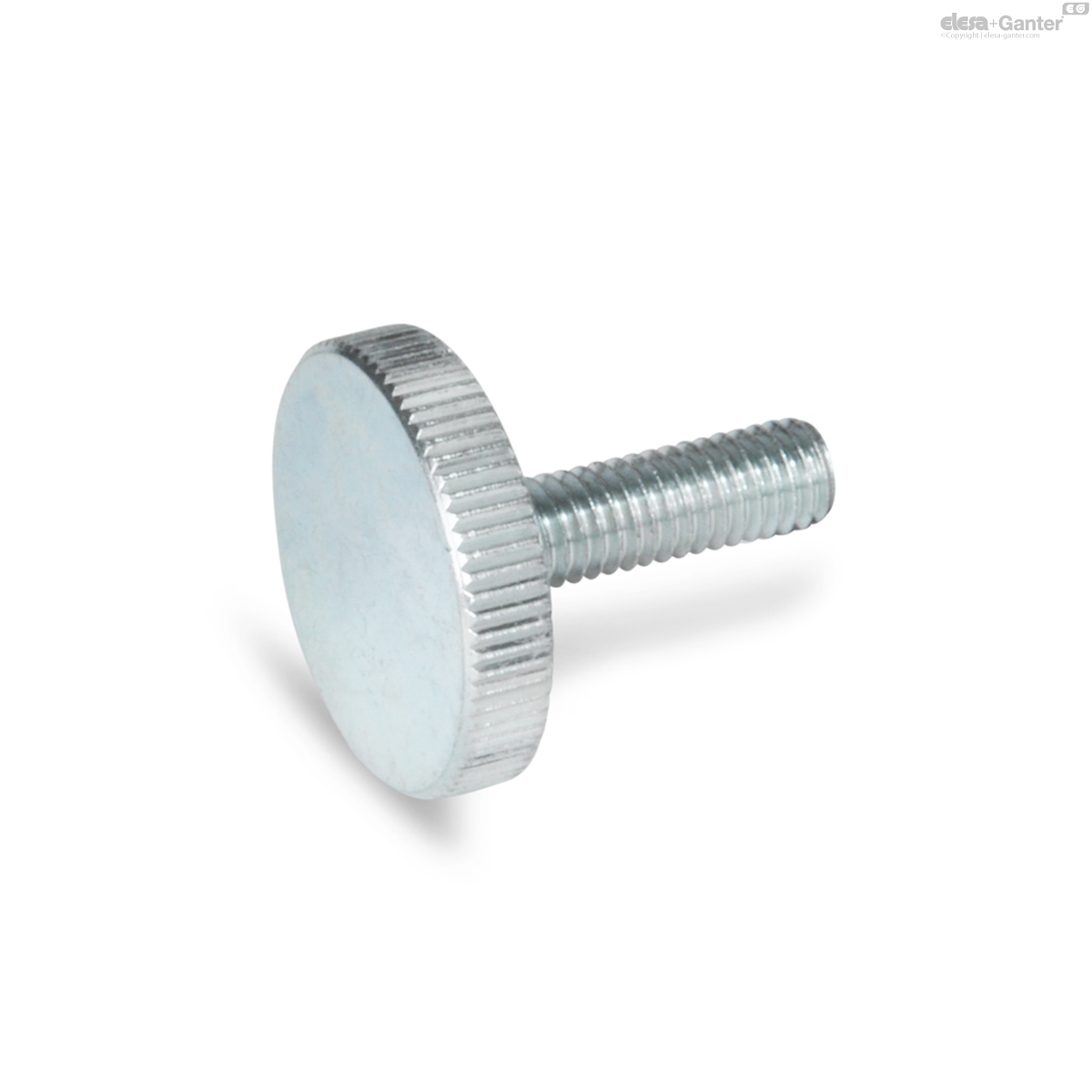

verzinkt, blau passiviert ZB

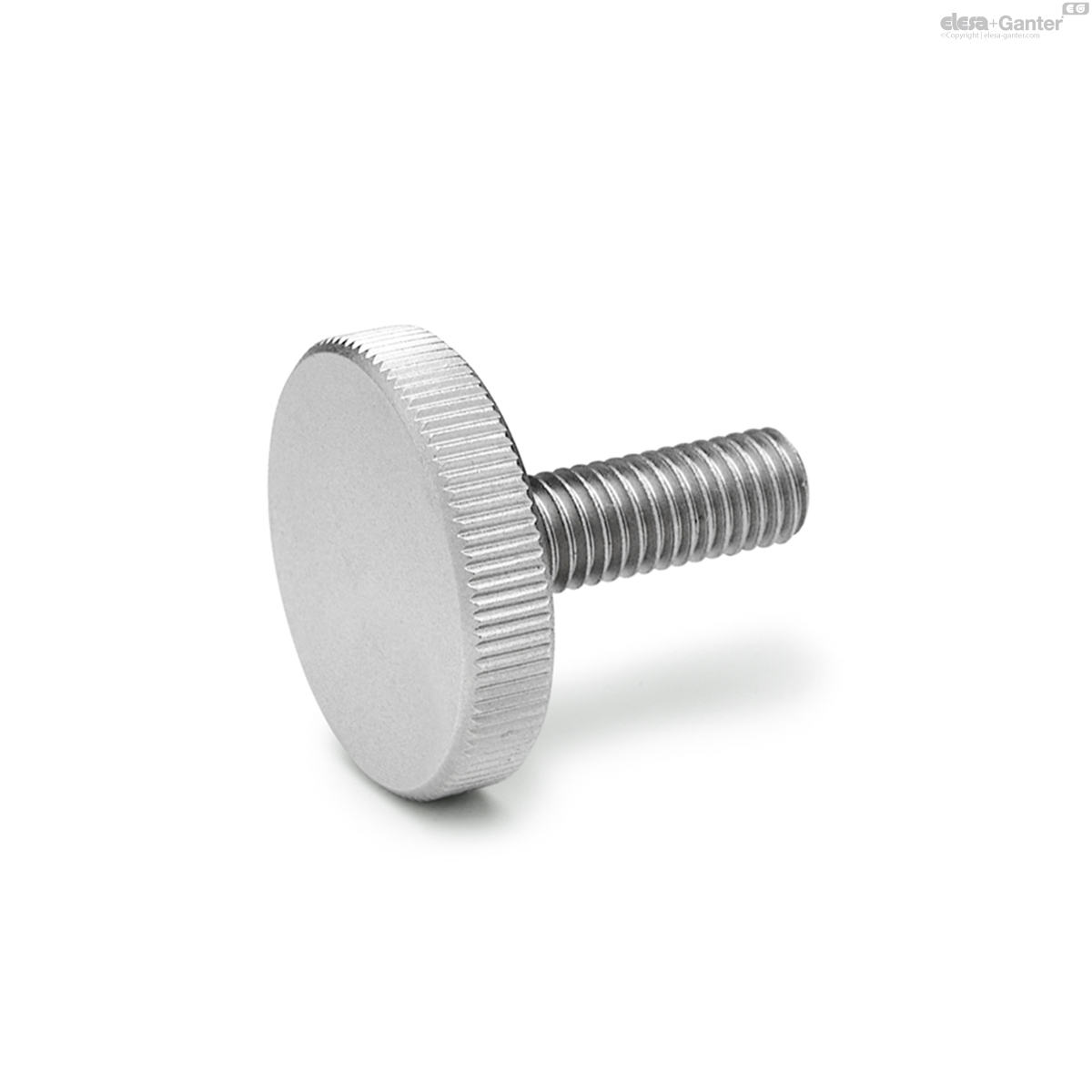

Ausführung in Edelstahl

Edelstahl 1.4305 NI

matt gestrahlt

Rändelgriffschrauben DIN 653 sind komplett aus einem Stück durch Drehen hergestellt. Das Gewinde der Schrauben erstreckt sich generell bis zum Kopf und endet mit einem Auslauf ohne Freistich entsprechend der DIN-Bezeichnung A.

Sie sind universell einsetzbar und lassen sich ohne Werkzeug schnell anziehen und lösen.
