Technical datasheet
DIN 6330Sechskantmutter

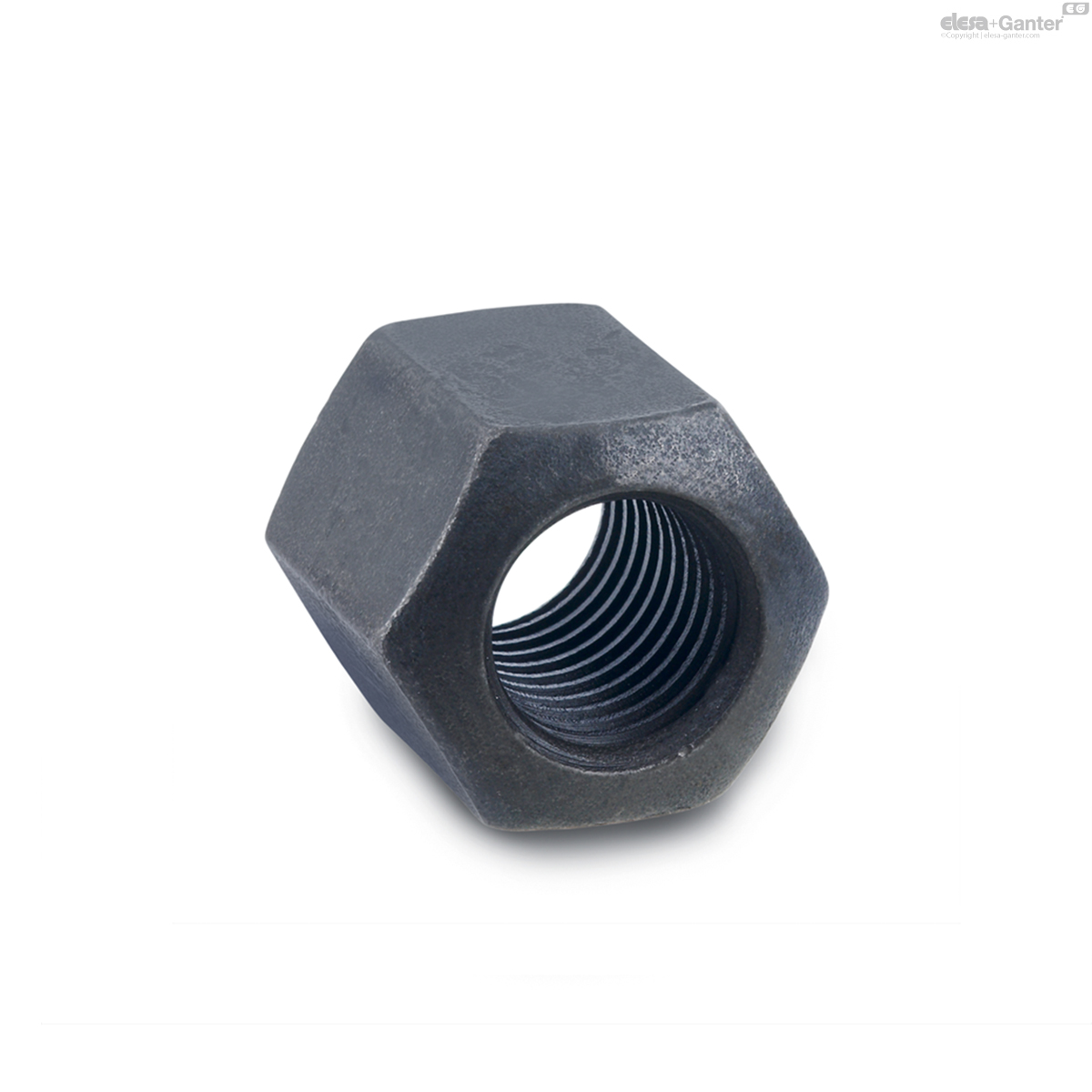

Stahl
Stahl / Edelstahl, mit kugeliger Auflagefläche
DIN 6330
|
Katalog
|

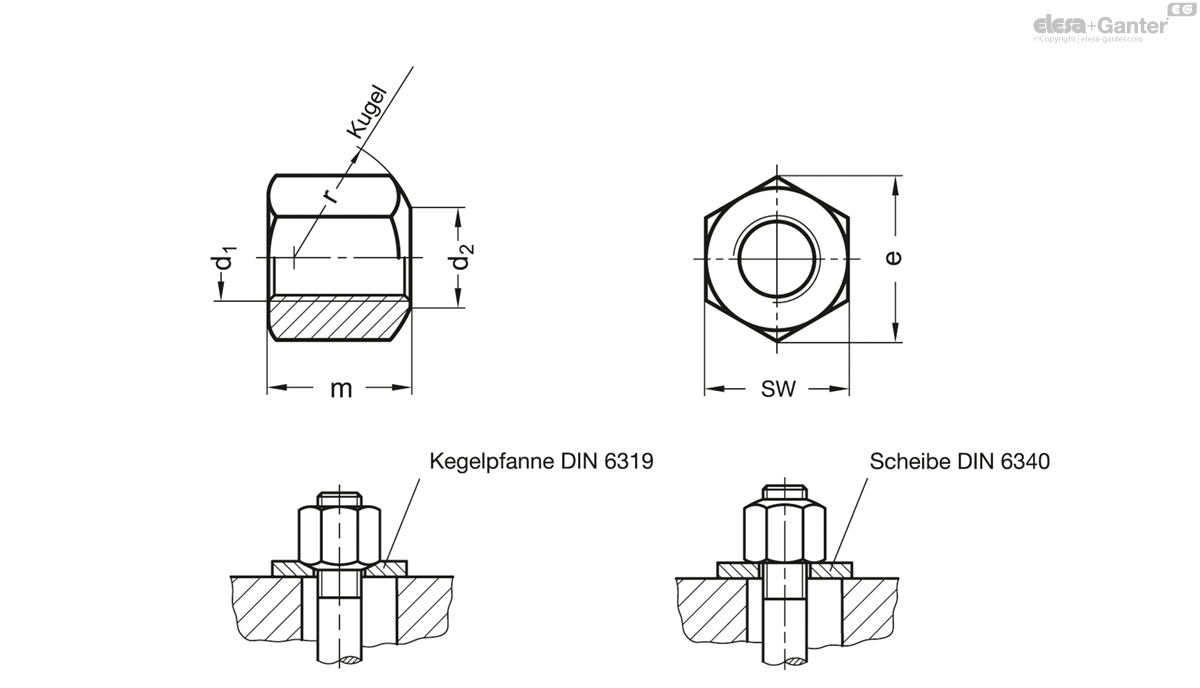

d1
|
d2 H14
|
e min.
|
m
|
sw
|
r
|
|
|
|---|---|---|---|---|---|---|---|---|
|
M 8
|
9
|
14.4
|
12
|
13
|
11
|
9
| ||
|
M 10
|
11.5
|
17.8
|
15
|
16
|
15
|
20
| ||
|
M 12
|
14
|
20
|
18
|
18
|
17
|
23
| ||
|
M 14
|
16
|
24.6
|
21
|
22
|
20
|
45
| ||
|
M 16
|
18
|
26.8
|
24
|
24
|
22
|
53
| ||
|
M 20
|
22
|
33.5
|
30
|
30
|
27
|
110
| ||
|
M 24
|
26
|
40
|
36
|
36
|
32
|
195
| ||
|
M 30
|
32
|
51.3
|
45
|
46
|
41
|
405
| ||
|
M 36
|
38
|
61.3
|
54
|
55
|
50
|
715
|
Form
- B: mit einseitig kugeliger Auflagefläche
Ausführung in Stahl
Stahl
- Festigkeitsklasse 10
- brüniert
Ausführung in Edelstahl
Edelstahl 1.4305 NI
Sechskantmuttern DIN 6330 werden für Verbindungen verwendet, die häufig angezogen und gelöst werden (m = 1.5 x d1).
Durch die kugelige Unterseite können in Verbindung mit Edelstahl-Kegelpfannen DIN 6319 Lageabweichungen ausgeglichen werden.
