Technical datasheet
DIN 6311-NHDruckstücke
Edelstahl
für Gewindestifte DIN 6332, für Knebelschrauben DIN 6304 / DIN 6306, Stahl / Edelstahl
DIN 6311-NH
|
Katalog
|

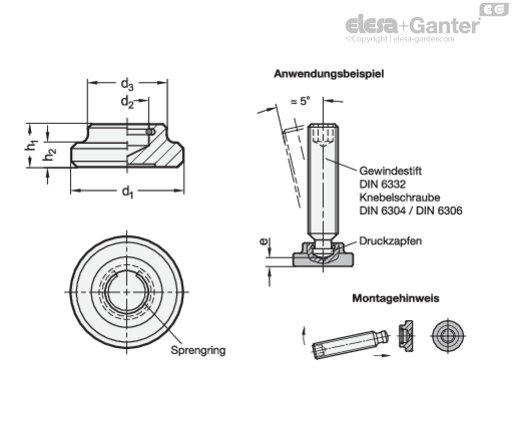

d1
|
d2 +0.2
|
d3
|
e ≈
|
h1
|
h2
|
|
|
|---|---|---|---|---|---|---|---|---|
|
12
|
4.6
|
10
|
2.1
|
7
|
2.5
|
4
| ||
|
16
|
6.1
|
12
|
3
|
9
|
4
|
9
| ||
|
20
|
8.1
|
15
|
3.6
|
11
|
5
|
17
| ||
|
25
|
8.1
|
18
|
4.6
|
13
|
6
|
32
| ||
|
32
|
12.1
|
22
|
5.4
|
15
|
7
|
58
| ||
|
40
|
15.6
|
28
|
5.5
|
16
|
9
|
103
|
Form
- S: mit Sprengring

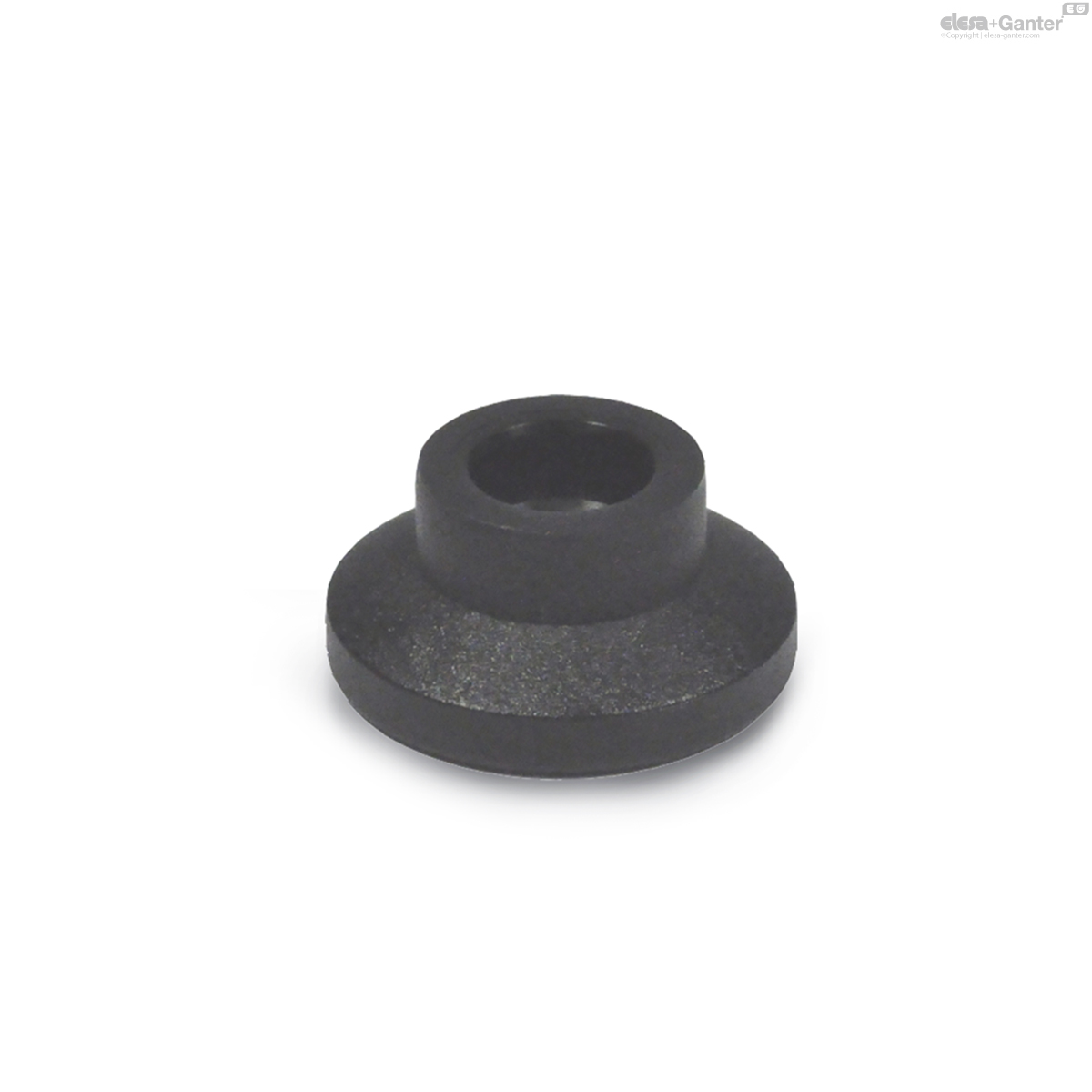

Druckstück

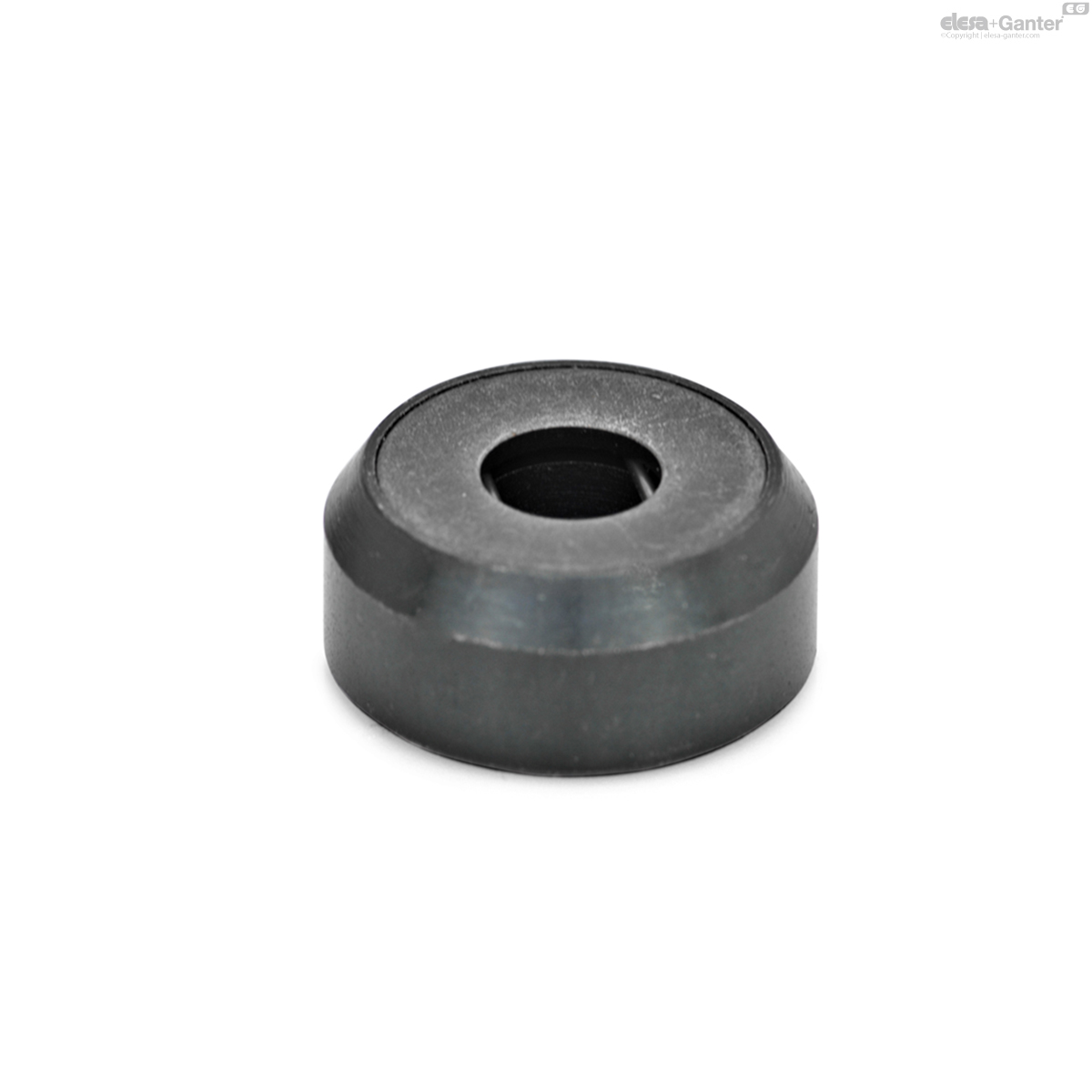

- Stahl
- einsatzgehärtet
- brüniert
- Edelstahl 1.4112 NH
- gehärtet
Sprengring
Federstahldraht

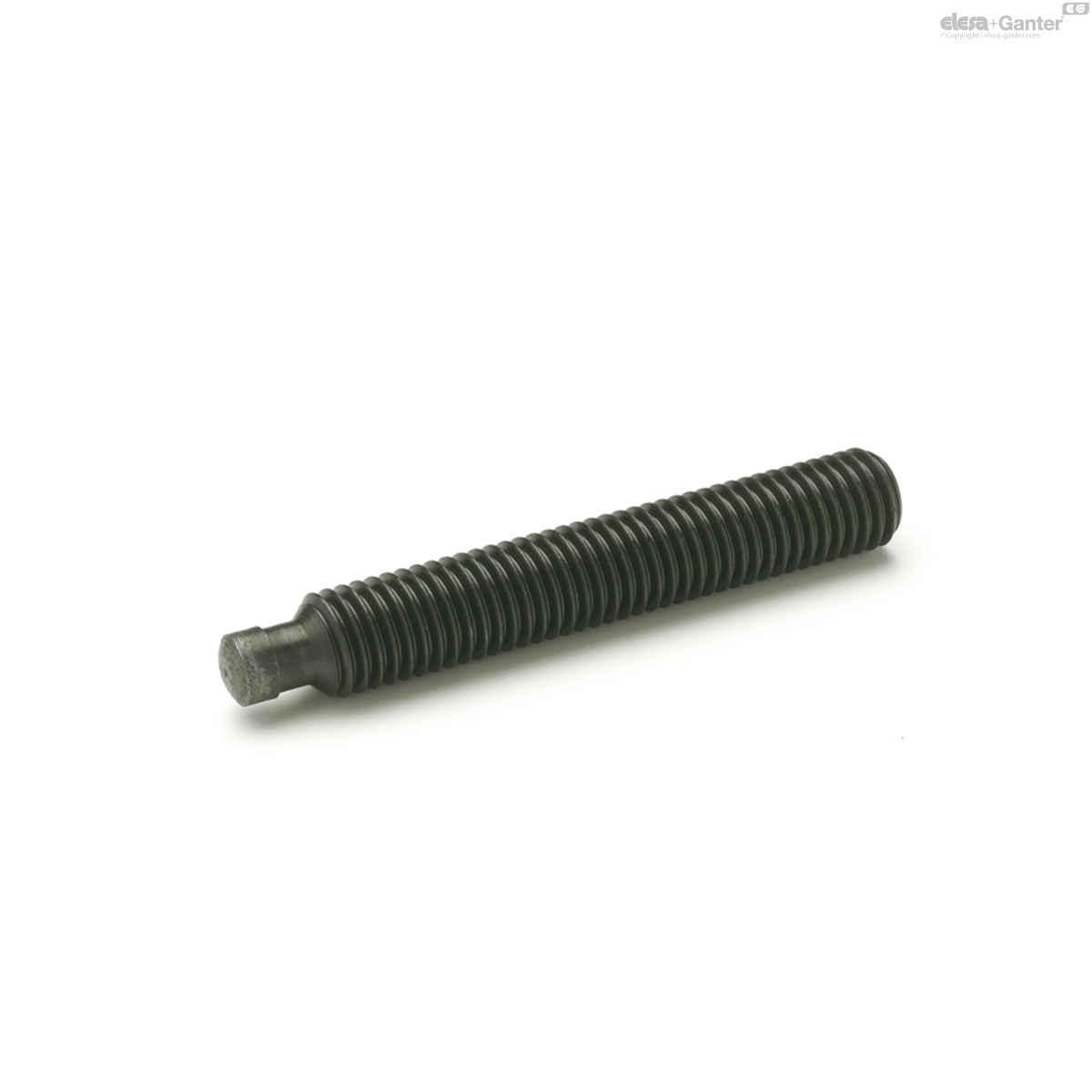

Druckstücke DIN 6311 werden mit Gewindestiften DIN 6332 , Knebelschrauben DIN 6304 oder DIN 6306 verwendet. Aufgrund der schwenkbaren Verbindung von Druckzapfen und Druckstück, passen sie sich an unebene oder nicht rechtwinklig zur Schraubenachse liegende Spannflächen an und verhindern dabei gleichzeitig, dass sich die Drehbewegung der Schraube beim Spannen auf die Spannfläche überträgt.
Die Montage wird erleichtert, wenn der Druckzapfen schräg an der geschlossenenSeite des Sprengrings angesetzt und anschließend eingedrückt wird, siehe Montagehinweis.
