Technical datasheet
DIN 582-STRingmuttern
Stahl
Stahl / Edelstahl
DIN 582-ST
|
Katalog
|

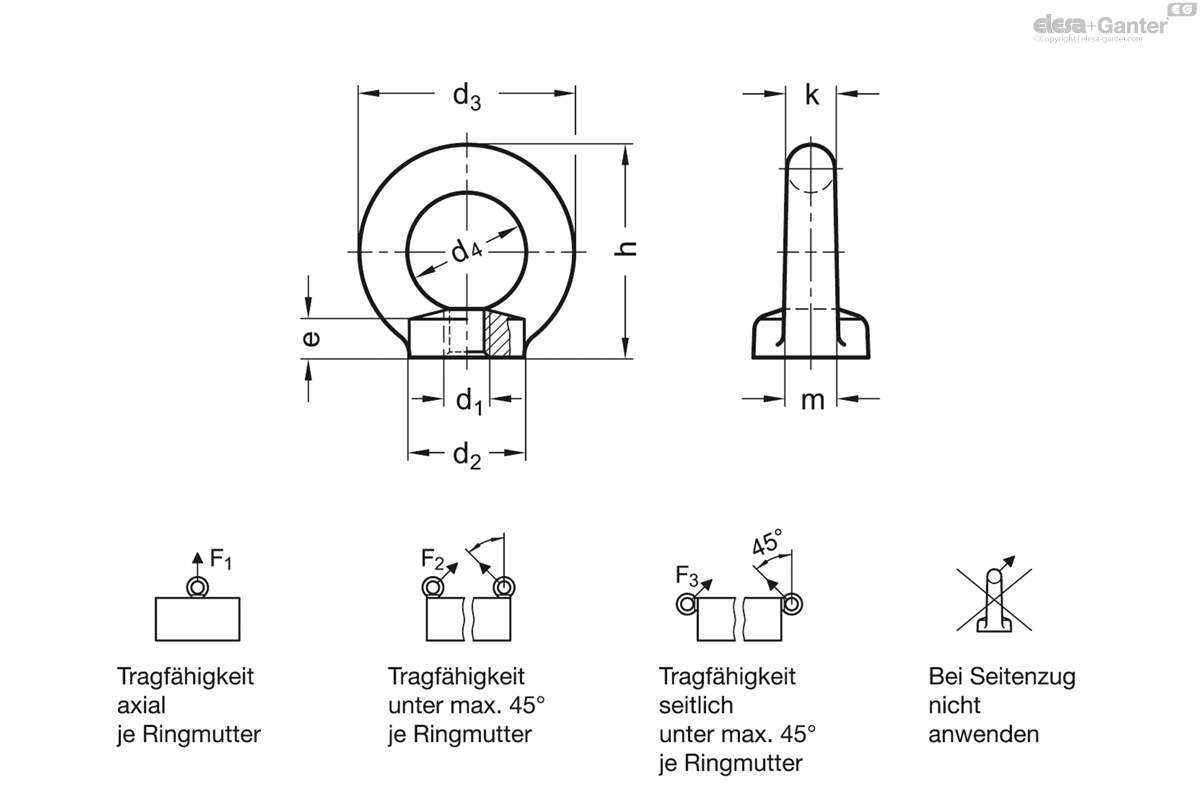

d1
|
d2
|
d3
|
d4
|
e
|
h
|
k
|
m
|
F1 max. in N
|
F2 max. in N
|
F3 max. in N
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
M 6
|
20
|
36
|
20
|
8.5
|
36
|
8
|
10
|
750
|
550
|
380
|
50
| ||
|
M 8
|
20
|
36
|
20
|
8.5
|
36
|
8
|
10
|
1400
|
1000
|
700
|
78
| ||
|
M 10
|
25
|
45
|
25
|
10
|
45
|
10
|
12
|
2300
|
1700
|
1150
|
88
| ||
|
M 12
|
30
|
54
|
30
|
11
|
53
|
12
|
14
|
3400
|
2400
|
1700
|
167
| ||
|
M 16
|
35
|
63
|
35
|
13
|
62
|
14
|
16
|
7000
|
5000
|
3500
|
249
| ||
|
M 20
|
40
|
72
|
40
|
16
|
71
|
16
|
19
|
12000
|
8600
|
6000
|
380
| ||
|
M 24
|
50
|
90
|
50
|
20
|
90
|
20
|
24
|
18000
|
12900
|
9000
|
753
| ||
|
M 30
|
65
|
108
|
60
|
25
|
109
|
24
|
28
|
32000
|
23000
|
16000
|
1320
| ||
|
M 36
|
75
|
126
|
70
|
30
|
128
|
28
|
32
|
46000
|
33000
|
23000
|
2080
|

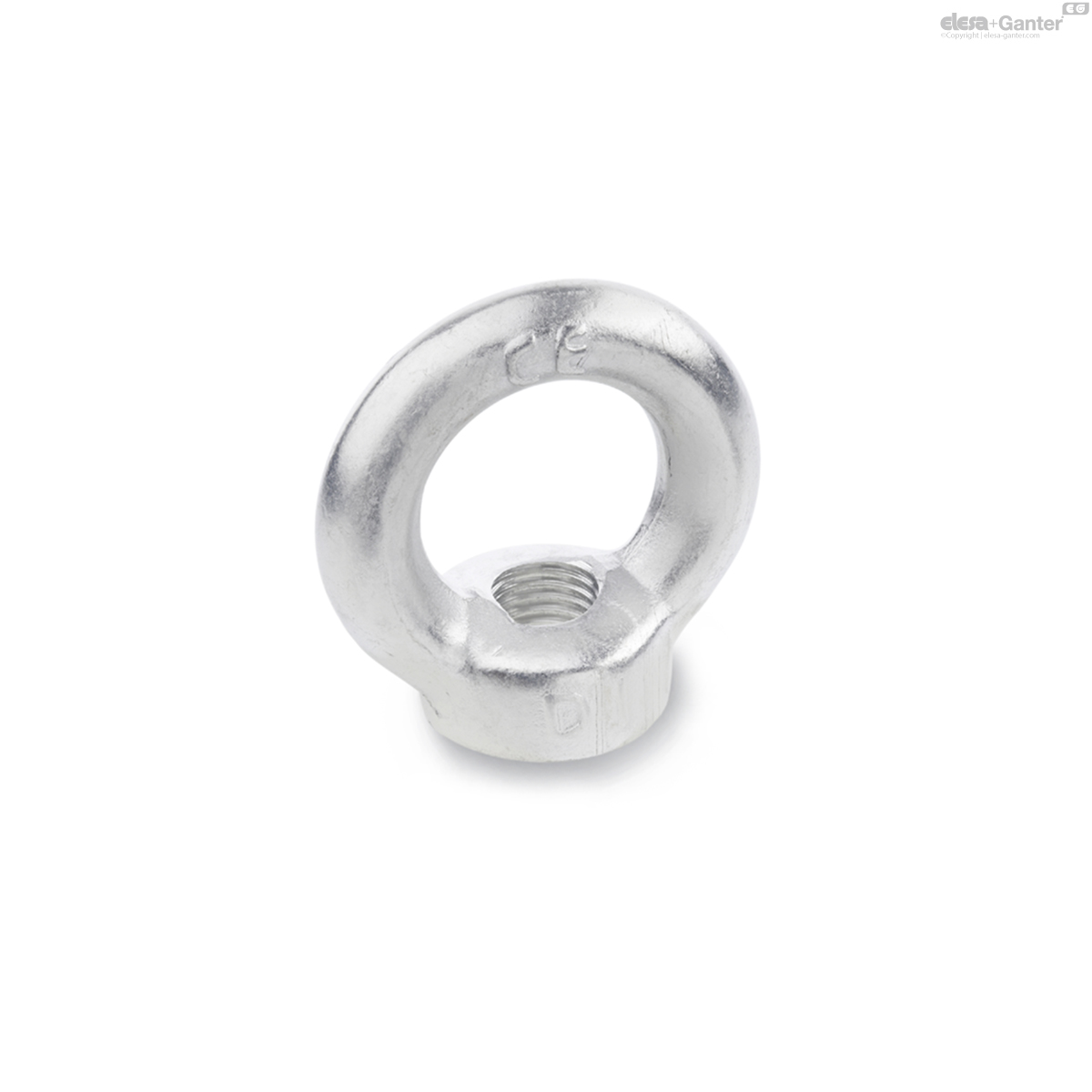

Stahl C 15 E ST
Stahl C 15 E ST
- gesenkgeschmiedet
- geglüht
- Spannfläche bearbeitet
- verzinkt, blau passiviert

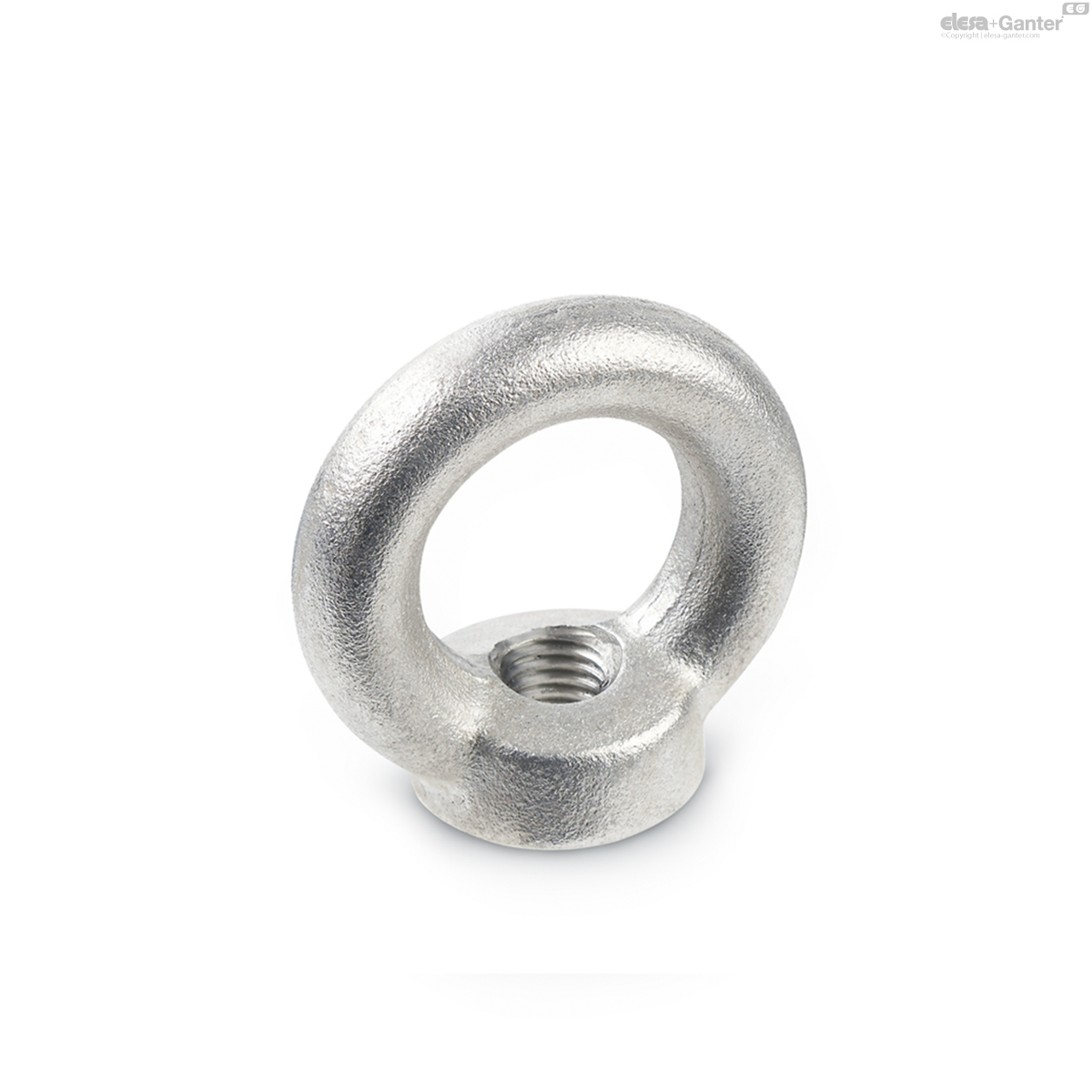

Edelstahl A2 NI
Edelstahl A2 NI
- gesenkgeschmiedet
- Spannfläche bearbeitet
Edelstahl (A4) A4
Edelstahl (A4) A4
- gesenkgeschmiedet
- Spannfläche bearbeitet
Folgende Anwendungsrichtlinien sind für Ringmuttern DIN 582, auch im Hinblick auf die in der Tabelle aufgeführten Belastbarkeitsangaben, zu beachten.
Die Ringmutter muss voll aufgeschraubt sein und vollflächig auf der Auflagefläche aufliegen.
Das Gegengewinde muss ebenso lang sein wie die Länge des Muttergewindes und der Werkstoff der Schraube muss der Belastbarkeit der Ringmutter genügen.
Weitere wichtige Angaben und Hinweise beinhaltet auch die Betriebsanleitung. Sie ist Teil des Lieferumfangs und kann als PDF heruntergeladen werden.
Das amtliche Normblatt sieht noch die Größen M42, M48, M56, M64, M72 x 6, M80 x 6 und M100 x 6 vor.
Verwandte Produkte
DIN 580-ST
Ringschrauben
Stahl / Edelstahl
GN 583

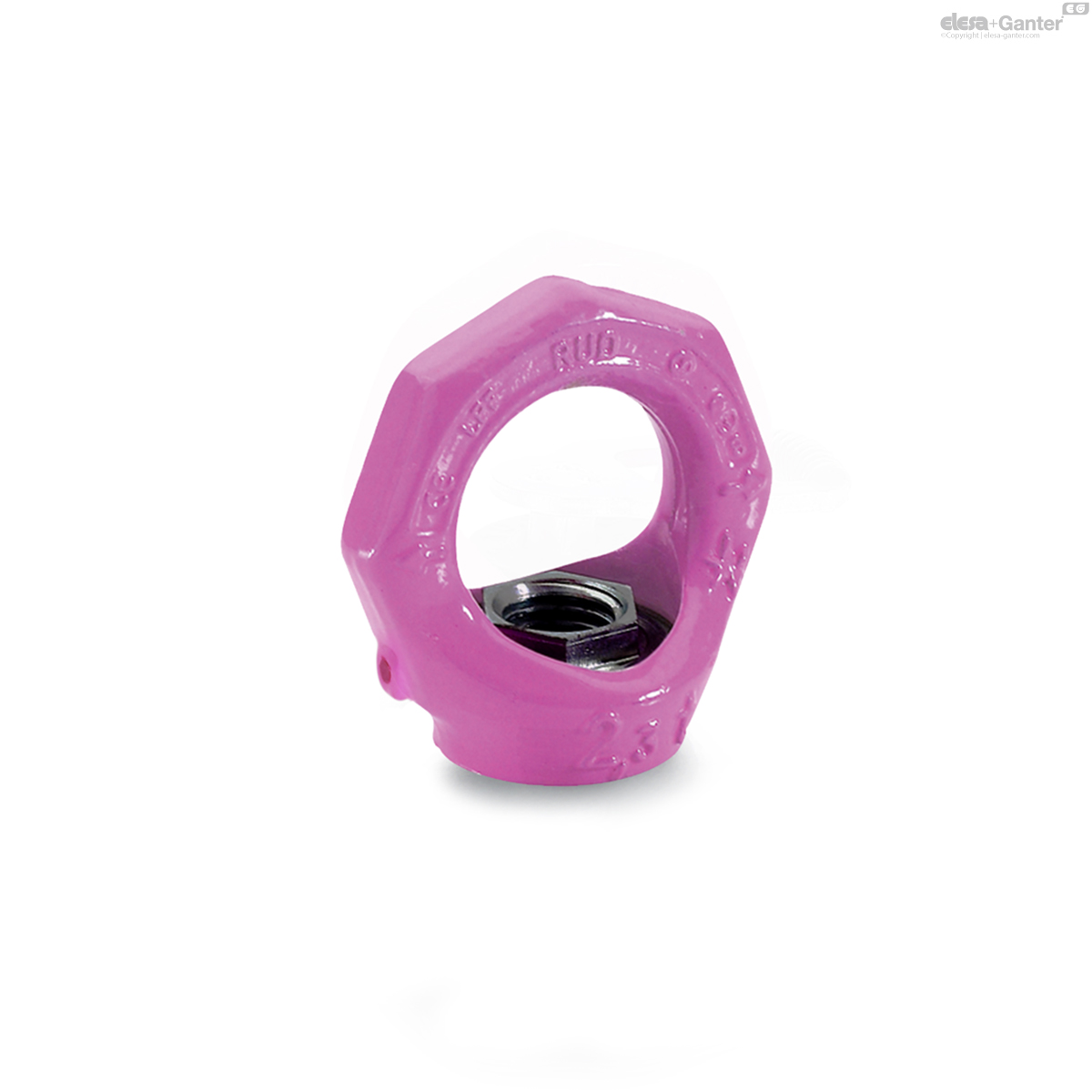

Drehbare Ringmuttern
