DCE-PL-D-4-M8-PH
DCE-PL-D Für DIN 3015-3 Doppelrohrschellen
für DCE Rohrschelle, Stahl
Lt: 1-2 Wochen Alle Größen und Varianten von DCE-PL
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

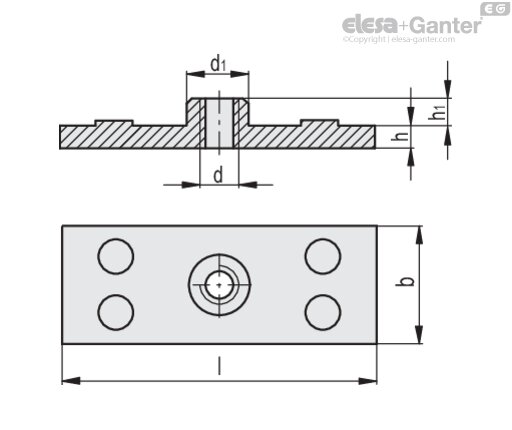

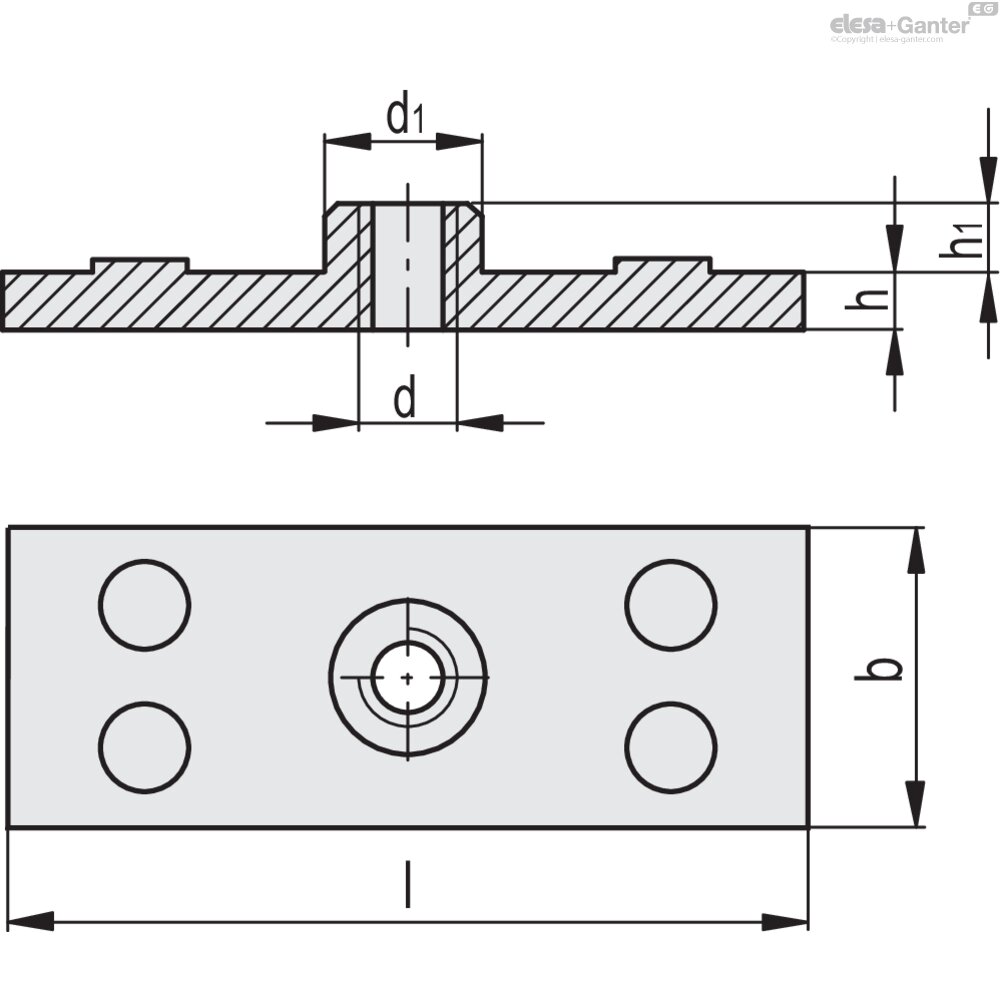

Technisches Datenblatt
Technische Daten
- Katalog
- 570477
- b
- 30
- d
- M 8
- d1
- 14
- l
- 85
- h
- 5
- h1
- 6
- Für Rohrschellen
- DCE-D-4
- 102
Material
Stahl phosphatiert.
Standardausführungen
- DCE-PL-S: zur Verwendung mit den Rohrschellen in Standardausführung DCE-S (DIN 3015-1).
- DCE-PL-H: zur Verwendung mit den Schwerlast-Rohrschellen DCE-H (DIN 3015-2).
- DCE-PL-D: zur Verwendung mit den Doppelrohrschellen DCE-D (DIN 3015-3).
Funktionen und Anwendungen
Die Platten bilden die Auflagefläche für die Schellen, sodass diese auf einer ebenen Fläche angebracht werden können.
Ausführungen auf Anfrage
1.4404 Edelstahl
Zubehör
Für den Montagesatz DCK-S, DCK-H und DCK-D.
- DCE-S: Rohrschellen in Standardausführung.
- DCE-H: Schwerlast-Rohrschellen.
- DCE-D: Doppelrohrschellen.
- DCE-PU: Deckplatte.
- DCE-SRE: Sechskantschrauben.
- DCE-SRC: Zylinderkopfschrauben.
- DCE-WA: flache Unterlegscheiben.
- DCE-GU: Montageführung.
- DCE-NTG: Muttern für Montageführungen.
